- Aydınlatma kontrolü
- Sahne çalıştırma
- Sıcaklık ayarı
- Saat ve hava durumu

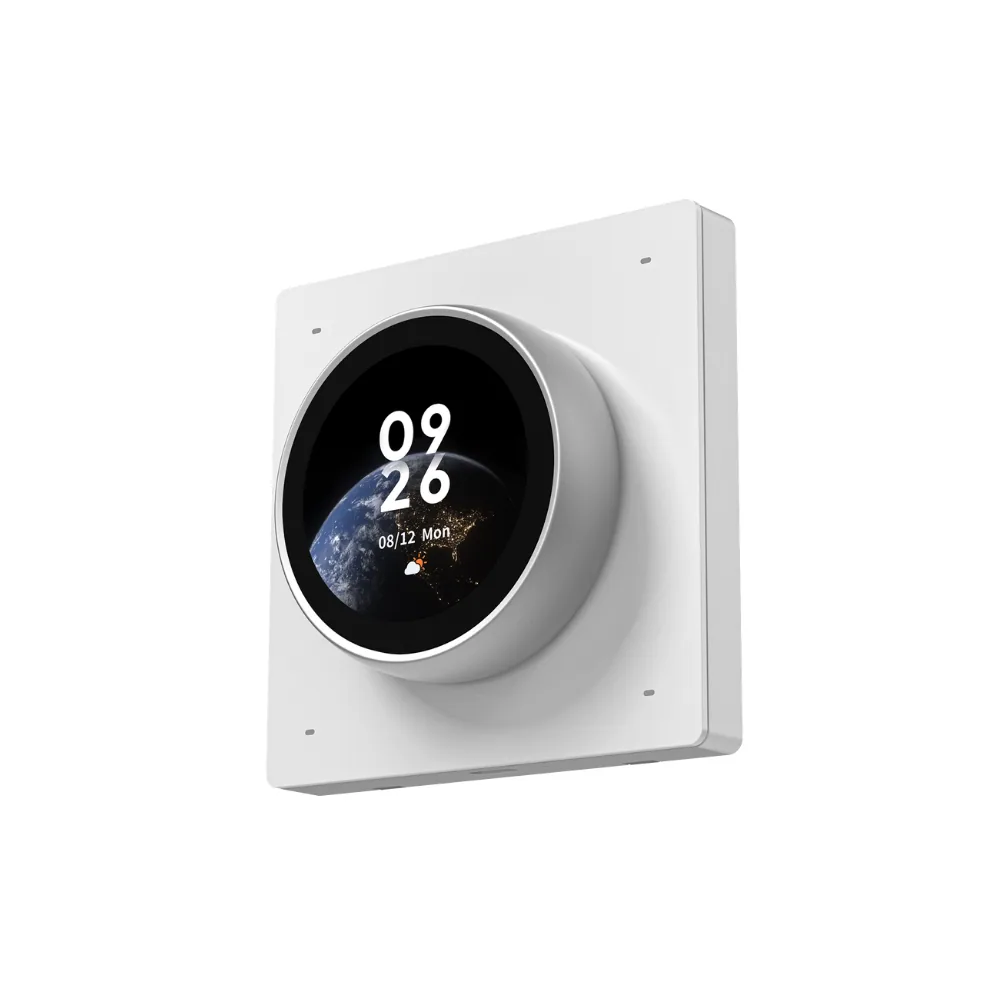

1.6 İnç Döner Düğmeli Akıllı Kontrol Paneli
7.400,00₺
Tuya ve Smart Life uyumlu akıllı kontrol paneli; 1,6 inç 400 × 400 piksel ekran ve akıllı saat benzeri kaydırmalı arayüze sahiptir. Panel üzerinden 10 adede kadar akıllı cihaz kontrol edilebilir ve 3 adet bağımsız röle çıkışı kullanılabilir.
Saat 15:00 öncesi verilen siparişler aynı gün kargolanır.
Bu üründe kargo ücretsiz.
Döner düğmeli, yuvarlak ekranlı akıllı anahtar paneli
Bu panel standart 86 mm anahtar kasasına takılır ve mevcut ışık anahtarınızın yerini alır. İçindeki 3 röle sayesinde üç aydınlatma devresini doğrudan açıp kapatır. Ortadaki alüminyum döner düğme ve 1,6 inç yuvarlak dokunmatik ekran ile evinizdeki Tuya cihazlarını ve sahneleri de aynı noktadan yönetebilirsiniz. Işık parlaklığı veya termostat sıcaklığı gibi ayarları düğmeyi çevirerek değiştirirsiniz. Wi-Fi ile modeme doğrudan bağlanır, ayrıca köprü gerekmez. Nötr hattı gerekir. Beyaz ve gri renk seçenekleri vardır.
- Tuya Smart / Smart Life
- Wi-Fi 2,4 GHz + Bluetooth, köprü gerekmez
- 3 röle çıkışı, 200 W kanal başına
- 100–240 V AC, nötr gerekir
1.6 İnç Döner Düğmeli Akıllı Kontrol Paneli
Tuya Smart- Smart Life
Bu panel iki görevi bir arada sunar. Öncelikle duvardaki anahtarın yerine geçer ve içindeki 3 röle ile üç ışık hattını kontrol eder. Ayrıca Tuya hesabınızdaki diğer akıllı cihazlar için duvardan erişilen pratik bir kontrol noktası olur. Akıllı ampul, termostat, perde motoru ve priz gibi cihazlar ile “Günaydın” veya “Sinema” gibi sahneler ekranda listelenir. Düğmeyi çevirerek seçim yapar, basarak çalıştırırsınız.
Telefon uygulaması olarak Tuya Smart veya Smart Life kullanılır. İkisi de aynı altyapıda çalışır. Uygulama ücretsizdir, Türkçe menülere sahiptir ve abonelik gerektirmez. Panelde hangi cihazların ve sahnelerin görüneceğini uygulamadan seçersiniz. Panel üzerinden 10 adede kadar cihaz kontrol edilir. Evde olmadığınızda aynı cihazları telefondan yönetmeye devam edebilirsiniz.
- 3 röleanahtar yerine
- 10 cihazekrandan seçilir
- Sahnelertek basışla açılır

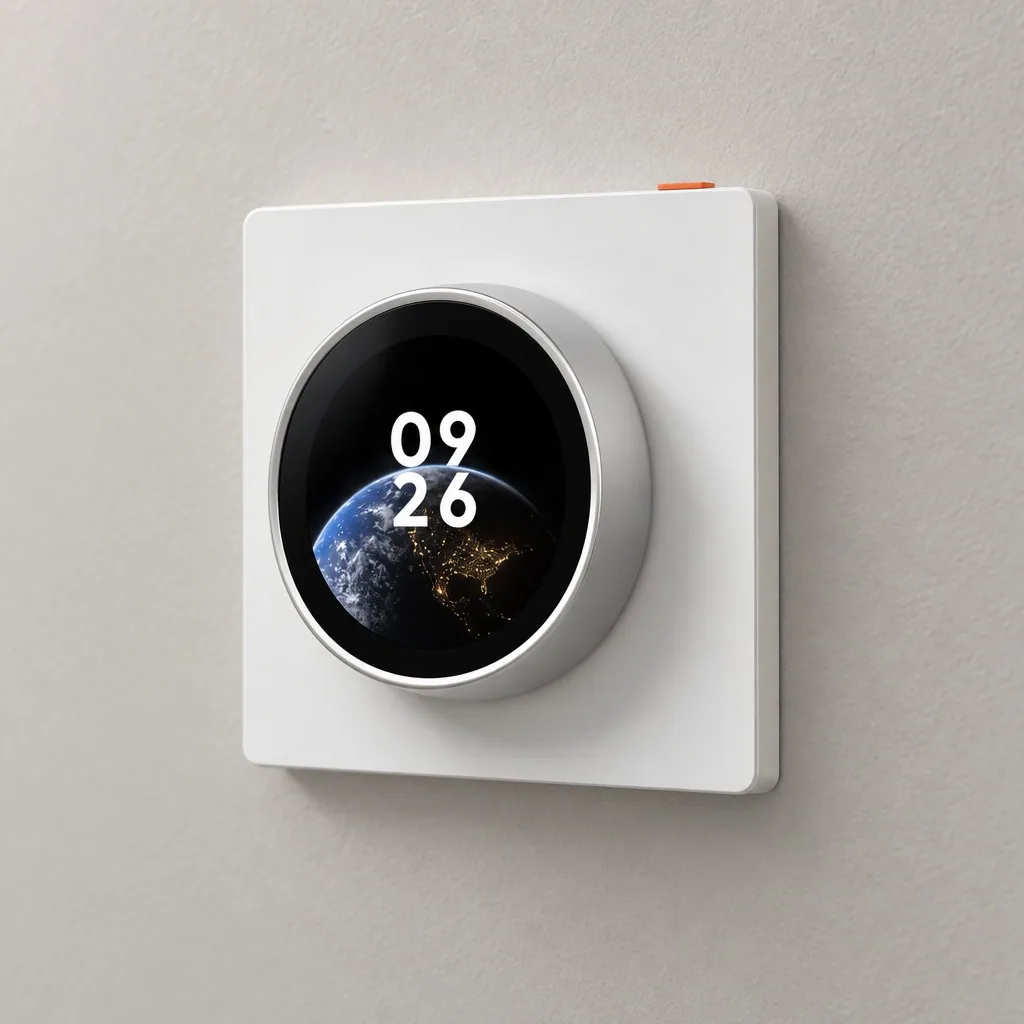

Yuvarlak ekran ve alüminyum düğme

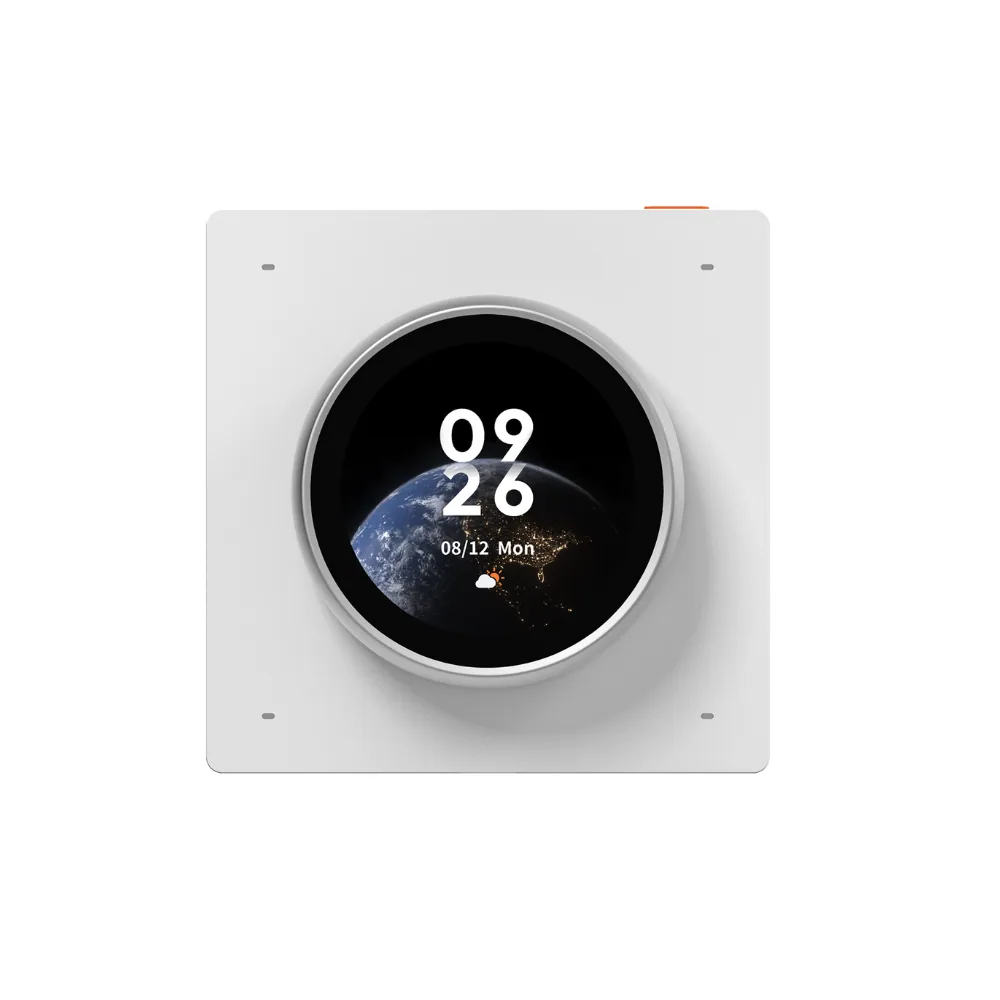

Panelin ortasında CNC işlenmiş alüminyum döner düğme, düğmenin içinde ise 1,6 inç yuvarlak TFT ekran bulunur. Ekran 400 × 400 piksel çözünürlüğe sahiptir ve parlama önleyici AG cam ile korunur. Boştayken saat, tarih ve hava durumu görünür. Yağmur, güneş ve kar temalı canlı ekran koruyucular veya saat kadranları seçebilirsiniz. Smart Life uygulamasından kendi fotoğrafınızı da duvar kağıdı yapabilirsiniz.
Ekran koruyucu için iki mod vardır. Enerji tasarrufu modunda ekran bir süre sonra kararır. Sabit açık modunda saat sürekli görünür. Panelin üst kenarındaki turuncu tuş ile mikrofon fiziksel olarak kapatılır.
- 400 × 400piksel, AG cam
- Hava durumuekranda görünür
- Fotoğrafduvar kağıdı olur

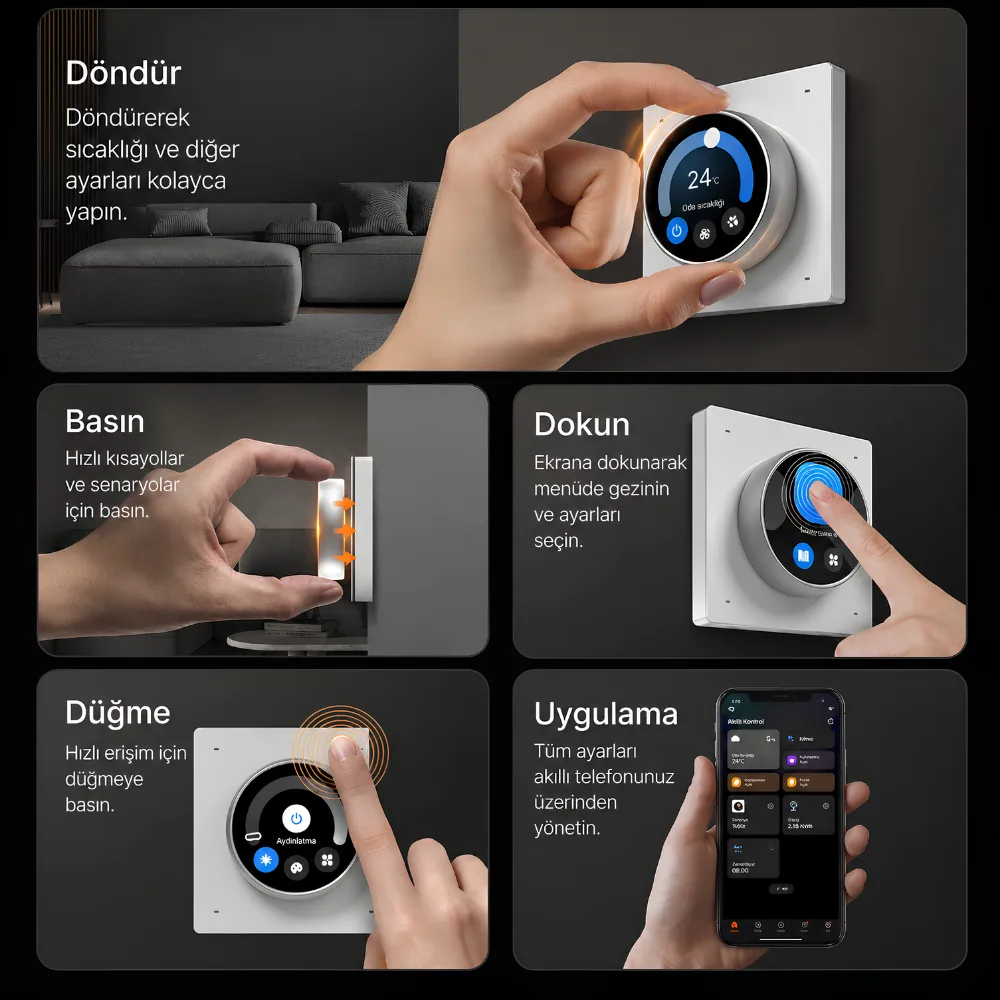

Düğme ve dokunmatik kullanım
Düğmeyi çevirerek listede gezebilir, parlaklık veya sıcaklık gibi değerleri ayarlayabilirsiniz. Düğmeye basarak cihazı açıp kapatır veya sahneyi başlatırsınız. Ekrana dokunup kaydırarak cihazlar ve sahneler arasında geçiş yaparsınız. Özellikle evin girişinde, çıkarken tüm evi tek noktadan yönetmek için kullanışlıdır.
- Döndürliste ve ayar
- Basaç kapa, sahne
- Dokunekranda geçiş

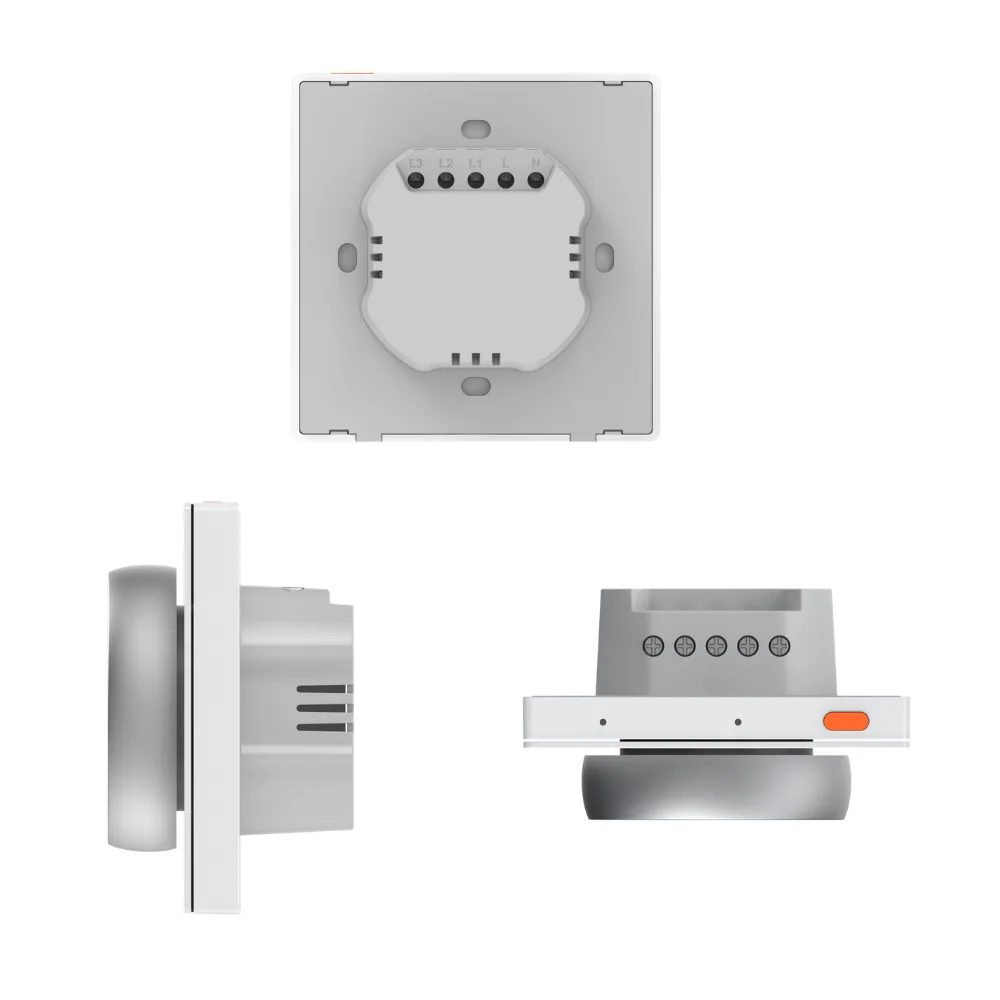

86 mm kasaya uyumlu yapı
Panel 86 × 86 mm ölçüsündedir ve standart sıva altı kare kasaya takılır. Duvardan yalnızca 11,5 mm dışarıda kalır. Röle ve klemenslerin yer aldığı taban ile birlikte toplam derinlik 51,4 mm’dir. Arka tarafta L ve N besleme girişleri, L1, L2 ve L3 ise üç yük çıkışıdır. Her çıkış en fazla 200 W, toplamda ise 600 W yük destekler.
Röle çıkışları aydınlatma gibi hafif yükler için uygundur. Klima, termosifon veya motor gibi güçlü yükler doğrudan röleye bağlanmaz. Bu tür cihazlar, Tuya’daki kendi akıllı ürünleri üzerinden panelden yönetilir. Panel dimmer değildir. Parlaklık ayarı, hesabınızdaki akıllı ampul veya dimmer cihazlarında yapılır.
- 86 × 86 mmstandart kasa
- L, N, L1–L3klemens yapısı
- 600 Wtoplam yük sınırı
Sahneler ve ek araçlar
Uygulamada oluşturduğunuz sahneler panel ekranında görünür. Yatak odası kapısındaki panelden “İyi geceler” sahnesine bastığınızda salon ışıkları söner, perdeler kapanır ve termostat gece sıcaklığına iner. Panelde ayrıca 25 dakikalık Pomodoro zamanlayıcı ve belirlediğiniz saatlerde ekranı ve sesleri susturan Rahatsız Etme modu bulunur.
- Sahnetek basışla
- Pomodoro25 dk sayaç
- Rahatsız Etmesaat aralığı
Öne çıkanlar
Günlük kullanımda en çok işinize yarayan özellikler.
- 3 devreyi doğrudan yönetir
3 dahili röle ile üç aydınlatma devresini açıp kapatır. Mevcut anahtarın yerini alır.
- Döner düğme ile ayar
Akıllı ampul parlaklığını veya termostat sıcaklığını düğmeyi çevirerek değiştirebilirsiniz.
- 10 cihaza kadar kontrol
Hesabınızdaki 10 adede kadar cihaz ve kurduğunuz sahneler panel ekranında yer alır.
- Doğrudan Wi-Fi bağlantısı
2,4 GHz Wi-Fi ile modeme bağlanır. İlk kurulum Bluetooth üzerinden yapılır.
- Saat, tarih ve hava durumu
Boştayken saat, tarih ve hava durumu gösterir. Canlı ekran koruyucu veya kendi fotoğrafınız seçilebilir.
- Fiziksel mikrofon kapatma
Üst kenardaki fiziksel tuş ile mikrofon kapatılır. Panelde 2 mikrofon ve 1 W hoparlör bulunur.
Kurulum
Elektrik bağlantısı gerektirir. Nötr hattı olmayan kasada çalışmaz. Emin değilseniz bir elektrikçiden destek alın.
- Sigortayı kapatın
Ana sigortayı kapatın ve kontrol kalemi ile hatta enerji olmadığını doğrulayın.
- Kabloları bağlayın
Panelin altındaki yuvaya tornavida sokarak paneli tabandan ayırın. Faz kablosunu L, nötrü N, üç lamba hattını L1, L2 ve L3 klemenslerine bağlayın. Klemens dışında çıplak tel bırakmayın.
- Tabanı kasaya yerleştirin
Tabanı vidalarla kasaya sabitleyin, ardından paneli üzerine oturtun. Vidaları aşırı sıkmayın. Üst kenardaki turuncu mikrofon tuşu yukarı bakmalıdır.
- Uygulamaya ekleyin
Enerji verin ve ekrandan dil seçin. Smart Life veya Tuya Smart uygulamasında cihaz ekleme adımını başlatın. Panel ekranından ağ kurulumuna girin ve 2,4 GHz Wi-Fi şifrenizi yazın.
Kurulumda dikkat edilmesi gerekenler
- Nötr hattı şart. Panel L ve N ile beslenir. Kasada yalnızca faz ve lamba dönüşü varsa çalışmaz.
- Röleler aç kapa çalışır. Dimmer değildir. Röleye bağlı sıradan ampul yalnızca açılır ve kapanır.
- Hafif yük bağlayın. Kanal başına 200 W, toplam 600 W sınırı vardır. Klima ve termosifon gibi yükler bağlanmaz.
- Modem 2,4 GHz yayın yapmalıdır. 5 GHz ağlar desteklenmez. Kurulum sırasında telefonda Bluetooth açık olmalıdır.
- Zigbee köprüsü değildir. Zigbee cihazlarınız ayrı bir köprüye bağlıysa panelde görünür ve yönetilir.
Kendi senaryolarınızı kurun
Sahneler uygulamada hazırlanır, panelde listelenir. Düğmeyi çevirip seçer, basarak çalıştırırsınız.
-
Girişte “Evden çıkıyorum” sahnesi seçilirsedöndürüp seç, basTüm ışıklar sönsün, priz kapansınröleler ve akıllı prizler
-
Salon ampulü seçilip düğme çevrilirsesağa parlak, sola loşParlaklık anında değişsinakıllı ampul ya da dimmer ile
-
Termostat seçilip düğme çevrilirseyarım derece adımlarlaHedef sıcaklık ayarlansınTuya termostat ile
-
Gece “İyi geceler” sahnesi seçilirseyatak odası panelindenPerdeler kapansın, ışıklar sönsünperde motoru ve röleler
Tuya Smart Life Web Kontrol
Aynı hesabı tarayıcı üzerinden de kullanabilirsiniz. device.tuyasmart.com adresine girip telefondaki uygulamanın profil bölümündeki QR okuyucu ile oturum açabilirsiniz. Panelin röleleri, diğer cihazlarınız ve sahneleriniz büyük ekranda görünür. Evinizin kat planını oluşturup cihazları plan üzerine yerleştirebilirsiniz.
- Tarayıcıdanbüyük ekran kontrol
- QR ile giriştelefondan onay
- Aynı hesapcihazlar ve sahneler

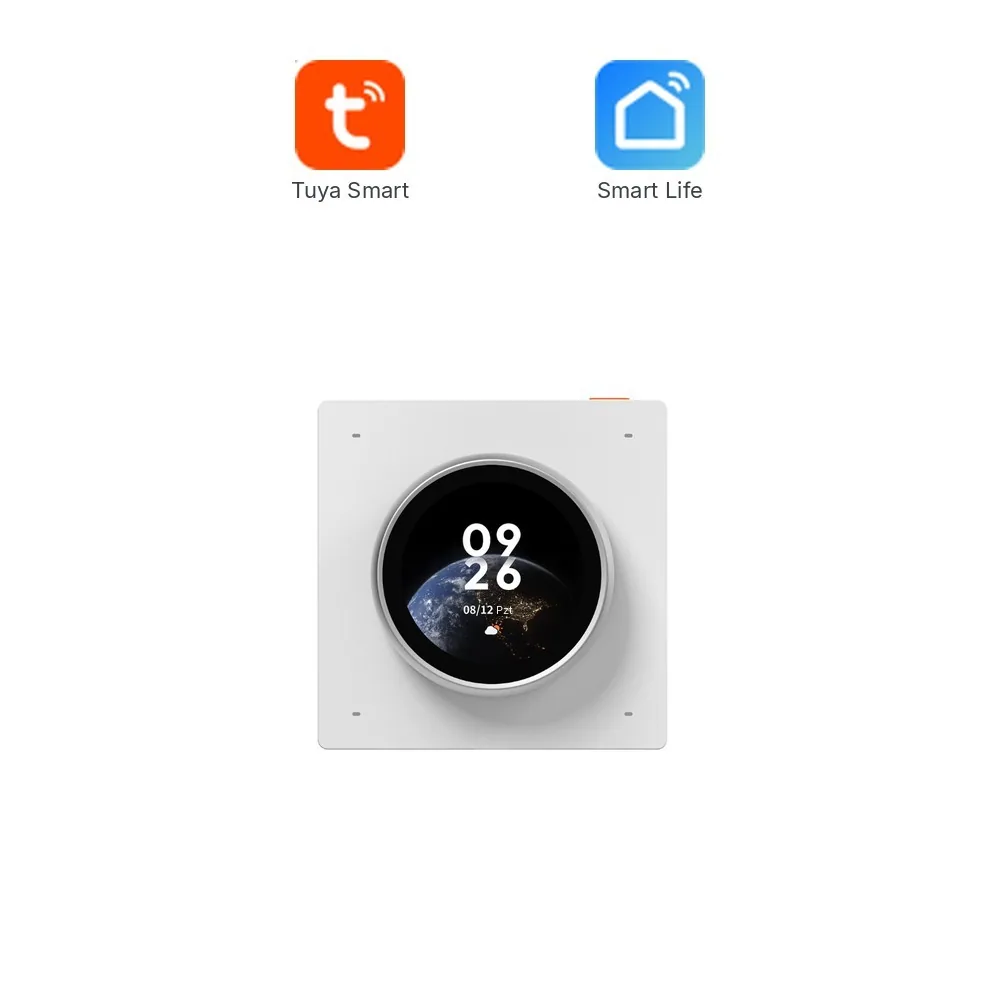

Tuya platformu
Cihaz Tuya Smart veya Smart Life uygulamasında aynı hesapta yer alır.
Tuya Smart ve Smart Life
Tuya Smart ve Smart Life aynı platformu kullanır. Tek hesapta tüm Tuya uyumlu cihazlar bir araya gelir.
Hangi model size uygun
Kontrol panelleri arasında temel fark ekran boyutu, röle sayısı ve ek işlevlerdir.
| Model | Ekran | Röle ve ekstra | Kime uygun |
|---|---|---|---|
| Bu ürün, 1,6 inç döner düğmeli | 1,6 inç yuvarlak, düğme | 3 röle, 10 cihaz, Pomodoro ve DND | Mevcut anahtar yerine şık bir panel isteyen, birkaç cihaz ve sahne yönetecek kullanıcılar |
| 3,5 inç panel | 3,5 inç dokunmatik, 3 tuş | 3 röle, kızılötesi verici, kamera görüntüsü | Yatak odası gibi küçük alanlarda ekranlı kontrol isteyenler, TV ve klima kumandası arayanlar |
| 4 inç panel | 4 inç dokunmatik | Çok cihaz ve sahne, kamera görüntüsü | Salon ve giriş gibi ana kullanım noktaları |
| 10,1 inç panel | 10,1 inç büyük ekran | Zigbee köprüsü, tüm ev kontrolü | Evin tamamını tek ekrandan yönetmek isteyenler |
Kamera görüntüsü görmek veya çok sayıda cihazı daha büyük ekranda yönetmek istiyorsanız 3,5 inç ve üzeri modellere bakabilirsiniz. Mevcut anahtarın yerine geçen, döner düğmeli kompakt bir panel arıyorsanız bu model uygundur.

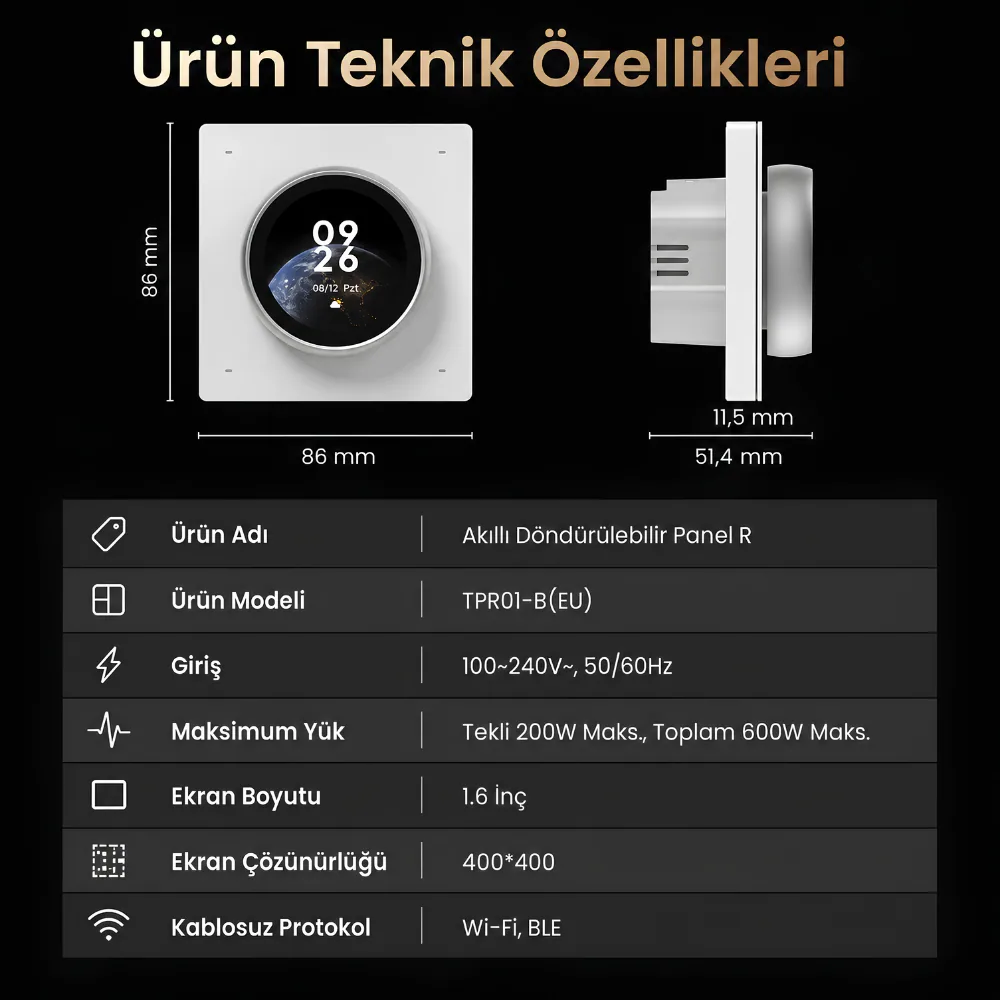

Teknik özellikler ve kutu içeriği
Teknik bilgiler ve kullanım sınırları aşağıda yer alır.
Panel ve röle
- Model
- TPR01-B(EU), Smart Rotate Panel R
- Ekran
- 1,6 inç yuvarlak TFT, 400 × 400 piksel, AG cam
- Düğme
- CNC işlenmiş alüminyum, döndürme ve basma
- Röle
- 3 çıkış, L1, L2, L3, aç kapa
- Yük
- Kanal başına 200 W, toplam 600 W
- Besleme
- 100–240 V AC, 50/60 Hz, nötr gerekir
- İşlemci
- Allwinner R128, RTOS
- Ses
- 2 mikrofon, 1 W hoparlör, fiziksel mikrofon kapatma tuşu
- Boyut
- 86 × 86 × 11,5 mm panel, taban dahil 51,4 mm
- Çalışma ortamı
- 0 ile 40 °C, %5 ile %90 RH
- Renk
- Beyaz ya da gri
- Kutuda
- Panel, montaj tabanı, vida seti, kılavuz
Bağlantı ve sınırlar
- Bağlantı
- Wi-Fi 2,4 GHz, Bluetooth ile kurulum
- Uygulama
- Tuya Smart, Smart Life
- Köprü
- Gerekmez, doğrudan modeme bağlanır
- Panelden kontrol
- 10 adede kadar cihaz ve sahneler
- Ekran koruyucu
- Hava durumu, saat kadranı, kendi fotoğrafınız
- Ek araçlar
- Pomodoro zamanlayıcı, Rahatsız Etme modu, ses ayarı, yazılım güncelleme
- 5 GHz Wi-Fi
- Desteklenmez
- Zigbee köprüsü
- Yoktur
- Dimmer
- Röleler yalnız aç kapa
- Kamera görüntüsü
- Yoktur
- Nötrsüz kasa
- Çalışmaz
- Garanti
- Teslim tarihinden itibaren 2 yıl
Sık sorulanlar
Nötr hattı şart mı?
Evet. Panel faz ve nötr ile beslenir. Anahtar kasasında yalnızca faz ve lamba dönüş kablosu varsa çalışmaz. Kasaya nötr hattı gelmelidir.
Bu bir dimmer mi, ışığı kısar mı?
Hayır. 3 röle çıkışı yalnızca açma kapama yapar. Röleye bağlı sıradan ampul kısılamaz. Parlaklık ayarı, hesabınızdaki akıllı ampul, LED şerit veya dimmer cihazlarında döner düğme ile yapılır.
Rölelere ne bağlayabilirim?
Aydınlatma gibi hafif yükler bağlanabilir. Kanal başına en fazla 200 W, üç kanal toplam 600 W sınırı vardır. Klima, termosifon ve motor gibi güçlü yükler röleye bağlanmaz. Bu tür cihazlar Tuya’daki kendi akıllı ürünleri üzerinden panelden yönetilir.
Zigbee köprüsü var mı?
Hayır. Panel Wi-Fi ve Bluetooth ile çalışır. Zigbee cihazlar için ayrı bir köprü gerekir. Köprüye bağlı cihazlar Tuya hesabınızda görünüyorsa panelden de yönetilebilir.
Hangi kasaya takılır, mevcut anahtarın yerine geçer mi?
Standart 86 mm sıva altı kare kasaya takılır. Mevcut anahtarınızı söküp aynı kasaya bu paneli takabilirsiniz. Panel duvardan 11,5 mm çıkar, taban dahil 51,4 mm derinlik gerekir.
Kaç cihaz kontrol eder?
Panel üzerinden 10 adede kadar akıllı cihaz seçilip kontrol edilir. Sahneler de panelde listelenir. Ayrıca 3 röle çıkışı ile bağlı yükler doğrudan yönetilir.
Kamera görüntüsü gösterir mi?
Hayır. 1,6 inç ekran cihaz ve sahne kontrolü içindir. Kamera görüntüsü görmek istiyorsanız 3,5 inç veya 4 inç modellere bakabilirsiniz.
Renk seçenekleri neler?
Beyaz ve gri renk seçenekleri vardır. Sipariş sırasında renk seçilir.
Garanti, iade ve kargo?
2 yıl Novato garantisi, teslimden sonra 14 gün koşulsuz iade. İade için WhatsApp hattımıza “iade başlat” yazmanız yeterlidir. Hafta içi 15:00’e kadar verilen siparişler aynı gün kargoya verilir, Cumartesi 11:00. Kurulumda takılırsanız WhatsApp 0212 706 49 96, 7/24.
Önce enerjiyi kesin. Elektrik bağlantısı gerektiren işleri kendiniz yapmıyorsanız bir elektrikçiden destek alın.
Gerekenler
- Nötr ve faz kabloları bulunan standart 86 mm sıva altı anahtar kasası gereklidir.
- 2,4 GHz Wi-Fi ağı gereklidir (5 GHz ağlar desteklenmez).
- Tuya Smart veya Smart Life mobil uygulaması gereklidir.
Kurulum adımları
- Enerjiyi kesmeAna sigortayı kapatın ve kontrol kalemiyle kabloda enerji olmadığını doğrulayın.
- Paneli ayırmaTornavidayı panelin altındaki ayırma yuvasına sokup paneli tabandan ayırın.
- Kablo bağlantısıArka yüzdeki şemaya göre nötr, faz ve yük kablolarını klemenslere bağlayın.
- Taban montajıTabanı vidalarla gömme kutuya sabitleyin ve paneli tabanın üzerine yerleştirin.
- Yön kontrolüDüğmenin üstündeki mikrofon kapatma butonu yukarı bakacak şekilde montajı tamamlayın.
Bağlantı
- Besleme için nötr ve faz bağlantısı zorunludur, nötrsüz kutularda çalışmaz.
- Yük çıkışları L1, L2 ve L3 klemenslerine bağlanır.
- Klemens terminallerinin dışında çıplak kablo kalmamalıdır.
- Vidaları aşırı sıkmayın ve duvar düzgün değilse paneli zorlamayın.
Uygulamaya ekleme
Google Play ya da App Store'dan Tuya Smart ya da Smart Life uygulamasını indirin.
Tuya Smart: App Store · Google Play
Smart Life: App Store · Google Play
- Cihaza enerji verin ve ekrandan dil seçimini tamamlayın.
- Smart Life uygulamasını açıp sağ üst köşedeki artı simgesine ve ardından Cihaz Ekle seçeneğine dokunun.
- Panel ekranında Start Network Configuration seçeneğini belirleyin.
- Uygulamada yakındaki cihazlar listesinden TPR01-B(EU) modelini seçin.
- 2,4 GHz Wi-Fi ağınızı seçip şifresini girerek kurulum adımlarını tamamlayın.
Sıfırlama
Gösterge ışıkları
| Gösterge ışığının yanıp sönmesi | Cihaz ağ yapılandırması ve eşleştirme modundadır. |
Dikkat edilmesi gerekenler
- Montaja başlamadan önce ana sigortayı kapatın ve kontrol kalemiyle kabloda enerji olmadığını doğrulayın.
- Panel nötr ve faz ile beslenir, nötr hattı olmayan anahtar kutularında çalışmaz.
- Montaj vidalarını aşırı sıkmayın, aşırı sıkma ekrana veya kasaya zarar verebilir.
- Düğmenin üstündeki mikrofon kapatma butonu yukarı bakacak şekilde monte edilmelidir.
- Klima, termosifon ve motor gibi yüksek güçlü yükler röle çıkışlarına bağlanmaz.
- Yalnızca 2,4 GHz Wi-Fi ağları desteklenir, 5 GHz ağlar desteklenmez.
