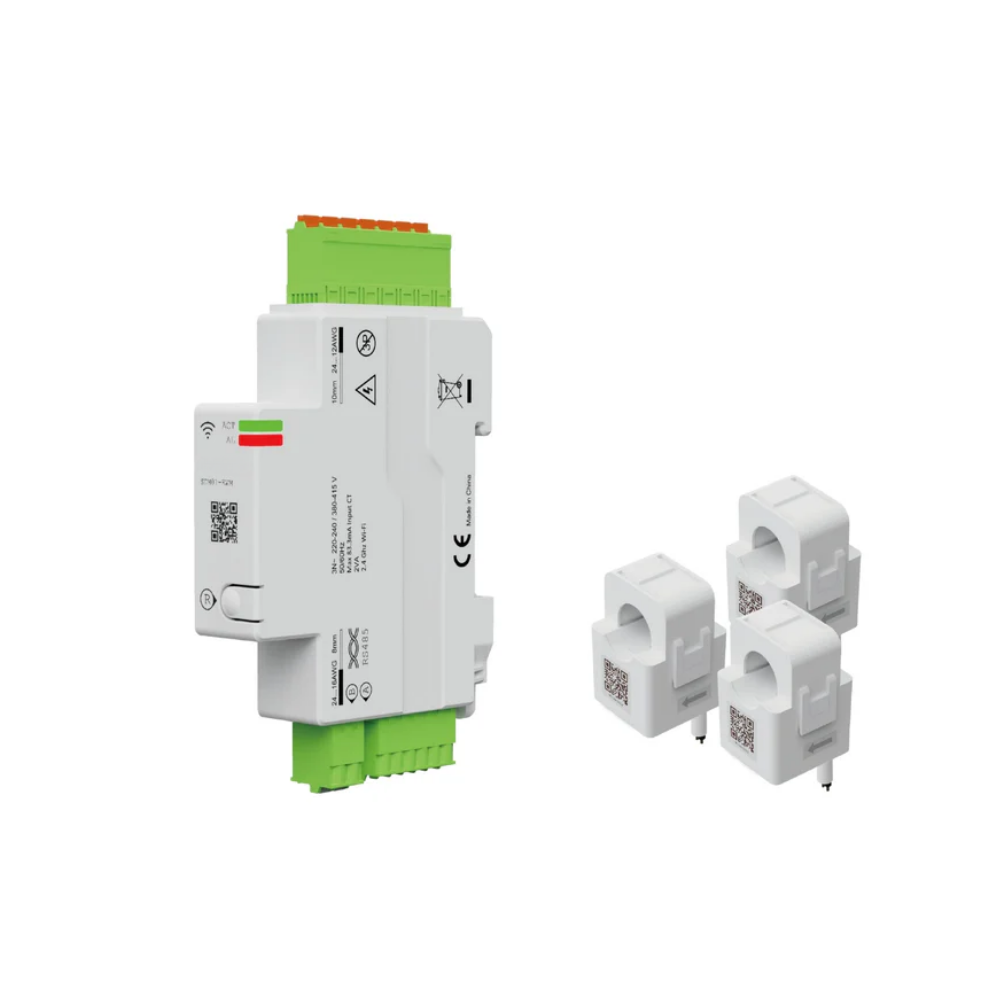

Ray Tipi WiFi + RS485 Akıllı Enerji Ölçer ( 3 Faz )
Fiyat aralığı: 3.200,00₺ - 4.450,00₺
Tuya ve Smart Life entegrasyonuna sahip bu endüstriyel akıllı enerji analizörü, %1 yüksek ölçüm hassasiyeti ve WiFi bağlantısı ile gerçek zamanlı enerji ölçümü sağlar. 120A ve 200A seçenekli açılabilir gövdeli (split-core) akım trafoları sayesinde, mevcut tesisatın enerjisini kesmeden hızlı,güvenli ve kolay kurulum sağlar.
| Bağlantı |
WiFi 2.4Ghz |
|---|---|
| Hub Gereksinimi |
Hayır |
| Yazılım |
Tuya,Smart Life |
| Maks. Akım |
120 Amper ,200 Amper |
Saat 14:00 öncesi verilen siparişler aynı gün kargolanır.
3 Faz İçin Kelepçeli Enerji Ölçer
Bu cihaz elektrik panosuna takılan bir enerji ölçerdir. Üç fazın tüketimini ayrı ayrı ölçer ve verileri telefonunuzdaki Tuya Smart ya da Smart Life uygulamasına gönderir. Böylece hangi dönemde ne kadar tükettiğinizi izler, faturayı kontrol eder ve aşırı yükleri sigorta atmadan önce fark edebilirsiniz. Kutudan çıkan üç akım trafosu, kabloya temas etmeden içinden geçen akımı ölçer. Kelepçe gibi açılıp kapandıkları için kabloyu kesmeniz ya da sökmeniz gerekmez. Cihaz, şebekeden çekilen ve şebekeye verilen enerjiyi ayrı saydığı için güneş panelli sistemlerde üretim ve tüketimi birbirinden ayırır.
- Tuya Smart / Smart Life
- Wi-Fi 2,4 GHz, köprü gerekmez
- 3 faz, 120 ya da 200 amper
- RS485 Modbus çıkışı
Ray Tipi WiFi + RS485 Akıllı Enerji Ölçer (3 Faz)
Tuya Smart- Smart Life
Tuya Smart
Smart LifeBu ürün bir ölçüm cihazıdır. Elektriği açıp kapatmaz, yalnızca panodan geçen enerjiyi ölçer. Kutudan bir ana ünite ve üç akım trafosu çıkar. Ana ünite DIN rayına takılır. Akım trafoları ise 3 faz kablosunun üzerine kelepçelenir. Cihaz 2,4 GHz Wi-Fi ile modeminize doğrudan bağlanır. Ek bir köprü ya da ağ geçidi gerekmez.
Uygulama olarak Tuya Smart ya da Smart Life kullanılır. İkisi aynı altyapının iki farklı adıdır. Uygulama ücretsizdir, App Store ve Google Play’de yer alır, Türkçe menülere sahiptir ve abonelik istemez. Panoyla aynı ağda olmanız gerekmez. İş yerindeyken ya da uzaktayken de tüketimi görebilirsiniz. Hesabı 20 kişiye kadar paylaşabilirsiniz.
- Her yerdenuzaktan erişim
- Paylaşım20 kişiye kadar
- Ölçümaçma kapama yapmaz

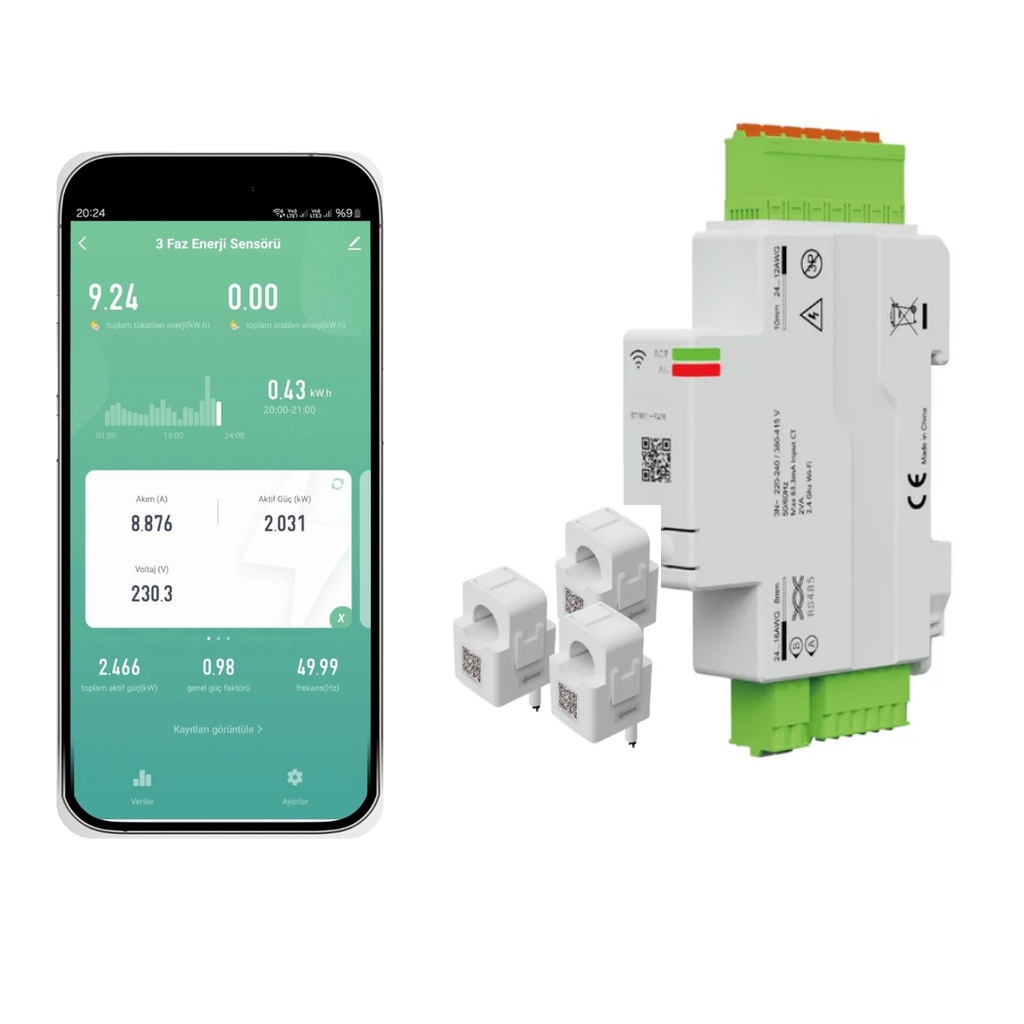

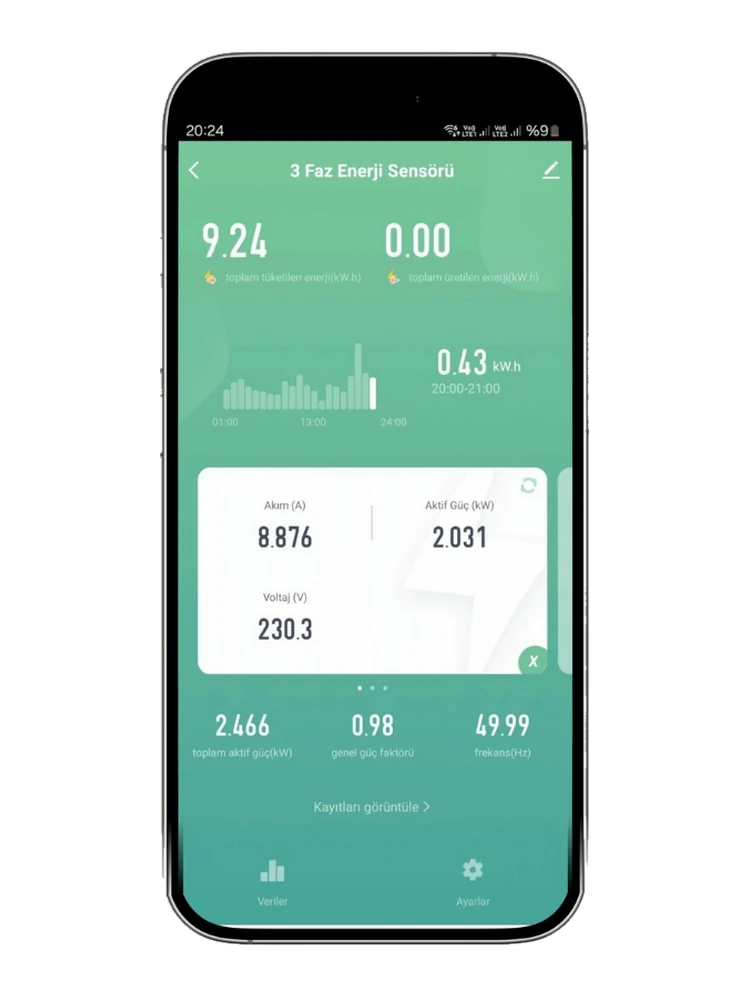

Uygulamada ne görürsünüz
Cihaz ekranının üst bölümünde iki büyük değer görürsünüz. Solda şebekeden çekilen toplam enerji, sağda ise şebekeye verilen toplam enerji kilovatsaat olarak yer alır. Hemen altında saatlik tüketim grafiği bulunur. Çubuklardan birine dokunduğunuzda o saat dilimindeki tüketimi görebilirsiniz.
Orta bölümde akım, aktif güç ve gerilim değerleri anlık olarak gösterilir. Faz seçiciden geçerek her fazı ayrı ayrı inceleyebilirsiniz. Alt satırda toplam aktif güç, genel güç faktörü ve şebeke frekansı yer alır. Kayıtları görüntüle bağlantısından günlük, aylık ve yıllık geçmişe bakabilirsiniz. Ayarlar bölümünden eşik aşıldığında uyarı almak için alarm tanımlayabilirsiniz.
- Faz başınaakım, güç, gerilim
- Ayrı sayaççekilen ve verilen
- Geçmişgün, ay, yıl grafiği
Açılabilir akım trafosu yapısı
Kelepçenin kapağı açılır, faz kablosu içinden geçirilir ve kapak kapatılır. Kabloyu kesmeniz, sökmeniz ya da uçlarını çözmeniz gerekmez. Kapalı halka trafolu modellerde ise kabloyu halkanın içinden geçirmek için bir ucunu sökmek gerekir. Bu modelde kelepçe açıldığı için kurulum daha pratik ilerler.
Kelepçenin iç çapı seçilen modele göre değişir. 120 amperlik modelde 16 milimetre, 200 amperlik modelde 20 milimetredir. Bu ölçü, kelepçenin hangi kalınlıktaki kabloya takılabileceğini belirler. Model seçerken hem akım sınırını hem de kablo kalınlığını birlikte değerlendirmelisiniz.
- Açılabilirkabloya kapanır
- 16 / 20 mmkelepçe iç çapı
- 3 adetkutudan çıkar
Klemens ve soket yapısı
Cihazın üst kısmında tek sıra yeşil klemens bulunur. Üzerinde sırasıyla N, X, Y ve Z harfleri yer alır. N ucuna nötr bağlanır. X, Y ve Z uçlarına ise üç fazın gerilim bağlantıları yapılır. Cihaz gerilimi nötre göre ölçtüğü için nötr bağlantısı zorunludur. Nötrsüz tesisatta çalışmaz. Kendi beslemesini de bu uçlardan alır, ayrıca adaptör istemez.
Alt bölümde iki ayrı yeşil soket bulunur. Geniş olan soket üç akım trafosu içindir. Dar olan soket ise RS485 hattına ayrılmıştır. Akım trafolarının üzerinde de X, Y ve Z harfleri bulunur. Her trafonun, üst klemense aynı harfle bağlanan faz kablosuna takılması gerekir. Trafo kablosu uçları siyah ve kırmızı olarak işaretlidir. Uçlar sokete bu sıraya göre takılır.
- N · X · Y · Züst klemens harfleri
- Alt genişakım trafoları
- Alt darRS485 hattı

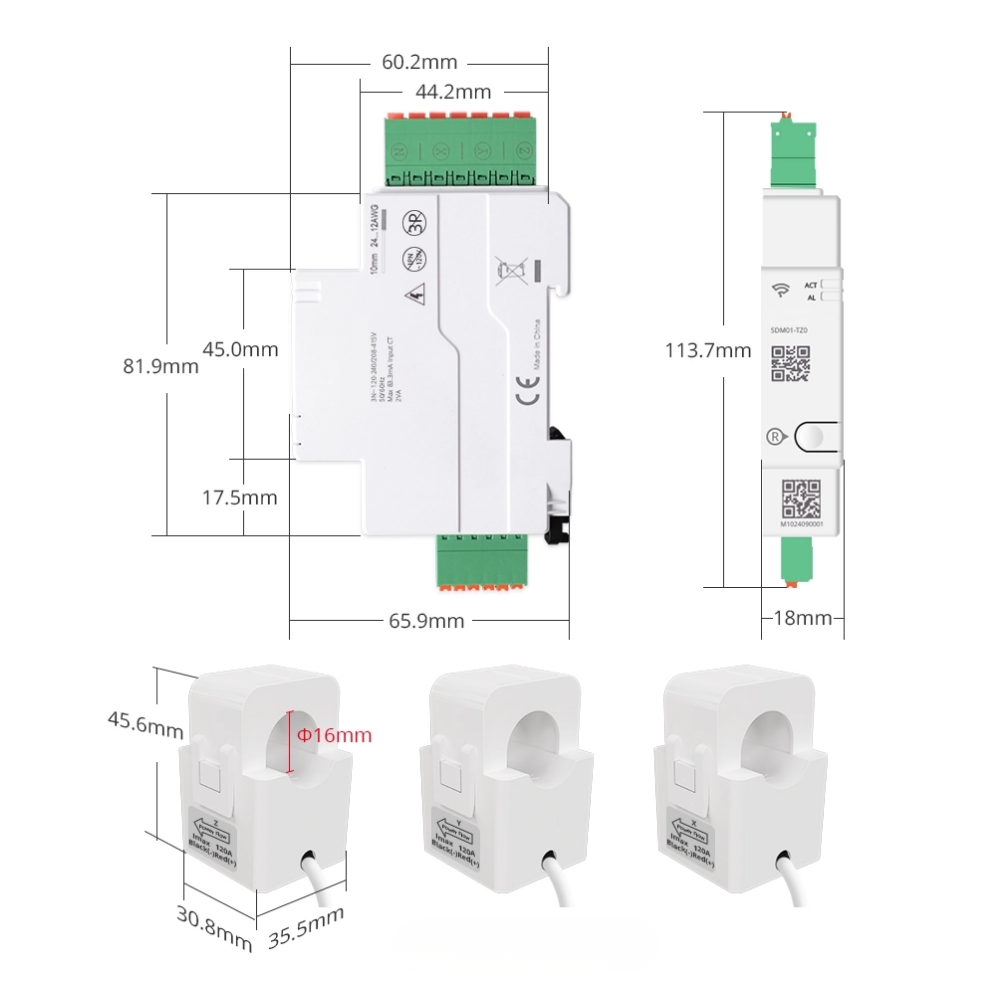

Tek modül kaplayan ana ünite
Ana ünitenin genişliği 18 milimetredir ve 35 milimetrelik standart DIN rayında 1 modül yer kaplar. Panoda tek bir boş sigorta yeri varsa cihaz buraya sığar. Ana ünitenin üzerinde ekran bulunmaz. Tüm değerler telefondan görüntülenir.
Ön yüzde iki gösterge ışığı vardır. Yeşil ışık cihazın çalıştığını, kırmızı ışık ise uyarı durumunu gösterir. Yanında küçük bir reset düğmesi yer alır. Akım trafoları yaklaşık 46 milimetre boyunda ve 31 milimetre genişliğindedir. Bu ölçüler kablo demeti arasında yerleştirmeyi kolaylaştırır.
- 18 mmtek modül genişliği
- 35 mmstandart DIN rayı
- Ekran yokdeğerler telefonda
Öne çıkanlar
Kurulum ve kullanımda en çok fark yaratan özellikleri burada topladık.
- Açılabilir kelepçe
Akım trafosu kablonun üzerine kapanır. Kabloyu kesmeden ve uçlarını sökmeden takılır.
- 120 ya da 200 amper
Faz başına ölçüm sınırını ihtiyacınıza göre seçersiniz. Kapalı halka trafolu modeller 63 amperde kalır.
- Her faz ayrı ölçülür
Üç fazın gerilimi, akımı, gücü ve enerjisi ayrı ayrı okunur. Tek fazlı tesisatta da kullanılabilir.
- Çift yönlü ölçüm
Şebekeden çekilen ve şebekeye verilen enerji ayrı sayılır. Güneş panelli sistemlerde üretim ve tüketim ayrılır.
- Köprü gerekmez
2,4 GHz Wi-Fi ile modeme doğrudan bağlanır. Ek bir ağ geçidi almanız gerekmez.
- RS485 Modbus çıkışı
Ölçümleri buluta çıkarmadan yerel sisteme aktarabilirsiniz. Otomasyon ve izleme yazılımları bu hattı kullanır.

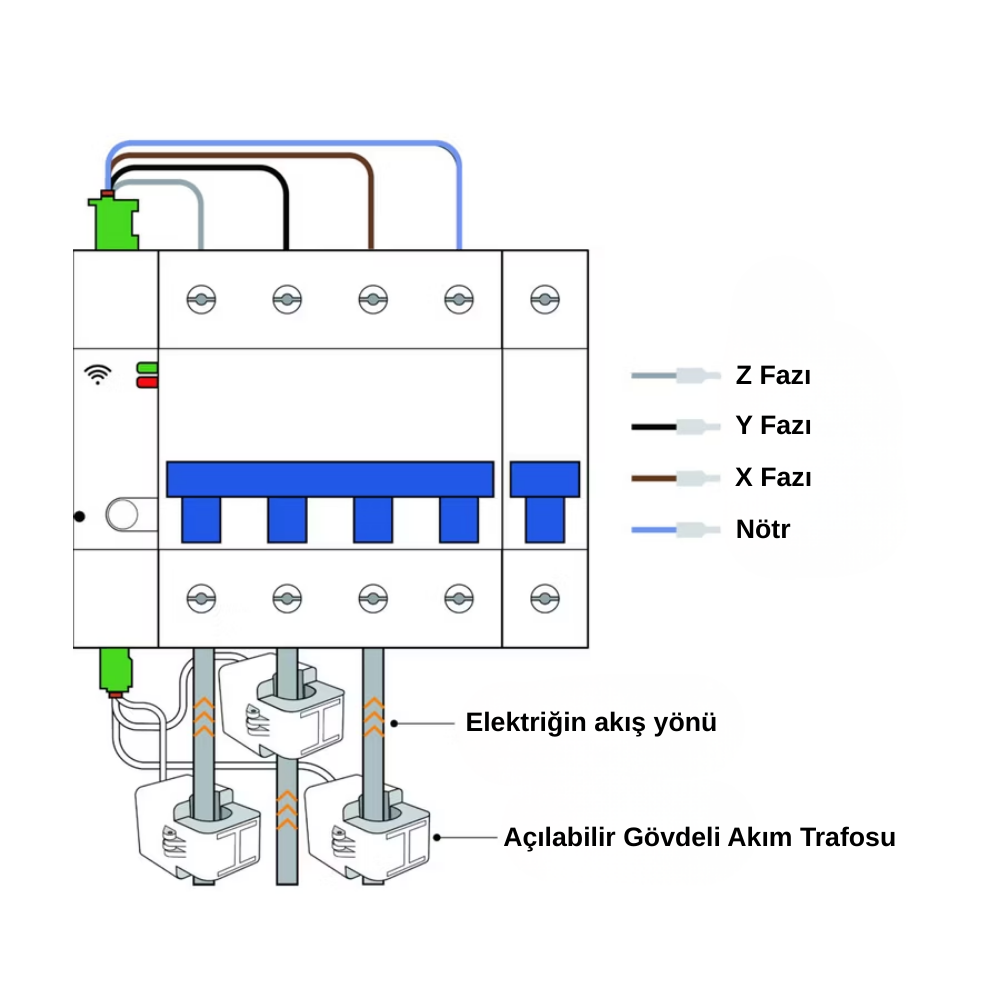

Kurulum
Bağlantı elektrik panosu içinde yapılır. Kendiniz kurmayacaksanız işlemi yetkili bir elektrik teknisyenine yaptırın.

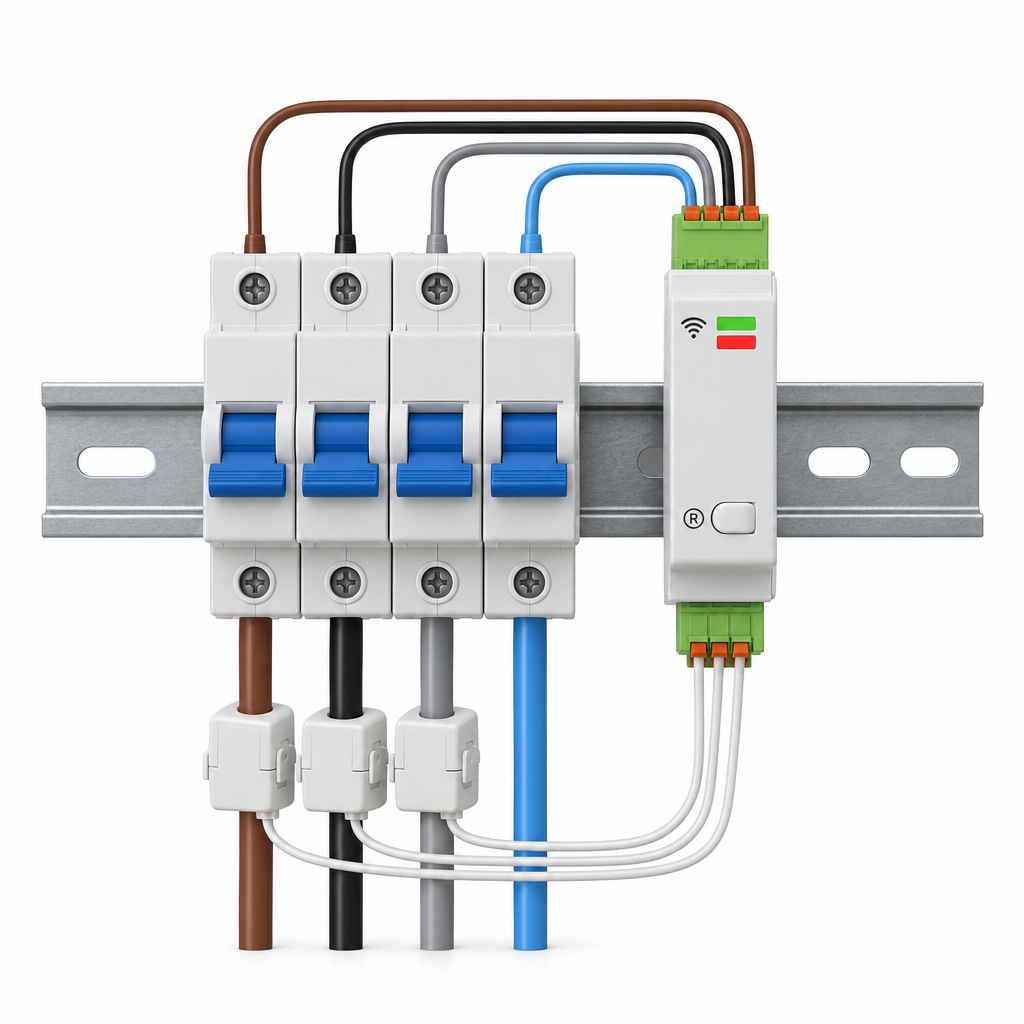

- Enerjiyi kesin ve raya takın
Ana şalteri kapatın. Cihazı panodaki 35 milimetrelik DIN rayına oturtun. Ana ünite 1 modül yer kaplar.
- Gerilim bağlantılarını yapın
Üst yeşil klemense nötrü ve üç fazın gerilim uçlarını bağlayın. Cihaz beslemesini de bu noktadan alır.
- Akım trafolarını yerleştirin
X, Y ve Z harfli trafoları, üst klemense aynı harfle bağladığınız faz kablosuna takın. Yön işaretini kutudan çıkan şemaya göre ayarlayın. Uçları siyah ve kırmızı sırasına göre alttaki geniş yeşil sokete takın.
- Uygulamaya ekleyin
Enerjiyi verin ve Tuya Smart ya da Smart Life uygulamasından cihaz eklemeyi başlatın. Telefonunuz 2,4 GHz ağda olmalıdır.
Kurulumda dikkat edilmesi gerekenler
- İşlem pano içinde yapılır. Pano bağlantısından emin değilseniz kendiniz müdahale etmeyin. Kurulumu yetkili bir elektrik teknisyenine yaptırın. Ana şalter kapalı olsa bile sayaç öncesi uçlar enerjili olabilir.
- Kelepçeyi enerjili çıplak baraya kapatmayın. Açılabilir kelepçe, kabloyu sökme ihtiyacını ortadan kaldırır. Yalıtımsız bara üzerinde çalışılacaksa enerji yine de kesilmelidir.
- Akım trafosu nötre takılmaz. Kelepçeler yalnızca 3 faz kablosuna takılır. Nötr kablosunda akım trafosu kullanılmaz.
- Harfler eşleşmelidir. Üst klemense X ucuna bağladığınız fazın kablosuna X harfli trafoyu takın. Aynı kural Y ve Z için de geçerlidir. Karışırsa faz değerleri yanlış görünür.
- Yön ve uç sırası önemlidir. Trafonun üzerinde yön işareti bulunur. Trafuyu kutudan çıkan şemadaki yöne göre takın. Uçları da siyah ve kırmızı sırasına göre bağlayın. Bir fazın değeri ters görünürse önce uç sırasını, sonra kelepçenin yönünü kontrol edin.
- Nötr bağlantısı zorunludur. Cihaz gerilimi nötre göre ölçer. Nötr bağlanmayan tesisatta doğru ölçüm yapmaz.
- Modem 2,4 GHz desteklemelidir. Cihaz 5 GHz ağa bağlanmaz. Kurulum sırasında telefonunuz da aynı 2,4 GHz ağda olmalıdır.
Veriyi Tuya dışına aktarma seçenekleri
Uygulama günlük takip için yeterlidir. Daha detaylı raporlama ya da kendi sisteminize bağlantı için 2 ek seçenek bulunur.
- RS485 ve Modbus RTU
Cihazın altındaki dar yeşil sokete iki telli bir RS485 hattı bağlanır. Otomasyon denetleyicisi, izleme yazılımı ya da kendi sunucunuz ölçümleri bu hat üzerinden doğrudan okur. Veri internete çıkmadan yerelde kalır. Modbus adres listesi bu sayfadaki ayrı sekmede yayınlanır.
- enerji.online paneli
Bu cihaz Novato’nun izleme platformu enerji.online ile çalışır. Ölçümler beş dakikada bir kaydedilir. Panelden gün, hafta, ay ve özel tarih aralığı grafiklerini alabilir, dönemleri karşılaştırabilir ve faz dengesini inceleyebilirsiniz. Seçtiğiniz tarih aralığını tablo dosyası olarak indirip fatura doğrulamada kullanabilirsiniz.
Kendi senaryolarınızı kurun
Ölçülen güç ve enerji değerleri uygulamada koşul olarak kullanılabilir. Enerji ölçer bir cihazı doğrudan açıp kapatmaz. Bunun için araya akıllı priz, röle ya da başka bir Tuya cihazı eklenir.
-
Toplam güç yükselirseanlık tüketime göreBildirim gönderilirsigorta atmadan haber
-
Güneş üretimi varsaşebekeye enerji verilirkenBoyler çalışırkuru kontak röle ile
-
Gece tarifesi başlayıncaher gün, saat kurallıAraç şarjı başlarucuz saatte çalışır
-
Mesai bitimindetüketim düşmemişseUnutulan hat kapanırröle üzerinden kesilir
Aynı mantıkla klima, fırın ya da su ısıtıcısı gibi yüksek tüketimli cihazları yalnızca üretim fazlası varken çalıştırabilirsiniz. Ölçer koşulu oluşturur. Açma kapama işini ise röle ya da akıllı priz yapar.

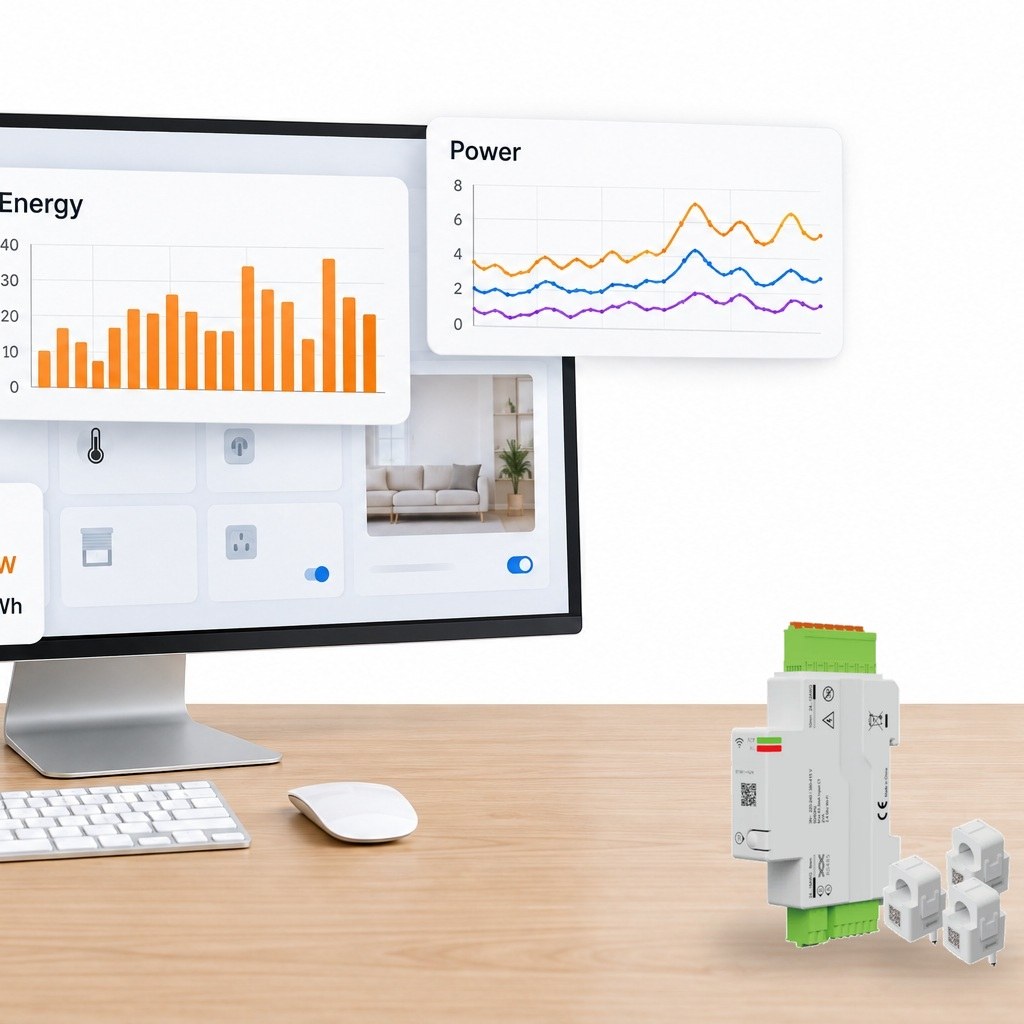

Home Assistant ile kullanın
Home Assistant için 2 kullanım yolu vardır. İlkinde resmi Tuya entegrasyonunu eklersiniz ve Smart Life hesabınızla oturum açarsınız. Ölçümler sensör varlıkları olarak görünür ve Enerji panelinde kullanılabilir. Bu yöntem Tuya bulutu üzerinden çalıştığı için internet bağlantısı ister. İkinci yöntemde cihazın RS485 çıkışını bir Modbus arayüzüyle sisteme bağlarsınız. Böylece veri internete çıkmadan yerelde kalır. Zigbee2MQTT bu modelde kullanılmaz. Bu yöntem yalnızca Zigbee sürümü için geçerlidir.
- Resmi Tuyaentegrasyonu, bulut
- OtomasyonHA kurallarında kullanılır
- İnternetbulut için gerekir
Tuya Smart Life Web Kontrol
Aynı hesabı tarayıcı üzerinden de kullanabilirsiniz. device.tuyasmart.com adresine girip telefondaki uygulamanın profil sekmesindeki QR okuyucuyla oturum açarsınız. Ölçümleriniz, senaryolarınız ve diğer cihazlarınız büyük ekranda görünür. Tüketimi bilgisayar başında daha uzun takip edecekseniz bu ekran daha rahat olur.
- Tarayıcıdanbilgisayarda yönetim
- QR ile giriştelefondan onaylanır
- Aynı hesapcihazlar ve senaryolar
Hangi model size uygun
Modeller arasındaki temel fark, akımı nasıl ölçtükleri ve kaç ampere kadar destekledikleridir.
| Model | Bağlantı | Ölçüm yöntemi | Kime uygun |
|---|---|---|---|
| Bu ürün, ray tipi WiFi | Wi-Fi, köprü gerekmez, RS485 çıkışlı | 3 açılabilir kelepçe, kablo kesilmez, 120 ya da 200 A | Ana pano, atölye ya da güneş panelli sistem takibi için |
| Ray Tipi Zigbee, 3 faz | Zigbee, köprü şart, RS485 çıkışlı | Aynı donanım, 3 açılabilir kelepçe, 120 ya da 200 A | Panosunda Wi-Fi zayıf olanlar ve Zigbee köprüsü kullananlar |
| Zigbee Akıllı Enerji Ölçer, 3 faz | Zigbee, köprü şart | Kapalı halka trafo, kablo içinden geçirilir, 63 A | 63 amperi aşmayan daire ve ofisler, panosunda boş modül olmayanlar |
| Zigbee Akıllı Enerji Ölçer, tek faz | Zigbee, köprü şart | Kapalı halka trafo, tek kablo, 63 A | Tek fazlı evler ya da panoda tek hattı ayrı ölçmek isteyenler |
| WiFi 50 A Ekranlı Enerji Ölçer Akıllı Sigorta | Wi-Fi, köprü gerekmez | Hat üzerinden doğrudan, akım trafosu yok, 50 A | Panodan doğrudan okumak ve hattı uzaktan kesip açmak isteyenler |
Kapalı halka trafolu modellerde akım trafosu tek parça halkadan oluşur ve kabloyu içinden geçirmek için bir ucunu sökmeniz gerekir. Bu sayfadaki modelde kelepçe açıldığı için böyle bir işlem gerekmez.
Teknik özellikler ve kutu içeriği
Teknik bilgiler ve kullanım sınırları aşağıdaki 2 kartta yer alır.
Ray tipi 3 faz enerji ölçer
- Bağlantı
- Wi-Fi 2,4 GHz, Tuya Smart ve Smart Life
- Çalışma gerilimi
- 220–240 V faz-nötr, 380–415 V faz-faz
- Faz
- 3 faz, tek fazlı tesisatta da kullanılır
- Maksimum akım
- Faz başına 120 A ya da 200 A, seçtiğiniz modele göre
- Akım trafosu
- 3 adet açılabilir kelepçe, iç çap 16 mm ya da 20 mm
- Ölçtüğü değerler
- Gerilim, akım, aktif güç ve enerji, her faz için ayrı
- Yön ayrımı
- Şebekeden çekilen ve şebekeye verilen enerji ayrı sayılır
- Hassasiyet
- Sınıf 1.0, artı eksi yüzde 1
- Montaj
- 35 mm DIN rayı, 1 modül, 18 mm genişlik
- Çalışma sıcaklığı
- -25 °C ile 70 °C
- İletişim
- Wi-Fi üzerinden HTTP ve UDP, kablolu RS485 üzerinden Modbus RTU
- Kutuda
- Ana ünite ve 3 adet akım trafosu
Uyumluluk ve sınırlar
- Uygulama
- Tuya Smart, Smart Life
- Home Assistant
- Resmi Tuya entegrasyonu ya da RS485 üzerinden yerel Modbus
- İzleme paneli
- enerji.online ile çalışır, tablo dosyası olarak dışa aktarılır
- Paylaşım
- 20 kişiye kadar
- Nötr
- Şart, nötrsüz tesisatta doğru ölçmez
- Köprü
- Gerekmez, doğrudan modeme bağlanır
- Wi-Fi bandı
- Yalnız 2,4 GHz
- Cihaz ekranı
- Yok, değerler telefondan okunur
- Yük anahtarlama
- Yok, cihaz elektriği kesip açmaz
- Zigbee sürümü
- Ray Tipi Zigbee, köprü ister
- Garanti
- Teslim tarihinden itibaren 2 yıl
Sık sorulanlar
120 amperlik mi 200 amperlik mi seçmeliyim?
İki model arasındaki fark yalnızca faz başına ölçüm sınırı ve kelepçe iç çapıdır. Diğer özellikler aynıdır. Ana sigortanız ya da abone gücünüz hangi akımı gerektiriyorsa onun üstündeki modeli seçmelisiniz. Kelepçe iç çapı 120 amperlik modelde 16 milimetre, 200 amperlik modelde 20 milimetredir. Bu yüzden kablo kalınlığını da hesaba katmanız gerekir. Siparişten önce amper seçimi yapılmalıdır.
Kurulumda elektriği kesmek gerekir mi?
Evet. Açılabilir kelepçe, enerjili çalışmak için değil, kabloyu sökmeden kurulum yapabilmek içindir. Ana ünitenin gerilim uçları panodaki baralara bağlandığı için kurulum enerji kesilerek yapılmalıdır. İşlemi yetkili bir elektrik teknisyenine yaptırmanız önerilir. Pano bağlantısından emin değilseniz kendiniz müdahale etmeyin.
Kabloyu kesmek ya da sökmek gerekiyor mu?
Hayır. Kelepçenin kapağı açılır, faz kablosu içeri alınır ve kapak kapatılır. Kapalı halka trafolu modellerde kabloyu halkanın içinden geçirmek için bir ucunu sökmek gerekir. Bu modelde buna ihtiyaç olmaz.
Cihazın üzerinde ekran var mı?
Hayır. Ana ünitenin üzerinde yalnızca iki gösterge ışığı bulunur. Tüm değerler telefondan okunur. Panodan doğrudan görmek isterseniz ekranlı modelimiz daha uygun olabilir.
Elektriği uzaktan kesip açabilir miyim?
Hayır. Bu ürün bir ölçüm cihazıdır. İçinde yük anahtarlayan bir röle bulunmaz. Hattı uzaktan kesip açmak istiyorsanız röleli bir model gerekir. İsterseniz ölçerin tetiklediği senaryolarla ayrı bir röleyi ya da akıllı prizi çalıştırabilirsiniz.
Güneş paneliyle üretilen enerjiyi ayrı görebilir miyim?
Evet. Cihaz şebekeden çekilen ve şebekeye verilen enerjiyi ayrı sayaçlarda tutar. Uygulamanın üst bölümünde bu iki değer yan yana görünür. Ayrım faz bazında da yapılır. Hangi fazın ne kadar verdiğini ayrı ayrı görebilirsiniz.
Ağ geçidi ya da köprü gerekir mi?
Hayır. Cihaz 2,4 GHz Wi-Fi ile modeminize doğrudan bağlanır. Köprü yalnızca Zigbee sürümünde gerekir. Pano metal olduğu için Wi-Fi sinyali zayıf kalıyorsa Zigbee sürümü daha kararlı olabilir.
Tek fazlı tesisatta kullanabilir miyim?
Evet, kullanabilirsiniz. Tek faz kablosuna bir akım trafosu takarak o fazın değerlerini okuyabilirsiniz. Diğer iki faz boş kalır. Yalnız yalnızca tek faz ölçecekseniz tek fazlık modelimiz daha ekonomik bir seçenek olabilir.
Nötr bağlamak zorunlu mu?
Evet. Cihaz gerilimi nötre göre ölçer ve kendi beslemesini de faz ile nötr arasından alır. Nötr bağlanmadığında doğru sonuç vermez.
RS485 çıkışı ne için kullanılır?
Cihazın altındaki dar yeşil sokete iki telli bir RS485 hattı bağlanır ve ölçümler Modbus RTU ile okunur. Otomasyon denetleyicisi, izleme yazılımı ya da kendi sunucunuz veriyi buluta çıkarmadan yerelde alabilir. Bu hat yalnızca okuma içindir. Cihaz üzerinden yük anahtarlaması yapılmaz. Adres listesini bu sayfadaki ayrı sekmede bulabilirsiniz.
Geçmiş tüketimi rapor olarak alabilir miyim?
Uygulamada günlük, aylık ve yıllık grafikleri görebilirsiniz. Tarih aralığı seçip tablo dosyası indirmek isterseniz cihazı Novato’nun izleme paneli enerji.online üzerinden de takip edebilirsiniz. Panel ölçümleri beş dakikada bir kaydeder, dönem karşılaştırması ve faz dengesi analizi sunar.
Ölçüm hassasiyeti nedir?
Cihaz Sınıf 1.0 hassasiyetle ölçüm yapar. Yani sapma artı eksi yüzde 1 aralığındadır. Bu seviye tesisat takibi, fatura doğrulama ve tüketim analizi için uygundur. Kullanıcının değiştirebileceği bir kalibrasyon ayarı bulunmaz.
Garanti, iade ve kargo?
2 yıl Novato garantisi, teslimden sonra 14 gün koşulsuz iade. İade için WhatsApp hattımıza “iade başlat” yazmanız yeterlidir. Hafta içi 14:00’e kadar verilen siparişler aynı gün kargoya verilir, Cumartesi 11:00. Kurulumda takılırsanız WhatsApp 0212 706 49 96, 7/24.
Kargo
3000 TL ve üzeri siparişlerde kargo ücretsizdir. 3000 TL altındaki siparişlerde, ödeme kısmında bir kısmı bizim tarafımızdan karşılanan küçük bir kargo bedeli sepetinize eklenir. Sipariş verdiğiniz akıllı ev ürünleri, İstanbul Bahçeşehir adresimizden aynı gün kargoya verilir.
Saat 15:00'dan önce verdiğiniz siparişler aynı gün kargoya verilir.
Paketleme
Siparişleriniz birinci kalite havalı naylon veya koli ile özenli bir şekilde paketlenir.
Teslimat
Kargo firmaları, genellikle İstanbul'dan 600 km'ye kadar olan mesafedeki şehirlere ertesi gün, 600 km üzerindeki mesafelere ise 2 gün içinde teslimat yapabilmektedir.
SDM12 120A Wi-Fi Enerji Analizörü – Modbus RTU Register Listesi
Haberleşme: RS485 / Modbus RTU | Varsayılan: 9600 bps, N81 (parite yok, 8 veri, 1 stop) | Varsayılan adres: 247
Veri formatı: Ölçüm register'ları FLOAT32 (2 register / 4 byte), byte sırası AB CD (big-endian).
Fonksiyon kodları: Okuma 0x03 / 0x04 | Yazma 0x06 / 0x10
1) Ürün Tanımlama Register'ları (Salt Okunur, UTF8)
| Register (DEC) | HEX | Açıklama | Uzunluk (byte) | Örnek Değer |
|---|---|---|---|---|
| 100 | 0x64 | Cihaz tipi (Meter type) | 20 | "SDM01" |
| 110 | 0x6E | Üretici (Manufacturer) | 20 | "NOVATO" |
| 120 | 0x78 | Ürün kodu (Product ID) | 10 | "SDM01x" |
| 125 | 0x7D | Seri numarası | 10 | "SXYYWWZZZZ" |
| 130 | 0x82 | Donanım versiyonu | 10 | "xxx.xx.xx" |
| 135 | 0x87 | Yazılım versiyonu | 10 | "xxx.xx.xx" |
2) Anlık Ölçüm Register'ları (FLOAT32, Salt Okunur)
| Register (DEC) | HEX | Ölçüm | Birim | Aralık |
|---|---|---|---|---|
| 1000 | 0x3E8 | Faz A gerilimi (L1-N) | V | 0 – 1000 |
| 1002 | 0x3EA | Faz B gerilimi (L2-N) | V | 0 – 1000 |
| 1004 | 0x3EC | Faz C gerilimi (L3-N) | V | 0 – 1000 |
| 1006 | 0x3EE | Faz A akımı | A | 0 – 1000 |
| 1008 | 0x3F0 | Faz B akımı | A | 0 – 1000 |
| 1010 | 0x3F2 | Faz C akımı | A | 0 – 1000 |
| 1012 | 0x3F4 | Faz A aktif güç | kW | -1000 – 1000 |
| 1014 | 0x3F6 | Faz B aktif güç | kW | -1000 – 1000 |
| 1016 | 0x3F8 | Faz C aktif güç | kW | -1000 – 1000 |
| 1018 | 0x3FA | Faz A reaktif güç | kVAR | -1000 – 1000 |
| 1020 | 0x3FC | Faz B reaktif güç | kVAR | -1000 – 1000 |
| 1022 | 0x3FE | Faz C reaktif güç | kVAR | -1000 – 1000 |
| 1024 | 0x400 | Faz A görünür güç | kVA | -1000 – 1000 |
| 1026 | 0x402 | Faz B görünür güç | kVA | -1000 – 1000 |
| 1028 | 0x404 | Faz C görünür güç | kVA | -1000 – 1000 |
| 1030 | 0x406 | Faz A güç faktörü | – | -1 – 1 |
| 1032 | 0x408 | Faz B güç faktörü | – | -1 – 1 |
| 1034 | 0x40A | Faz C güç faktörü | – | -1 – 1 |
| 1036 | 0x40C | Ortalama faz-nötr gerilimi | V | 0 – 1000 |
| 1038 | 0x40E | Ortalama hat akımı | A | 0 – 1000 |
| 1040 | 0x410 | Akım dengesizliği | % | -300 – 300 |
| 1042 | 0x412 | Toplam hat akımı | A | 0 – 3000 |
| 1044 | 0x414 | Toplam aktif güç | kW | -3000 – 3000 |
| 1046 | 0x416 | Toplam reaktif güç | kVAR | -3000 – 3000 |
| 1048 | 0x418 | Toplam görünür güç | kVA | -3000 – 3000 |
| 1050 | 0x41A | Toplam güç faktörü | – | -1 – 1 |
| 1052 | 0x41C | Frekans | Hz | 0 – 1000 |
3) Enerji Sayaç Register'ları (FLOAT32, kWh, Salt Okunur)
| Register (DEC) | HEX | Ölçüm |
|---|---|---|
| 1054 | 0x41E | Toplam çekilen (import) aktif enerji |
| 1056 | 0x420 | Toplam verilen (export) aktif enerji |
| 1058 | 0x422 | Toplam import + export aktif enerji |
| 1060 | 0x424 | Faz A import aktif enerji |
| 1062 | 0x426 | Faz A export aktif enerji |
| 1064 | 0x428 | Faz A import + export aktif enerji |
| 1066 | 0x42A | Faz B import aktif enerji |
| 1068 | 0x42C | Faz B export aktif enerji |
| 1070 | 0x42E | Faz B import + export aktif enerji |
| 1072 | 0x430 | Faz C import aktif enerji |
| 1074 | 0x432 | Faz C export aktif enerji |
| 1076 | 0x434 | Faz C import + export aktif enerji |
Enerji register'larının değer aralığı: -1.999.999.999 ~ 1.999.999.999 kWh
4) RS485 Haberleşme Ayarları (UINT16, Okuma/Yazma)
| Register (DEC) | HEX | Açıklama | Değerler | Varsayılan |
|---|---|---|---|---|
| 6000 | 0x1770 | Modbus adresi | 1 – 247 (atanabilir: 1 – 246) | 247 |
| 6001 | 0x1771 | Baud hızı | 0 = 9600 · 1 = 2400 · 2 = 4800 · 3 = 9600 · 4 = 19200 · 5 = 38400 bps | 0 (9600 bps) |
| 6002 | 0x1772 | Parite / Stop biti | 0 = N81 · 1 = E81 · 2 = O81 · 3 = N82 | 0 (N81) |
5) Komut Register'ları (UINT16, Yazma – 0x06)
| Register (DEC) | HEX | Komut | Yazılacak Değer |
|---|---|---|---|
| 10000 | 0x2710 | Cihaz bulma (LED yanıp söner) | 0x5055 (20565) |
| 10001 | 0x2711 | Enerji sayaçlarını sıfırla | 0x51AA (20906) |
Cihaz bulma: Panoda birden fazla sensör varsa hedef cihazı LED ile tanımlamak için kullanılır.
6) Broadcast Komutu (UINT16, Yazma – 0x10)
| Register (DEC) | HEX | Komut | Yazılacak Değer |
|---|---|---|---|
| 30000 | 0x7530 | Buton onaylı Modbus adres atama | 0x55AA (21930) + atanacak adres (1 – 246) |
Not: Broadcast ile adres atarken, cihazın atanan adresi kabul etmesi için sensör üzerindeki reset butonuna basılmalıdır.
Uygulama Notları
- Tüm ölçüm değerleri FLOAT32 / AB CD (big-endian) formatındadır; her değer 2 ardışık register kaplar. Okuma yaparken register sayısını 2 (veya okunacak değer sayısı × 2) olarak belirtin.
- Tek fazlı kullanımda yalnızca Faz A (L1) register'ları anlamlı veri döndürür.
- Aktif güç ve enerji değerleri işaretlidir; negatif değer şebekeye enerji verildiğini (export / güneş enerjisi geri besleme) gösterir.
- Wi-Fi modelinde RS485/Modbus RTU arayüzü ile Wi-Fi arayüzü eş zamanlı kullanılabilir.
Hub, köprü, gateway vs gerekiyor mu?
Hayır, bu ürün WiFi baglantiya sahip oldugu için dogrudan modeme baglanir, harici cihaz gerektirmez, Tuya ya da Smart Life isimli uygumalar üzerinden kullanılır.
Hangi uygulamayı indirmeliyim?
Google Play ya da AppStore üzerinden Tuya Smart isimli ya da Smart Life isimli uygulamayi indirebilirsiniz. Iki uygulama da tamamen ayni olup ücretsizdir, sadece isimleri farklidir.
Tuya, Smart Life yazılımları ücretli mi ?
Hayır, uygulamadaki tüm temel özellikler tamamen ücretsizdir ve abonelik vs gerektirmez. Sadece kameralar için bulut depolama, yapay zeka görüntü analizi gibi gelişmiş özellikler ücretlidir ve uygulama üzerinden isteğe bağlı satın alınabilir.
Bir cihazı en fazla kaç kişi kullanabilir?
Cihazi kendi hesabiniza kurduktan sonra, 20 kisiye kadar cihazin kullanimini paylasabilirsiniz.
Diğer cihazlar ile birlikte otomasyon kurabilir miyim?
Evet, uygulamadaki akilli yasam sekmesinden yeni senaryo olusturarak, zamana, konuma ya da ayni hesaptaki diger cihazlarin durumuna göre gelismis otomasyonlar olusturabilirsiniz.
Garanti süresi nedir?
Magaza sayfamizda satilan ürünlerin garanti süresi, kosulsuz sartsiz, teslim tarihinden itibaren 2 yildir.
