- Aydınlatma kontrolü
- Nötrsüz kasa
- Mevcut anahtar korunur
- Zamanlı açma kapama

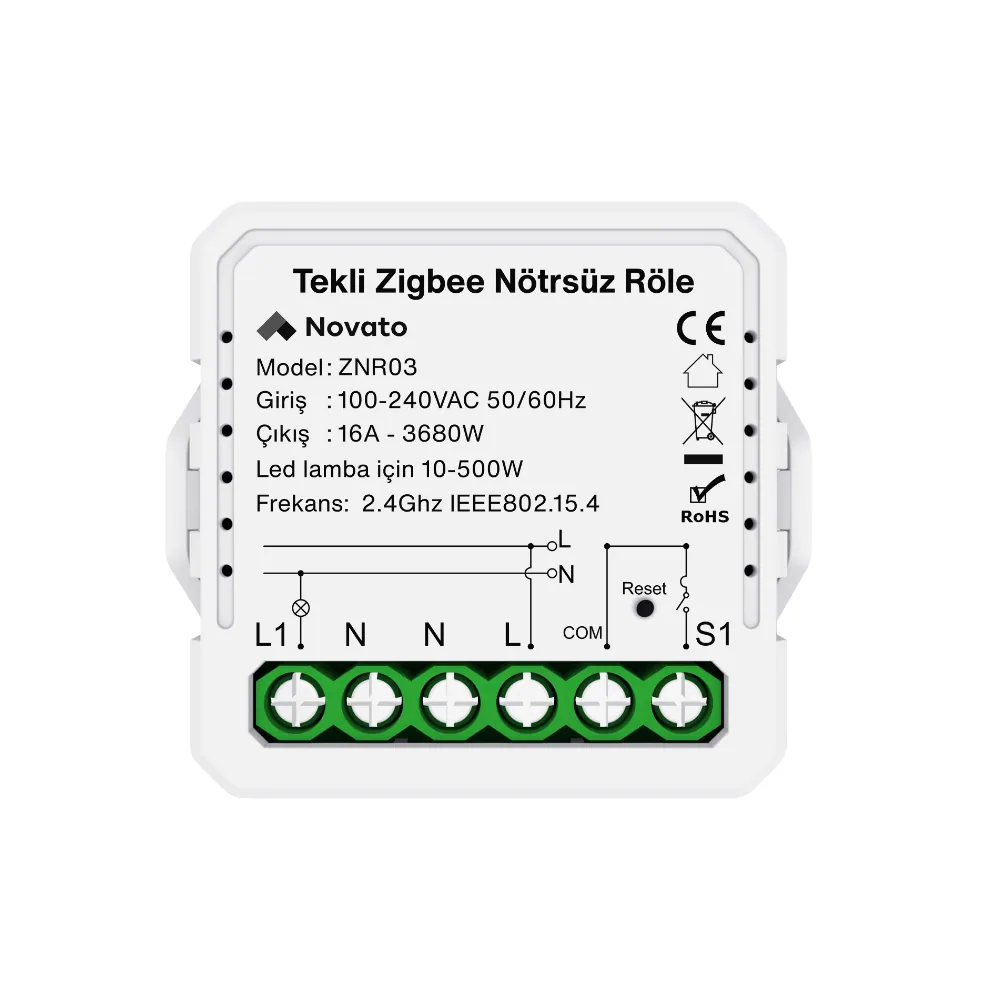

Zigbee Nötrsüz Tek Çıkışlı Röle
855,00₺
Tuya, Smart Life uyumlu tek çıkışlı, anahtar girişli, nötr gerektirmeyen, mini boyut Zigbee akıllı röle.
| Stok Kodu | ZNR03 |
|---|---|
| Yazılım |
Tuya,Smart Life |
| Bağlantı |
Zigbee 3.0 |
| Hub Gereksinimi |
Evet, Zigbee |
Saat 15:00 öncesi verilen siparişler aynı gün kargolanır.
Kargo 108 TL. 3.000 TL ve üzeri ücretsiz.
Nötr gerektirmeyen tek çıkışlı Zigbee röle
Eski tesisatlı evlerde anahtar kasasında çoğu zaman yalnız faz ve lambaya giden kablo bulunur. Nötr olmadığı için birçok akıllı röle burada çalışmaz. Bu modül nötr istemeden çalışır. Faz L girişine, lambaya giden kablo L1 çıkışına bağlanır. Mevcut anahtarınız COM ve S1 uçlarıyla kullanılmaya devam eder. Işığınızı anahtardan, telefondan, sesle ya da zamanlayarak kontrol edebilirsiniz. 39 × 39 × 18 mm ölçüsüyle standart kasaya sığar. 16 A yani 3680 W yük anahtarlar. LED lambada 10 ile 500 W arası çalışır. Tuya uyumlu bir Zigbee köprüsüyle kullanılır ve Wi-Fi ağınızı meşgul etmez. Home Assistant ve Zigbee2MQTT ile de uyumludur. ZNR01 modelinin güncellenmiş, daha kararlı ve daha geniş LED uyumlu sürümüdür.
- Tuya Smart / Smart Life
- Zigbee 3.0, köprü gerekir
- 1 çıkış, 16 A, LED 10–500 W
- 100–240 V AC, nötr gerekmez
Zigbee Nötrsüz Tek Çıkışlı Röle
Tuya Smart- Smart Life

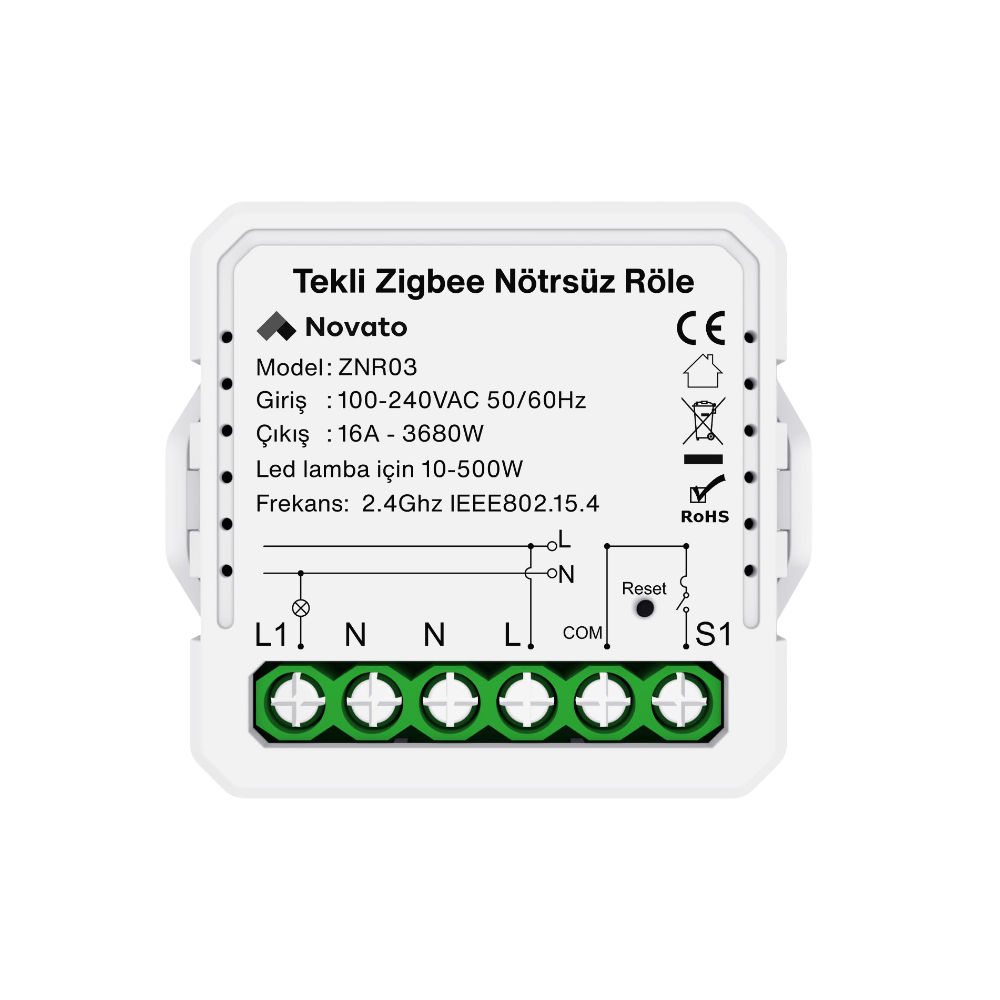

ZNR03, anahtar kasasının içine yerleşen kompakt bir Zigbee röle modülüdür. Yalnız fazla beslenir ve nötr istemez. L1 çıkışından lambaya faz verir. Mevcut duvar anahtarınız COM ve S1 uçlarına bağlanır. Böylece ışığı ister anahtardan ister telefondan kontrol edebilirsiniz. Anahtardan yaptığınız değişiklik uygulamada da doğru görünür. Modül Zigbee köprünüze bağlanır ve tek bir köprüye onlarca cihaz eklenebilir.
Telefonunuzda Tuya Smart ya da Smart Life uygulamasını kullanabilirsiniz. İki uygulama da aynı altyapıda çalışır. Uygulama ücretsizdir, App Store ve Google Play’de yer alır, Türkçe menülüdür ve abonelik gerektirmez. Evde olmasanız da ışığı kontrol edebilirsiniz. İsterseniz hesabı paylaşarak ev halkının da aynı röleyi kullanmasını sağlayabilirsiniz.
- Anahtaryerinde kalır
- Uzaktanher yerden kontrol
- Paylaşımev halkı kullanır

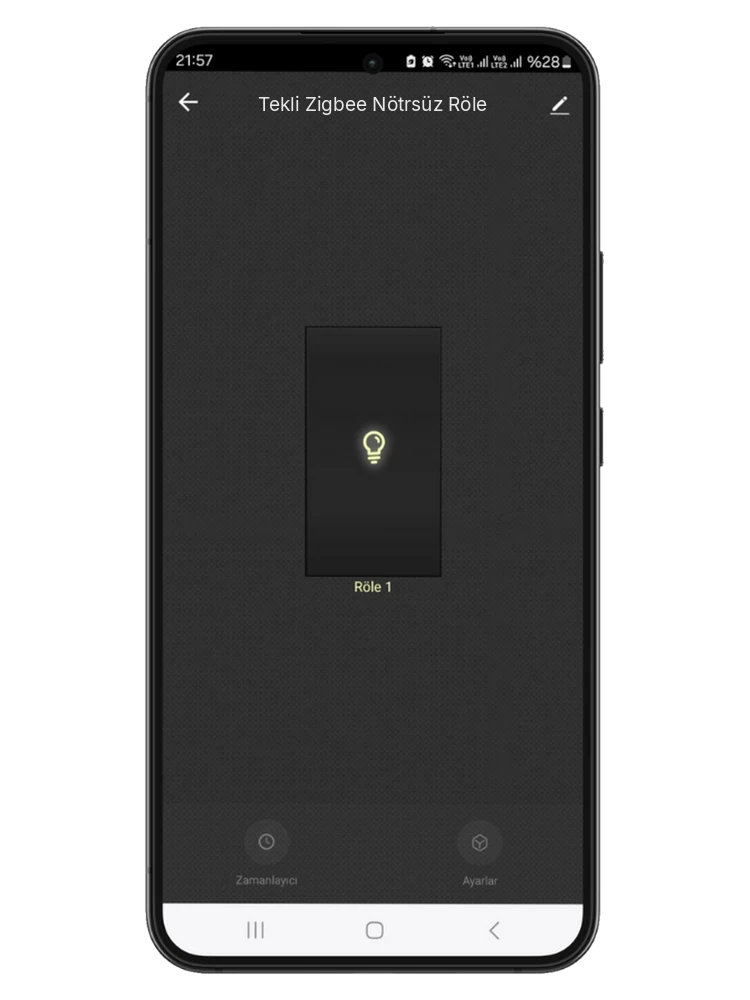

Uygulamada ne görürsünüz
Kontrol ekranında ortada büyük bir açma kapama düğmesi yer alır. Işık açıkken düğme sarı görünür, kapalıyken sönük kalır. Tek dokunuşla kontrol edebilirsiniz. Duvar anahtarından yaptığınız işlem de uygulamada anında görünür.
Alt bölümde geri sayım, program, döngü ve rastgele modları bulunur. Ayarlar kısmında cihaz adını değiştirebilir, anahtar tipini seçebilir, elektrik kesintisi sonrası davranışı belirleyebilir ve cihazı paylaşabilirsiniz.
- Tek düğmeaç kapa kontrolü
- Eş zamanlıanahtar ve uygulama
- Ayarlartip, kesinti, paylaşım

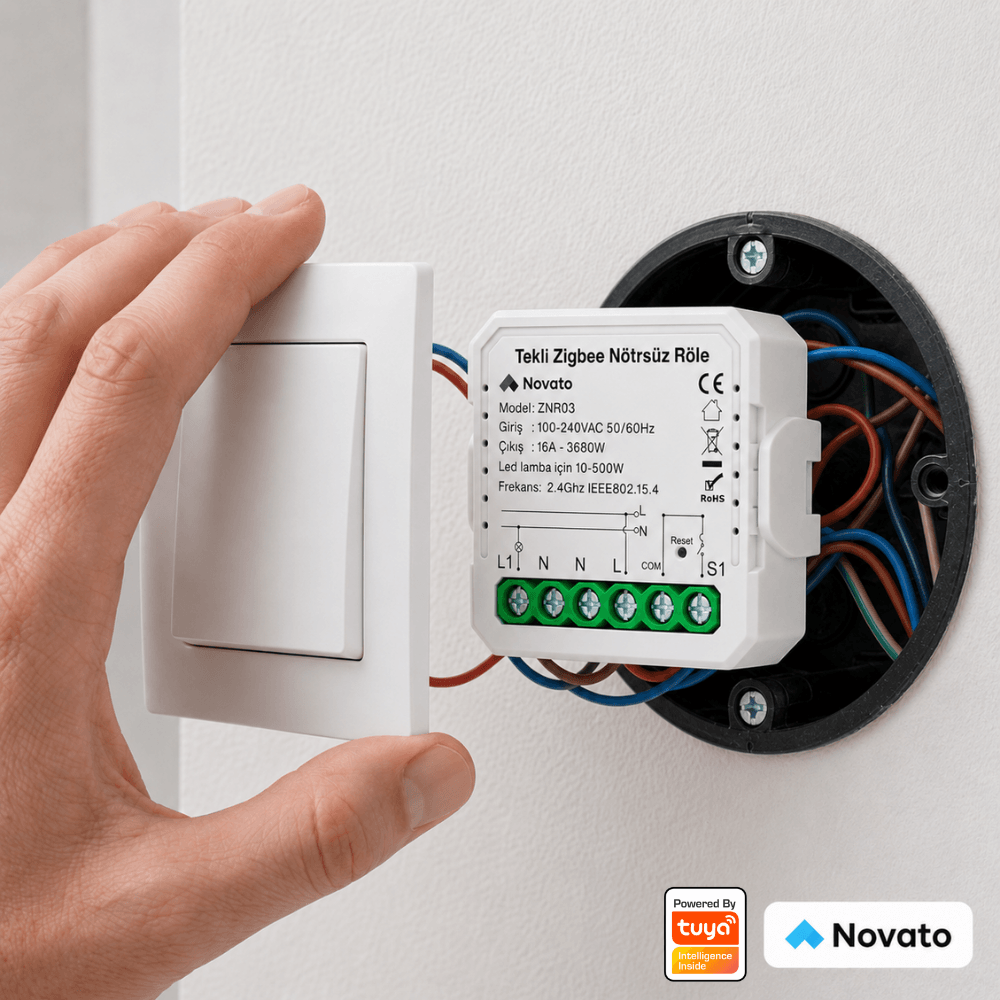

Mevcut anahtarla kullanım
Ayrı bir akıllı anahtar almanız gerekmez. Duvardaki anahtarın görünümü de değişmez. Modül, mevcut anahtarın arkasındaki kasaya yerleşir. Kasa değişimi yapmadan monte edilir. Kurulumdan sonra günlük kullanımda yine aynı anahtarı kullanırsınız. Anahtardan yaptığınız işlem uygulamada da anında görünür.
Nötr hattı olmayan eski tesisatlarda en büyük avantajı burada ortaya çıkar. Kasaya nötr çekmeniz gerekmez. Kurulum için kasadaki faz ve lamba kablosu yeterlidir.
- 18 mmince gövde
- Nötr yokmevcut kasada kullanım
- Anahtaraynı şekilde çalışır

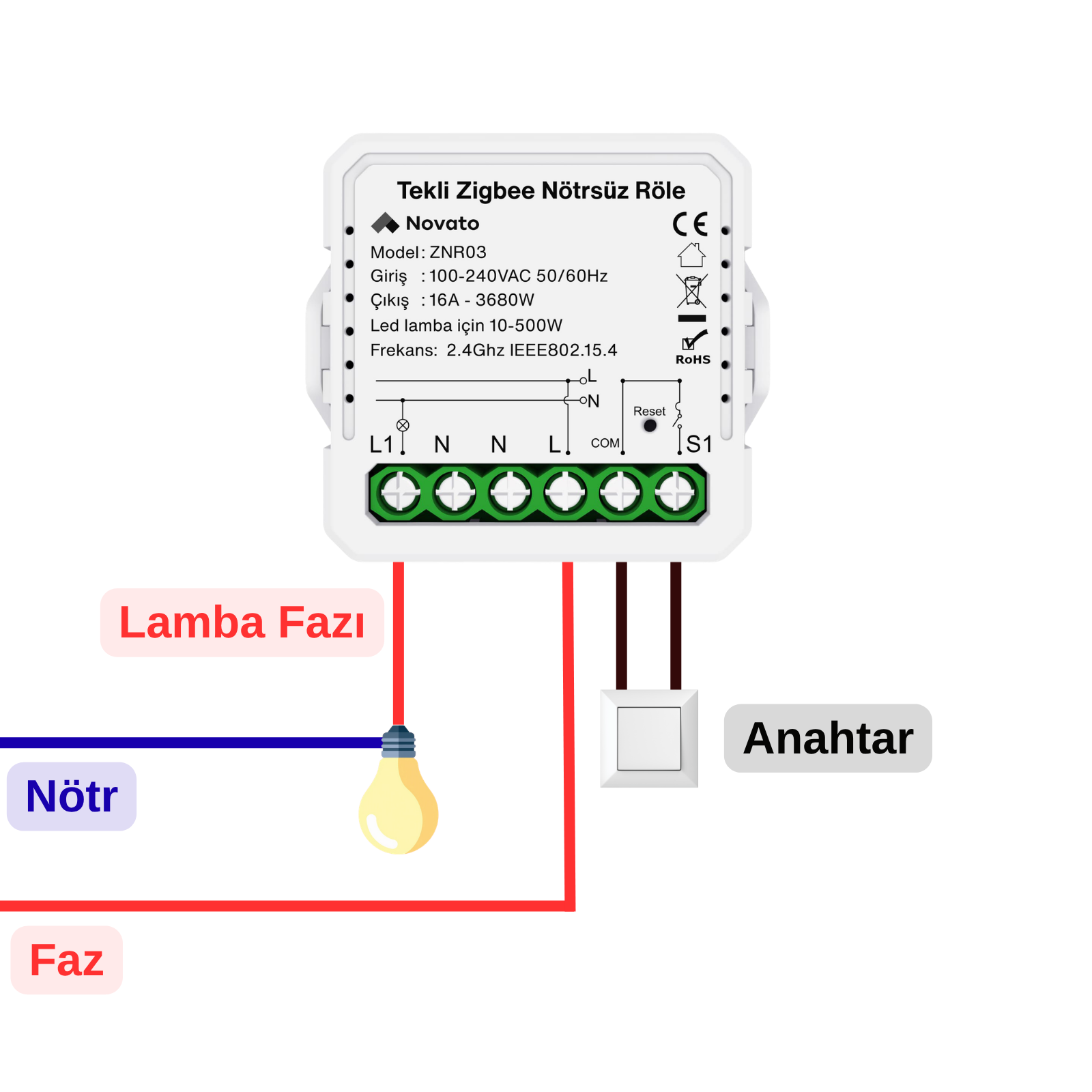

Nötrsüz bağlantı yapısı
Faz kablosu rölenin L girişine bağlanır. Lambaya giden kablo L1 çıkışına takılır. Lambanın nötrü tesisattaki nötr hattında kalır ve röleye nötr bağlanmaz. Duvar anahtarının iki ucu rölenin COM ve S1 uçlarına bağlanır. Anahtara bastığınızda röle durumu değişir. Telefondan kapattığınız ışığı anahtardan açabilir, anahtardan açtığınızı telefondan kapatabilirsiniz.
Anahtar tipi uygulama içinden seçilir. Varsayılan ayar klasik kalıcı anahtar içindir. Bas-çek yani yaylı buton kullanıyorsanız ayarı değiştirmeniz yeterlidir.
- COM · S1anahtar uçları
- Kalıcıklasik anahtar
- Bas-çekyaylı buton

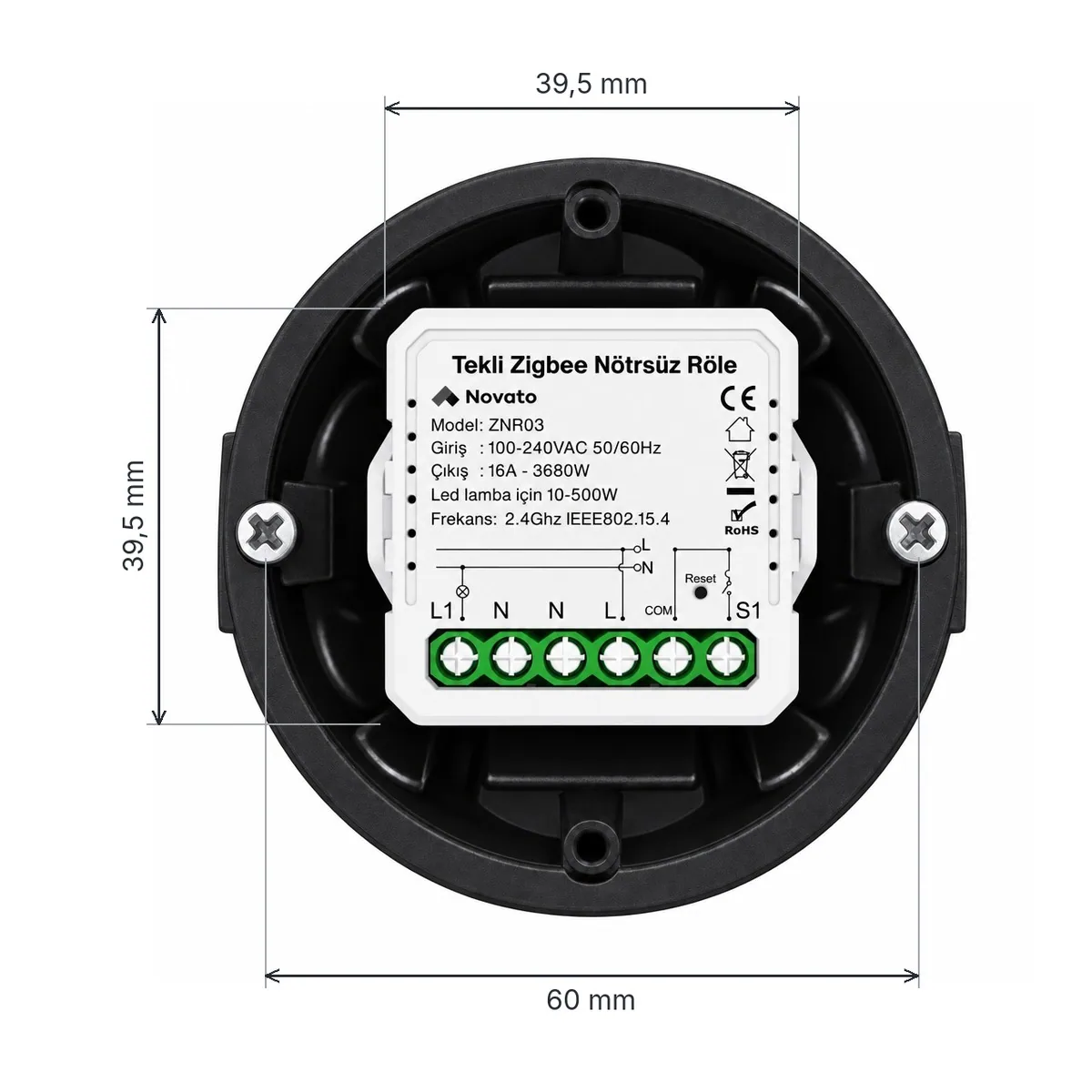

Standart kasaya uygun ölçü
Gövde ölçüsü 39,5 × 39,5 mm, kalınlığı 18 mm’dir. Vida aralığı 60 mm olan standart sıva altı anahtar kasasında, anahtarın arkasındaki boşluğa yerleşir. Priz arkasına, buat içine ya da panoda sigorta rayına da konumlandırılabilir. Klemensler vidalıdır ve 1,5 mm² kablo rahatça bağlanır.
Tek çıkış 16 A taşır. Bu da 3680 W’a kadar yük anlamına gelir. LED lambada 10 ile 500 W arasında çalışır. Nötrsüz röleler çalışmak için lamba üzerinden çok küçük bir akım geçirir. Bu yüzden 10 W altındaki bazı LED lambalarda kapalıyken hafif göz kırpma görülebilir. Bu durumda lambaya paralel bir kapasitör takılır. Kapasitör kutudan çıkmaz ve ayrıca temin edilir.
- 39,5 × 39,5 mm18 mm kalınlık
- 3 yerkasa, buat, ray
- 16 A3680 W, LED 10–500 W

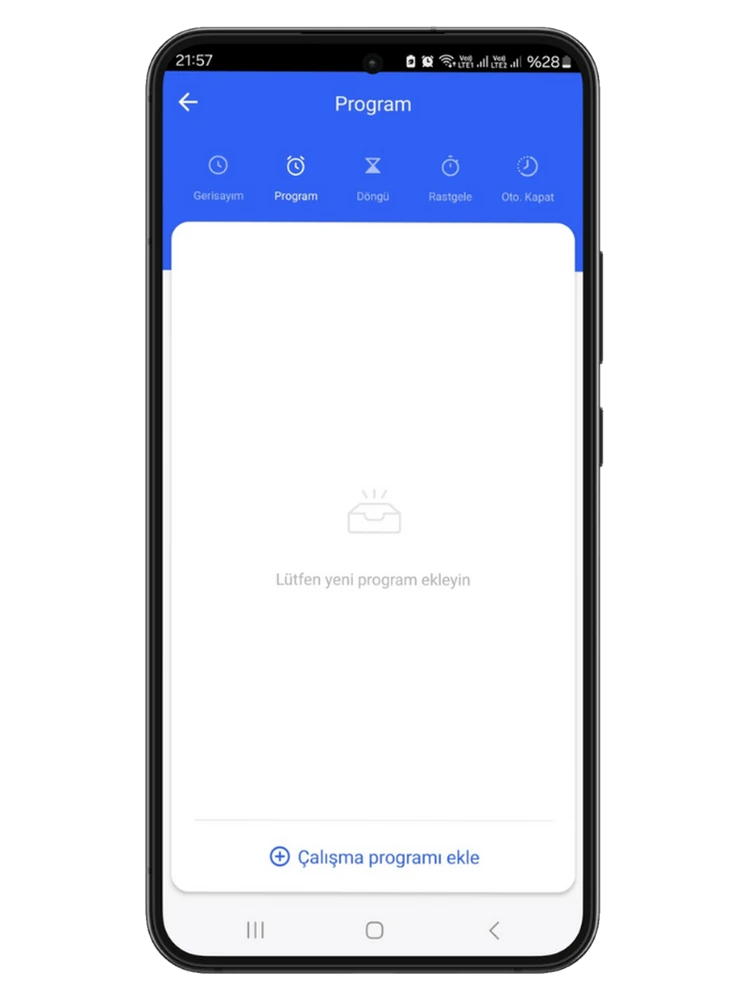

Zamanlama seçenekleri
Program sekmesinden ışığın hangi gün ve saatte açılıp kapanacağını belirleyebilirsiniz. Bahçe aydınlatması akşam yanıp gece yarısı sönebilir. Çocuk odası ışığı 22.00’de kapanabilir. Geri sayım ile 15 dakika sonra kapanmasını, döngü ile belirli aralıklarla çalışmasını ayarlayabilirsiniz. Rastgele mod, tatildeyken ışıkları evde biri varmış gibi açıp kapatır.
Cihaz saat bilgisini internetten alır. Programların çalışması için modemin internete bağlı olması gerekir.
- Programgün ve saat ayarı
- Geri sayımsüre bitince kapanır
- Rastgeletatilde kullanım

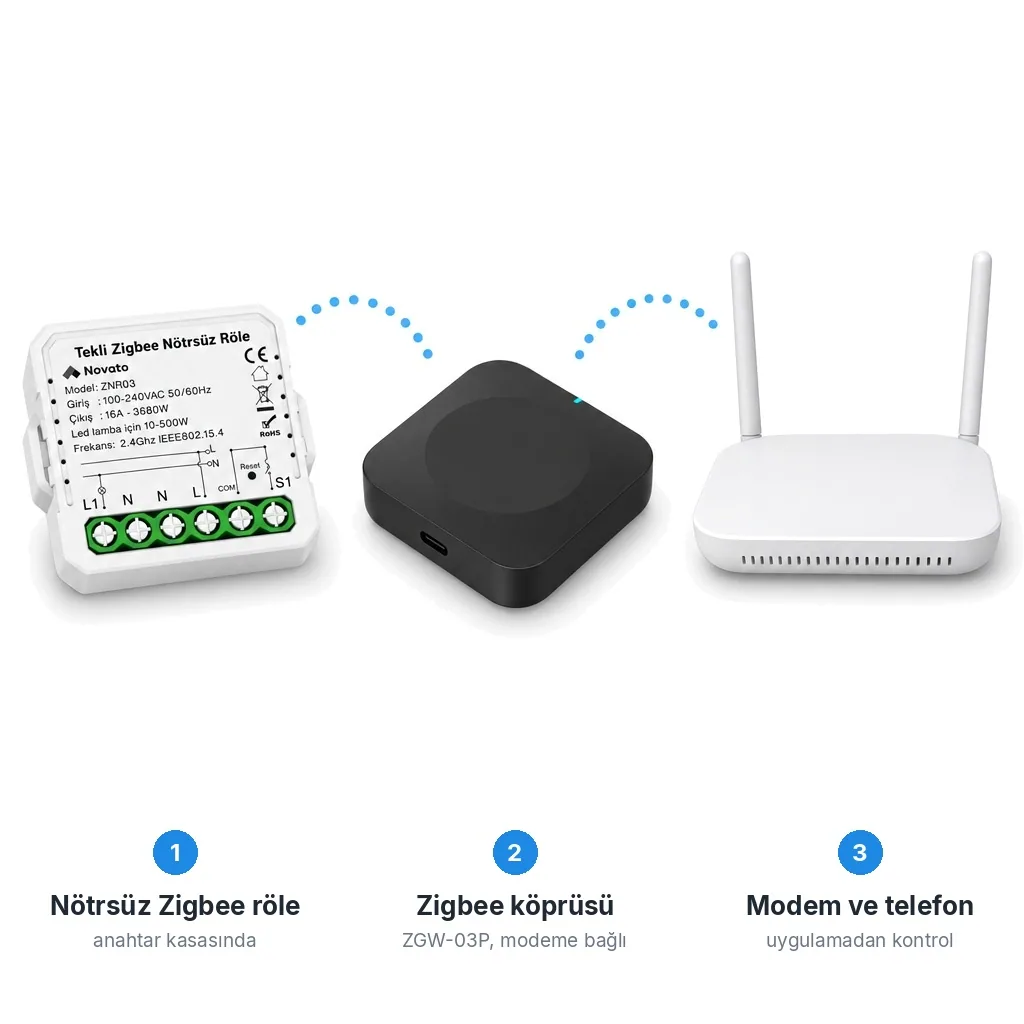

Zigbee köprüsü ile çalışır
Bu modül Wi-Fi ağınıza bağlanmaz. Evde Tuya Smart ya da Smart Life ile çalışan bir Zigbee köprüsü olmalıdır, örneğin ZGW-03P Zigbee ve Bluetooth köprüsü. Köprü modeme bağlanır, modül köprüye. Bir köprüye onlarca Zigbee cihaz eklenir. Evde zaten köprü varsa ek cihaz almanız gerekmez.
Nötrsüz modül düşük güçle çalıştığı için Zigbee ağında uç cihaz olarak yer alır, yani sinyal tekrarlamaz. Köprüye uzak bir kasadaysa aradaki nötrlü Zigbee röle ya da anahtarlar sinyali taşır. Kasanızda nötr varsa sinyal tekrarlayan nötrlü model ZRM01 daha uygundur. Köprü istemiyorsanız Wi-Fi modeli WRM01 vardır. O da nötr ister.
- KöprüZGW-03P gibi
- Uç cihazsinyal tekrarlamaz
- Onlarca cihaztek köprüde
Öne çıkanlar
Kurulumda ve günlük kullanımda en çok işinize yarayan noktaları burada toplu görebilirsiniz.
- Nötr gerektirmez
Yalnız faz ve lamba kablosu olan eski kasalarda çalışır. Kasaya nötr çekmeden akıllı kontrol sağlar.
- Mevcut anahtarla uyumlu
Duvar anahtarınız COM ve S1 uçlarına bağlanır ve kullanmaya devam edilir. Anahtardan yaptığınız işlem uygulamada anında görünür.
- Kompakt gövde ve 16 A çıkış
39 × 39 × 18 mm ölçüleriyle standart anahtar kasasına sığar. 16 A, 3680 W yük anahtarlar. LED lambada 10 ile 500 W arasında çalışır.
- Zigbee köprüsüyle çalışır
Tuya uyumlu Zigbee köprüsüne bağlanır ve Wi-Fi ağınızı meşgul etmez. Home Assistant tarafında Zigbee2MQTT ve ZHA ile yerel kullanılır.
- 5 zamanlama seçeneği
Program, geri sayım, döngü, rastgele ve otomatik kapanma modlarıyla ışığı belirlediğiniz düzende çalıştırabilirsiniz.
- Uygulama ve sesli kontrol
Tuya Smart, Smart Life, Amazon Alexa ve Google Asistan ile kullanılabilir. Siri Kestirmeleri ile senaryo çalıştırılabilir.
Kurulum
Bağlantı elektrik işidir. Kendiniz kurmayacaksanız bir elektrikçiden destek almanızı öneririz.
- Enerjiyi kapatın
Panodan sigortayı kapatın. Duvar anahtarını sökün ve kontrol kalemiyle faz kablosunu ve lambaya giden kabloyu tespit edin. Nötr aramanız gerekmez.
- Besleme ve çıkışı bağlayın
Fazı L girişine, lambaya giden kabloyu L1 çıkışına bağlayın. Röleye nötr bağlanmaz. Lambanın nötrü tesisatta olduğu gibi kalır.
- Anahtarı bağlayın
Duvar anahtarının iki ucunu rölenin COM ve S1 uçlarına bağlayın. Modülü kasaya yerleştirip anahtarı yerine takın.
- Köprüye ekleyin
Zigbee köprünüz Tuya Smart ya da Smart Life uygulamasında önceden ekli olmalıdır. Enerjiyi verin, gösterge yanıp söner. Köprü sayfasından Zigbee alt cihaz ekleyin, modül listede görünür. Görünmüyorsa Reset düğmesine SIM kart iğnesiyle yaklaşık 5 saniye basılı tutun.
Kurulumda dikkat edilmesi gerekenler
- Anahtar uçlarına faz vermeyin. COM ve S1 uçları yalnız anahtarın iki ucu içindir. Faz yalnız L girişine bağlanır.
- Çok düşük güçlü LED lambada göz kırpma olabilir. Nötrsüz röle çalışmak için lamba üzerinden çok küçük bir akım geçirir. 10 W altındaki bazı LED lambalar kapalıyken hafif yanıp sönebilir. Lambaya paralel bir kapasitör bu durumu giderir, kapasitör kutudan çıkmaz.
- Çıkış kuru kontak değildir. L1 ucundan lambaya faz çıkar. Kombi ya da garaj motoru gibi tetik girişli cihazlar için kuru kontak röle WKM02 kullanılır.
- 16 amper sınırını aşmayın. LED lambada 500 W sınırına dikkat edin. Pompa ve ısıtıcı gibi büyük yüklerde araya kontaktör ekleyin.
- Köprü olmadan çalışmaz. Modül Wi-Fi’a bağlanmaz, Tuya uyumlu Zigbee 3.0 köprüsü gerekir. Köprüsüz kullanım için Wi-Fi modeli WRM01 vardır, ancak o model nötr ister.
Klemensler ne işe yarar
Cihazın altında tek sıra halinde 6 vidalı klemens bulunur: L1, N, N, L, COM ve S1. Nötrsüz kurulumda N uçları boş kalır.
LFaz girişi. Şebeke fazı buraya gelir, modül yalnız bu hatla beslenir.L1Röle çıkışı. Lambaya giden faz kablosu buraya bağlanır.COM · S1Duvar anahtarının iki ucu. Anahtara faz taşımazsınız, yalnız bu iki uca bağlarsınız.N · NNötrsüz kurulumda boş kalır. Lambanın nötrü tesisattaki nötr hattında kalır.ResetEşleştirme düğmesi. Modül köprüye eklenmiyorsa SIM kart iğnesiyle yaklaşık 5 saniye basılı tutunca gösterge yanıp söner.
Zamanlayıcı ve ayarlar
Uygulamada her mod ayrı ayrı ayarlanır. Aydınlatmada en sık Program ve Rastgele modları tercih edilir.
- Program
Haftanın günlerine ve saatlere göre çalışma planı oluşturur. Örneğin her akşam 19.00’da açılır, 23.30’da kapanır.
- Geri Sayım
Belirlediğiniz sürenin sonunda röle kapanır ya da açılır. Örneğin 15 dakika sonra ışık söner.
- Döngü
Belirlediğiniz aralıklarla açılıp kapanmayı tekrarlar. Örneğin her 30 dakikada bir 5 dakika çalışır.
- Rastgele
Işık rastgele saatlerde açılıp kapanır. Tatildeyken evde biri varmış gibi görünmesine yardımcı olur.
- Oto. Kapat
Röle açıldıktan birkaç saniye sonra kendiliğinden kapanır. Kısa süreli çalışması gereken cihazlar için uygundur.
- Son durumu hatırla
Elektrik kesilip geldiğinde röle son konumuna döner. İsterseniz her zaman açık ya da kapalı başlamasını seçebilirsiniz.
Kendi senaryolarınızı kurun
Röle, uygulamada hem koşul hem eylem olarak kullanılabilir. Aynı hesaptaki sensörlerle birlikte çalıştırabilirsiniz.
-
Gün batımındakonuma göre her günBahçe ışığı açılsıngece 00.00’da kapansın
-
Evden çıkıncatelefon konumuna göreAçık ışıklar kapansıntüm röleler tek kuralda
-
Koridorda hareket olursahareket sensörü ile, geceKoridor ışığı yansın5 dakika sonra sönsün
-
“Alexa, salonu kapat”sesli komutSalon ışığı kapansınanahtardan da açılır
Alexa ve Google Asistan desteği
Smart Life hesabınızı Amazon Alexa ya da Google Asistan uygulamasına bir kez bağlayabilirsiniz. Röle uygulamada bir ışık olarak görünür. “Alexa, mutfak ışığını aç” gibi komutlarla kontrol edilir. Rutinlere de eklenebilir. Siri için Smart Life içinde kurduğunuz senaryoyu Siri Kestirmeleri’ne eklersiniz. Apple HomeKit desteği yoktur.
- Amazon AlexaEcho ile uyumlu
- Google AsistanNest ile uyumlu
- SiriKestirmeler ile

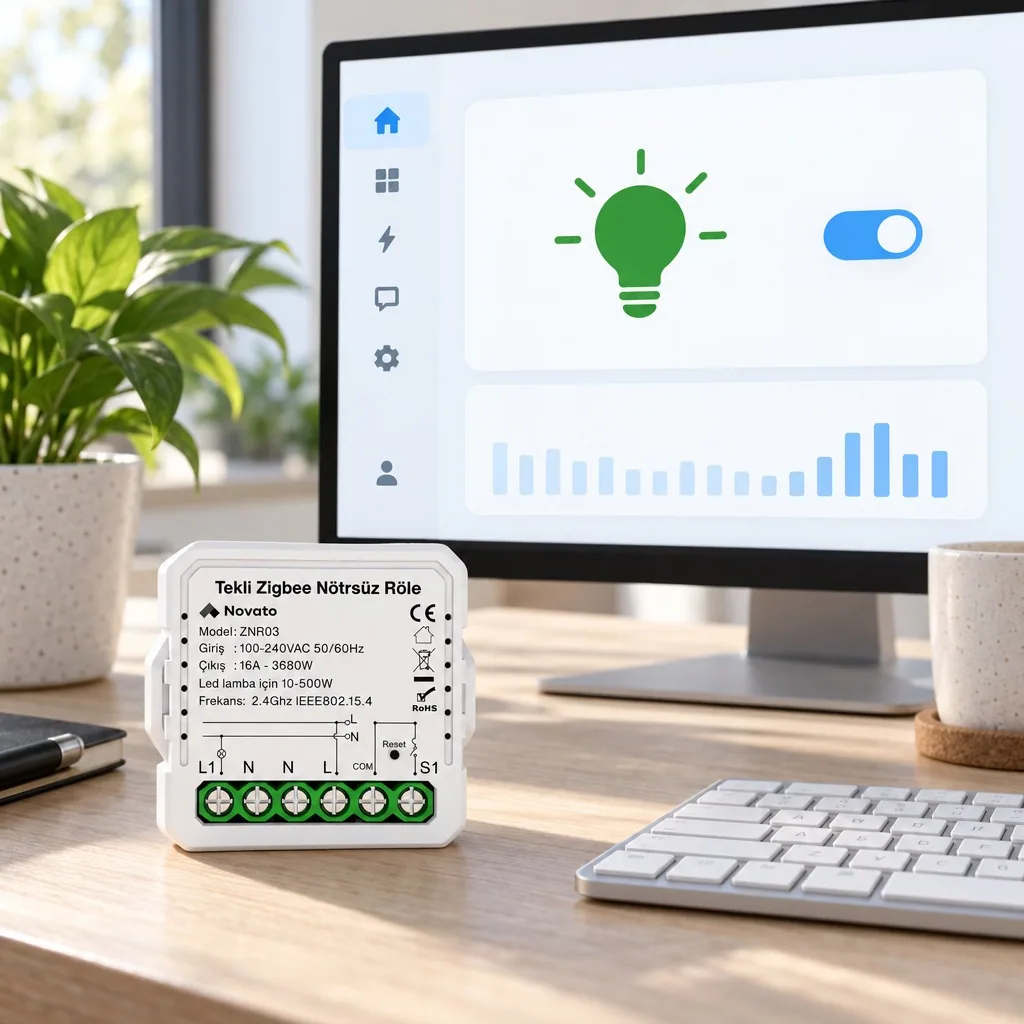

Home Assistant ile kullanın
Modül Zigbee2MQTT veritabanında tanımlıdır. Home Assistant’ta Zigbee2MQTT ya da ZHA ile, bir Zigbee dongle üzerinden doğrudan ve bulut kullanmadan eklenebilir. Anahtar durumu bir varlık olarak görünür. Anahtar tipi ve elektrik kesintisi davranışı Zigbee2MQTT ayarlarından seçilebilir. Otomasyonlarda koşul ve eylem olarak kullanılabilir. Tuya köprüsüyle kullanıyorsanız resmi Tuya entegrasyonu da modülü bulut üzerinden gösterir.
- Zigbee2MQTTyerel kullanım
- ZHAdongle ile ekleme
- Tuyabulut seçeneği
Tuya Smart Life Web Kontrol
Aynı hesabınızı tarayıcıdan da kullanabilirsiniz. device.tuyasmart.com adresine girip telefondaki uygulamanın profil sekmesindeki QR okuyucuyla oturum açabilirsiniz. Rölenin durumu, programları ve senaryoları büyük ekranda görüntülenir. Evinizin kat planını oluşturup cihazları plan üzerine yerleştirebilirsiniz.
- Tarayıcıdanbilgisayarda kullanım
- QR ile giriştelefondan onay
- Aynı hesapcihazlar ve kurallar
Platform ve bağlantı tipi
Cihaz Tuya Smart veya Smart Life ile yönetilir, Zigbee köprü üzerinden bağlanır.
Tuya Smart ve Smart Life
Tuya Smart ve Smart Life aynı platformu kullanır. Tek hesapta tüm Tuya uyumlu cihazlar bir araya gelir.
Zigbee 3.0
Zigbee bir bağlantı tipidir. Cihaz modeme değil, Tuya uyumlu bir Zigbee köprüye bağlanır.
Hangi model size uygun
Röle modüllerinde temel fark çıkış sayısı, bağlantı tipi ve nötr gereksinimidir.
| Model | Çıkış | Bağlantı | Kime uygun |
|---|---|---|---|
| ZNR03, bu ürün | 1 çıkış, 16 A, nötrsüz | Zigbee, köprü şart | Kasasında nötr olmayan ve nötr çekmek istemeyenler |
| ZRM02 | 2 çıkış, 2 anahtar girişi | Zigbee, köprü şart | Komütatör yani çift anahtarlı kasalar |
| WRM01 | 1 çıkış, 10 A | Wi-Fi, köprü gerekmez | Köprüsü olmayan ve tek cihaz kuracaklar |
| ZNR02 | 2 çıkış, nötrsüz | Zigbee, köprü şart | Nötrsüz kasada komütatör yani çift anahtar |
| ZRM01 | 1 çıkış, 10 A, nötrlü | Zigbee, köprü şart | Kasasında nötr olanlar, sinyal tekrarlayan modül isteyenler |
| WKM02 | 1 kuru kontak, 16 A | Wi-Fi, köprü gerekmez | Kombi, garaj motoru gibi tetik girişli cihazlar |
Kasanızda nötr yoksa doğru seçim bu modeldir. Aynı nötrsüz kasada iki anahtar varsa ZNR02, kasada nötr varsa sinyal tekrarlayan ZRM01, köprü yoksa Wi-Fi sürümü WRM01 daha uygun olur.
Teknik özellikler ve kutu içeriği
Teknik bilgiler ve kullanım sınırlarını aşağıdaki iki kartta toplu olarak görebilirsiniz.
Nötrsüz tek çıkışlı Zigbee röle
- Bağlantı
- Zigbee 3.0, IEEE 802.15.4, 2,4 GHz
- Besleme
- 100–240 V AC, 50/60 Hz, yalnız faz, nötr gerekmez
- Çıkış
- 1 kanal, L1 ucundan faz çıkışı
- Anahtarlama
- 16 A, 3680 W, LED lambada 10 ile 500 W
- Anahtar girişi
- COM ve S1 uçları, kalıcı ya da bas-çek tipi seçilir
- Boyut
- 39 × 39 × 18 mm
- Montaj
- Anahtar kasası, buat
- Kapasitör
- Kutuda yoktur, düşük güçlü LED göz kırparsa ayrıca alınır
- Eşleştirme
- Köprü sayfasından alt cihaz ekleme, gerekirse Reset düğmesine SIM kart iğnesiyle 5 saniye basılı tutun
- Belgeler
- LVD, EMC, TSE, CE, RoHS
- Kutuda
- Röle modülü
Uyumluluk ve sınırlar
- Uygulama
- Tuya Smart, Smart Life
- Sesli asistan
- Amazon Alexa, Google Asistan, Siri Kestirmeleri ile senaryo
- Apple HomeKit
- Desteklenmez
- Home Assistant
- Zigbee2MQTT ve ZHA ile yerel, Tuya entegrasyonu ile bulut
- Köprü
- Tuya uyumlu Zigbee köprüsü gerekir, örneğin ZGW-03P
- Ağ rolü
- Uç cihaz, sinyal tekrarlamaz
- Wi-Fi
- Yoktur, modeme doğrudan bağlanmaz
- Paylaşım
- 20 kişiye kadar, grup kontrolü
- Elektrik kesintisi
- Son durumu hatırlar, ayar değiştirilebilir
- Nötrsüz kasa
- Çalışır, faz ve lamba kablosu yeterli
- Kuru kontak
- Yoktur, çıkış fazdır
- Garanti
- Teslim tarihinden itibaren 2 yıl
Sık sorulanlar
Nötr kablom yok, bu röle çalışır mı?
Evet. Bu modül nötr olmayan kasalar için tasarlanmıştır. Kasada yalnız faz ve lambaya giden kablo varsa yeterlidir. Faz L girişine, lamba kablosu L1 çıkışına, anahtar COM ve S1 uçlarına bağlanır. Röleye nötr bağlanmaz.
Kutudan kapasitör çıkıyor mu?
Hayır, kutuda yalnız röle bulunur. Röle kapasitörsüz çalışır. Nötrsüz röleler lamba üzerinden çok küçük bir akım geçirdiği için 10 W altındaki bazı LED lambalar kapalıyken hafif göz kırpabilir. Bu durumda lambaya paralel bir kapasitör takılır ve ayrıca temin edilir.
Kasaya sığar mı?
Evet. Gövde 39 × 39 × 18 mm ölçüsündedir ve standart sıva altı anahtar kasasında anahtarın arkasındaki boşluğa sığar. Kasa değiştirmeniz gerekmez.
Mevcut anahtarımı kullanmaya devam edebilir miyim?
Evet. Anahtarın iki ucunu COM ve S1 uçlarına bağladığınızda ışığı anahtardan açıp kapatabilirsiniz. Anahtardan yaptığınız işlem uygulamada eş zamanlı görünür. Klasik kalıcı anahtar varsayılan ayardır. Bas-çek yaylı buton için ayar uygulamadan değiştirilir.
Vaviyen tesisatımda kullanabilir miyim?
Evet. İki noktadan kumandalı vaviyen anahtarlar yerinde kalır. Anahtar çiftinin uçları rölenin COM ve S1 uçlarına bağlanır ve hangi anahtara basarsanız basın ışık durumu değişir. Bağlantıdan emin değilseniz kurulum öncesinde bize yazabilirsiniz.
Kaç watt taşır, LED için sınır var mı?
16 amper yani 3680 W’a kadar yük anahtarlar. LED lambada 10 ile 500 W arasında çalışır. 10 W altında göz kırpma olursa kapasitör gerekir. Su pompası ya da ısıtıcı gibi 10 amperi aşan cihazlarda araya uygun bir kontaktör bağlanır.
Köprü ya da gateway gerekir mi?
Evet. Modül Zigbee cihazıdır. Tuya Smart ya da Smart Life ile çalışan bir Zigbee köprüsü gerekir, örneğin ZGW-03P. Evde köprünüz varsa ek cihaz almanız gerekmez. Köprü istemiyorsanız Wi-Fi modeli WRM01 doğrudan modeme bağlanır.
Elektrik gidip geldiğinde ışık ne olur?
Varsayılan ayarda röle son durumunu hatırlar. Kesinti öncesi açıksa açık, kapalıysa kapalı gelir. İsterseniz uygulamadan her zaman açık ya da kapalı başlamasını seçebilirsiniz.
Home Assistant ile çalışır mı?
Evet. Zigbee2MQTT veritabanında tanımlıdır ve ZHA ile de kullanılabilir. Bir Zigbee dongle üzerinden bulut olmadan Home Assistant’a eklenir. Tuya köprüsüyle kullanıyorsanız resmi Tuya entegrasyonu da destekler.
Sesli kontrol var mı, Siri çalışır mı?
Amazon Alexa ve Google Asistan hesabınızı Smart Life’a bağladığınızda ışığı sesle kontrol edebilirsiniz. Siri için Smart Life’ta bir senaryo kurup Siri Kestirmeleri’ne eklersiniz. Apple HomeKit desteği yoktur.
Çift anahtarlı kasam var, ne almalıyım?
Nötrsüz kasada iki anahtar varsa iki çıkışlı nötrsüz ZNR02 modeli ikisini de tek modülle akıllı hale getirir. Bu model tek anahtar içindir.
ZNR01 ile farkı ne?
ZNR03, ZNR01 modelinin güncellenmiş sürümüdür. Daha kararlı çalışır ve daha geniş LED lamba uyumluluğu vardır. ZNR01 yerine bu modeli öneriyoruz.
Garanti, iade ve kargo?
2 yıl Novato garantisi, teslimden sonra 14 gün koşulsuz iade. İade için WhatsApp hattımıza “iade başlat” yazmanız yeterlidir. Hafta içi 15:00’e kadar verilen siparişler aynı gün kargoya verilir, Cumartesi 11:00. Kurulumda takılırsanız WhatsApp 0212 706 49 96, 7/24.
Önce enerjiyi kesin. Elektrik bağlantısı gerektiren işleri kendiniz yapmıyorsanız bir elektrikçiden destek alın.
Zigbee köprü gerekir. Bu ürün Zigbee ile çalışır. Uygulamaya eklemek için evinizde Tuya uyumlu bir Zigbee köprü olmalıdır. Önce köprüyü uygulamaya ekleyin, ardından bu ürünü köprünün sayfasından alt cihaz olarak ekleyin. Köprünüz yoksa: ZGW-03P Zigbee + Bluetooth Köprü
Gerekenler
- Zigbee köprü cihazı
Kurulum adımları
- Tesisat tespitiMevcut duvar anahtarını sökün. Faz hattını ve lambaya giden ucu belirleyin.
- Röle besleme ve yük bağlantısıRölenin L girişine faz kablosunu, L1 çıkışına ise lambaya giden kabloyu bağlayın.
- Anahtar bağlantısıFiziksel anahtarla kontrol için anahtarın girişini COM ucuna, çıkışını S ucuna bağlayın.
Bağlantı
- Röleye nötr kablosu bağlanmaz. Lambanın nötr ucu tesisatta kalmalıdır.
- Nötrsüz kurulumda röle üzerindeki N klemensleri boş bırakılmalıdır.
- COM ve S1 klemenslerine kesinlikle faz verilmemelidir.
Uygulamaya ekleme
Google Play ya da App Store'dan Tuya Smart ya da Smart Life uygulamasını indirin.
Tuya Smart: App Store · Google Play
Smart Life: App Store · Google Play
- Zigbee köprünüzün uygulamaya ekli ve çevrimiçi olduğundan emin olun.
- Reset düğmesine SIM kart iğnesiyle yaklaşık 5 saniye basılı tutun. Gösterge hızlı yanıp sönünce cihaz eşleştirme modundadır.
- Uygulamada Zigbee köprünüzün sayfasından alt cihaz ekleyin.
Sıfırlama
Zigbee, WiFi ve Bluetooth gibi kablosuz bir iletişim protokolüdür. Ancak özellikle akıllı ev sistemleri için tasarlanmış olması sayesinde, ev otomasyonunda stabil, verimli ve güvenilir bir yapı sunar.
⚙️ Zigbee Nasıl Çalışır?
Zigbee cihazlar doğrudan modeme bağlanmaz. Bunun yerine Zigbee Köprü (Hub/Gateway) adı verilen merkezi bir yöneticiye bağlanır. Bu köprü şunları sağlar:
- Cihazların sisteme tanıtılması,
- Cihazların birbirleriyle haberleşmesi,
- İnternet üzerinden uzaktan kontrol edilebilmesi.
⚡ Zigbee’nin En Önemli Avantajları
1. Modeminizi Yormaz:
Onlarca cihazı WiFi ağına bağlamak modemi yorabilir. Zigbee sisteminde ne kadar cihazınız olursa olsun modeminiz sadece köprü cihazını görür.
2. Çok Düşük Güç Tüketimi:
WiFi bağlantıya göre çok az enerji harcar. Kablosuz sensörlerin pil ömrü çok daha uzun süre dayanır.
3. İnternetsiz Çalışabilme:
İnternet kesilse bile yerel otomasyonlarınız (örn: hareket sensörünün ışığı yakması) çalışmaya devam eder.
4. Mesh Network (Sinyal Tekrarlayıcı):
Elektrikle çalışan her Zigbee cihazı (priz, anahtar) sinyali güçlendirerek bir sonrakine iletir. Cihaz sayısı arttıkça kapsama alanı genişler.
🤔 Zigbee mi, WiFi mi?
- Az sayıda cihaz için: Sadece 1-2 ürün kullanacaksanız WiFi modelleri seçebilirsiniz. Ekstra köprü maliyeti oluşmaz.
- Kapsamlı bir akıllı ev için: Zigbee teknolojisi daha stabil ve verimli bir seçenek olacaktır. Uzun vadede bağlantı kararlılığı ve ağ yönetimi açısından büyük avantaj sağlar.
⚠️ Uyumluluk Hakkında Önemli Uyarı
Zigbee protokolünde markalar arası tam evrensellik her zaman mümkün olmayabilir. Sitemizde yer alan Zigbee ürünler Tuya ekosistemi ile tam uyumludur.
Ürünlerimizi Tuya destekli köprüler veya Zigbee2MQTT platformu haricinde, farklı markaların kendi kapalı devre sistemlerine (örneğin Philips Hue, Xiaomi vb. köprülerine) eklemeniz mümkün olmayabilir veya ekleyebilseniz bile kararlı çalışmayabilir ya da tüm özellikleri görünmeyebilir. Sitemizdeki Zigbee ürünler en iyi Tuya uyumlu Zigbee köprüler ile çalışır.
🏠 Tuya Zigbee Köprülerimiz
Zigbee sistemi kurmaya karar verdiyseniz, sitemizdeki Ağ Geçitleri sayfasından Tuya uyumlu modelleri inceleyebilirsiniz.
- Başlangıç İçin: Priz Tipi Gateway (ZGW-02) veya Type-C Gateway (ZGW-03)
- Profesyonel Projeler İçin: Kablolu Zigbee LAN + WiFi Gateway (ZGW-06)
Kargo
3000 TL ve üzeri siparişlerde kargo ücretsizdir. 3000 TL altındaki siparişlerde, ödeme kısmında bir kısmı bizim tarafımızdan karşılanan küçük bir kargo bedeli sepetinize eklenir. Sipariş verdiğiniz akıllı ev ürünleri, İstanbul Bahçeşehir adresimizden aynı gün kargoya verilir.
Saat 15:00'dan önce verdiğiniz siparişler aynı gün kargoya verilir.
Paketleme
Siparişleriniz birinci kalite havalı naylon veya koli ile özenli bir şekilde paketlenir.
Teslimat
Kargo firmaları, genellikle İstanbul'dan 600 km'ye kadar olan mesafedeki şehirlere ertesi gün, 600 km üzerindeki mesafelere ise 2 gün içinde teslimat yapabilmektedir.
Zigbee nedir?
Zigbee; Bluetooth, WiFi ve RF gibi diger teknolojilerden farkli bir kablosuz iletisim protokolüdür. Mesh agi destegi, yüksek güvenligi, uzun pil ömrü ve internetsiz senaryolarda calisabilmesi gibi özellikleri sayesinde, akilli ev uygulamalarinda en cok tercih edilen protokollerden biridir.
Hub, köprü, gateway vs gerekiyor mu?
Evet, bu ürün Zigbee baglantiya sahip oldugu için, uyumlu Zigbee köprü gerekmektedir. Ag Gecitleri sayfamizdan uygun bir Zigbee gateway secebilirsiniz.
Nötr Kablo gerekiyor mu?
Hayır, bu ürün nötr hattı gerektirmeden çalışır. Eski elektrik tesisatlarında bile rahatlıkla kullanılabilir. Kutu içerisinde yer alan kapasitörü, lambanız göz kırpma yaparsa lambanın faz ve nötr uçlarına paralel bağlayabilirsiniz.
Hangi uygulamayı indirmeliyim?
Google Play ya da AppStore üzerinden Tuya Smart isimli ya da Smart Life isimli uygulamayi indirebilirsiniz. Iki uygulama da tamamen ayni olup ücretsizdir, sadece isimleri farklidir.
Tuya, Smart Life yazılımları ücretli mi ?
Hayır, uygulamadaki tüm temel özellikler tamamen ücretsizdir ve abonelik vs gerektirmez. Sadece kameralar için bulut depolama, yapay zeka görüntü analizi gibi gelişmiş özellikler ücretlidir ve uygulama üzerinden isteğe bağlı satın alınabilir.
Bir cihazı en fazla kaç kişi kullanabilir?
Cihazi kendi hesabiniza kurduktan sonra, 20 kisiye kadar cihazin kullanimini paylasabilirsiniz.
Diğer cihazlar ile birlikte otomasyon kurabilir miyim?
Evet, uygulamadaki akilli yasam sekmesinden yeni senaryo olusturarak, zamana, konuma ya da ayni hesaptaki diger cihazlarin durumuna göre gelismis otomasyonlar olusturabilirsiniz.
Belirli saatlerde açılıp kapanacak şekilde ayarlanabiliyor mu?
Evet, uygulamadaki akilli yasam sekmesinde cihazi zamana göre programlayabilirsiniz. Cihaz zamani internetten aldigi için, zamana göre otomasyonlari gerceklestirebilmesi için internete bagli olmalidir.
Cihaz evimdeki normal kasaya sığar mı?
Evet, cihaz sadece 39x39x18mm boyutlarinda oldugu için piyasadaki standart kasalara uyum saglamaktadir. Kirma, dökme, kasa degisimi olmadan monte edilebilir.
Röleyi bağladıktan sonra anahtarı kullanmaya devam edebilir miyim?
Evet, duvar anahtarinizin cikislarini baglanti semasindaki gibi s1-s2 uclarina bagladiginizda, anahtar üzerinden kontrol edebilirsiniz. Anahtar üzerinden ac kapa yaptiginizda es zamanli olarak uygulama üzerinde de röle durumu degismektedir.
Google Asistan-Gemini, Alexa, Siri desteği var mı?
Cihazi Tuya uygulamasina tanittiktan sonra, Google Home veya Alexa hesaplarinizi entegre ederek, cihazi bu platformlar üzerinden de kontrol edebilirsiniz. Siri ile kullanim için ise, Tuya uygulamasindaki Akilli Yasam bölümünden bir senaryo olusturmaniz ve bu senaryoyu Siri Kestirmeleri ne eklemeniz gerekmektedir.
Elektrik gidip geldiğinde son durumdan devam ediyor mu?
Evet, cihaz varsayilan olarak son durumu hatirla secenegi aktif sekilde gelmektedir. Dilerseniz, elektrik kesintisi sonrasi cihazin acik veya kapali konumda baslamasini tercih ederek bu ayari degistirebilirsiniz.
Hangi tür anahtarları kullanabilirim? Bas-çek tipi anahtarlar uygun mudur?
Cihaz, varsayilan olarak standart kalici durum (ac/kapa) anahtar ayariyla gelmektedir. Dilerseniz, cihaz ayarlarindan anahtar tipini bas-cek (yayli) anahtar olarak degistirebilirsiniz.
Grup kontrol özelliği mevcut mu? Tüm cihazları tek bir tuşla kontrol edebilir miyim?
Evet, grup kontrol özelligi mevcuttur. Tuya uygulamasi üzerinden birden fazla cihazi gruplayarak, tek bir tusla tümünü ayni anda acip kapatabilirsiniz.
Garanti süresi nedir?
Magaza sayfamizda satilan ürünlerin garanti süresi, kosulsuz sartsiz, teslim tarihinden itibaren 2 yildir.
Cihazın sertifikaları var mı? Güvenlik standartlarını karşılıyor mu?
Cihazimiz, uluslararasi güvenlik standartlarina tamamen uygun olup gerekli tüm sertifikalara sahiptir. LVD (Alcak Gerilim Direktifi) ve EMC (Elektromanyetik Uyumluluk) testlerini basariyla gecmistir. Bu testler, hem uluslararasi akredite kuruluslar hem de TSE (Türk Standartlari Enstitüsü) tarafindan titizlikle yapilmistir.
Home Assistant, Zigbee2MQTT uyumlu mu?
Evet, cihaz Zigbee2mqtt veritabaninda mevcuttur ve tüm özellikleri ile kullanilabilir.
