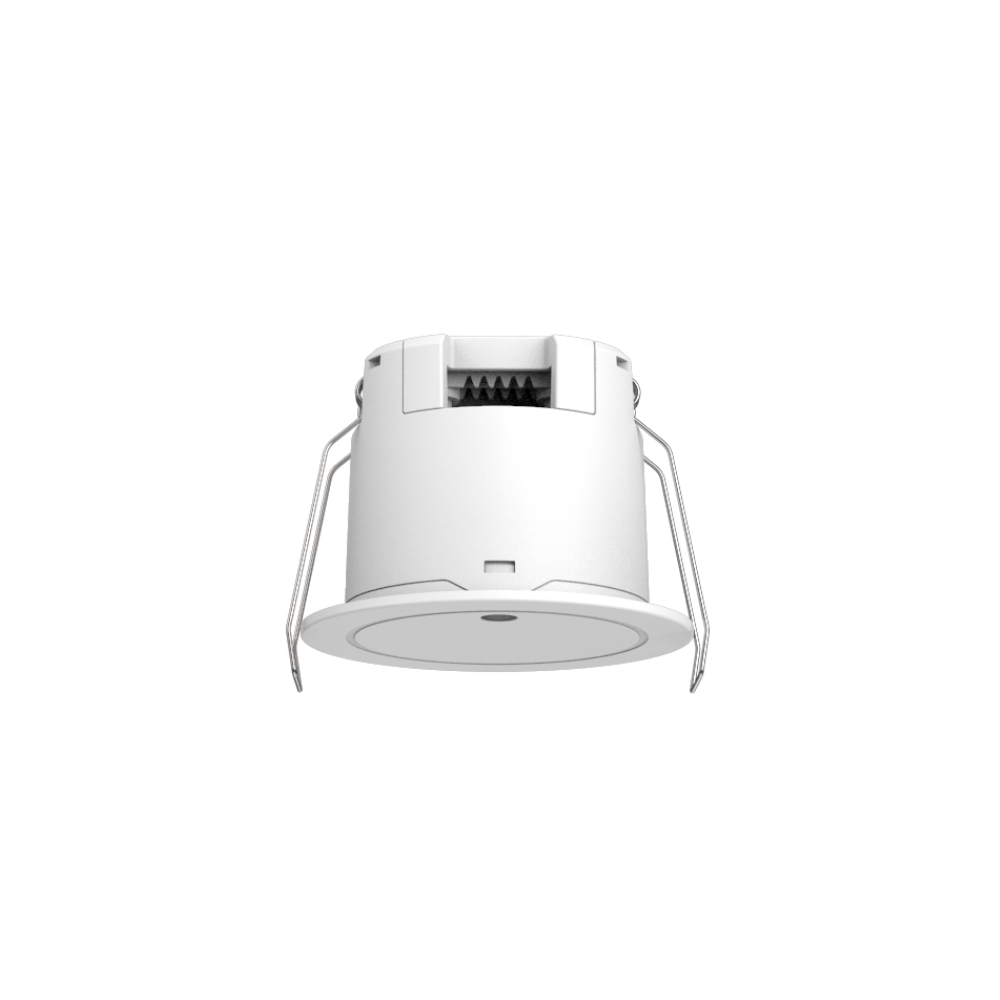

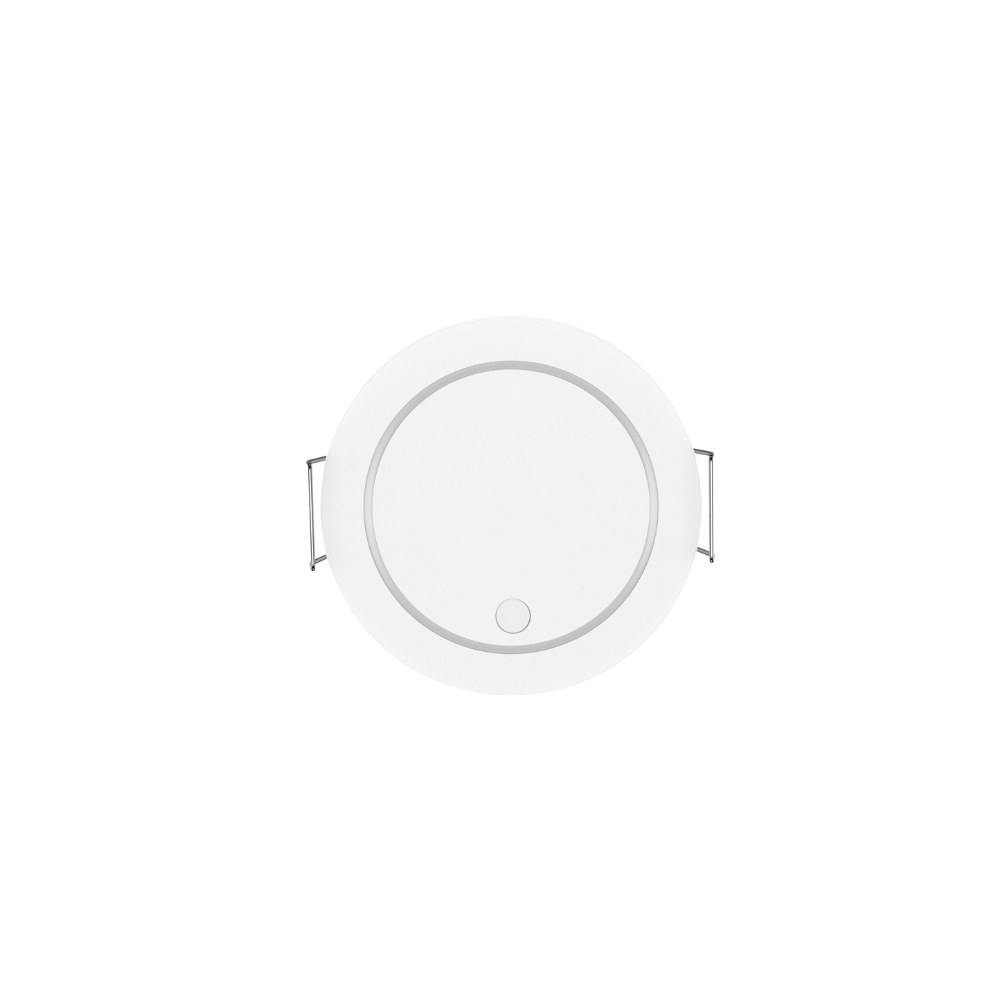

Zigbee 24 Ghz Tavan Tipi İnsan Varlığı Sensörü

Novato ZİS-04, 24GHz radar tabanlı algılama teknolojisi ile donatılmış, yalnızca hareketi değil sabit duran insan varlığını da algılayabilen yeni nesil bir Zigbee insan varlığı sensörüdür. Akıllı evlerden ticari binalara kadar geniş bir kullanım alanında, konforu artırırken enerji tüketimini azaltmak için tasarlanmıştır.

Geleneksel PIR sensörlerin algılayamadığı mikro hareketleri (nefes alma, vücut salınımı gibi) tespit ederek, ortamda gerçekten bir insan olup olmadığını güvenilir şekilde belirler.

Gelişmiş Radar Algılama Teknolojisi

Novato ZİS-04, 24GHz radar frekansı kullanarak çalışır. Bu teknoloji sayesinde:

• Hareket eden kişiler algılanır

• Hareketsiz duran kişiler algılanır

• Uzun süre oturan veya uyuyan kişiler algılanmaya devam eder

• Yanlış tetiklemeler minimuma indirilir

Radar teknolojisi, PIR sensörlerde sıkça yaşanan “hareket yok → kapat” problemini tamamen ortadan kaldırır.

Zigbee Tabanlı Güvenilir Kablosuz İletişim

Sensör, Tuya Zigbee protokolü ile çalışır.

• Düşük gecikme süresi

• Stabil ve güvenilir bağlantı

• Düşük güç tüketimi

• Zigbee ağında router cihazlar üzerinden geniş kapsama

Tuya Smart ve Smart Life uygulamaları ile tam uyumludur ve Zigbee destekli akıllı ev sistemlerine kolayca entegre edilir.

Bölgesel (Sol / Sağ) Algılama Özelliği

Novato ZİS-04, algılama alanını sol ve sağ bölgeler olarak ayırabilme yeteneğine sahiptir.

• Sadece sol bölge algılama

• Sadece sağ bölge algılama

• Tüm alan algılama

Bu özellik sayesinde özellikle:

• Koridorlar

• Masa üstü alanlar

• Yatak başı uygulamalar

• Ofis bölmeleri

gibi alanlarda istenmeyen tetiklemeler engellenir.

Dahili Işık (Lüks) Sensörü

Sensör, 0 – 1200 lüks aralığında ortam aydınlığını ölçebilir.

Bu sayede:

• Gündüz ışıklar açılmaz

• Akşam otomatik devreye girer

• Gün ışığına duyarlı otomasyonlar oluşturulur

Uygulama üzerinden lüks telafisi (çarpan) ayarı yapılarak ölçüm hassasiyeti senaryoya göre optimize edilebilir.

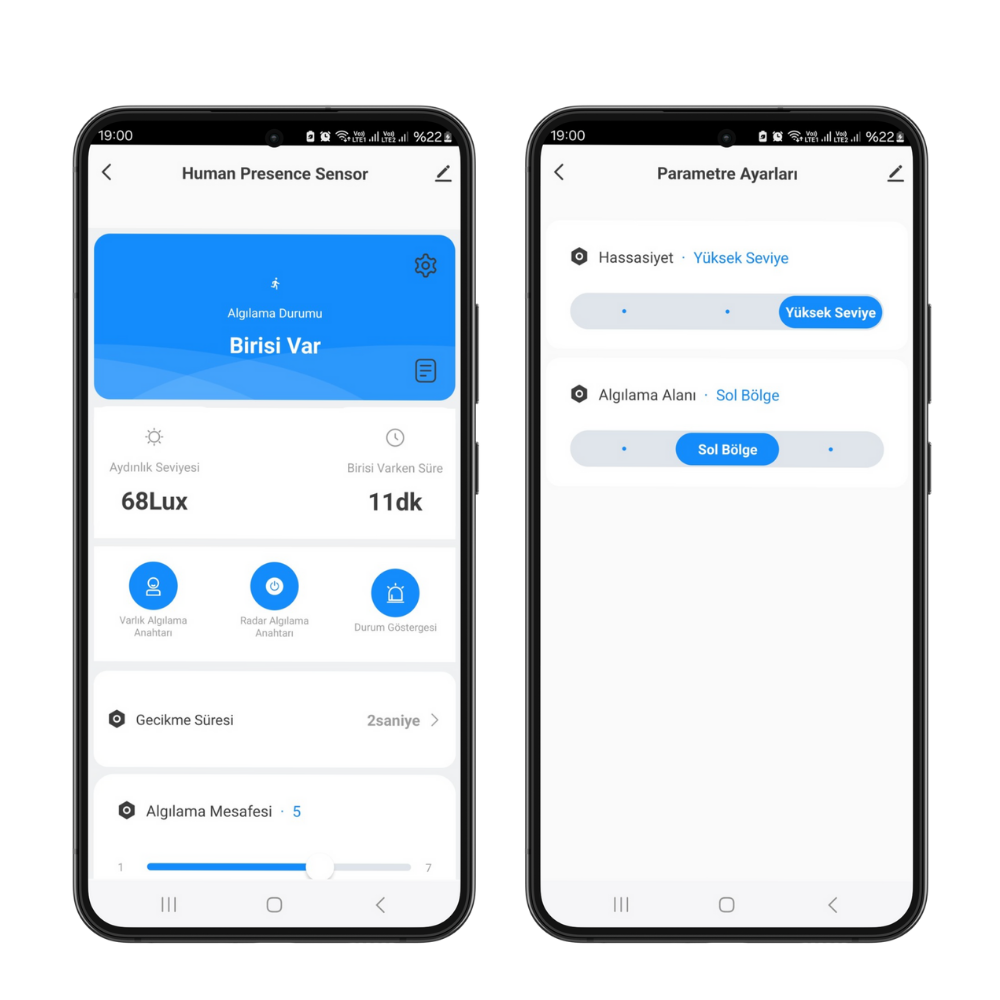

Uygulama Üzerinden Gelişmiş Kontroller

Tuya Smart / Smart Life uygulaması ile aşağıdaki tüm ayarlar yapılabilir:

Algılama ve Performans Ayarları

• 7 kademeli hassasiyet ayarı

• Hareket algılama mesafesi (maks. 5,5 m)

• Statik varlık algılama mesafesi (maks. 4 m)

Zamanlama ve Senaryo Verileri

• Alanın dolu kalma süresi

• Alanın boş kalma süresi

• Gecikme süresi ayarı (2 – 3600 saniye)

Bölge ve Işık Kontrolleri

• Sol / sağ bölge seçimi

• Lüks değerine göre otomasyon

• Lüks telafisi (ölçüm çarpanı)

Elektriksel ve Teknik Özellikler

• Çalışma Voltajı: AC 90–260V, 50/60Hz

• Radar Frekansı: 24 – 24,25 GHz

• İletim Gücü: Maks. 5 dBm

• Hareket Algılama Mesafesi: Maks. 5,5 metre

• Statik Varlık Algılama: Maks. 4 metre

• Önerilen Montaj Yüksekliği: 3 metre

• Maksimum Montaj Yüksekliği: 4 metre

• Gecikme Süresi: 2 – 3600 sn

• Işık Ölçüm Aralığı: 0 – 1200 lüks

Fiziksel Yapı ve Donanım

• Çap: ~92,23 mm

• Yükseklik: ~36,93 mm

• Montaj Tipi: Tavan montajı

Kablo Bağlantıları

• L: Faz girişi (paralel çıkış destekli)

• N: Nötr bağlantı

Buton ve LED Gösterge

• Tek buton ile:

  • Ağ eşleştirme

  • Reset / fabrika ayarları

LED Durumları:

• Enerji verildiğinde: 5 sn sabit yanar

• Ağ eşleşme modu: 3 dk hızlı yanıp söner

• Algılama sırasında:

  • Kişi algılandığında 1 kez yanar

  • Varlık devam ederse her 5 sn’de yanar

Kurulum ve Kullanım Uyarıları

• Klima ve egzoz fanlarından en az 50 cm uzaklıkta monte edilmelidir

• İnce ahşap ve cam yüzeylerden radar sinyali geçebilir

• Sensör önünde geniş metal yüzeyler bulunmamalıdır

• Cam ve parlak fayans gibi yansıtıcı alanlarda algılama mesafesi düşürülmelidir

• Aynı ortamda birden fazla sensör kullanılıyorsa aralarında en az 2,5 m mesafe bırakılmalıdır

Kullanım Alanları

• Akıllı ev sistemleri

• Ofisler ve toplantı odaları

• Oteller ve konaklama tesisleri

• Koridorlar ve ortak alanlar

• Enerji tasarrufu odaklı bina otomasyonları

Novato ZİS-04

Hareketi değil, gerçek insan varlığını algılar.
Akıllı otomasyonlarda maksimum konfor, minimum enerji tüketimi sağlar.
