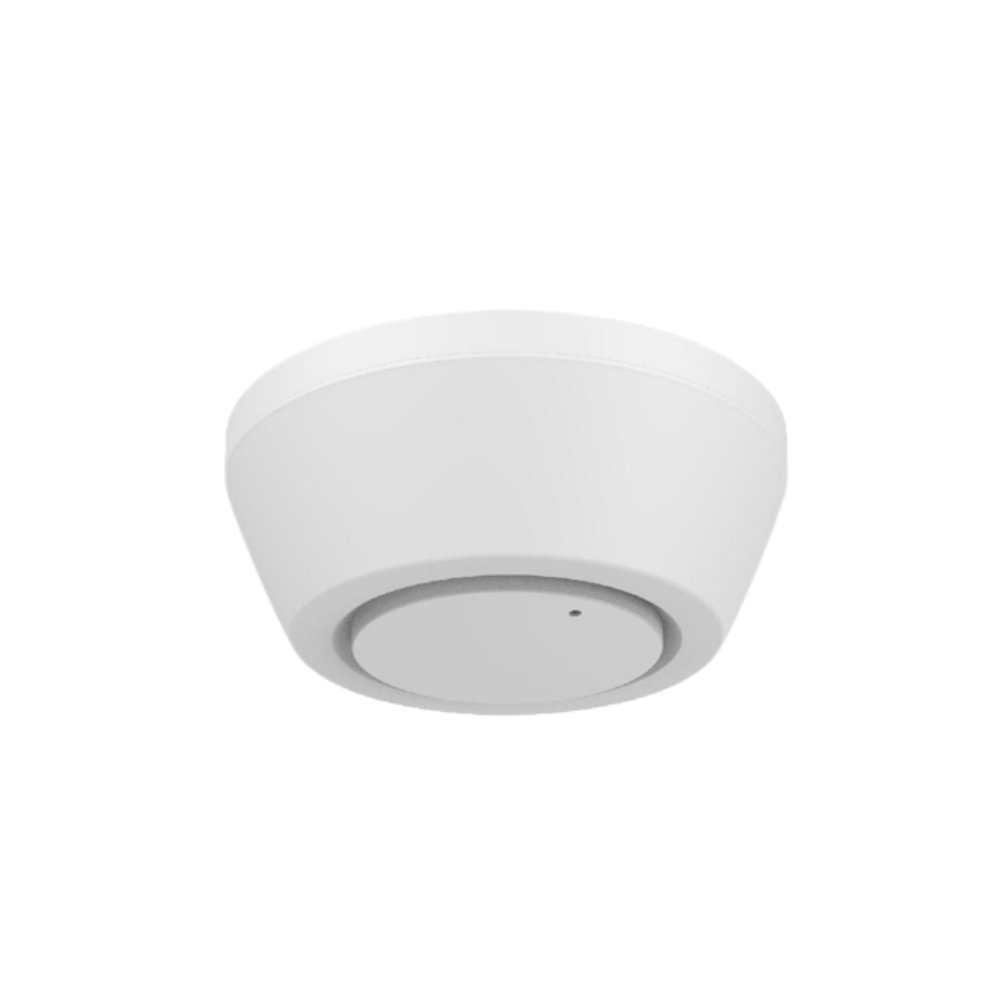

WiFi 24 Ghz Röle Çıkışlı Sıva Üstü İnsan Varlığı Sensörü
2.040,00₺
- 24 GHz radar ile hareketin yanında sabit oturan kişiyi de algılar, odada biri varken ışık sönmez.
- Dahili röle çıkışıyla lambayı ya da LED sürücüyü doğrudan açıp kapatır, ayrı anahtar gerekmez.
- Işık sensörü (0-1200 lüks) gün ışığı yeterliyken lambayı yakmaz, oda boşalınca gecikmeyle söndürür.
- Wi-Fi 2,4 GHz, köprü gerektirmez. Smart Life ve Tuya Smart ile uzaktan izleme ve ayar.
- Sıva üstü tavan montajı, 90-260 V AC. Gecikme ve mesafe DIP anahtarla da ayarlanır.
| Bağlantı |
WiFi 2.4Ghz |
|---|---|
| Güç Kaynağı |
AC 100-240V |
| Hub Gereksinimi |
Hayır |
| Yazılım |
Tuya,Smart Life |
Saat 15:00 öncesi verilen siparişler aynı gün kargolanır.
Kargo 108 TL. 3.000 TL ve üzeri ücretsiz.
Sabit oturanı da algılayan, lambayı doğrudan açıp kapatan röle çıkışlı Wi-Fi varlık sensörü
Klasik hareket sensörleri, masada çalışan ya da toplantıda hareketsiz oturan kişileri kaçırabilir ve ışığı gereksiz yere kapatabilir. Bu model 24 GHz radar ile nefes alırken oluşan küçük hareketleri de algılar. Odada biri olduğu sürece ışığı açık tutar. İçindeki röle sayesinde lambayı ayrı bir akıllı anahtar ya da röle olmadan doğrudan kontrol eder. Dahili ışık sensörü, gün ışığı yeterliyse lambayı açmaz. Sensör tavana sıva üstü monte edilir, 90-260 V AC ile çalışır. Wi-Fi ile modeme bağlanır, köprü gerekmez. Ev, ofis, toplantı odası, koridor ve otel odaları için uygundur.
- Tuya Smart / Smart Life
- Wi-Fi 2,4 GHz, köprü gerekmez
- Röle çıkışı, lambayı doğrudan sürer
- Sıva üstü tavan, 90-260 V AC
WiFi 24 Ghz Röle Çıkışlı Sıva Üstü İnsan Varlığı Sensörü
Tuya Smart- Smart Life
Sensör tavandan alanı izler. Biri içeri girdiğinde hareketi algılar, oturduğunda ise nefes alırken oluşan küçük hareketleri takip eder. Oda dolu olduğu sürece lambayı açık tutar. Son hareketten sonra ayarladığınız gecikme süresi bitince lambayı kendi rölesiyle kapatır.
Işığı açıp kapatma işlevi uygulamaya ya da internete bağlı değildir. Ayarlar sensörün içinde saklanır. Wi-Fi bağlantısı uzaktan izleme, ayar değiştirme ve diğer cihazlarla senaryo kurma içindir. Uygulama ücretsizdir, abonelik gerekmez.
- Radarsabit oturanı algılar
- Rölelambayı direkt sürer
- 0 köprüdoğrudan Wi-Fi

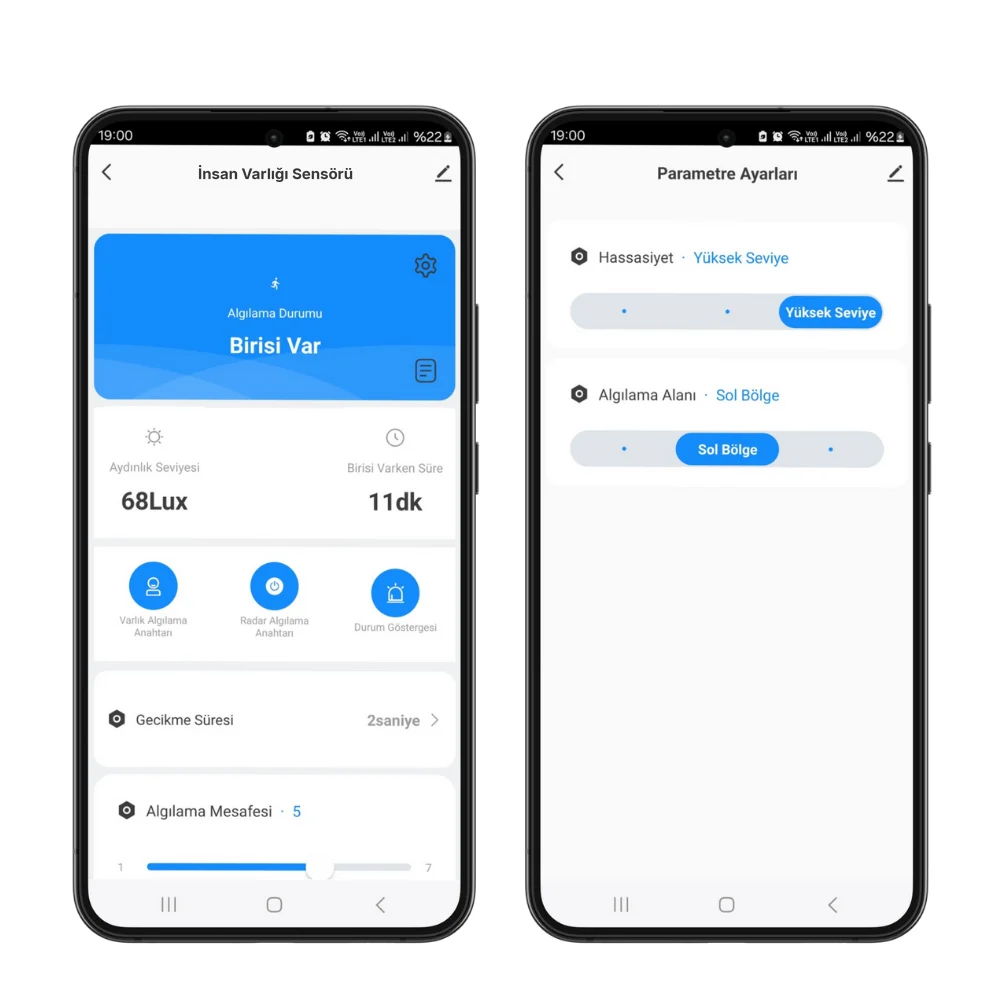

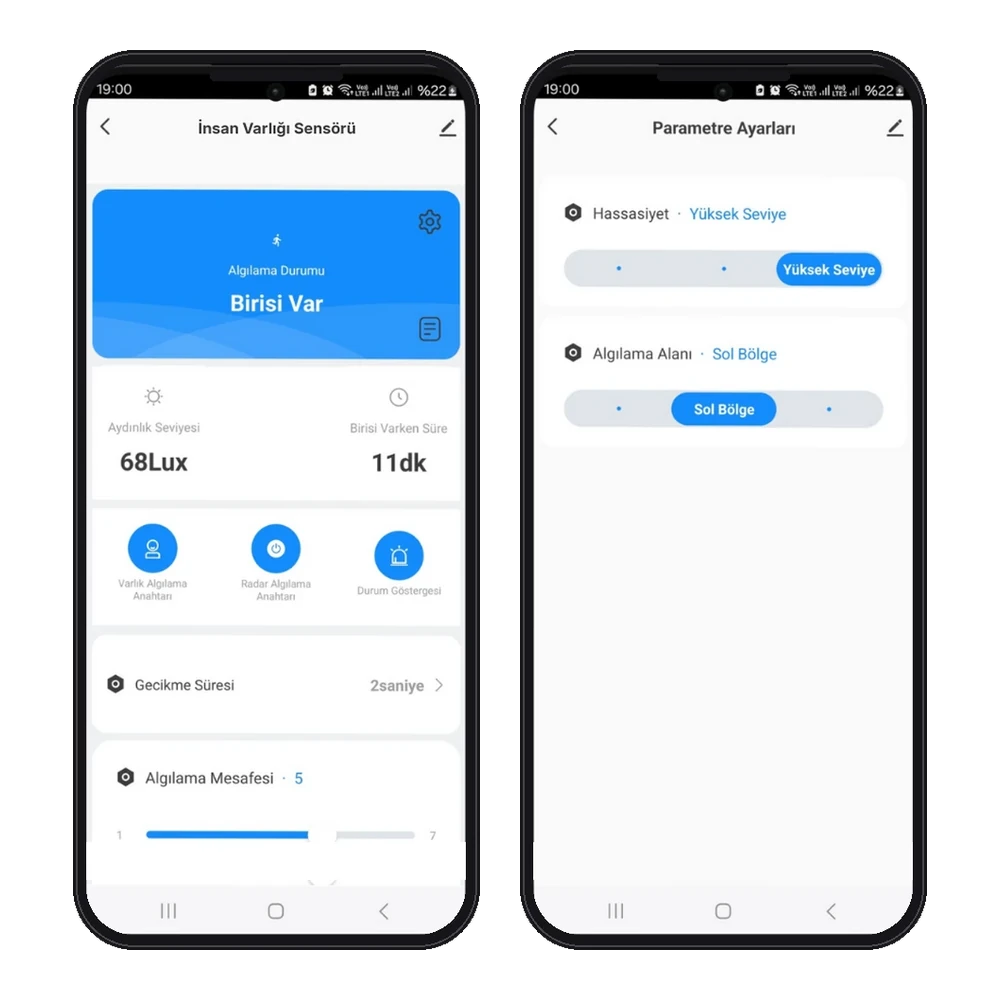

Uygulamada ne görürsünüz
Uygulamada odanın dolu ya da boş olduğu, anlık aydınlık seviyesi ve odanın ne kadar süredir dolu kaldığı görünür. Varlık algılama kapatılırsa sensör yalnız hareketi izler. Radar algılama kapatılırsa tüm algılama durur. Kayıtlarda dolu ve boş geçen süreleri, ayrıca algılanan kişinin sensöre uzaklığını görebilirsiniz.
Gecikme süresini 2 ile 3600 saniye arasında ayarlayabilirsiniz. Algılama mesafesi 7 kademelidir. Parametre ayarlarında hassasiyet ve algılama alanı seçilir: tüm alan, yalnız sol ya da yalnız sağ bölge. Işık telafi çarpanıyla lüks ölçümünü bulunduğu ortama göre düzeltebilirsiniz.
- Dolu · boşanlık durum, kayıt
- 2 – 3600 sngecikme ayarı
- 7 kadememesafe ayarı

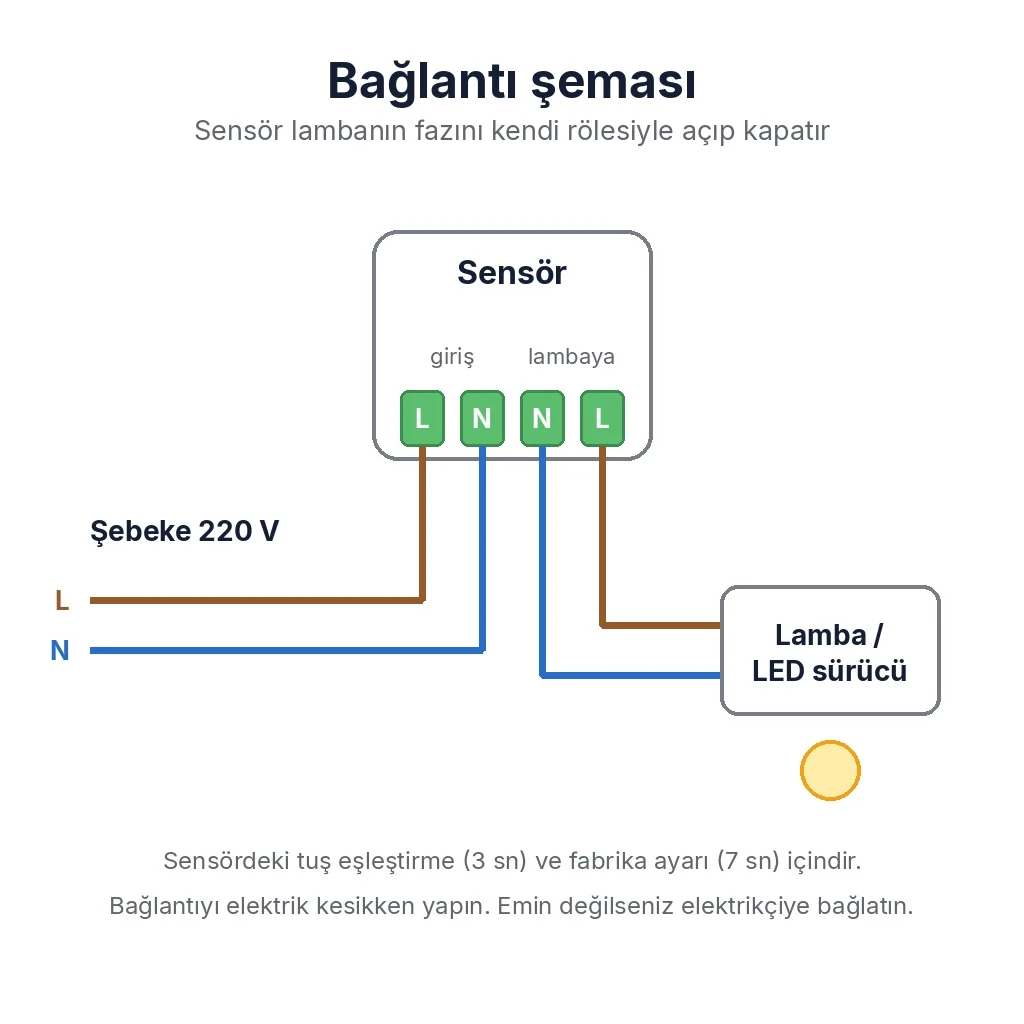

Röle çıkışıyla doğrudan lamba kontrolü
Sensörün arkasında L, N, N ve L olmak üzere dört klemens bulunur. İlk L ve N şebekeye bağlanır ve sensörü besler. Diğer N ve L ise lambaya ya da LED sürücüye gider. Sensörün rölesi lambanın fazını açıp kapatır.
Bu sayede ayrıca bir akıllı anahtar ya da röle kullanmanız gerekmez. Sensör tek başına ışık kontrolünü yapar. Zigbee ikizi ZİS-04 modelinde röle çıkışı yoktur. Bu model ise Wi-Fi bağlantılı ve röle çıkışlı sürümdür.
- L · Nşebeke girişi
- N · Llamba çıkışı
- Rölefazı açıp kapatır

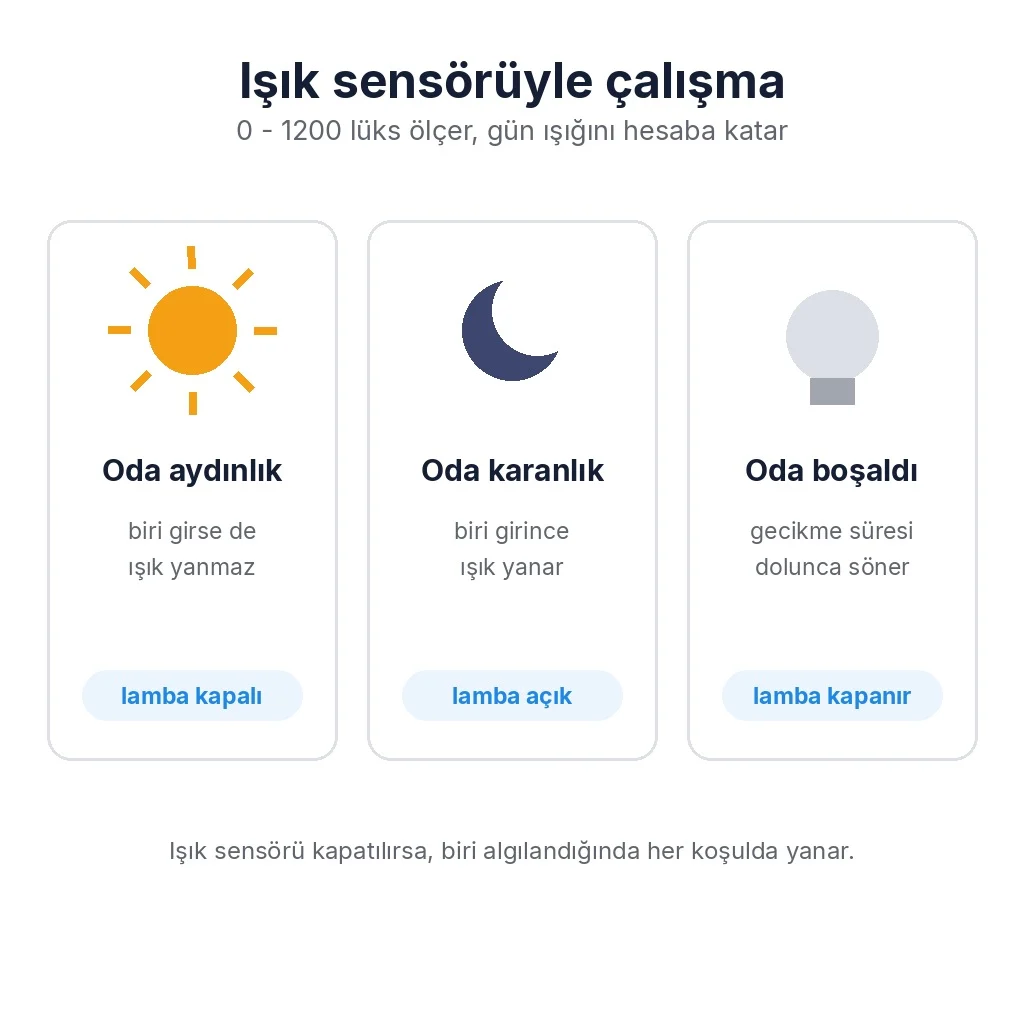

Işık sensörüyle gündüz gereksiz yanmayı önler
Dahili ışık sensörü 0 ile 1200 lüks arasında ölçüm yapar. Işık sensörü açıkken ortam yeterince aydınlıksa biri içeri girse bile lamba yanmaz. Ortam karanlıksa biri geldiğinde lamba yanar. Oda boşaldığında gecikme süresi bitince söner.
Işık sensörü kapatılırsa lamba, aydınlık durumundan bağımsız olarak her algılamada yanar. Gündüz ışık alan ofislerde ve koridorlarda gereksiz aydınlatmayı azaltmak için kullanışlıdır.
- 0 – 1200 lüksışık ölçümü
- Aydınlıktalamba açılmaz
- Boşalıncagecikmeyle kapanır

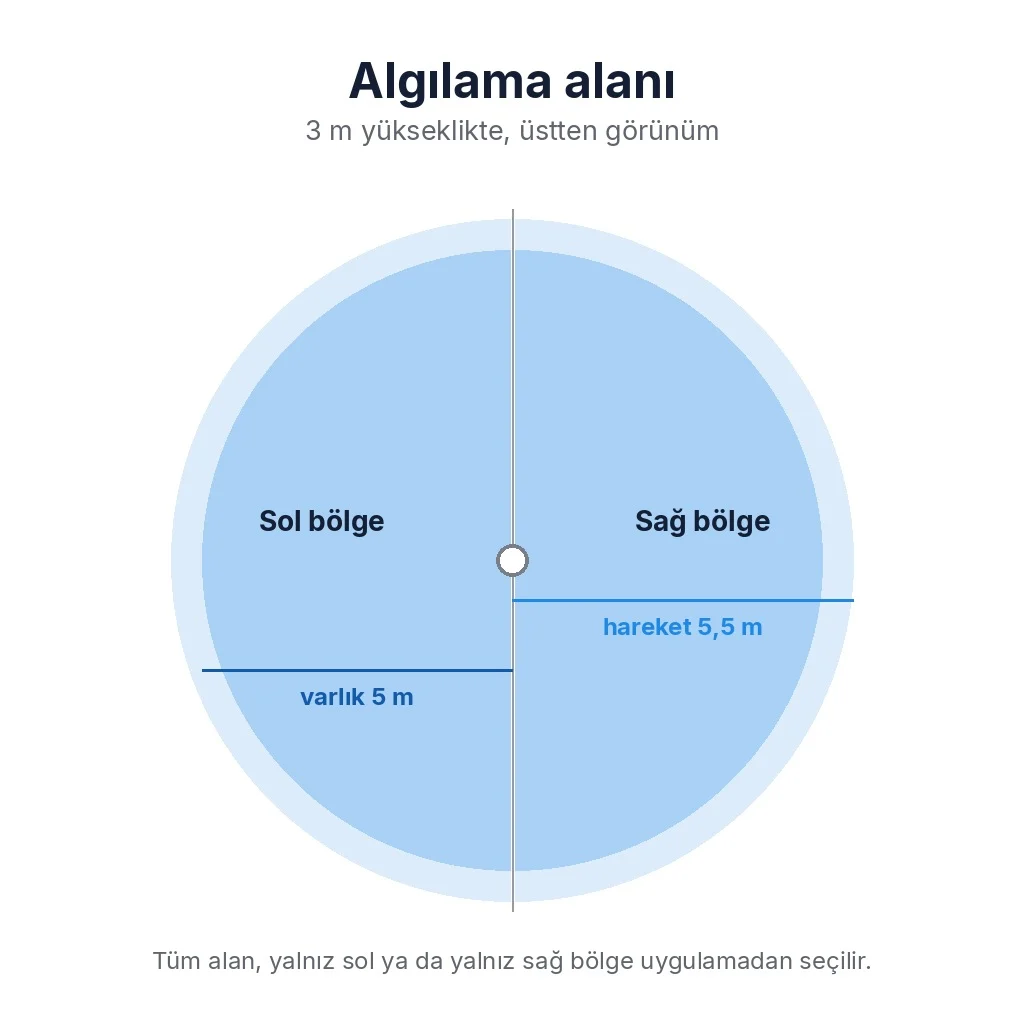

Algılama alanı ve sol sağ seçimi
Sensör 3 metre yükseğe takıldığında hareketi 5,5 metre, sabit varlığı 5 metre yarıçap içinde algılar. Montaj yüksekliği 4 metreyi geçmemelidir. Gerçek algılama alanı, odadaki eşyalara ve yerleşime göre değişebilir.
İsterseniz algılama alanını sol ve sağ bölge olarak sınırlayabilirsiniz. Örneğin sensörün bir tarafı koridora bakıyorsa yalnız diğer tarafı izletebilir, koridordan geçenlerin ışığı yakmasını önleyebilirsiniz. Bölgeler ışık sensörü deliği referans alınarak belirlenir.
- 5,5 mhareket yarıçapı
- 5 mvarlık yarıçapı
- 4 m altımontaj yüksekliği

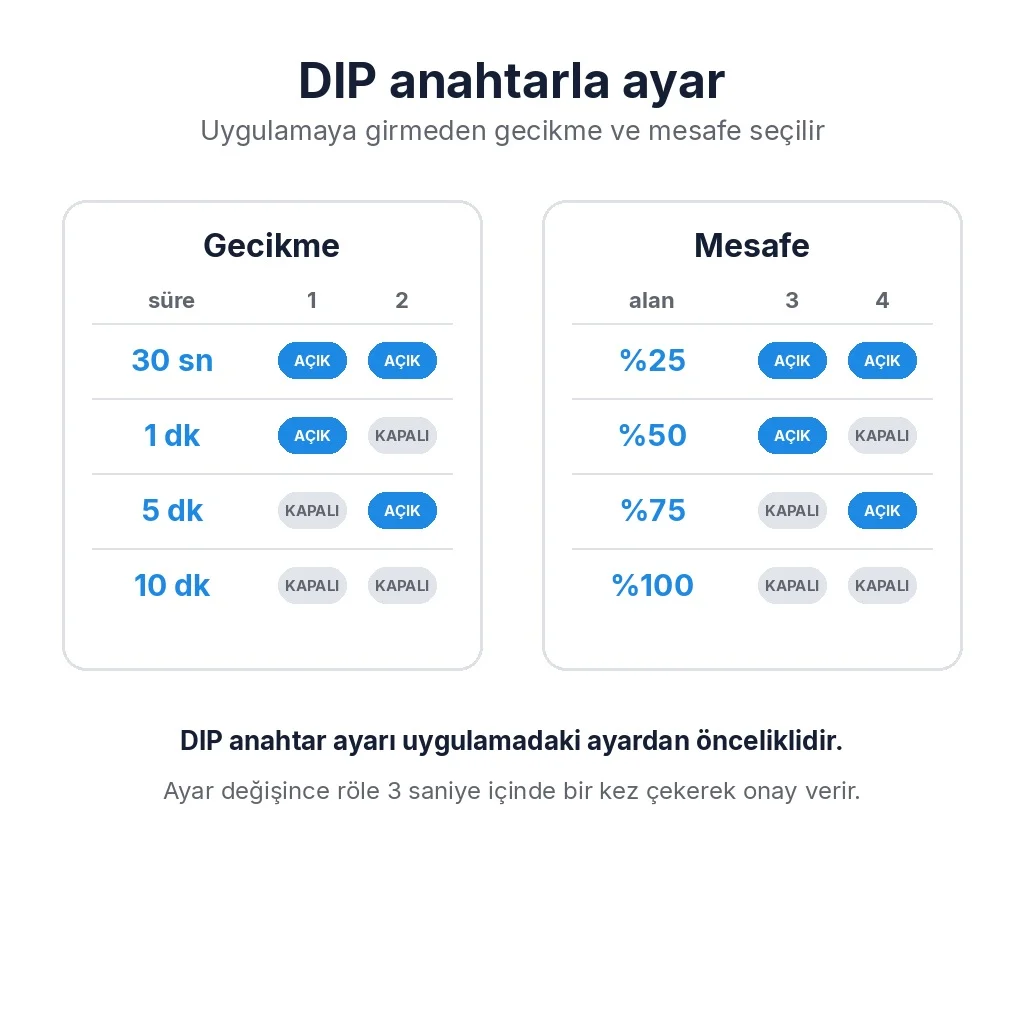

DIP anahtarla hızlı ayar
Sensörün üzerindeki dört DIP anahtarla uygulamaya girmeden gecikme süresini ve algılama mesafesini seçebilirsiniz. 1 ve 2 numaralı anahtarlar gecikmeyi 30 saniye, 1, 5 ya da 10 dakika olarak ayarlar. 3 ve 4 numaralı anahtarlar ise mesafeyi yüzde 25, 50, 75 ya da 100 yapar.
DIP anahtar ayarı, uygulamadaki ayardan önceliklidir. Ayar değiştiğinde röle 3 saniye içinde bir kez çekerek yeni ayarın alındığını gösterir. Elektrik kesikken yapılan değişiklik, enerji geldiğinde uygulanır.
- 30 sn – 10 dkgecikme ayarı
- %25 – %100mesafe ayarı
- Öncelikliuygulamaya göre
Öne çıkanlar
Günlük kullanımda fark yaratan başlıca özellikler.
- Sabit oturanı algılar
24 GHz radar, nefes alırken oluşan küçük hareketleri de algılar. Masada çalışan ya da oturan biri varken ışık kolay kolay kapanmaz.
- Dahili röle çıkışı
Lambayı doğrudan açıp kapatır. Ayrı bir akıllı anahtar ya da röle ihtiyacını ortadan kaldırır.
- Dahili ışık sensörü
Gün ışığı yeterliyse lambayı açmaz. Aydınlık ortamda gereksiz yanmayı önler.
- Doğrudan Wi-Fi
2,4 GHz Wi-Fi ile modeme bağlanır. Köprü gerekmeden çalışır.
- Sol ve sağ bölge
Algılama alanını tek tarafa sınırlayarak istenmeyen tetiklemeleri azaltabilirsiniz.
- DIP anahtar ayarı
Gecikme ve mesafeyi uygulama açmadan sensörün üzerinden de ayarlayabilirsiniz.

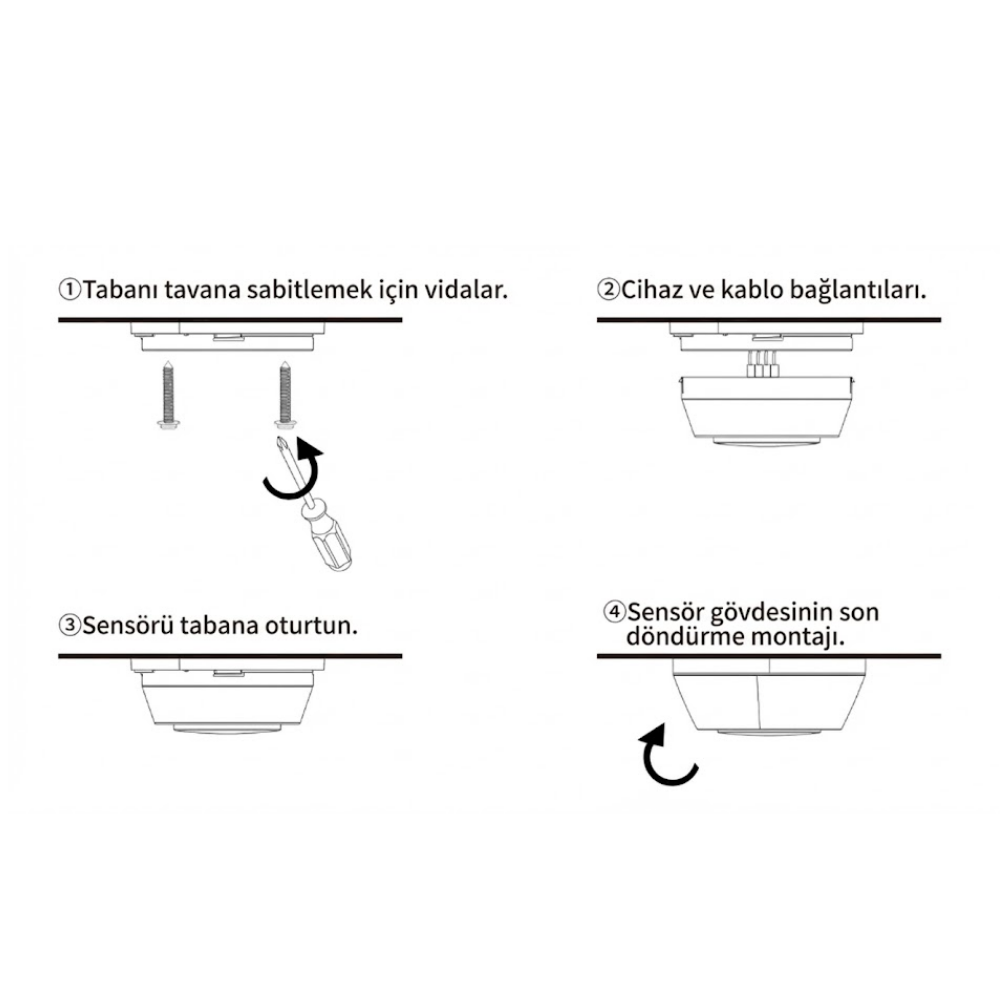

Kurulum
Elektrik bağlantısı içerdiği için montajın bir elektrikçi tarafından yapılmasını öneririz.
- Tabanı tavana sabitleyin
Sigortayı kapatın. Montaj tabanını vidalarla tavana sabitleyin. Önerilen yükseklik 3 metredir. 4 metreyi geçmemelidir.
- Kablo bağlantılarını yapın
Şebekenin L ve N hattını giriş klemenslerine bağlayın. Lambanın ya da LED sürücünün N ve L hattını çıkış klemenslerine bağlayın.
- Sensörü yerine kilitleyin
Sensörü tabana bastırın ve gövdeyi çevirerek kilitleyin. Sigortayı açın. Gösterge 5 saniye yandıktan sonra söner.
- Uygulamaya tanıtın
Tuşa 3 saniye basılı tutun. Gösterge yavaş yanıp sönmeye başlar. Smart Life ya da Tuya Smart uygulamasında + simgesinden cihazı ekleyin.
Kurulumda dikkat edilmesi gerekenler
- Hareketli nesnelerden uzak tutun. Avize, vantilatör, klima, sallanan perde ve bitkiler algılama alanında olmamalıdır. Buzdolabı, klima dış ünitesi ve pompa gibi titreşim kaynaklarından uzak takın.
- Metal yüzeyler radarı etkiler. Sensörün önü metal ya da metal kaplı yüzeyle kapanmamalıdır. Arkasında metal plaka varsa en az 5 mm uzaklıkta olmalıdır.
- Modemden en az 1 metre uzakta olsun. Güçlü kablosuz cihazlar radar ölçümünü etkileyebilir.
- Gecikmeyi çok kısa seçmeyin. Varlık algılama için en az bir iki nefes süresi gerekir. 5 saniye gibi kısa gecikmeler, sabit oturan kişilerde ışığın sönmesine neden olabilir.
- Yalnız 2,4 GHz ağa bağlanır. Kurulum sırasında telefonun Bluetooth ve konum izni açık olmalıdır.
Tuş, gösterge ve fabrika ayarları
Tuşun ve gösterge ışığının ne anlama geldiğini buradan görebilirsiniz.
Tuşa 3 sn basılıEşleştirme modu açılır. Gösterge 3 dakika boyunca yavaş yanıp söner, bağlantı kurulunca 5 saniye sabit yanar.Tuşa 7 sn basılıFabrika ayarına döner. Gösterge sabit yanınca bırakın. Radar ve varlık algılama açık, gecikme 30 saniye, mesafe 7. kademe, hassasiyet en yüksek, tüm alan, ışık telafi çarpanı 1 olur.Enerji verilinceGösterge 5 saniye yanar, sonra söner ve 2 saniye sonra sensör algılamaya başlar.Oda doluncaGösterge bir kez yanıp söner. Varlık sürdükçe her 5 saniyede bir kez yanıp söner.Ayar kaydedilinceGösterge iki kez hızlı yanıp söner.
İnternet kesilince ne olur
Lambayı açıp kapatma işlemi sensörün içinde yürür. İnternet ya da modem kesilse bile sensör algılamaya ve lambayı yönetmeye devam eder. Uzaktan izleme, uygulamadan ayar değiştirme ve diğer cihazlarla kurulan senaryolar için internet gerekir.
Radar neyi zor algılar
Varlık algılama, nefes alırken göğüs ve karın bölgesinde oluşan küçük hareketlere dayanır. Sensöre uzun süre sırtı dönük ya da yan oturan, uzun süre eğilen ya da çok zayıf nefes alan kişilerde oda boş sanılabilir. Gecikmeyi daha uzun tutmak bu durumu azaltabilir.
Kendi senaryolarınızı kurun
Lamba kontrolü sensörün içinde çalışır. Uygulama üzerinden başka cihazlarla da birlikte kullanabilirsiniz.
-
Toplantı odası boşalıncagecikme süresi doluncaLamba kapansındahili röle ile
-
Oda doluncaalgılama durumu: birisi varKlima açılsınWiFi IR kumanda
-
Oda boşalıncagecikme süresi doluncaKlima kapansınboş odada çalışmasın
-
Gece evde kimse yokken algılarsazaman aralığı ileSiren çalsın, bildirim gelsinWiFi sesli siren
Tuya Smart Life Web Kontrol
device.tuyasmart.com adresini tarayıcıda açıp telefondaki uygulamanın QR okuyucusuyla oturum açabilirsiniz. Odaların dolu ya da boş durumunu ve algılama kayıtlarını bilgisayardan da görebilirsiniz. Birden fazla toplantı odasını masaüstünden takip etmek için pratiktir.
- Tarayıcıkurulum gerekmez
- QRile oturum açma
Platform ve bağlantı tipi
Cihaz Tuya Smart veya Smart Life ile yönetilir, 2,4 GHz Wi-Fi ağına doğrudan bağlanır.
Tuya Smart ve Smart Life
Tuya Smart ve Smart Life aynı platformu kullanır. Tek hesapta tüm Tuya uyumlu cihazlar bir araya gelir.
Wi-Fi 2,4 GHz
Köprü gerekmez. Cihaz doğrudan 2,4 GHz Wi-Fi ağına bağlanır, 5 GHz ağa bağlanmaz.
Hangi model size uygun
Modeller arasında bağlantı tipi, röle çıkışı ve besleme farkı bulunur.
| Model | Bağlantı | Röle çıkışı | Kime uygun |
|---|---|---|---|
| Bu ürün, WİS-04 | Wi-Fi, köprü gerekmez. 90-260 V AC | Var, lambayı doğrudan sürer | Işığı sensörle doğrudan kontrol etmek isteyenlere |
| Zigbee Sıva Üstü İnsan Varlığı Sensörü ZİS-04 | Zigbee, köprü gerekir. 90-260 V AC | Yok, ışık ayrı bir akıllı anahtar ya da röleyle | Zigbee köprüsü olan ve kontrolü senaryoyla yapmak isteyenlere |
| WiFi İnsan Varlığı Sensörü WİS-02 | Wi-Fi, köprü gerekmez. 5 V adaptör | Yok | Tavana elektrik tesisatı çekmeden kurulum yapmak isteyenlere |
Teknik özellikler ve kutu içeriği
Algılama, bağlantı ve elektrik bilgilerini bu bölümde bulabilirsiniz.
Algılama
- Radar frekansı
- 24 – 24,25 GHz, en fazla 5 dBm
- Hareket algılama
- 5,5 m yarıçap, 3 m yükseklikte
- Varlık algılama
- 5 m yarıçap, 3 m yükseklikte
- Montaj yüksekliği
- 4 m altı, önerilen 3 m
- Gecikme
- 2 – 3600 saniye, DIP ile 30 sn, 1, 5, 10 dk
- Işık sensörü
- 0 – 1200 lüks, telafi çarpanı ayarlı
- Bölge
- Tüm alan, sol ya da sağ
- Mesafe ayarı
- Uygulamada 7 kademe, DIP ile %25 – %100
Bağlantı, elektrik ve montaj
- Ürün kodu
- WİS-04
- Bağlantı
- Wi-Fi 2,4 GHz, köprü gerekmez
- Uygulama
- Smart Life, Tuya Smart
- Besleme
- 90 – 260 V AC, 50/60 Hz
- Güç tüketimi
- 1,4 W altı, eşleştirmede en fazla 2 W
- Çıkış
- Röle, lamba ya da LED sürücüye
- Klemensler
- L, N giriş · N, L lamba çıkışı
- Montaj
- Sıva üstü tavan, vidalı taban
- Boyut
- Çap 92,23 mm, yükseklik 36,93 mm
- Çalışma sıcaklığı
- -20 ile +60 °C
- Garanti
- Teslim tarihinden itibaren 2 yıl
Sık sorulanlar
Lambayı kendisi açıp kapatır mı?
Evet. Sensörün içinde röle bulunur. Lamba ya da LED sürücü çıkış klemenslerine bağlandığında, odada biri olduğunda lambayı açar, oda boşaldığında gecikme süresi bitince kapatır. Ayrıca akıllı anahtar gerekmez.
Zigbee modelinden farkı nedir?
Zigbee ikizi ZİS-04 modelinde röle çıkışı yoktur ve köprü gerekir. Bu model ise Wi-Fi ile modeme doğrudan bağlanır ve röle çıkışı sayesinde lambayı kendisi kontrol eder. Gövdesi ve montajı aynıdır.
Hareketsiz oturan birini algılar mı?
Evet. 24 GHz radar, nefes alırken oluşan küçük göğüs hareketlerini de algılar. Masada çalışan ya da uyuyan biri varken ışığın sönmesini önlemeye yardımcı olur. Sensöre uzun süre sırtı dönük oturan kişilerde gecikmeyi daha uzun seçmeniz önerilir.
İnternet kesilince ışık çalışır mı?
Evet. Lambayı açıp kapatma işlevi sensörün içinde çalışır ve internete bağlı değildir. İnternet, uzaktan izleme, ayar değiştirme ve diğer cihazlarla kurulan senaryolar için gerekir.
Köprü gerekir mi?
Hayır. Sensör 2,4 GHz Wi-Fi ile modeminize doğrudan bağlanır.
Uygulama olmadan ayar yapılabilir mi?
Evet. Sensörün üzerindeki DIP anahtarlarla gecikmeyi 30 saniye, 1, 5 ya da 10 dakika olarak, mesafeyi ise yüzde 25 ile 100 arasında ayarlayabilirsiniz. DIP anahtar ayarı uygulamadaki ayardan önceliklidir.
