- Üç fazı ayrı ölçme
- Tüketim geçmişi
- Üretim takibi
- Yüksek tüketim uyarısı
WiFi Akıllı Enerji Ölçer (3 Faz)
2.200,00₺
Sigorta kutusuna entegre edilebilen bu akıllı enerji sensörü, üç fazlı elektrik kablolarındaki akım, gerilim ve güç değerlerini ayrı ayrı ve gerçek zamanlı olarak Tuya Smart uygulaması üzerinden izlemenizi sağlar. Kişiselleştirilebilir uyarılar, senaryo oluşturma seçenekleri ve günlük, aylık ile yıllık enerji tüketim grafiklerini sunarak enerji kullanımınızı daha verimli yönetmenize yardımcı olur.
| Stok Kodu | AES-03W |
|---|---|
| Bağlantı |
WiFi 2.4Ghz |
| Maks. Akım |
63 Amper |
| Yazılım |
Tuya,Smart Life |
| Hub Gereksinimi |
Hayır |
Birlikte Alınanlar
Saat 15:00 öncesi verilen siparişler aynı gün kargolanır.
Kargo 108 TL. 3.000 TL ve üzeri ücretsiz.

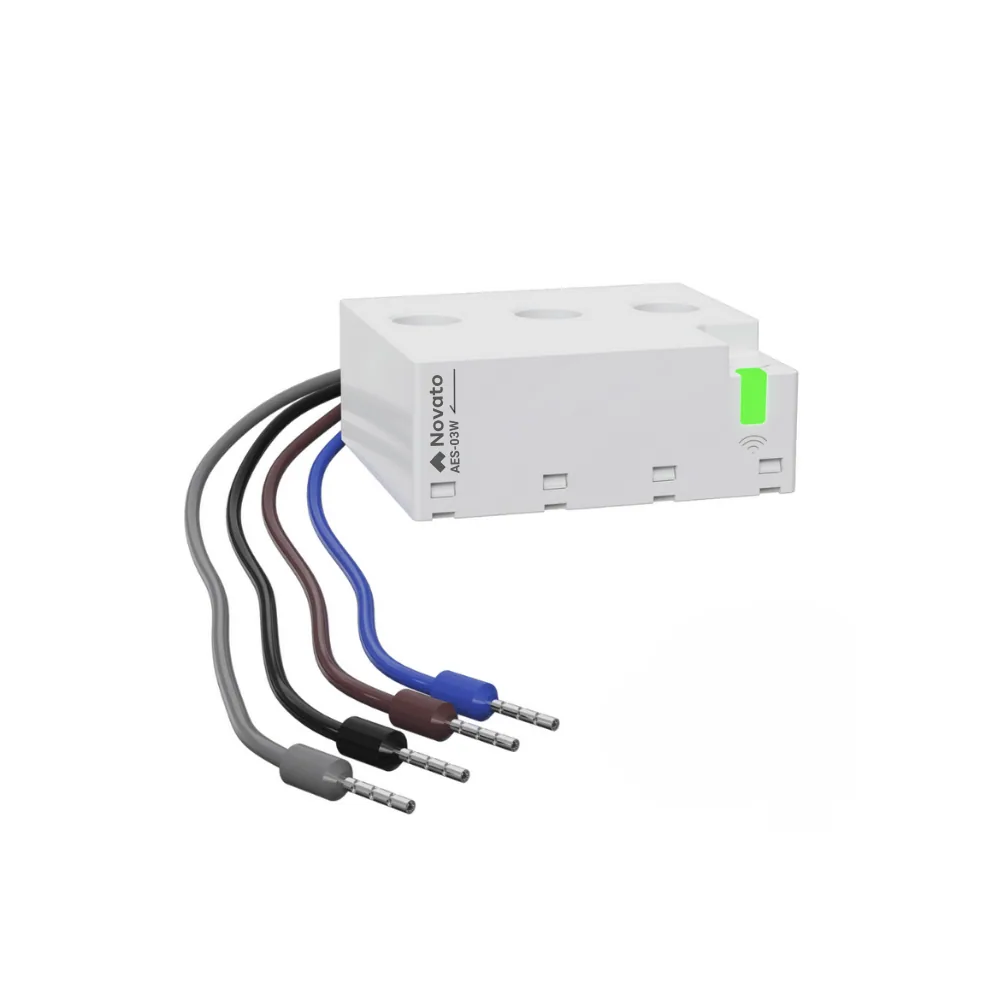

Sigorta kutusuna takılan, 3 faz elektrik tüketimini telefondan gösteren enerji ölçer
Bu cihaz, elektrik tesisatını kesmeden 3 faz tüketimi takip etmenizi sağlar. Sigorta kutusundaki üç faz kablosu, cihazın gövdesindeki üç delikten geçirilir ve cihaz pano içine yerleştirilir. Gerilim, akım, aktif güç, tüketilen enerji ve frekans değerlerini sürekli ölçer, verileri telefona gönderir. Uygulamada anlık değerleri ve gün, ay, yıl bazında tüketim grafiklerini görebilir, yüksek güç ya da düşük gerilim gibi durumlar için kendi alarm eşiklerinizi belirleyebilirsiniz. Güneş paneli gibi üretim yapan sistemlerde çift yönlü ölçüm yapar. Modeme doğrudan bağlanır, köprü gerekmez.
- Tuya Smart / Smart Life
- Wi-Fi 2,4 GHz, köprü gerekmez
- Üç faz, faz başına 63 A
- Kabloyu kesmeden, gövdeden geçirerek
WiFi Akıllı Enerji Ölçer (3 Faz)
Tuya Smart- Smart Life
Ölçüm, akım trafoları üzerinden yapılır. Halka biçimindeki üç trafo cihazın gövdesinin içindedir. Üç faz kablosunu gövdedeki üç delikten geçirirsiniz, trafolar kablodan geçen akımı temassız olarak okur. Kabloyu kesmek, soymak ya da araya klemens eklemek gerekmez. Cihaz gerilimi kendi uç kablolarından alır, akımı trafolardan okur ve bu verilerle gücü hesaplar.
Ölçülen değerler Wi-Fi üzerinden Tuya Smart ya da Smart Life uygulamasına aktarılır. Uygulama ücretsizdir ve abonelik istemez. Anlık gerilim, akım, güç ve frekansın yanında biriken enerji de kilovatsaat olarak görünür. Hesabı ev halkıyla paylaştığınızda aynı verilere onlar da erişebilir.
- 63 Afaz başına sürekli
- %1ölçüm toleransı
- 50 mAbaşlangıç hassası
- 0köprü ve abonelik
Öne çıkanlar
Günlük tüketim takibinde en çok işe yarayan özellikler burada.
- Anlık elektrik değerleri
Gerilim, akım, aktif güç ve frekans uygulamada canlı görünür. O anda hatta ne olduğunu doğrudan takip edebilirsiniz.
- Gün, ay ve yıl grafikleri
Tüketim verileri kilovatsaat olarak kaydedilir. Geçmiş dönemleri görmek ve faturayla karşılaştırmak kolaylaşır.
- Kabloyu kesmeden montaj
Faz kabloları cihazın gövdesindeki üç delikten geçirilir. Tesisata müdahale edilmez ve DIN ray gerekmez.
- Çift yönlü ölçüm
Şebekeden çekilen ve şebekeye verilen enerji ayrı ayrı ölçülür. Güneş paneli olan sistemlerde üretim takibi yapılabilir.
- Ayarlanabilir alarmlar
Yüksek güç, aşırı ya da düşük akım, aşırı ya da düşük gerilim ve ters enerji için eşik girip bildirim alabilirsiniz.
- Senaryolarda koşul olarak kullanım
Ölçülen güç belirlediğiniz eşiği geçtiğinde başka bir Novato cihazını tetiklemek için kullanılabilir.
Kurulum
Pano içinde çalışılacağı için kurulum elektriği kesilerek ve yetkili kişi tarafından yapılmalıdır.
- Panoyu enerjisiz bırakın
Ana şalteri indirin ve hattın gerilimsiz olduğunu ölçerek doğrulayın.
- Kabloları gövdeden geçirin
Üç faz kablosunu gövdedeki üç delikten sırasıyla geçirin. Gövdedeki ok, enerjinin akış yönüyle aynı yöne bakmalıdır. Kabloları kesmeniz gerekmez.
- Gerilim uçlarını bağlayın
Gövdeden çıkan X, Y ve Z uçlarını sırasıyla üç fazın klemenslerine, mavi ucu da nötr barasına bağlayın. Uçların faz sırası, kabloların geçtiği delik sırasıyla aynı olmalıdır.
- Uygulamaya ekleyin
Enerjiyi verin, Tuya Smart ya da Smart Life uygulamasını açın ve cihaz ekleme adımlarını izleyin. Telefonun 2,4 gigahertz ağa bağlı olması gerekir.
- Alarm eşiklerini ayarlayın
Hattın gerçek yüküne göre yüksek güç ve gerilim eşiklerini belirleyin.

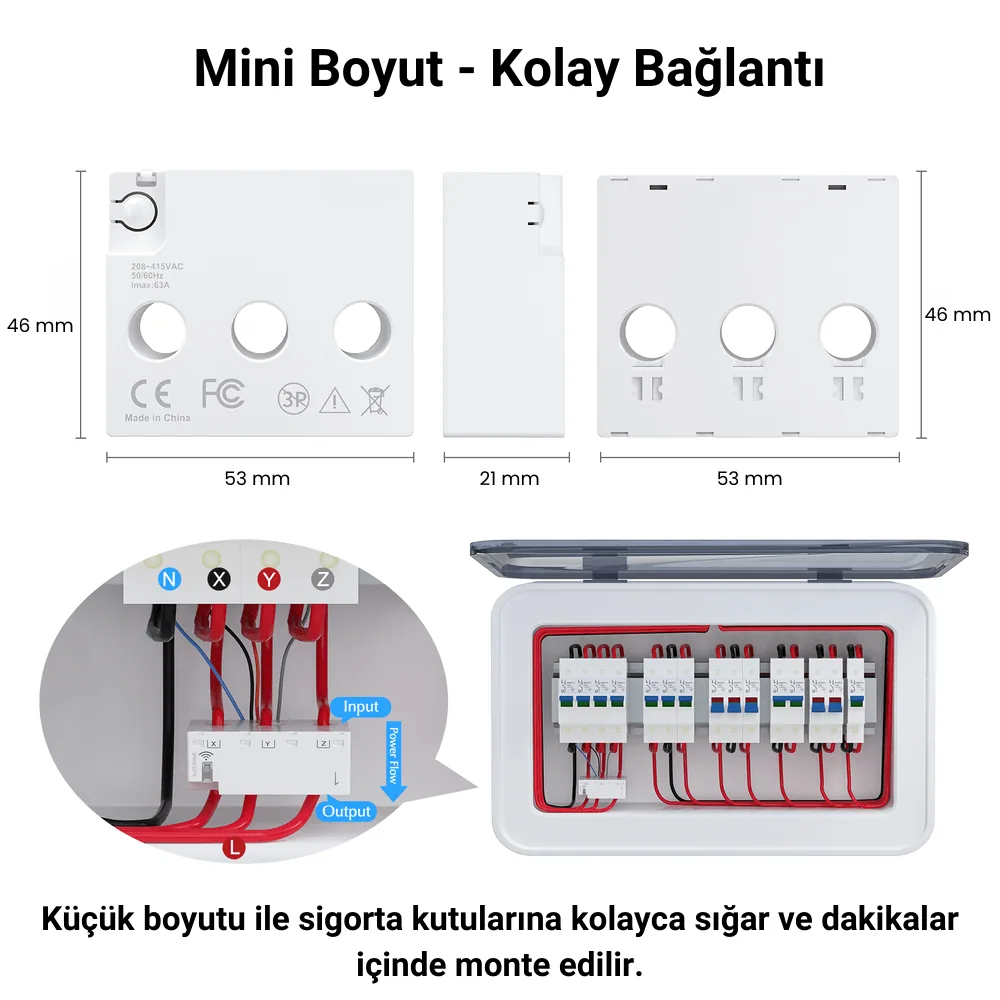

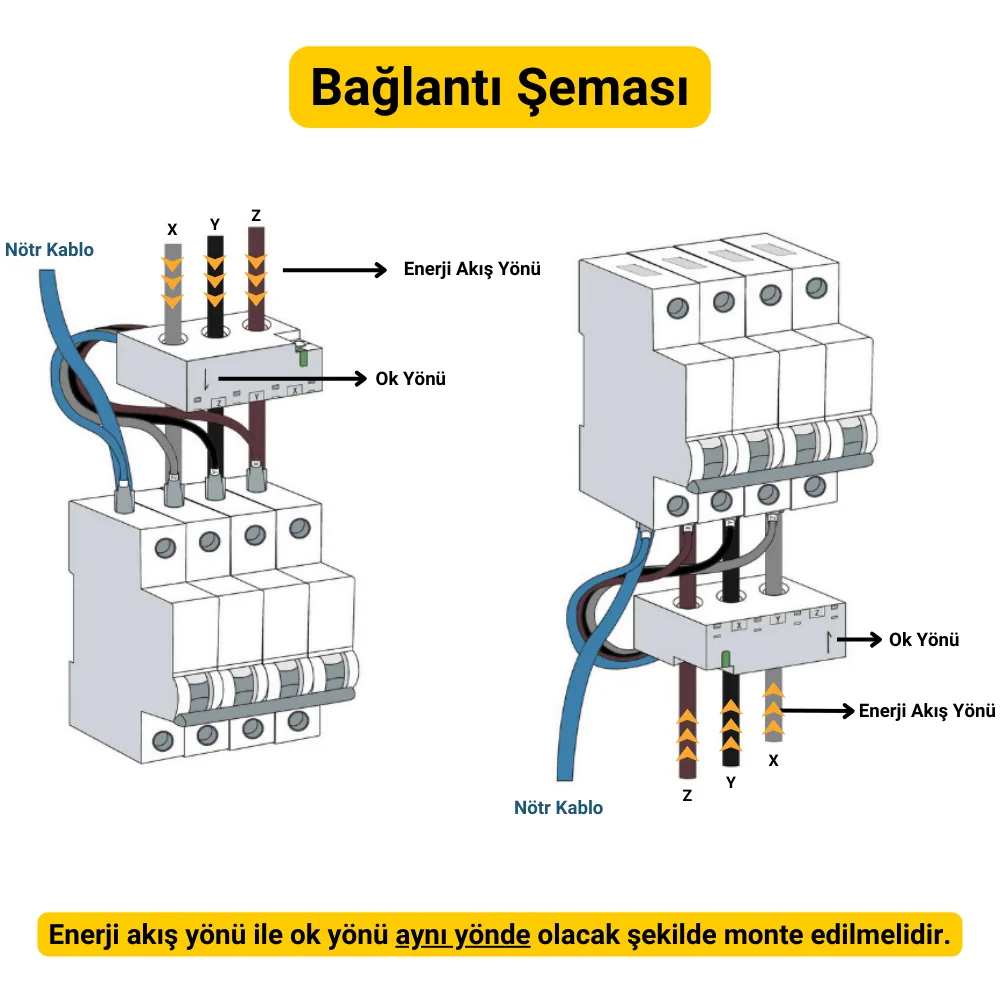

Bağlantı şeması
Sigortaların altından gelen üç faz kablosu ölçerin üç deliğinden ayrı ayrı geçirilir, kablolar kesilmez. Mavi nötr kablosu ölçere ayrıca bağlanır.
Gövde üzerindeki ok enerjinin akış yönüne bakacak şekilde takılmalıdır. Ok ters takılırsa ölçüm ters işaretli görünür. Montajı bir elektrikçiye yaptırmanızı öneririz.
- Kesmedenkablo delikten geçer
- Ok yönüenerji akışına doğru
- Elektrikçimontaj önerilir

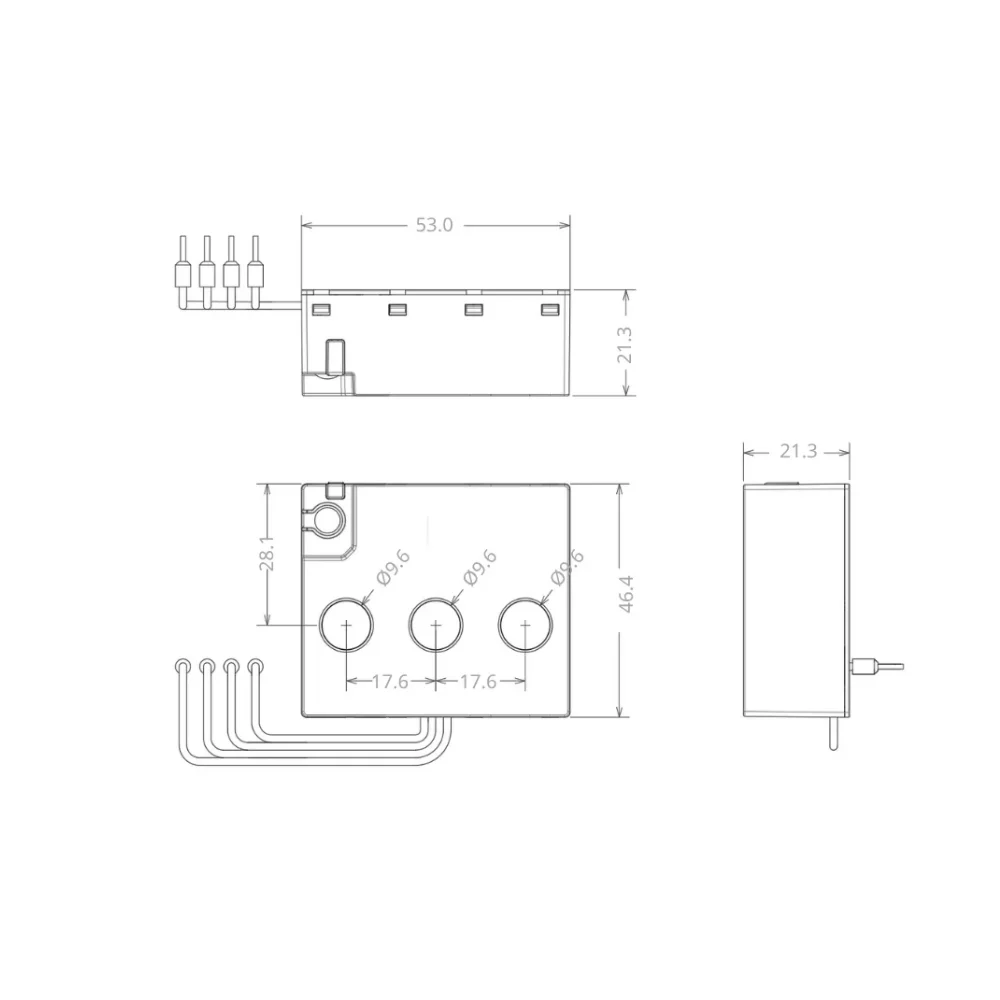

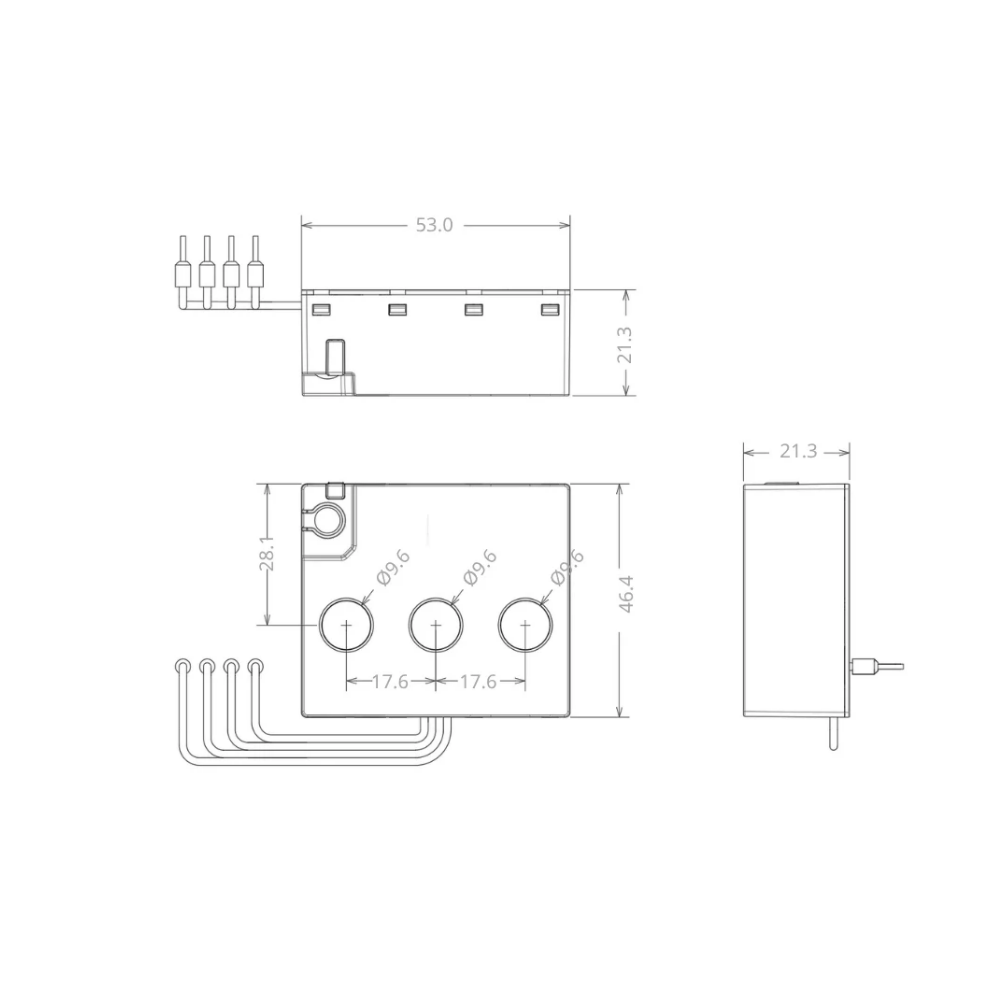

Cihaz 46 × 53 × 21 milimetre ölçüsündedir ve pano içinde küçük bir boşluğa sığar. Deliklerden en fazla 16 milimetrekarelik kablo geçer. DIN ray gerekmez. 5 gigahertz ağları desteklemez.
Kendi senaryolarınızı kurun
Ölçülen değerleri koşul olarak kullanıp diğer cihazları tetikleyebilirsiniz.
-
Tüketim eşik üstüne çıkarsauygulamada girilen güçBildirim alınyüksek tüketim uyarısı
-
Üretim başladığındaşebekeye verilen enerjiBoyler hattı açılsınüretilen enerji kullanılsın
-
Gerilim düşersebelirlenen alt sınırUyarı alınhassas cihazlar için

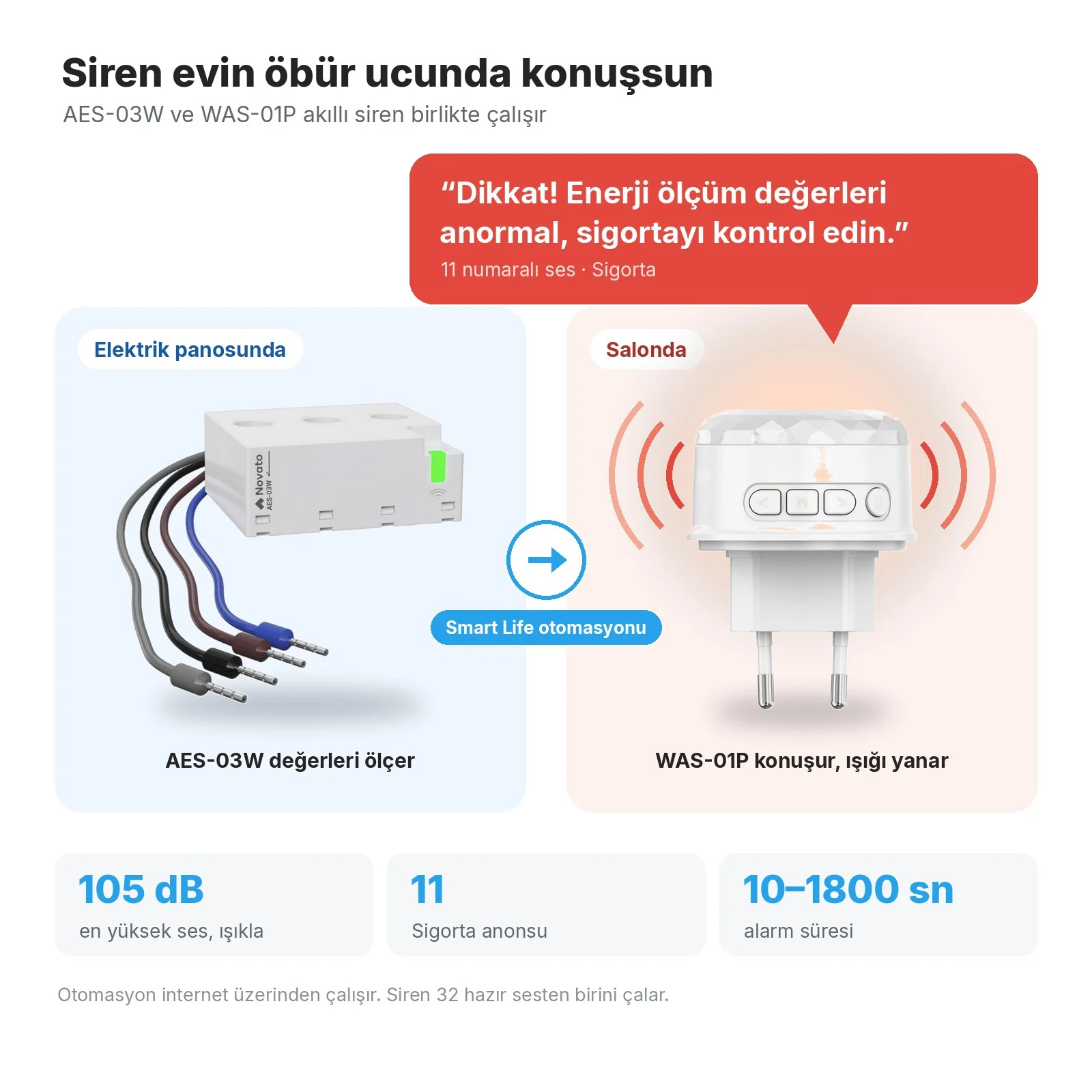

WAS-01P siren ile sesli uyarı
AES-03W gerilimi, akımı ve gücü sürekli ölçer ve uygulamaya gönderir. Uyarıyı panodan uzakta da duymak için evin içindeki bir prize WAS-01P Wi-Fi sireni takabilirsiniz. Ölçüm değerleri belirlediğiniz sınırı geçtiğinde siren 105 dB’e kadar sesle “Dikkat! Enerji ölçüm değerleri anormal, sigortayı kontrol edin.” der ve ışığı yanar.
Senaryoyu Smart Life uygulamasında Akıllı sekmesindeki Otomasyon bölümünden kurarsınız. Koşul olarak “Cihaz durumu değiştiğinde” seçip AES-03W için gerilim, akım ya da gücün belirlediğiniz sınırı geçmesini seçersiniz. Eylem olarak WAS-01P’nin alarmını, 11 numaralı Sigorta sesini ve 10 ile 1800 saniye arasında bir süre seçersiniz. Bu otomasyon internet üzerinden çalışır.
- 105 dBses ve ışık
- 11 numaraSigorta sesi
- Wi-Fiköprü gerekmez

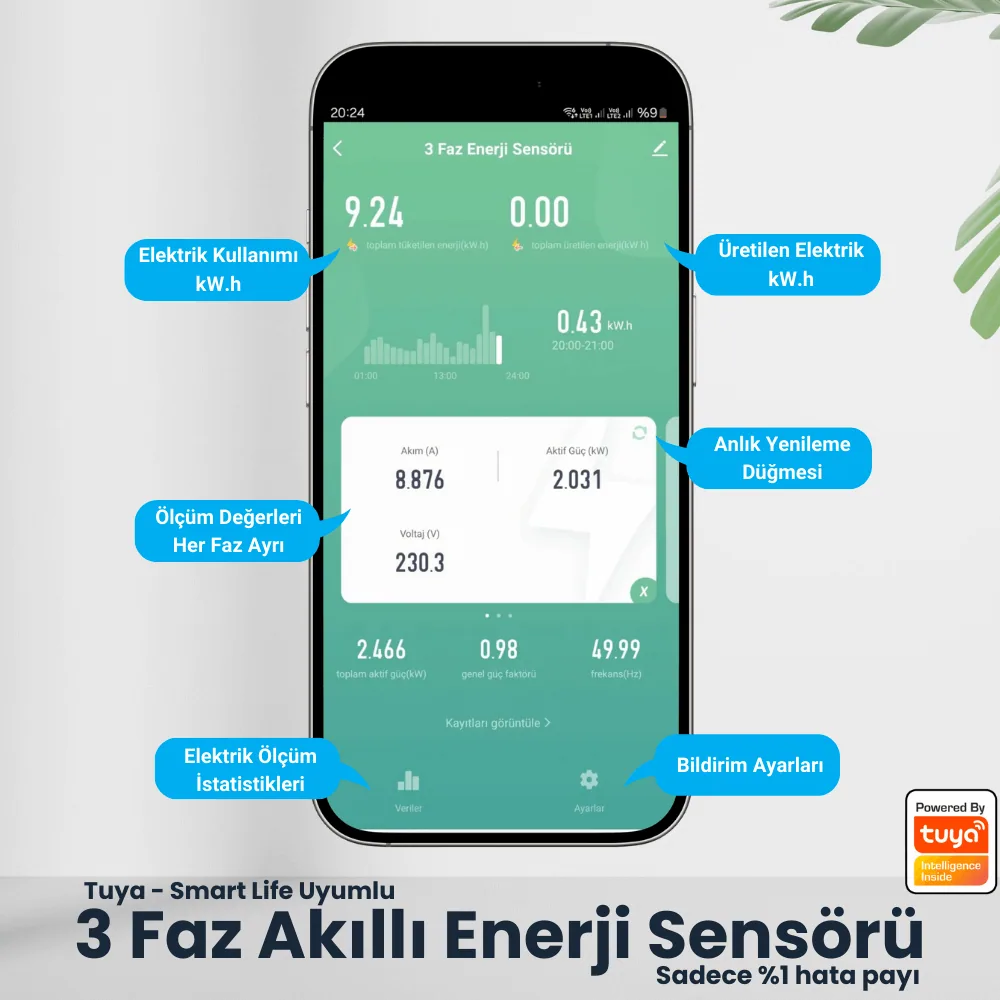

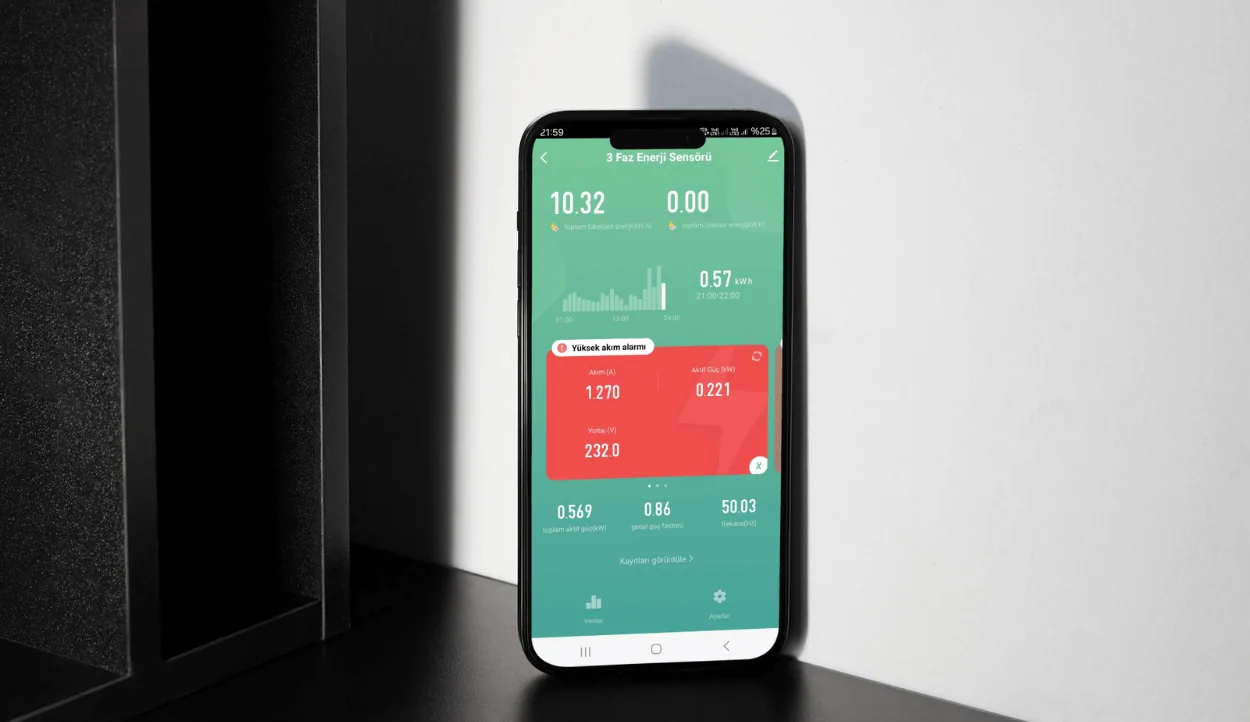

Uygulamada ne görürsünüz
Ekranın üst kısmında toplam tüketilen ve şebekeye verilen enerji kilovatsaat olarak yan yana durur. Hemen altında saatlik tüketim grafiği bulunur, seçtiğiniz saat aralığının değeri sağ tarafta yazar.
Alt bölümde toplam aktif güç, güç faktörü ve frekans görünür. Tanımladığınız bir eşik aşıldığında aynı ekranda kırmızı bir alarm kartı açılır ve o anki akım, aktif güç ile gerilim değerlerini gösterir. Kayıtları görüntüle bağlantısından geçmiş tüketime ulaşırsınız.
- Çift yönlütüketim ve üretim ayrı
- Alarm kartıeşik aşılınca
- Güç faktörüve frekans

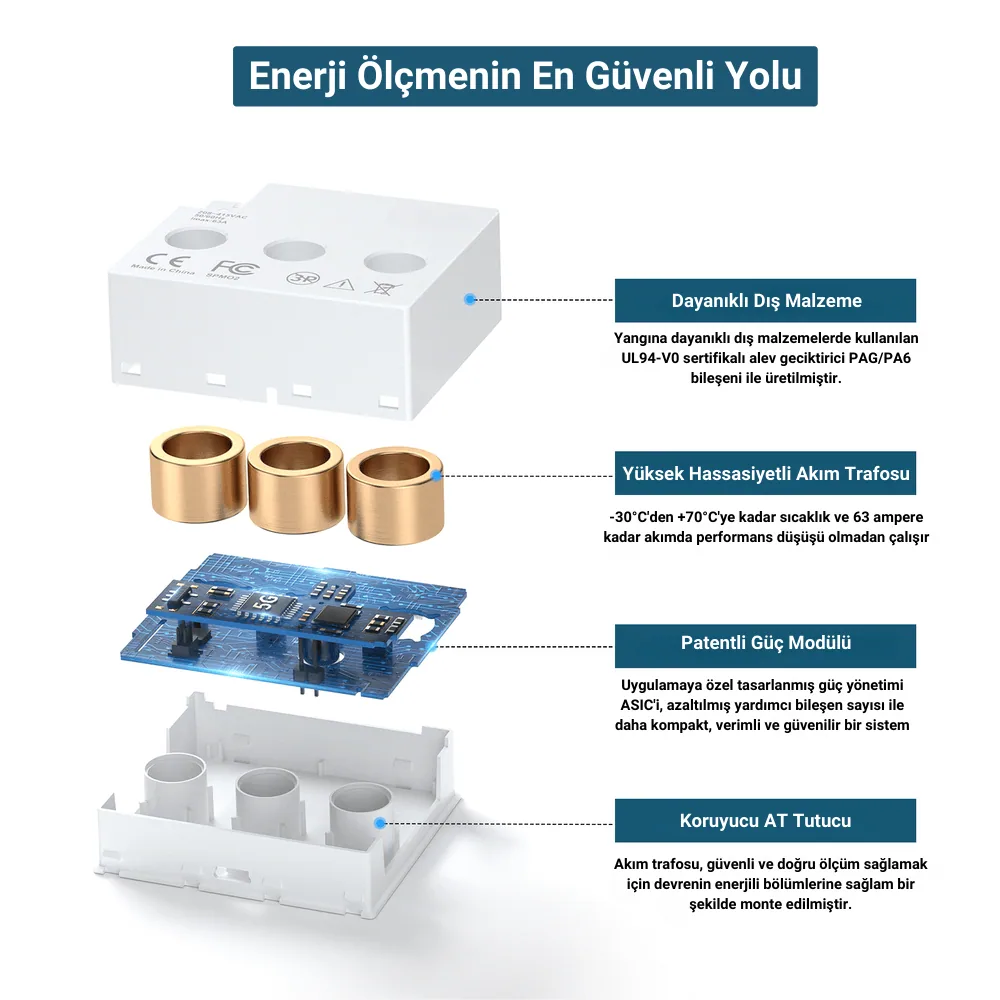

Gövdenin içinde ne var
Dış gövde, UL94-V0 sınıfı alev geciktirici PA6 malzemeden üretilmiştir. Bunun altında üç adet halka akım trafosu bulunur. Trafolar, faz kablolarının geçtiği deliklerin tam etrafına sabitlenmiştir.
Trafolar -30 ile 70 °C arasında ve 63 ampere kadar performans düşüşü olmadan çalışır. En altta ise trafoları taşıyan tutucu yer alır. Bu yapı sayesinde ölçüm parçaları devrenin enerjili bölümlerinden yalıtılmış kalır.
- UL94-V0alev geciktirici gövde
- Üç halka trafogövdenin içinde
- -30 / +70 °Ctrafo çalışma aralığı
Platform ve bağlantı tipi
Cihaz Tuya Smart veya Smart Life ile yönetilir, 2,4 GHz Wi-Fi ağına doğrudan bağlanır.
Tuya Smart ve Smart Life
Tuya Smart ve Smart Life aynı platformu kullanır. Tek hesapta tüm Tuya uyumlu cihazlar bir araya gelir.
Wi-Fi 2,4 GHz
Köprü gerekmez. Cihaz doğrudan 2,4 GHz Wi-Fi ağına bağlanır, 5 GHz ağa bağlanmaz.
Hangi model size uygun
Seride faz sayısı ve bağlantı yapısı farklı seçenekler sunar.
| Model | Faz | Bağlantı | Kime uygun |
|---|---|---|---|
| Bu ürün, üç faz WiFi enerji ölçer | Üç faz | Wi-Fi, köprü gerekmez | Trifaze pano kullananlar |
| Tek Faz Zigbee Enerji Ölçer | Tek faz | Zigbee, köprü gerekir | Panoda Wi-Fi sinyali zayıf olanlar |
| Tek Faz WiFi Enerji Ölçer | Tek faz | Wi-Fi, köprü gerekmez | Tek fazlı ev tesisatı |
| 3 Faz Zigbee Enerji Ölçer | Üç faz | Zigbee, köprü gerekir | Trifaze pano, Wi-Fi zayıf |
| 63 Amper Akıllı Sigorta | Tek faz | Wi-Fi | Ölçmenin yanında hattı açıp kapatmak isteyenler |
Teknik özellikler ve kutu içeriği
Ölçüm, bağlantı ve fiziksel bilgiler aşağıda yer alır.
Ölçüm
- Faz sayısı
- Üç faz, her faz ayrı ölçülür
- Ölçülen değerler
- Gerilim, akım, aktif güç, enerji ve frekans
- Maksimum akım
- Faz başına 63 A sürekli
- Başlangıç hassasiyeti
- 50 mA
- Ölçüm toleransı
- %1
- Çift yönlü ölçüm
- Var, tüketim ve üretim ayrı
- Kendi tüketimi
- 0,7 W normal, 1,4 W eşleştirme
- Ölçüm yöntemi
- Akım trafosu, kablo kesilmez
- Ölçüm sınıfı
- IEC 61557-12, gerilimde sınıf 0.5, akımda sınıf 1
Bağlantı ve uygulama
- Bağlantı
- Wi-Fi 2,4 GHz, doğrudan modeme
- Köprü
- Gerekmez
- Uygulama
- Tuya Smart, Smart Life
- Grafikler
- Gün, ay ve yıl bazında tüketim
- Alarmlar
- Yüksek güç, aşırı ve düşük akım, aşırı ve düşük gerilim, ters enerji
- Senaryo
- Ölçülen değer koşul olarak kullanılabilir
- Paylaşım
- 20 kişiye kadar
- 5 GHz Wi-Fi
- Desteklenmez
Fiziksel ve kutu
- Ölçüler
- 46 × 53 × 21 mm
- Kablo geçiş kapasitesi
- En fazla 16 mm²
- Montaj yeri
- Sigorta kutusu içi
- Montaj
- Sigorta kutusu içine, DIN ray gerekmez
- Çalışma sıcaklığı
- -25 ile 60 °C
- Kutuda
- Ölçer ve kullanım kılavuzu, akım trafoları gövdenin içindedir
- Kutuda yok
- Kablo, klemens, pano aksesuarı
- Açma kapama
- Yoktur, cihaz yalnız ölçer
- Kaçak akım koruması
- Yoktur
- Garanti
- Teslim tarihinden itibaren 2 yıl
Sık sorulanlar
Kabloyu kesmem gerekiyor mu?
Hayır. Ölçüm akım trafosu ile yapılır. Halka biçimindeki trafolar cihazın gövdesinin içindedir. Faz kablolarını gövdedeki deliklerden geçirirsiniz, trafolar kabloya temas etmeden akımı okur.
Bu cihaz hattı açıp kapatabilir mi?
Hayır. Bu ürün yalnız ölçüm yapar, içinde röle yoktur. Hattı uzaktan açıp kapatmak istiyorsanız akıllı sigorta modellerine bakabilirsiniz.
Güneş panelim var, üretimi de ölçer mi?
Evet. Cihaz çift yönlü ölçüm yapar. Şebekeden çekilen ve şebekeye verilen enerji ayrı ayrı görünür.
Resmî sayacın yerine geçer mi?
Hayır. Bu cihaz tüketim takibi ve karşılaştırma için tasarlanmıştır. Dağıtım şirketinin sayacı yerine kullanılmaz.
Panoda Wi-Fi sinyali zayıf, ne yapabilirim?
Metal pano Wi-Fi sinyalini zayıflatabilir. Kapak kapalıyken bağlantı kopuyorsa Zigbee modelini değerlendirebilirsiniz. O model köprü üzerinden haberleşir.
Tek fazlı panoda kullanabilir miyim?
Bu model üç faz içindir. Tek fazlı bir tesisatta tek faz modelini tercih etmeniz daha uygun olur.
