- Derin tank takibi (10 m)
- Alt ve üst seviye alarmı
- Vana senaryosu
- Sirenle sesli uyarı
WiFi 80GHz Radar Teknolojili Kablosuz Sıvı Seviye Sensörü
16.500,00₺
- Tankın üstüne vidalanan 80 GHz radar seviye sensörüdür. Sıvıya değmeden 0,1–10 m arasında ±2 mm hassasiyetle ölçer.

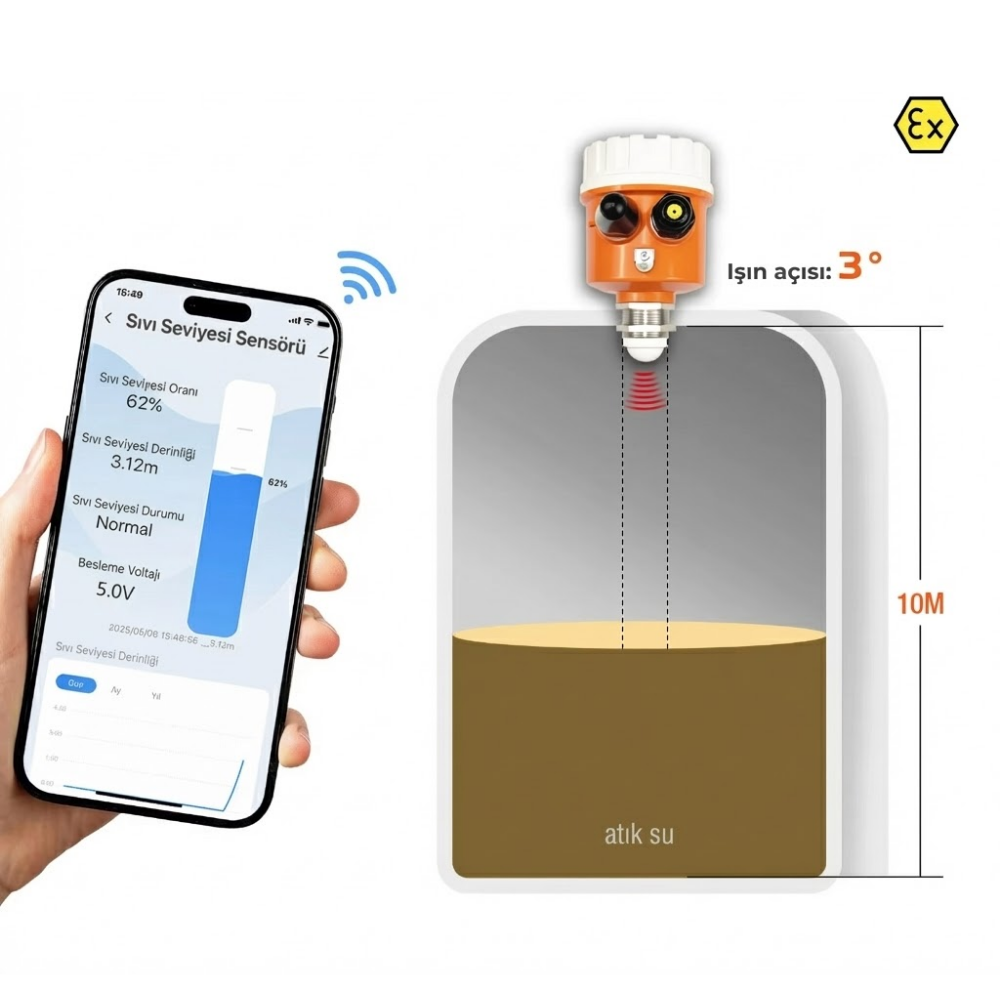

- Radar demeti ±3° kadar dardır. Derin ve dar tanklarda yan duvarlardan yankı almaz.
- Tanktaki sıvıyı yüzde ve metre olarak gösterir. Seviye alt ya da üst sınıra geldiğinde telefonunuza bildirim gönderir, akıllı vanaları senaryoyla çalıştırır.
- M32 × 1,5 dişle en az 33 mm deliğe takılır. IP65 gövde, −20 ile +70 °C arası çalışma.
- Harici antenle 2,4 GHz Wi-Fi’ye bağlanır, köprü gerekmez. Tuya Smart, Smart Life, Alexa ve Google Asistan ile çalışır.
| Stok Kodu | WSS-05 |
|---|---|
| Yazılım |
Tuya,Smart Life |
| Hub Gereksinimi |
Hayır |
| Bağlantı |
WiFi 2.4Ghz |
| Güç Kaynağı |
DC 5V 1A |
Birlikte Alınanlar
Saat 15:00 öncesi verilen siparişler aynı gün kargolanır.
Bu üründe kargo ücretsiz.
10 metreye kadar derin tanklarda seviyeyi ±2 mm hassasiyetle ölçen Wi-Fi radar sensör
WSS-05 tankın üstüne monte edilir ve 80 GHz radar dalgasıyla sıvı yüzeyine olan mesafeyi ölçer. 0,1 ile 10 metre aralığında çalışır ve ±2 mm hassasiyet sunar. ±3° dar radar demeti sayesinde derin ve dar tanklarda yan duvarlardan etkilenmeden ölçüm yapar. Tanktaki sıvı seviyesini Smart Life ya da Tuya Smart uygulamasında yüzde ve metre olarak gösterir. Seviye belirlediğiniz alt ya da üst sınıra geldiğinde telefonunuza bildirim gönderir.
- Tuya Smart / Smart Life
- Wi-Fi 2,4 GHz, köprü gerekmez
- 80 GHz radar, 0,1–10 m, ±2 mm
- IP65 gövde
WiFi 80GHz Radar Teknolojili Kablosuz Sıvı Seviye Sensörü
Tuya Smart- Smart Life

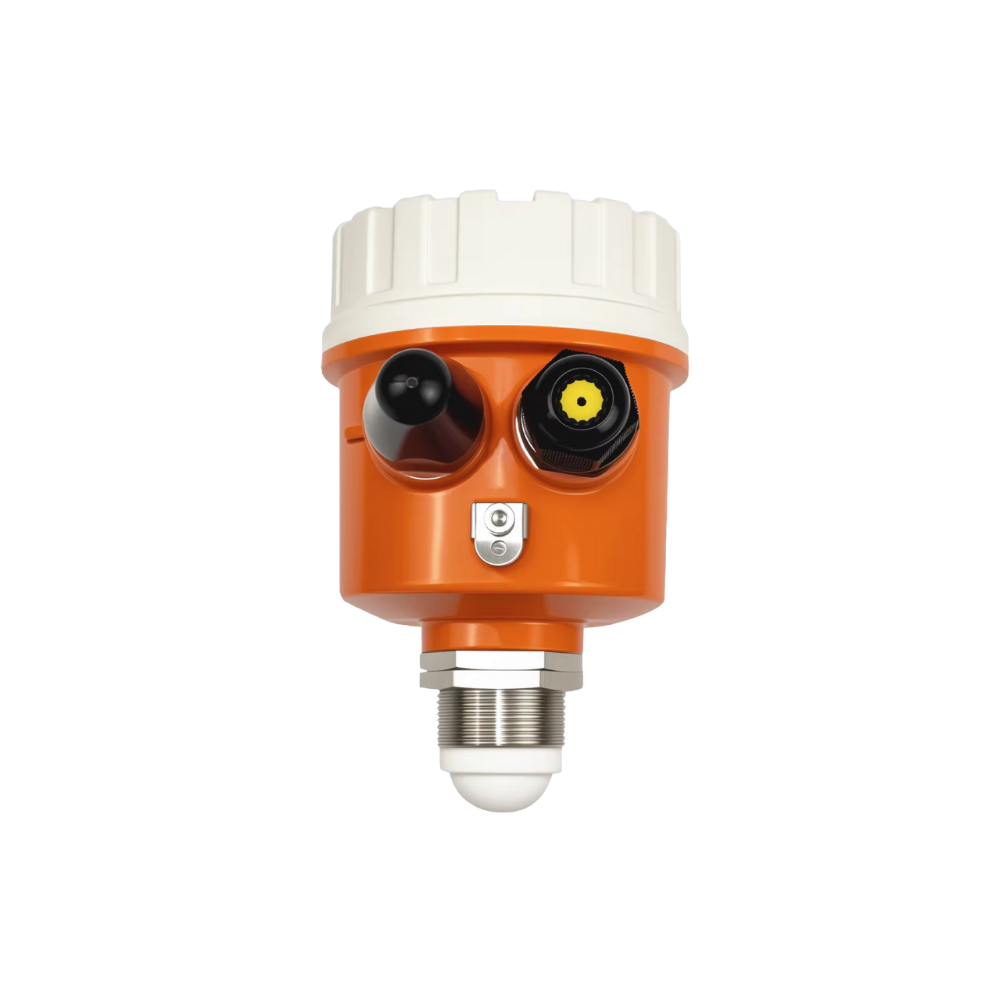

Sensörün alt kısmında M32 × 1,5 dişli boyun ve radar lensi yer alır. Tank kapağında en az 33 mm çapında bir delik açılır, sensör bu delikten geçirilir ve alttan somunla sabitlenir. Lens aşağıya, sıvı yüzeyine bakacak şekilde konumlanır. Gövde çapı 88,5 mm’dir.
Ön bölümde harici Wi-Fi anteni ve besleme kablosu için kablo rakoru bulunur. Cihaz 110–240 V AC adaptörle çalışır. Sensör 5 V DC’de 100 mA’den az akım çeker. Wi-Fi menzili açık alanda yaklaşık 50 metredir. Bu sayede bahçedeki ya da çatıdaki tanklarda da bağlantı kurabilir.
- 80 GHzradar ölçüm
- M32 × 1,5somunla montaj
- ~50 maçık alan Wi-Fi
Uygulamada ne görürsünüz
Ana ekranda doluluk oranını yüzde olarak, sıvı derinliğini ise metre olarak görürsünüz. Yan taraftaki seviye sütunu tankın doluluk durumunu görsel olarak gösterir. Seviye normal aralıktaysa durum satırında Normal yazar. Alt ya da üst sınıra ulaşıldığında alarm durumu görünür. Besleme voltajı satırı da cihazın çalışma gerilimini gösterir.
Alt bölümdeki grafikten seviyenin gün, ay ve yıl içindeki değişimini takip edebilirsiniz. Cihazı aile üyeleriyle ya da işletmedeki diğer kullanıcılarla da paylaşabilirsiniz.
- Yüzde ve metreiki ölçüm görünür
- DurumNormal ya da alarm
- Grafikgün, ay, yıl
Radar ve ultrasonik farkı
Ultrasonik sensörler ses dalgası kullanır ve bu dalga yaklaşık ±15 derecelik bir koni şeklinde yayılır. Dar ve derin tanklarda bu koni sıvıya ulaşmadan yan duvarlara çarpabilir. Sensör de duvardan dönen yankıyı algılayabilir. WSS-05 ise ±3° kadar dar bir radar demeti kullanır. Bu nedenle dar ve derin tanklarda ölçüm daha sağlıklı yapılır.
WSS-05, 0,1 ile 10 metre arasında ±2 mm hassasiyetle ölçer. Ultrasonik WSS-01 ise 4 metreye kadar ±2 cm hassasiyet sunar. Radar sıvıya değmediği için tortu ve köpük sensörü kirletmez, buhar da ölçümü bozmaz. Tank içindeki sıcaklık değişimleri de ölçüm performansını etkilemez.
- ±3°dar demet açısı
- 10 mderin tanklar için
- ±2 mmölçüm hassasiyeti
Kurulum ve seviye ayarı
Kurulumdan sonra uygulamada iki değer girilir. Kurulum yüksekliği, sensörden tank tabanına olan mesafedir. Maksimum sıvı derinliği ise tankın alabileceği en yüksek sıvı seviyesidir. Sensör anlık seviyeyi ölçer ve doluluk yüzdesini anlık seviyeyi maksimum sıvı derinliğine bölerek hesaplar.
Örneğin kurulum yüksekliği 4 m ve maksimum sıvı derinliği 3 m olan bir tankta seviye 2 m ise doluluk yaklaşık yüzde 67 görünür. Alt ve üst alarm sınırları da yine yüzde olarak ayarlanır.
- A · Biki değer girilir
- C ÷ Bdoluluk hesabı
- Alt · üstalarm sınırları
Öne çıkanlar
Derin tanklarda hassas ve uzaktan takip için öne çıkan özellikler.
- 80 GHz radar ölçüm
Sıvıya temas etmeden 0,1 ile 10 metre arasında ±2 mm hassasiyetle ölçüm yapar.
- ±3° dar demet
Dar ve derin tanklarda yan duvarlardan gelen hatalı yansımaları azaltır.
- Yüzde ve metre gösterimi
Seviyeyi hem yüzde hem metre olarak gösterir. Geçmiş ölçümler grafikte izlenebilir.
- Alt ve üst sınır alarmı
Seviye belirlediğiniz alt ya da üst sınıra geldiğinde telefonunuza bildirim gelir.
- Harici Wi-Fi anteni
Açık alanda yaklaşık 50 metre bağlantı mesafesi sunar. Köprüye ihtiyaç duymaz.
- IP65 korumalı gövde
Toza ve su sıçramasına karşı korumalıdır. −20 ile +70 °C arasında çalışır.

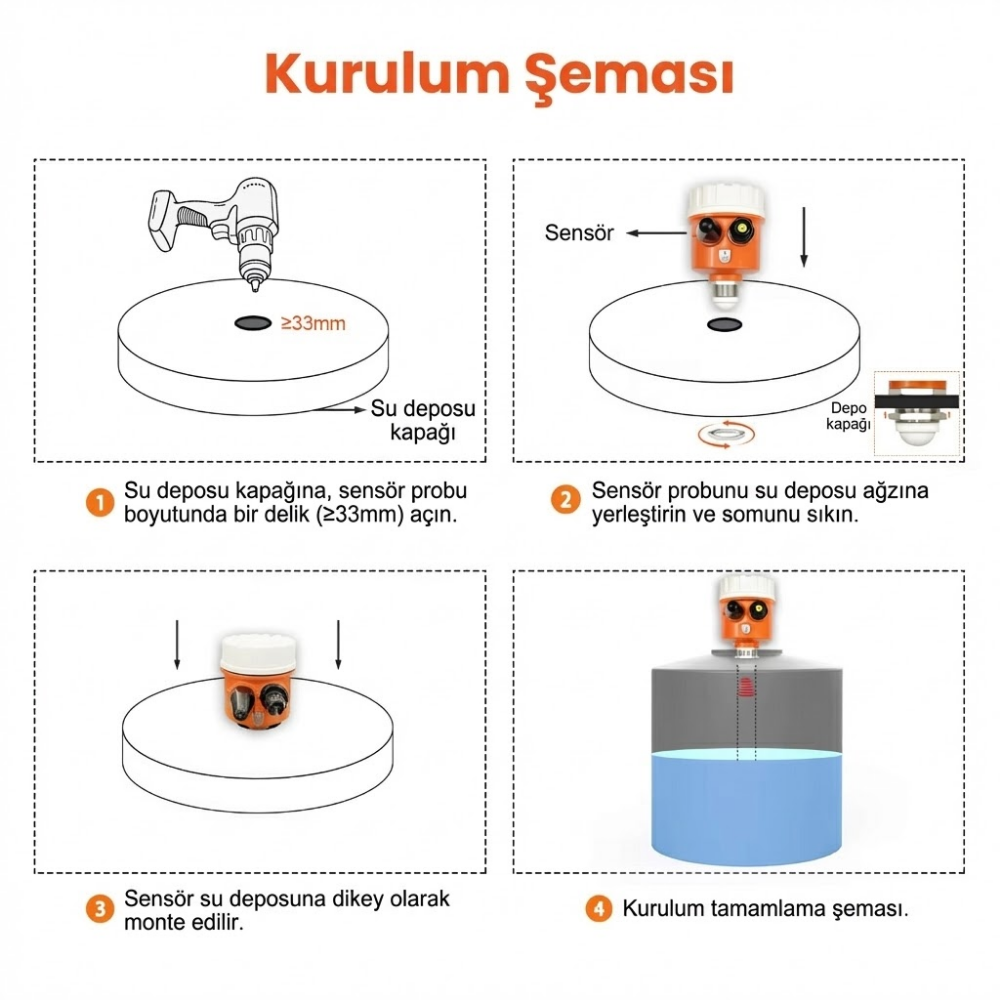

Kurulum
Montaj için tank kapağında uygun bir delik açılır, sensör sabitlenir ve adaptör prize takılır.
- Montaj yerini belirleyin
Tank kapağında dolum borusundan ve yan duvardan uzak bir nokta seçin. Radarın önünde boru, merdiven ya da benzeri bir engel olmamalıdır.
- Deliği açıp sabitleyin
Kapağa en az 33 mm çapında delik açın. Sensör boynunu delikten geçirin ve alttan M32 somunu 35 mm anahtarla sıkın. Sensör sıvıya tam dik bakmalıdır.
- Enerji verip eşleştirin
Adaptörü takın ve reset tuşuna 5 saniye basın. Tuya Smart ya da Smart Life uygulamasında cihazı ekleyip 2,4 GHz Wi-Fi şifrenizi girin.
- Tank bilgilerini girin
Uygulamada kurulum yüksekliğini ve maksimum sıvı derinliğini tanımlayın. Sonrasında alt ve üst alarm sınırlarını belirleyin.
Kurulumda dikkat edilmesi gerekenler
- Sensör tam dik takılmalıdır. Eğik montajda radar demeti yüzeyden sapabilir ve ölçüm doğruluğu düşebilir.
- Dolum borusuna yakın monte etmeyin. Düşen sıvı ve dalgalı yüzey ölçümü etkileyebilir.
- Tank duvarına fazla yaklaşmayın. Yan duvarlardan dönen yansımalar ölçümü bozabilir.
- Sensörün altında en az 10 cm boşluk bırakın. Ölçüm 0,1 metreden başlar.
- Eşleştirme sırasında telefonda Wi-Fi ve Bluetooth açık olmalıdır. Cihaz 5 GHz Wi-Fi ağına bağlanmaz.
Uygulama ve gösterge ışığı
Uygulamadaki temel ayarlar ve cihaz ışığının anlamı.
Kurulum yüksekliğiSensörden tank tabanına olan mesafe. Metre olarak girilir.Maksimum sıvı derinliğiTankın alabileceği en yüksek sıvı seviyesi. Doluluk yüzdesi buna göre hesaplanır.Üst seviye alarmıDoluluk bu yüzdeye ulaştığında bildirim gönderilir.Alt seviye alarmıDoluluk bu yüzdeye düştüğünde bildirim gönderilir.Hızlı yanıp sönen ışıkCihaz eşleştirme modundadır ve uygulamadan eklenmeyi bekler.Sabit yanan ışıkCihaz Wi-Fi ağına bağlanmıştır.Yavaş yanıp sönen ışıkWi-Fi bağlantısı yoktur. Modemi ve şifreyi kontrol edin.
Hangi durumda WSS-05 tercih edilir
Tank 4 metreden derinse, yapı olarak dar ve uzunsa ya da ölçümde milimetre hassasiyeti istiyorsanız WSS-05 daha uygundur. 4 metreye kadar ev tipi su depolarında ultrasonik WSS-01 yeterli olabilir.
Pompa kontrolü
WSS-05’te röle çıkışı bulunmaz. Seviye bilgisi uygulamada koşul olarak kullanılır ve Tuya uyumlu akıllı vana ya da röleleri tetikler. Pompayı sensör üzerinden doğrudan açıp kapatmak istiyorsanız röle çıkışlı WSS-03’e bakabilirsiniz.
Kendi senaryolarınızı kurun
Seviye bilgisi uygulamada koşul olarak kullanılabilir ve başka cihazları tetikleyebilir.
-
Seviye yüzde 10’a düşersetank boşalmaya başladıAkıllı vana açılsındolum başlayabilir
-
Seviye yüzde 100 olursatank tamamen dolduVana kapansıntaşma önlenir
-
Seviye üst sınıra çıkarsafoseptik ya da atık suEkibe bildirim gitsinboşaltma zamanı
-
Her sabah 07.00’dezaman planıTank durumu bildirilsingünlük kontrol kolaylaşır
WAS-01P siren ile sesli uyarı
WSS-05 tanktaki seviyeyi izler ve veriyi uygulamaya gönderir. Uyarıyı evin içinden de duymak isterseniz bir prize WAS-01P Wi-Fi sireni takabilirsiniz. Seviye belirlediğiniz alt ya da üst sınıra geldiğinde siren 105 dB’e kadar sesle “Su seviyesi alarmı, lütfen kontrol edin.” anonsu yapar ve ışığı yanar.
Bu otomasyonu Smart Life uygulamasında Akıllı sekmesindeki Otomasyon bölümünden kurabilirsiniz. Koşul olarak “Cihaz durumu değiştiğinde” seçilir ve WSS-05 için sıvı seviyesi durumunun alarm vermesi tanımlanır. Eylem tarafında WAS-01P alarmı, 22 numaralı Su Seviyesi Alarmı sesi ve 10 ile 1800 saniye arasında bir süre seçilir. Alarm, uygulamada ayarladığınız Minimum ve Maksimum seviye değerlerine göre verilir. Bu otomasyon internet üzerinden çalışır.
- 105 dBsesli ve ışıklı
- 22 numaraalarm sesi
- Wi-Fiköprü gerekmez
Alexa ve Google Asistan desteği
Smart Life hesabınızı Amazon Alexa ya da Google Asistan uygulamasına bağladığınızda seviye ölçer bu platformlarda görünür. Smart Life içinde kurduğunuz pompa ya da vana senaryolarını sesle de çalıştırabilirsiniz. Apple HomeKit desteği bulunmaz.
- GoogleAsistan desteği
- AlexaEcho uyumluluğu
- Senaryolarsesle çalıştırma
Tuya Smart Life Web Kontrol
Aynı hesaba bilgisayardan da giriş yapabilirsiniz. device.tuyasmart.com adresinde, telefondaki uygulamanın profil bölümündeki QR okuyucuyla oturum açılır. Tank seviyesi ve senaryolar büyük ekranda görüntülenebilir. Birden fazla tankı tek yerden takip etmek için kullanışlıdır.
- Tarayıcıdanbilgisayarda takip
- QR ile giriştelefondan onay
- Çok depotek ekranda izleme
Platform ve bağlantı tipi
Cihaz Tuya Smart veya Smart Life ile yönetilir, 2,4 GHz Wi-Fi ağına doğrudan bağlanır.
Tuya Smart ve Smart Life
Tuya Smart ve Smart Life aynı platformu kullanır. Tek hesapta tüm Tuya uyumlu cihazlar bir araya gelir.
Wi-Fi 2,4 GHz
Köprü gerekmez. Cihaz doğrudan 2,4 GHz Wi-Fi ağına bağlanır, 5 GHz ağa bağlanmaz.
Hangi model size uygun
Seçimde tank derinliği, ölçüm yöntemi ve röle ihtiyacı belirleyicidir.
| Model | Ölçüm | Bağlantı | Kime uygun |
|---|---|---|---|
| Bu ürün, WSS-05 | 80 GHz radar, 0,1–10 m, ±2 mm | Wi-Fi, köprü gerekmez | Derin ve dar tanklar, yüksek hassasiyet isteyenler |
| WiFi Akıllı Su Seviyesi Ölçer, WSS-01 ve WSS-03 | Ultrasonik, 0,1–4 m, ±2 cm | Wi-Fi, köprü gerekmez | 4 metreye kadar ev depoları, WSS-03 ile pompa otomasyonu isteyenler |
| WiFi Ekranlı Akıllı Su Seviyesi Ölçer, WSS-02 | Ultrasonik, 0,1–4 m, ±2 cm | Wi-Fi, iç mekân ekranı | Seviyeyi ev içinde ekranda da görmek isteyenler |
| Akıllı Zigbee Su Seviyesi Ölçer, ZSS-01 | Ultrasonik, 0,1–4 m, ±2 cm | Zigbee, köprü gerekir | Zigbee köprüsü olan ve yerel senaryo kurmak isteyenler |
| WiFi Akıllı Sıvı Seviyesi Ölçer, WSS-04 | Daldırma tip basınç sensörü | Wi-Fi | Kapağı olmayan ya da sensörün suya indirilmesi gereken depolar |
Teknik özellikler
Ölçüm, bağlantı ve gövdeye ait temel bilgiler.
Ölçüm ve gövde
- Ürün kodu
- WSS-05
- Ölçüm yöntemi
- 80 GHz mmWave radar, temassız
- Ölçüm aralığı
- 0,1–10 m
- Hassasiyet
- ±2 mm
- Demet açısı
- ±3°
- Çalışma sıcaklığı
- −20 ile +70 °C
- Koruma sınıfı
- IP65
- Ölçüler
- Ø 88,5 mm gövde, yükseklik 135,5 mm’den az, anten dahil genişlik 140 mm’den az
- Montaj
- Üstten dikey, M32 × 1,5 diş, somun SW35, en az 33 mm delik
Bağlantı ve besleme
- Bağlantı
- Wi-Fi 2,4 GHz, harici anten
- Wi-Fi menzili
- Açık alanda yaklaşık 50 m
- Köprü
- Gerekmez, doğrudan modeme bağlanır
- Eşleştirme
- Reset tuşuna 5 saniye basılır, telefonda Wi-Fi ve Bluetooth açık olmalı
- Uygulama
- Tuya Smart, Smart Life
- Adaptör girişi
- 110–240 V AC
- Sensör beslemesi
- 5 V DC, en çok 100 mA
- Röle çıkışı
- Yok
- 5 GHz
- Bağlanmaz
- HomeKit
- Desteklenmez
- Garanti
- Teslim tarihinden itibaren 2 yıl
Sık sorulanlar
WSS-05 ile WSS-01 arasındaki temel fark nedir?
WSS-05, 80 GHz radar kullanır ve 10 metreye kadar ±2 mm hassasiyetle ölçüm yapar. Radar demeti ±3° kadar dardır. WSS-01 ise ultrasonik ölçüm yapar, 4 metreye kadar ±2 cm hassasiyet sunar ve ±15° koni şeklinde yayılır. Derin ve dar tanklarda WSS-05 daha uygundur. Ev tipi daha sığ depolarda WSS-01 yeterli olabilir.
Sensör sıvıyla temas eder mi?
Hayır. Sensör tankın üst kısmına takılır ve yüzeye olan mesafeyi radar dalgasıyla ölçer. Sıvıya değmediği için tortu ve köpük sensörü kirletmez.
Pompayı doğrudan çalıştırabilir mi?
Hayır. WSS-05’te röle çıkışı yoktur. Seviye bilgisini uygulamada koşul olarak kullanıp Tuya uyumlu akıllı vana ya da röleleri çalıştırabilirsiniz. Bu senaryolar internet üzerinden çalışır. Pompayı sensörün kendisinin açıp kapatmasını istiyorsanız röle çıkışlı WSS-03 uygundur.

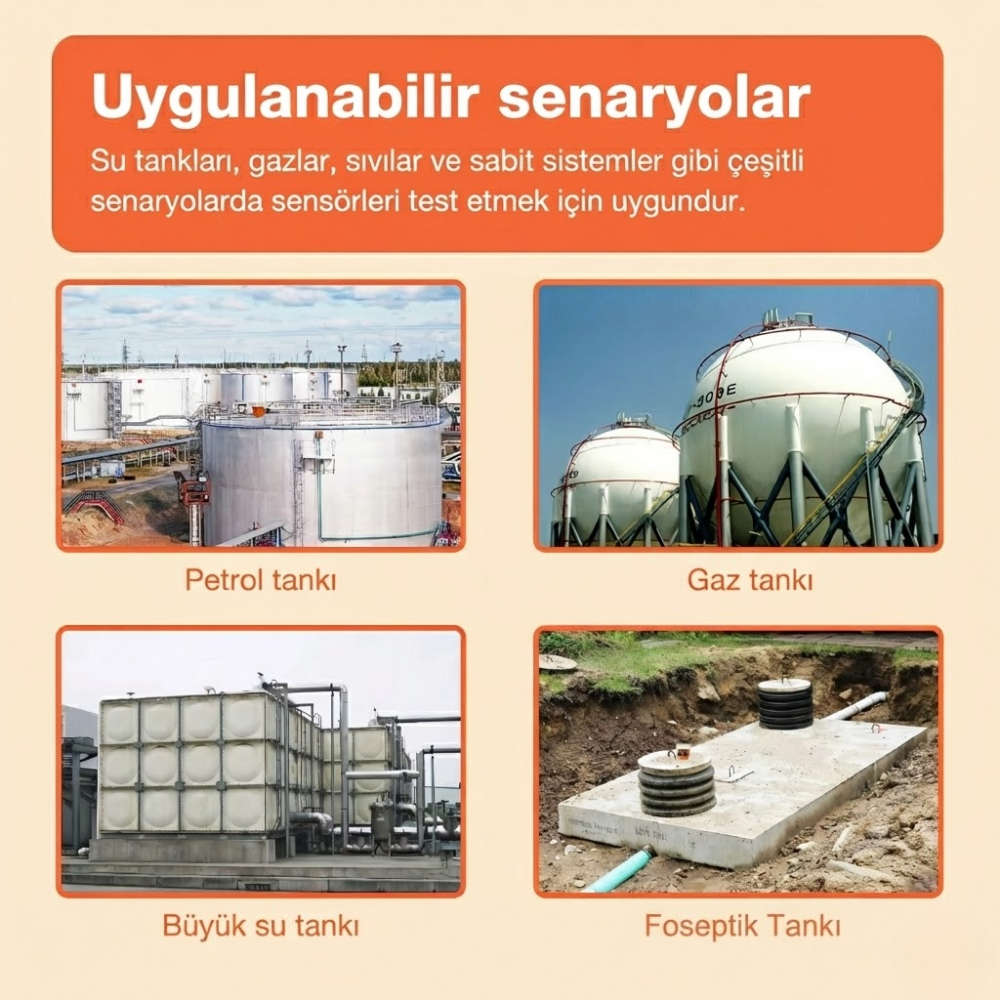

Foseptik veya atık su tankında kullanılabilir mi?
Evet. Temassız ölçüm yaptığı için atık su, foseptik ve tortulu tanklarda kullanılabilir. Yine de sensörün monte edildiği yer IP65 gövdeye uygun olmalı ve cihaz doğrudan su altında kalmamalıdır.
Yakıt veya kimyasal tankta kullanılır mı?
Sayfadaki ölçüm değerleri su için verilmiştir. Cihaz için patlama korumalı kullanım belgesi sunmuyoruz. Benzin ya da LPG gibi yanıcı buhar oluşan tanklarda kullanmayın. Mazot ya da kimyasal tanklar için önce WhatsApp hattımızdan bize danışın.
Tank modemden uzaktaysa bağlantı kurar mı?
Harici anteni sayesinde açık alanda yaklaşık 50 metreye kadar Wi-Fi bağlantısı kurabilir. Arada duvar veya beton varsa menzil azalır. Gerekirse tankın yakınına bir Wi-Fi genişletici ekleyebilirsiniz. Cihaz yalnız 2,4 GHz ağlara bağlanır.
Köprü gerekir mi?
Hayır. Cihaz 2,4 GHz Wi-Fi ile doğrudan modeme bağlanır ve Tuya Smart ile Smart Life uygulamalarıyla çalışır.
Garanti, iade ve kargo?
2 yıl Novato garantisi, teslimden sonra 14 gün koşulsuz iade. İade için WhatsApp hattımıza “iade başlat” yazmanız yeterlidir. Hafta içi 15:00’e kadar verilen siparişler aynı gün kargoya verilir, Cumartesi 11:00. Kurulumda takılırsanız WhatsApp 0212 706 49 96, 7/24.
Gerekenler
- 2.4GHz WiFi kablosuz internet bağlantısı gereklidir.
- Kurulum ve takip için akıllı telefona Tuya Smart veya Smart Life uygulaması kurulmalıdır.
- Tank kapağında en az 33 mm çapında montaj deliği bulunmalıdır.
- M32 somunu sıkmak için 35 mm anahtar gereklidir.
Kurulum adımları
- Montaj deliğinin açılmasıTank kapağına en az 33 mm çapında bir delik açın.
- Sensörün yerleştirilmesiSensörü tank duvarına çok yakın olmayan ve dolum borularından uzak bir noktaya konumlandırın.
- Gövdenin sabitlenmesiM32 dişli boynu delikten geçirin ve alttan M32 somunu 35 mm anahtar kullanarak sıkın.
- Dikey açının kontrolüSensörün sıvı yüzeyine tam dik baktığından ve altında en az 10 cm boşluk kaldığından emin olun.
- Tank parametrelerinin girilmesiUygulamada sensör ile tank tabanı arasındaki A kurulum mesafesini ve maksimum sıvı derinliği olan B değerini tanımlayın.
Bağlantı
- Sensör 5V DC besleme ile çalışır ve enerji kutudan çıkan adaptör üzerinden sağlanır.
- Sensör üzerinde röle çıkışı bulunmaz, su pompası doğrudan sensöre bağlanamaz.
Uygulamaya ekleme
Google Play ya da App Store'dan Tuya Smart ya da Smart Life uygulamasını indirin.
Tuya Smart: App Store · Google Play
Smart Life: App Store · Google Play
- Telefonunuzun WiFi ve Bluetooth özelliklerini açın.
- Cihazın sıfırlama düğmesine 5 saniye basılı tutarak gösterge ışığının hızlı yanıp sönmesini sağlayın.
- Tuya Smart veya Smart Life uygulamasını açıp 2.4GHz ağ bilgilerinizi girerek sensörü ekleyin.
Sıfırlama
Gösterge ışıkları
| Hızlı yanıp sönme | WiFi yapılandırma modu aktiftir. |
| Sabit yanık | WiFi bağlantısı kurulmuştur. |
| Yavaş yanıp sönme | WiFi bağlantısı bulunmamaktadır. |
Dikkat edilmesi gerekenler
- Dikey montaj zorunludur, sensör sıvı yüzeyine tam dik bakmalıdır.
- Sensörün altında en az 10 cm boşluk bırakılmalıdır.
- Benzin ve LPG gibi yanıcı buhar oluşan tanklarda kullanılmaz.
- Sensör dolum borularının altına ve tank duvarının hemen dibine monte edilmemelidir.
