WiFi Çift Kuru Kontak Çıkışlı Röle

Hem standart şebeke elektriği (AC) hem de düşük voltajlı doğru akım (DC) ile çalışabilen bu modül, “kuru kontak” özelliği sayesinde bağladığınız cihaza kendi elektriğini vermeden sadece anahtarlama yapar. Bu sayede farklı voltajlarla çalışan sistemleri güvenle yönetebilirsiniz.

Öne Çıkan Özellikler

• Gerçek Kuru Kontak Çıkışı (NO / COM / NC): Üzerindeki 2 ayrı kanal için Normalde Açık (NO), Ortak (COM) ve Normalde Kapalı (NC) uçları bulunur. Kendi besleme voltajını çıkışa yansıtmaz; adeta fiziksel bir düğmeye basıyormuşsunuz gibi tetikleme yapar.

• Çok Yönlü Besleme Seçenekleri: Projenizin ihtiyacına göre modülü 100-240V AC (şebeke elektriği) veya 5-40V DC (adaptör, akü vb.) ile besleyebilirsiniz.

• Fiziksel Anahtar Desteği (S1 / S2): Mevcut duvar anahtarlarınızı veya butonlarınızı iptal etmenize gerek kalmaz. S1 ve S2 klemenslerine bağlayacağınız fiziksel anahtarlarla cihazlarınızı manuel olarak da kontrol etmeye devam edebilirsiniz.

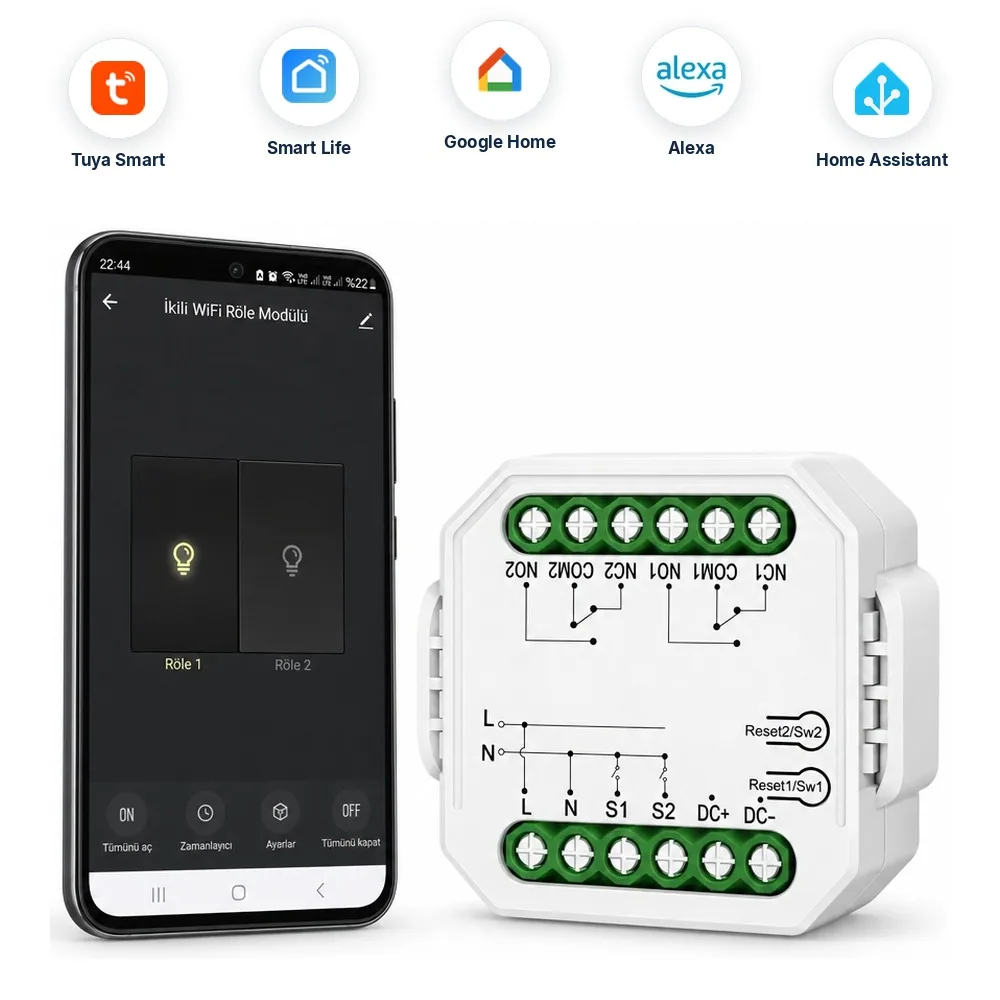

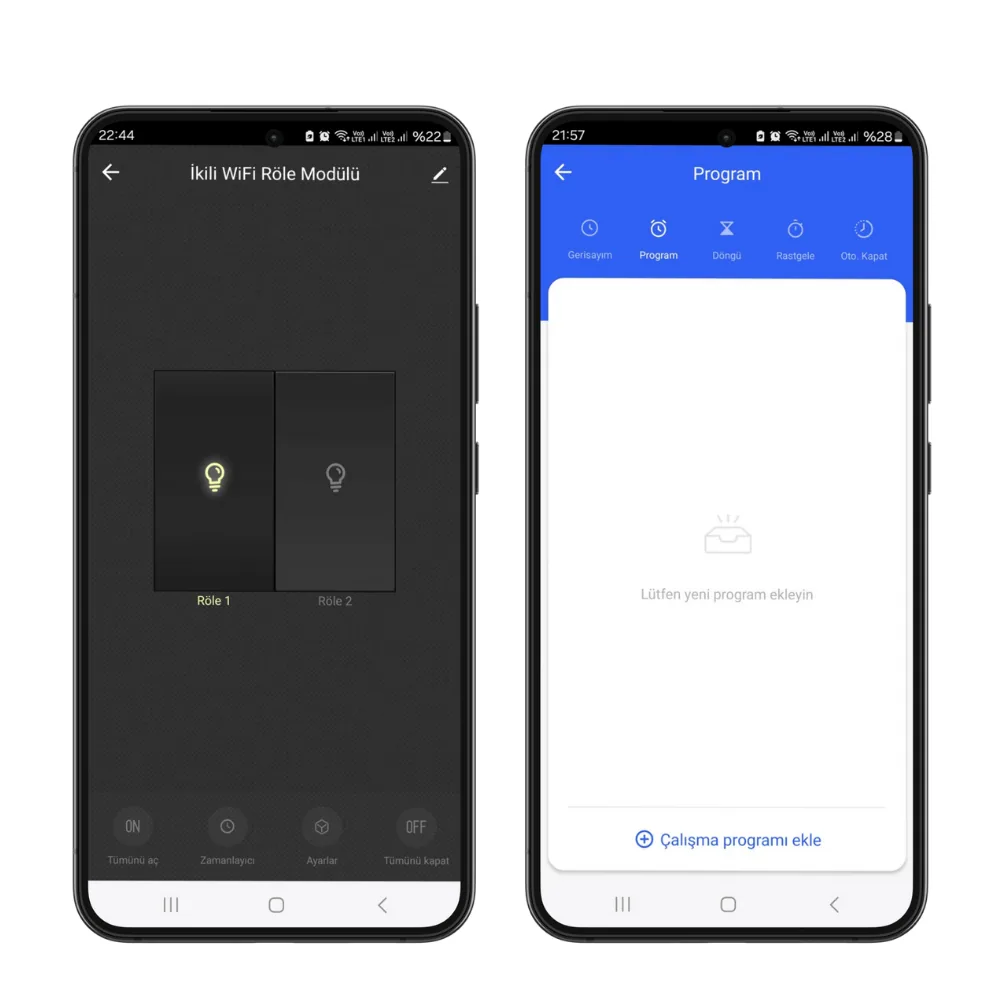

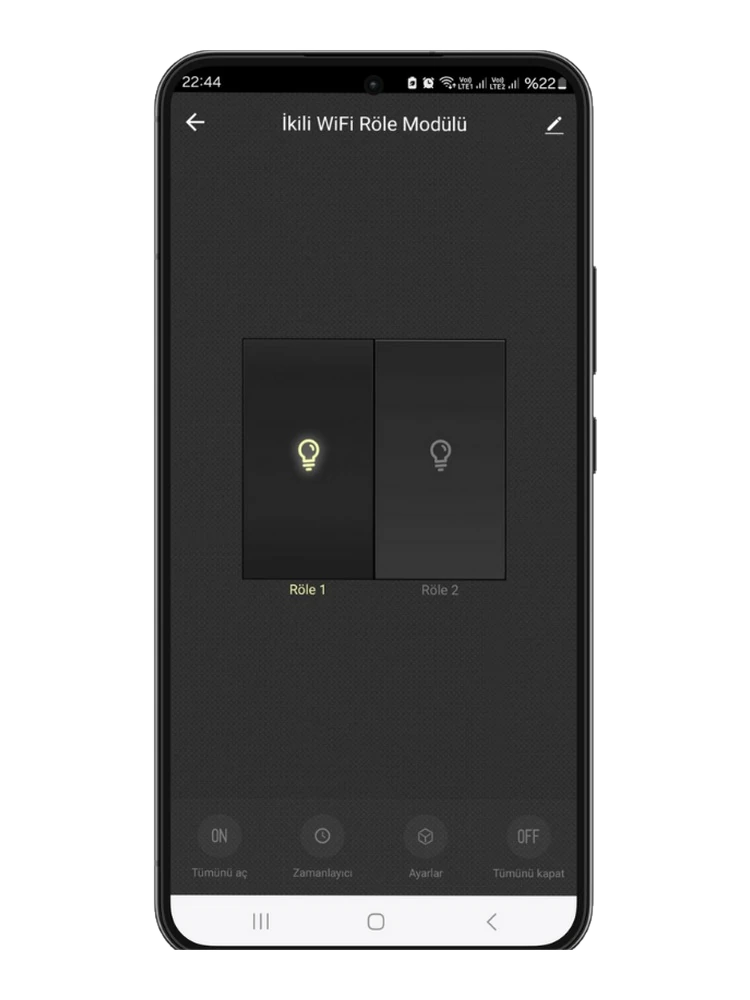

• Tuya ve Smart Life Ekosistemi: Dünyanın en popüler akıllı ev platformlarıyla tam uyumludur. Akıllı telefonunuz üzerinden dünyanın neresinde olursanız olun cihazlarınızı kontrol edebilir, zamanlayıcılar ayarlayabilir ve diğer akıllı cihazlarla ortak senaryolar oluşturabilirsiniz.

• Yüksek Yük Kapasitesi: Kanal başına maksimum 5A (yaklaşık 1125W) yük taşıma kapasitesine sahiptir (LED aydınlatmalar için maks. 150W).

• Kompakt ve Güvenli Tasarım: Küçük yapısı sayesinde elektrik buatlarının veya kontrol panolarının içine kolayca gizlenebilir. CE ve RoHS sertifikalarına sahiptir.

 Başlıca Kullanım Alanları

Kuru kontak yapısı ve çift kanal özelliği sayesinde kullanım alanı neredeyse sınırsızdır:

• Garaj ve Bahçe Kapıları: Motorlu kapı tetikleyicisi olarak kullanım.

• Kombi ve Isıtma Sistemleri: Akıllı oda termostatı rölesi olarak kullanım (Kombiyi uzaktan açıp kapatmak için).

• Geçiş Kontrol Sistemleri: Apartman kapısı otomatikleri, turnikeler ve bariyer sistemleri.

• Aydınlatma Kontrolü: Farklı voltajlarda (örneğin 12V şerit LED ve 220V ampul) çalışan sistemleri tek modülle yönetme.

• Bilgisayar/Sunucu Tetikleme: Sunucuları veya bilgisayarları uzaktan donanımsal olarak açıp kapatma.

Bağlantı Senaryoları ve Uygulama Şemaları

Modülünüzü farklı ihtiyaçlara göre bağlamak için aşağıdaki dört ana senaryoyu kullanabilirsiniz:

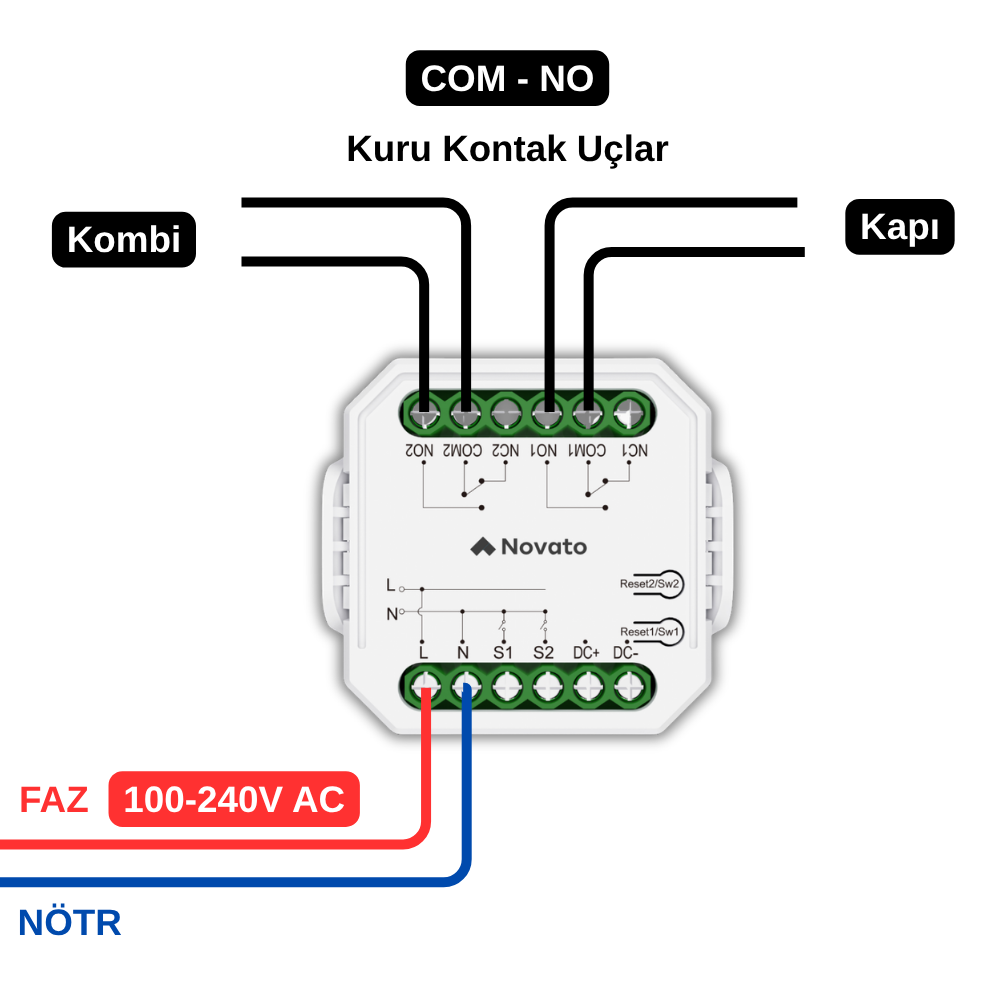

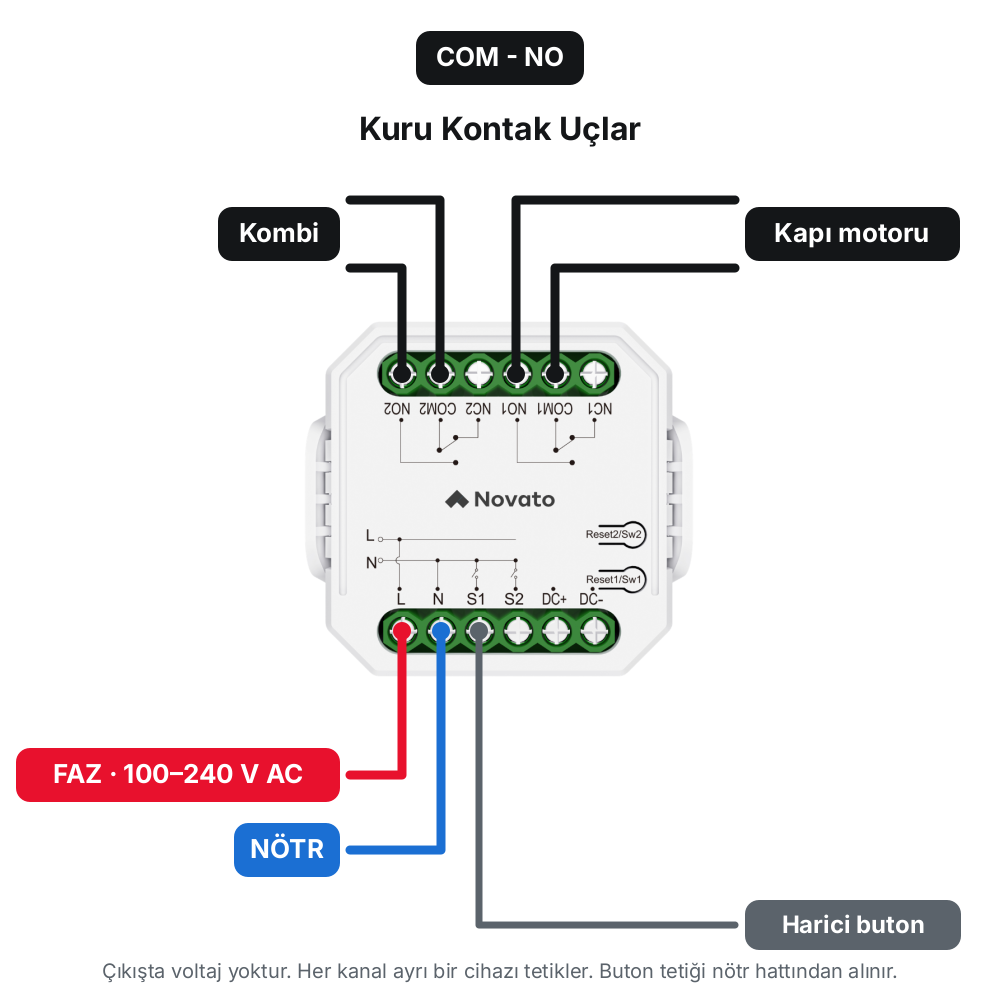

1. AC/DC Kuru Kontak Kontrolü (Garaj Kapısı, Kombi Tetikleme vb.)

Bu senaryoda, modül bir sistemi tetiklemek için kuru kontak olarak kullanılır. Modülün çıkışlarında voltaj yoktur.

• Güç (Röle Besleme): Modül, L (Faz) ve N (Nötr) ile AC şebekesinden veya DC+ (5-40V) ve N (DC-) ile DC kaynağından beslenir.

• Yük (Kontrol Edilen Cihaz): Kontrol edilecek cihazın kuru kontak uçları, modülün COM (Ortak) ve NO (Normalde Açık) uçlarına bağlanır.

• Harici Anahtar (Buton): Harici bir buton, modülün S1 (Kanal 1) veya S2 (Kanal 2) girişlerine Nötr (AC) veya DC- (DC) hattından tetik alınarak bağlanır.

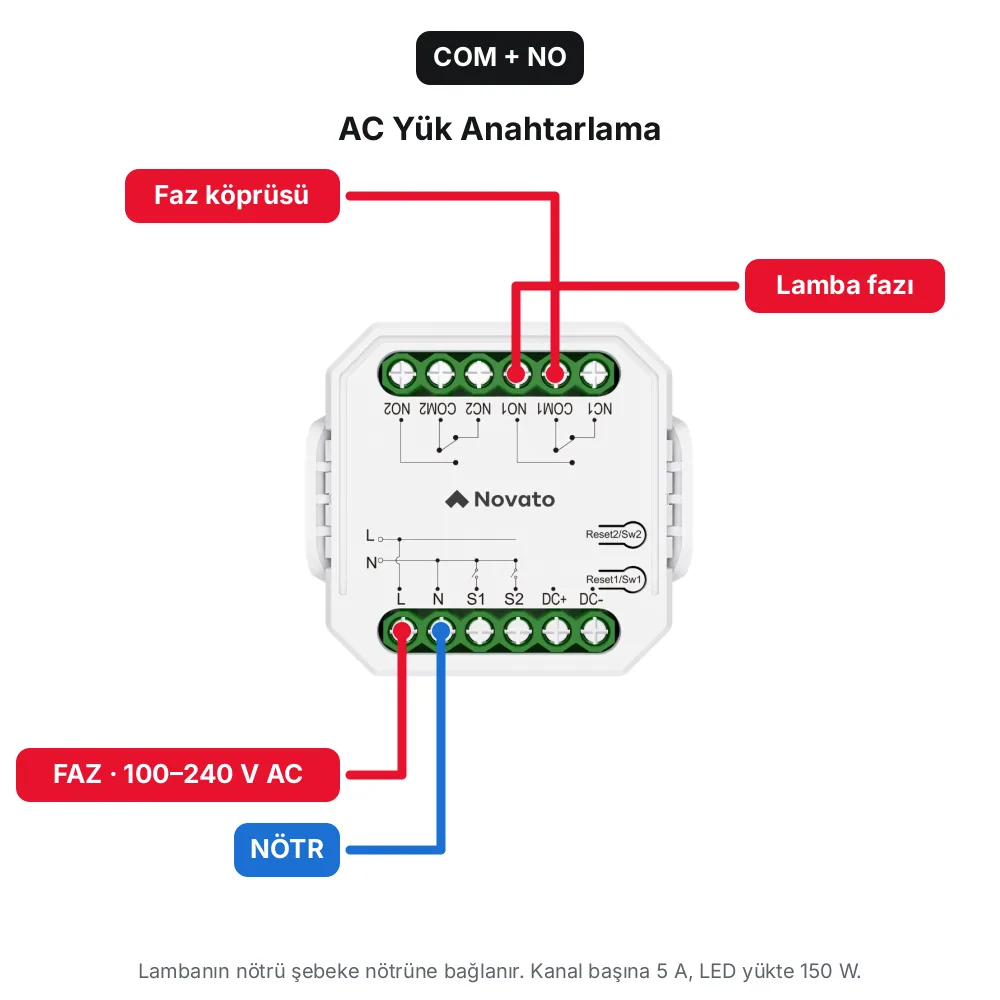

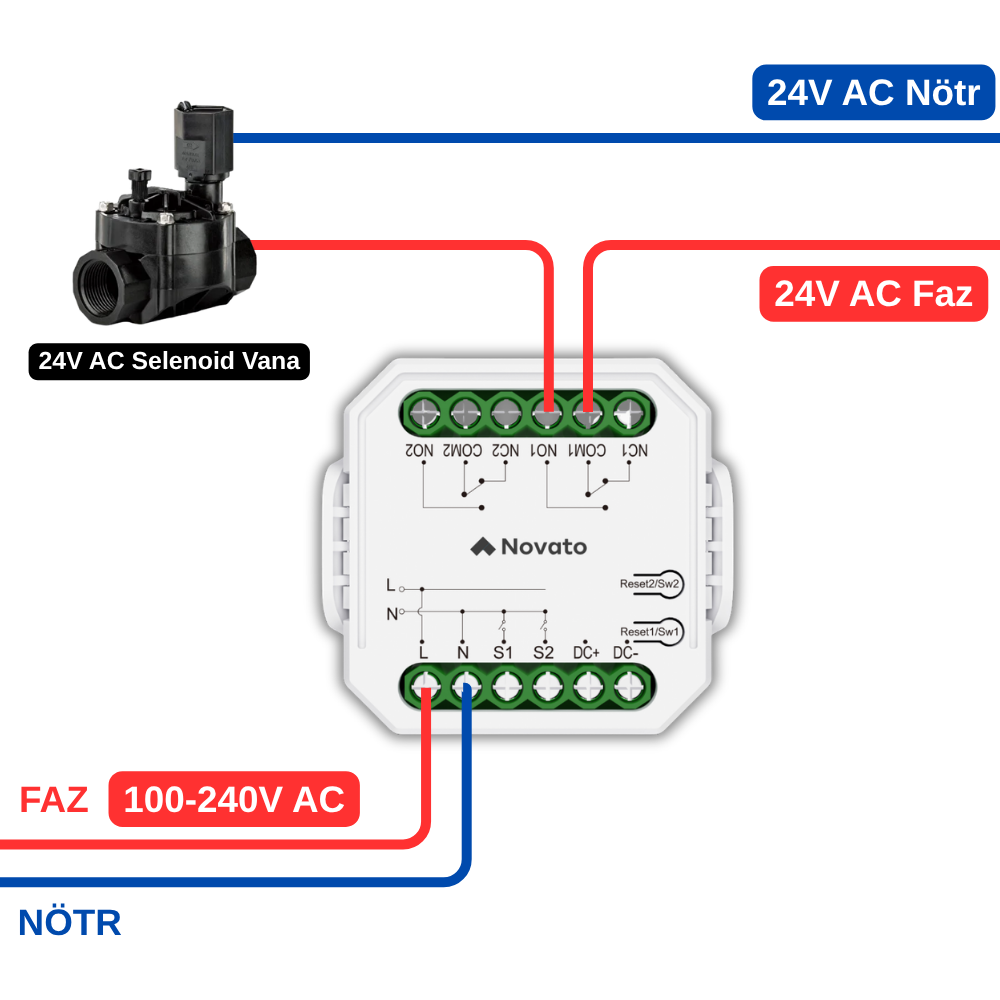

2. AC Voltaj Kontrolü (Aydınlatma Lamba, Priz vb.)

Bu senaryoda, modül doğrudan voltajla çalışan bir yükü kontrol eder. Modül beslemesi, yüke iletilir.

• Güç (Röle Besleme): Modül, L (Faz) ve N (Nötr) ile AC şebekesinden beslenir.

• Yük (Kontrol Edilen Cihaz): Kontrol edilecek yükün (örneğin lamba) faz kablosu modülün NO (Normalde Açık) ucuna bağlanır. Nötr kablosu doğrudan şebeke Nötr hattına bağlanır. Modülün COM ucuna da Faz bağlanır (çünkü kuru kontaktan voltaj çıkmaz, bu senaryoda çıkışa voltaj vermek için COM’a Faz verilir).

• Harici Anahtar (Buton): Harici bir buton, modülün S1 veya S2 girişlerine Nötr hattından tetik alınarak bağlanır.

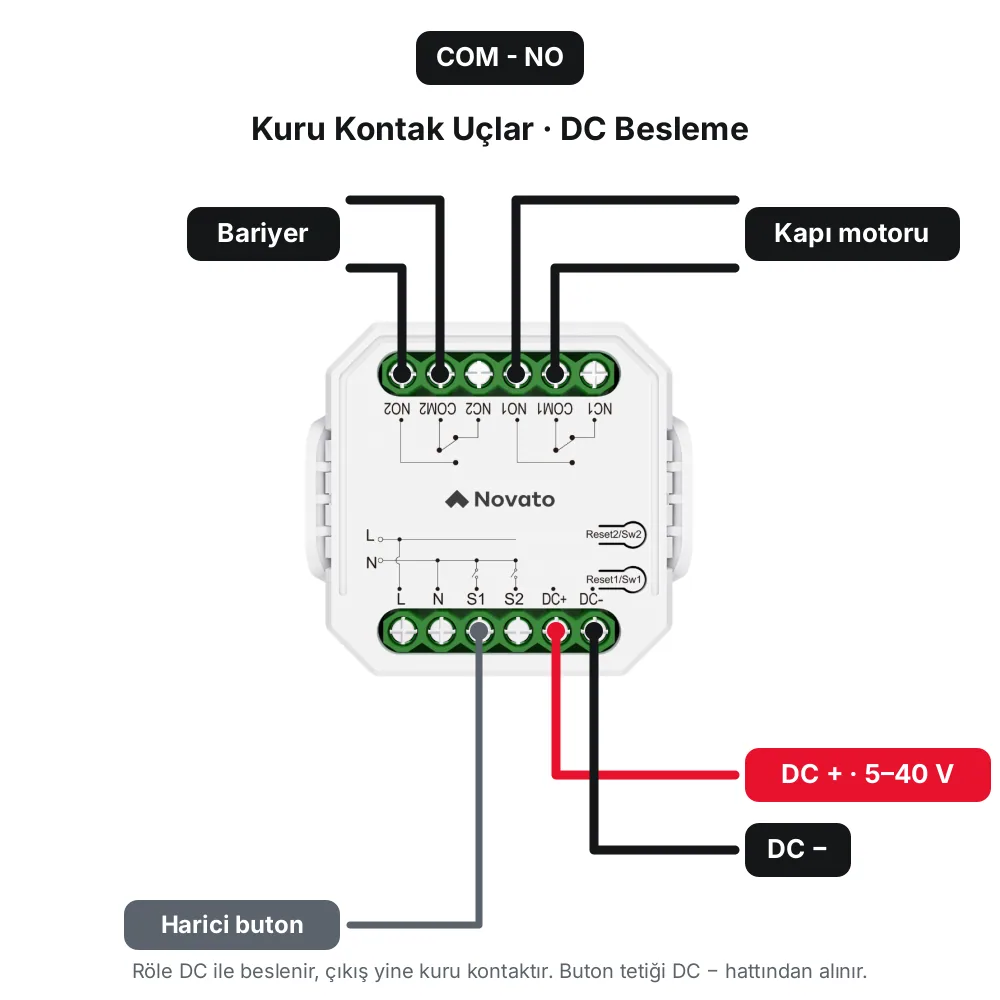

3. DC Kuru Kontak Kontrolü (DC Girişli Sistemler)

Bu senaryoda, modül ve kontrol edilecek kuru kontak cihazı DC voltajıyla çalışır.

• Güç (Röle Besleme): Modül, DC+ (5-40V) ve N (DC-) ile DC kaynağından beslenir.

• Yük (Kontrol Edilen Cihaz): Modülün COM-NO uçları, kontrol edilecek DC cihazın kuru kontak uçlarına bağlanır.

• Harici Anahtar (Buton): Harici bir buton, modülün S1 veya S2 girişlerine DC- hattından tetik alınarak bağlanır.

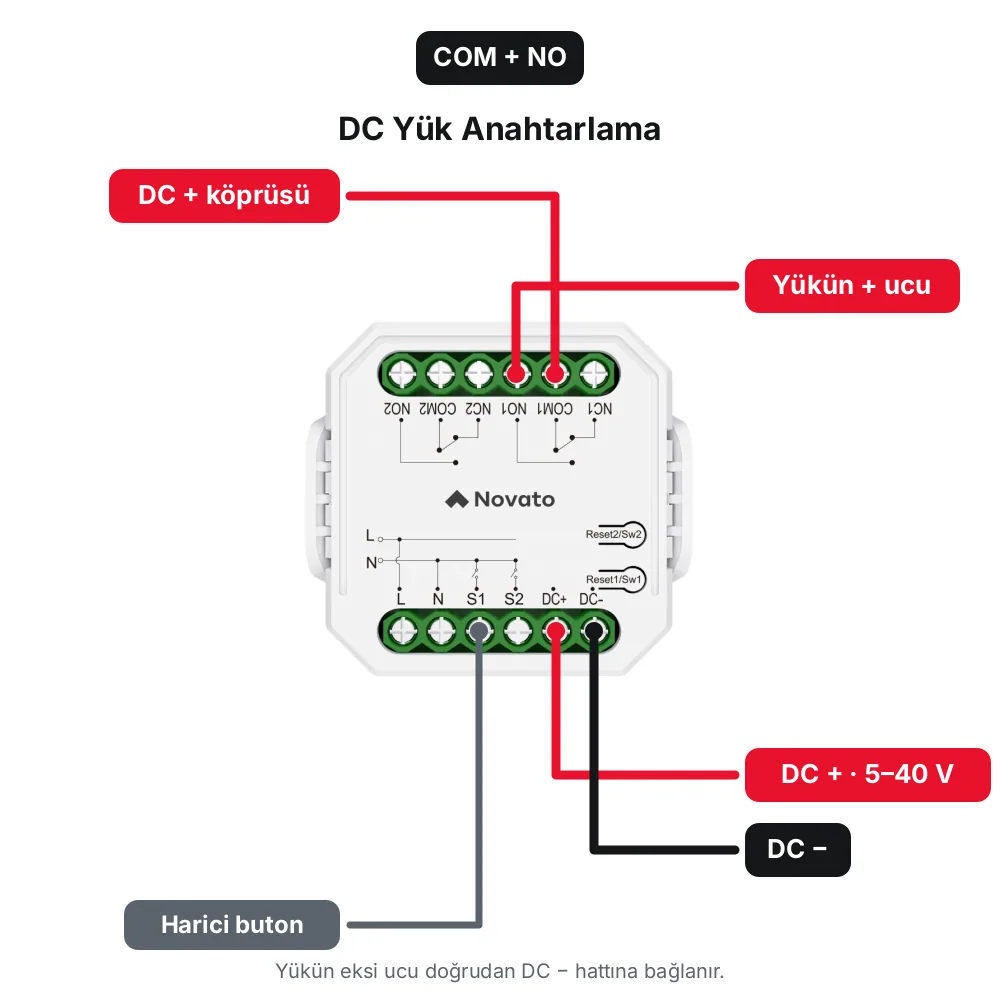

4. DC Voltaj Kontrolü (DC LED Şerit vb.)

Bu senaryoda, modül ve kontrol edilecek yük DC voltajıyla çalışır. Modül beslemesi, yüke iletilir.

• Güç (Röle Besleme): Modül, DC+ (5-40V) ve N (DC-) ile DC kaynağından beslenir.

• Yük (Kontrol Edilen Cihaz): Kontrol edilecek DC yükün (örneğin LED) voltaj ucu modülün NO ucuna bağlanır. Diğer kablosu DC- hattına bağlanır. Modülün COM ucuna da DC+ voltajı bağlanır.

• Harici Anahtar (Buton): Harici bir buton, modülün S1 veya S2 girişlerine DC- hattından tetik alınarak bağlanır.

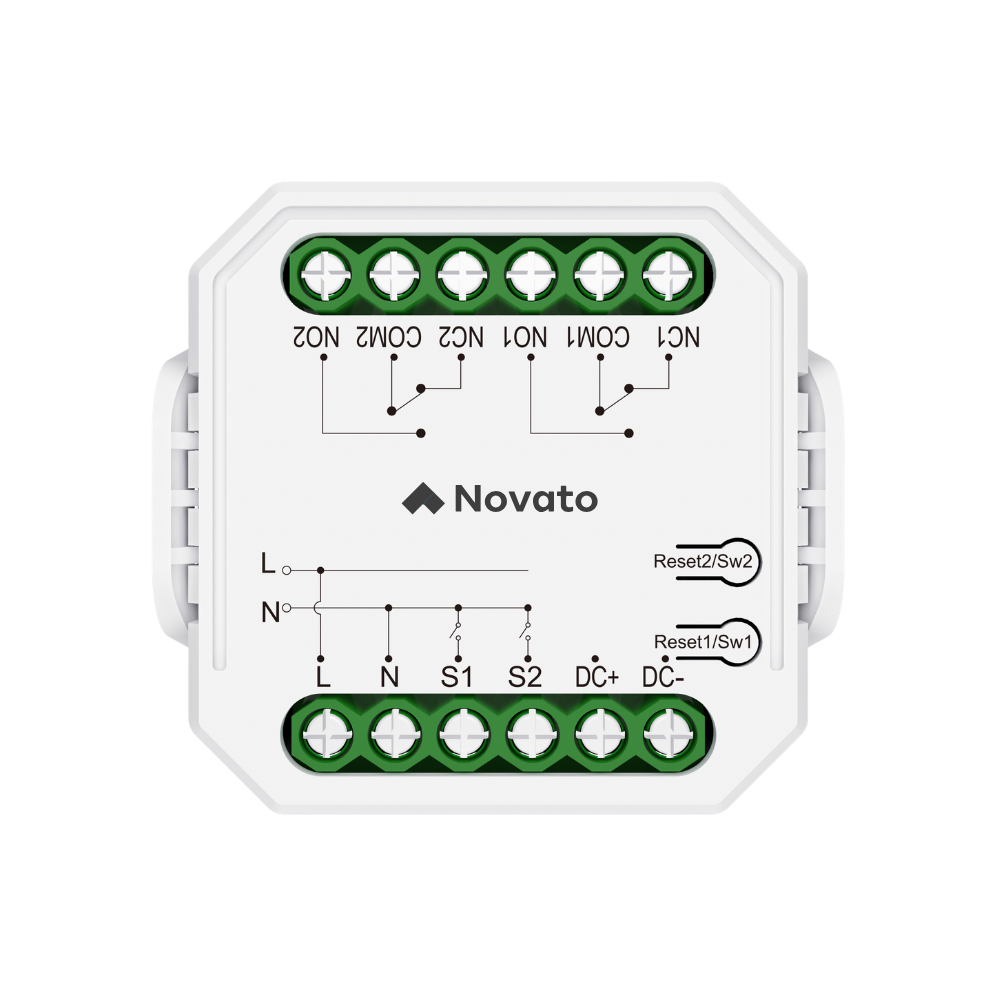

Terminal Dağılımı ve İşlevleri

• L, N: AC Güç Girişi (Faz, Nötr)

• DC+, DC-: DC Güç Girişi (5-40V)

• S1, S2: Harici Anahtar (Buton) Girişleri (Nötr veya DC- ile tetiklenir)

• COM, NO, NC: Röle Çıkışları (Ortak, Normalde Açık, Normalde Kapalı)
