Tuya Smart WiFi Ray Tipi Sıcaklık ve Nem Kontrol Cihazı

Name: WiFi Ray Tipi Sıcaklık ve Nem Kontrol Cihazı | Novato
Brand: Novato
SKU: WSK-01
Price: 2100.00 TRY
Availability: InStock

Stok Kodu	WSK-01
Bağlantı	WiFi 2.4Ghz
Yazılım	Tuya,Smart Life
Hub Gereksinimi	Hayır
Montaj Tipi	Ray Tipi
Güç Kaynağı	AC 100-240V
Maks. Akım	16 Amper
Çıkış	2 Kuru Kontak

Panoda sıcaklık ve neme göre iki cihazı otomatik yöneten Wi-Fi kontrol cihazı

WSK-01, elektrik panosundaki 35 mm DIN raya takılan ve yalnızca 18 mm yer kaplayan ray tipi bir kontrol cihazıdır. Kablosunun ucundaki prob ortam sıcaklığını ve nemini ölçer. Ön yüzdeki iki kırmızı LED gösterge nem ve sıcaklık değerlerini sürekli gösterir. S1 ve S2 adlı iki kuru kontak çıkışıyla aspiratör, ısıtıcı, nemlendirici ya da sulama pompası gibi iki ayrı cihazı yönetirsiniz. Ölçülen değer belirlediğiniz aralığa girdiğinde ya da çıktığında bağlı cihazlar otomatik olarak açılır ve kapanır. Cihaz doğrudan Wi-Fi ağınıza bağlanır, Tuya Smart ya da Smart Life uygulamasından izlenir ve yönetilir.

Tuya Smart / Smart Life
Wi-Fi 2,4 GHz, köprü gerekmez
Sıcaklık ve nem probu
2 kuru kontak çıkışı

2 çıkışS1 ve S2 kontak

16 AAC yük, DC 10 A

-25…100 °Csıcaklık ölçümü

18 mm1 modül DIN ray

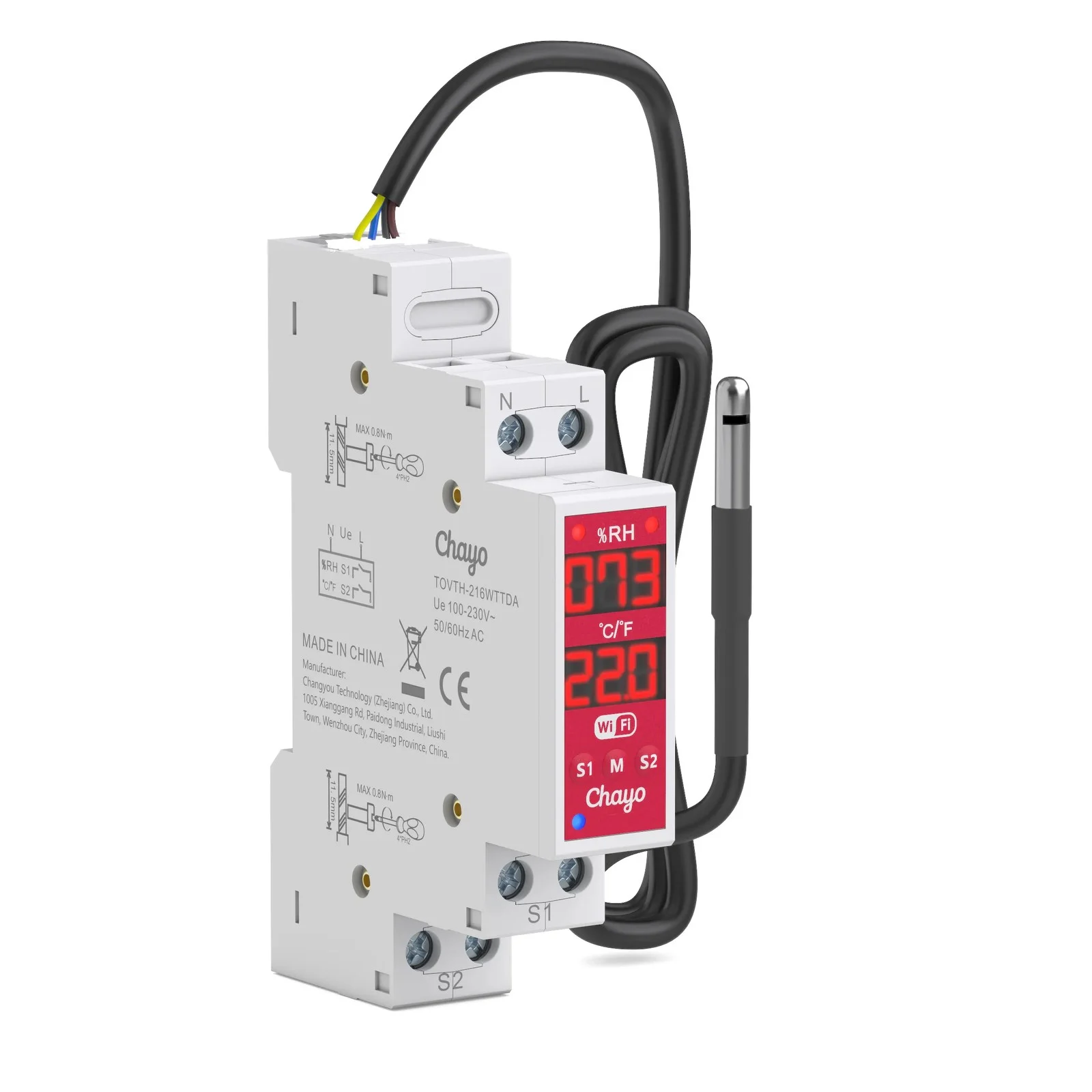

Ray tipi sıcaklık ve nem kontrol cihazı soldan açılı görünüm, kırmızı ön panelde %RH ve °C/°F LED göstergeler, S1 M S2 tuşları, kablolu sıcaklık ve nem probu

WiFi Ray Tipi Sıcaklık ve Nem Kontrol Cihazı

Tuya Smart
Smart Life

Bu cihaz, bir sensörün ölçümünü iki ayrı röle kontrolüyle aynı gövdede birleştirir. Prob ortamın sıcaklığını ve nemini ölçer, cihaz bu değerlere göre S1 ve S2 çıkışlarını açar ya da kapatır. Örneğin nem %70’i geçince S1’e bağlı aspiratör çalışır. Sıcaklık 10 °C’nin altına inince S2’ye bağlı ısıtıcı devreye girer. Değerler belirlediğiniz aralığa döndüğünde bağlı cihazlar yeniden kapanır.

Cihaz 100–240 V AC şebekeden beslenir ve doğrudan 2,4 GHz Wi-Fi ağınıza bağlanır. Ayrı bir köprü kullanmanız gerekmez. Ölçülen değerleri, çıkışların durumunu ve geçmiş grafikleri Tuya Smart ya da Smart Life uygulamasında görürsünüz. Eşikleri, zamanlayıcıları ve uyarıları da uygulamadan ayarlarsınız.

1 probsıcaklık ve nem
2 çıkışayrı yönetim
Otomatikeşiğe göre aç kapa

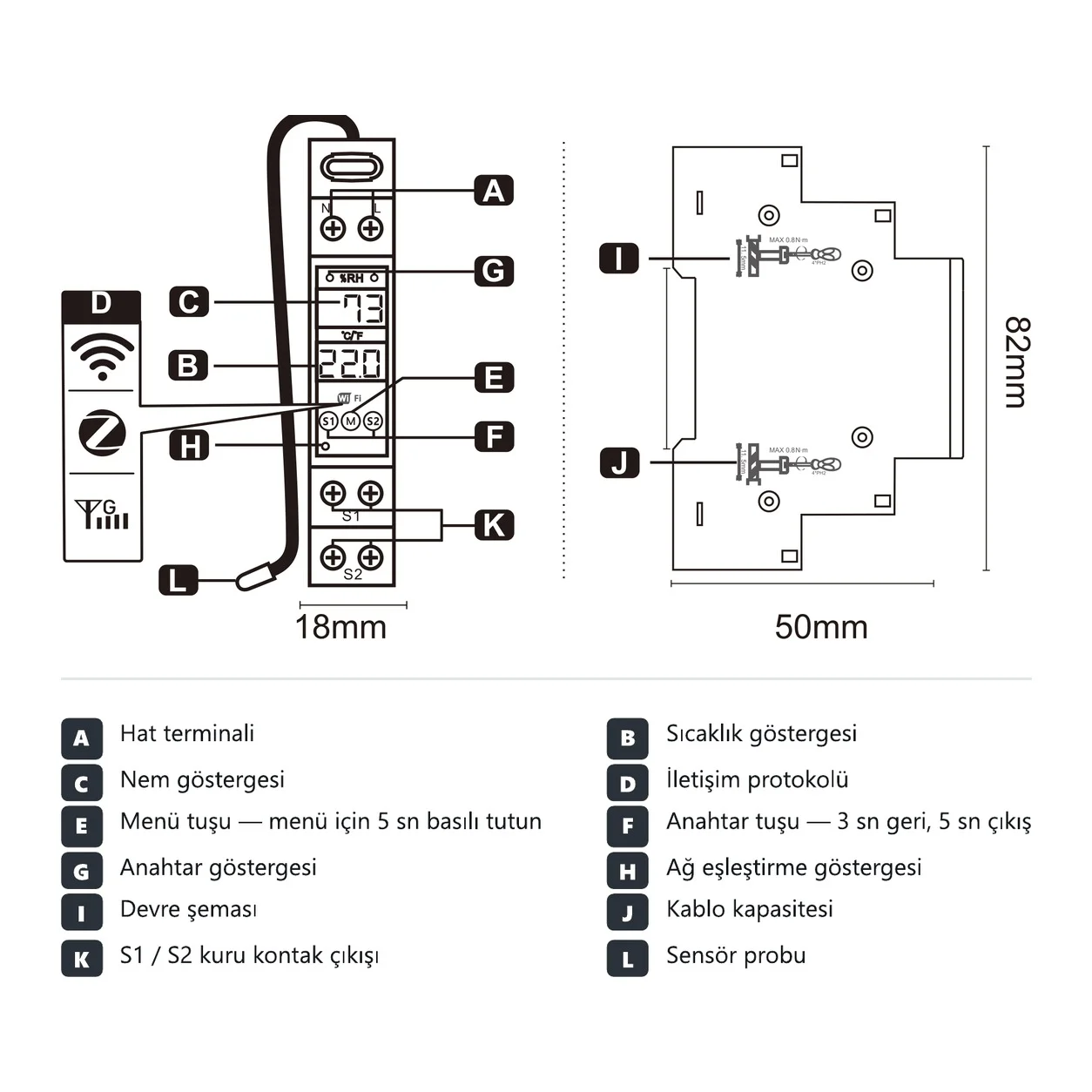

Kullanım kılavuzundaki parçalar ve ölçüler çizimi: A hat terminali, B sıcaklık göstergesi, C nem göstergesi, D iletişim protokolü, E menü tuşu, F anahtar tuşu, G anahtar göstergesi, H ağ eşleştirme göstergesi, I devre şeması, J kablo kapasitesi, K S1 S2 kuru kontak çıkışı, L sensör probu, 18 mm genişlik, 50 mm derinlik, 82 mm yükseklik

Parçalar ve ekran

Ön yüzde iki kırmızı LED gösterge yer alır. Üstteki gösterge nemi (%RH), alttaki gösterge sıcaklığı (°C/°F) gösterir. Wi-Fi göstergesi cihazın ağa bağlı olup olmadığını belirtir. S1, M ve S2 tuşlarıyla çıkışları uygulama dışında cihazın üzerinden de yönetirsiniz.

Üstteki N ve L klemensleri cihazın beslemesi için kullanılır. Alttaki S1 ve S2 klemensleri iki ayrı kuru kontak çıkışıdır. Kablolu prob cihazın üst tarafından çıkar ve ölçüm yapılacak noktaya uzatılır. Cihaz -25 ile 100 °C arasında sıcaklığı, %1 ile %99 arasında nemi ölçer.

%RH · °C/°Fiki LED gösterge
S1 · M · S2cihaz üstü tuşlar
18 mmtek modül genişlik

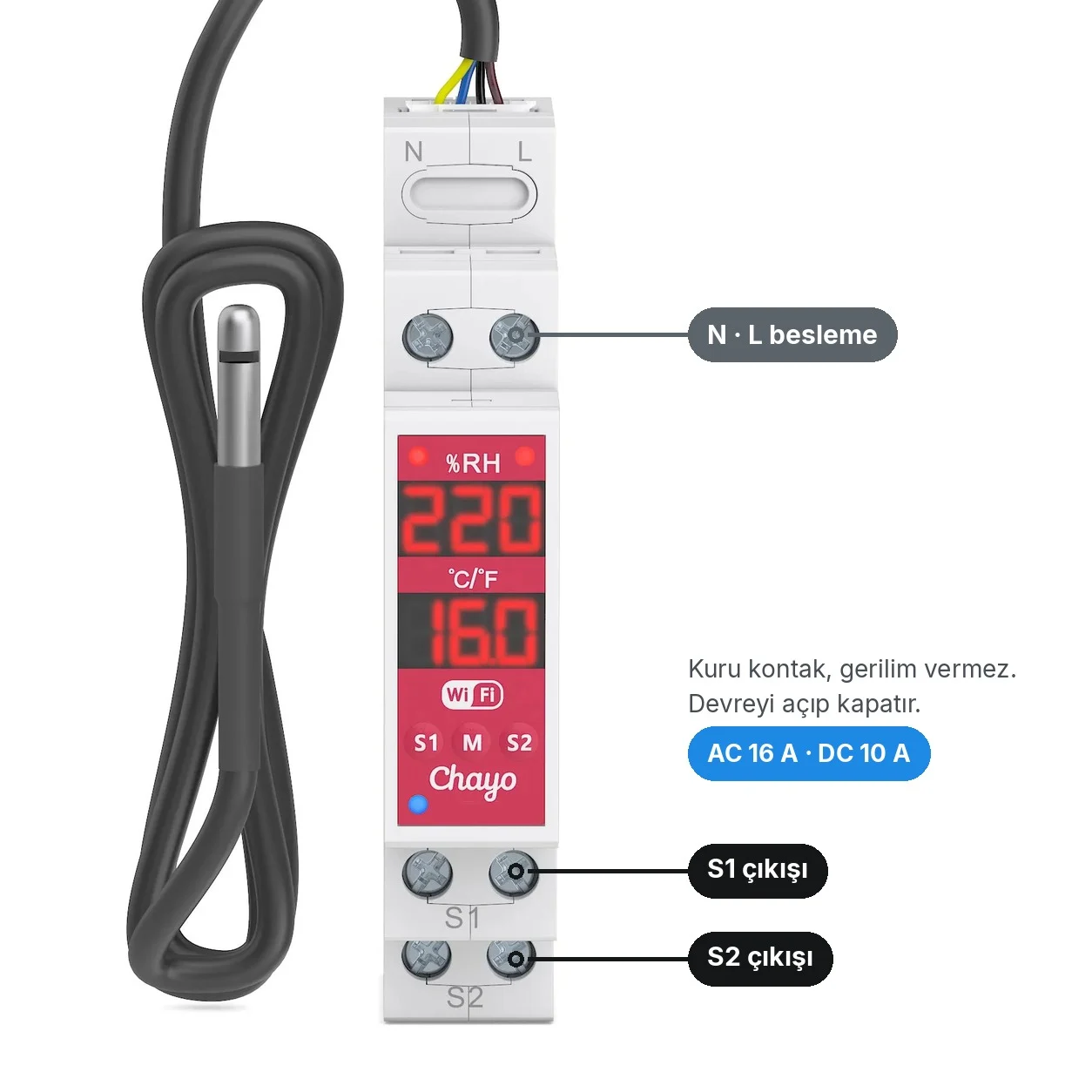

Sıcaklık ve nem kontrol cihazının önden görünüşü: üstte N ve L besleme klemensleri, altta S1 ve S2 kuru kontak çıkış klemensleri işaretli; kontaklar gerilim vermez, AC 16 A ve DC 10 A

Kuru kontak çıkışlar

S1 ve S2 potansiyelsiz kuru kontaklardır. Çıkışlar gerilim vermez ve bağlı devreyi açıp kapatan bir anahtar gibi çalışır. Bu yapı sayesinde aynı cihazla hem şebeke gerilimli yükleri hem de düşük gerilimli DC yükleri yönetebilirsiniz. Her kontak AC 100–240 V’ta en çok 16 A, DC 5–30 V’ta en çok 10 A taşır.

Bağlantıda yükün faz kablosu kontağın bir ucuna girer, kontağın diğer ucundan yüke gider. Yükün nötrü doğrudan nötr hattına bağlanır. Cihazın yan etiketinde N ve L besleme uçları, S1 ve S2 kontak sembolleri, klemens sıkma momenti (en çok 0,8 N·m) ve kablo soyma uzunluğu (11,5 mm) yazılıdır.

AC 16 A100–240 V yük
DC 10 A5–30 V yük
Potansiyelsizgerilim vermez

Öne çıkanlar

Panoda, serada, depoda ve teknik alanlarda ihtiyaç duyulan temel kontrol özellikleri bir arada bulunur.

Sıcaklık ve nem ölçümü
Prob sıcaklığı -25 ile 100 °C, nemi %1 ile %99 arasında ölçer. Değerleri hem cihazın ön ekranında hem de uygulamada görürsünüz.
İki bağımsız çıkış
S1 ve S2 çıkışları birbirinden ayrı çalışır. Her çıkış için ayrı eşik ve ayrı zamanlayıcı belirleyebilirsiniz.
Otomatik kontrol
Cihaz, ölçülen değer belirlediğiniz aralığa göre değiştiğinde çıkışları açar ve kapatır. Sürekli elle takip yapmanız gerekmez.
Eşik uyarıları
Sıcaklık ya da nem sınırı aşıldığında telefonunuza bildirim gelir. Böylece kritik değişimleri uygulama üzerinden izlersiniz.
Zamanlayıcı türleri
Program, döngü, gün doğumu ve gün batımına göre zamanlama yapılır. Çıkışların ne zaman çalışacağını uygulamadan ayarlarsınız.
AC ve DC yük
Kontaklar AC 16 A ve DC 10 A taşır. Şebeke gerilimli ve düşük gerilimli yükler aynı panoda yönetilir.

Bağlantı şeması

Aşağıdaki şemalar kullanım kılavuzunda yer alan çizimlerdir. Cihazımız her iki bağlantı türünde de L ve N uçları üzerinden 100–240 V AC gerilim ile beslenir. Kurulumu tamamlayıp cihaza enerji vermeden önce yaptığınız bağlantıyı şemalarla dikkatlice karşılaştırmanızı öneriyoruz. Hatalı bir bağlantı hem cihaza hem de bağladığınız yüke zarar verir.

1

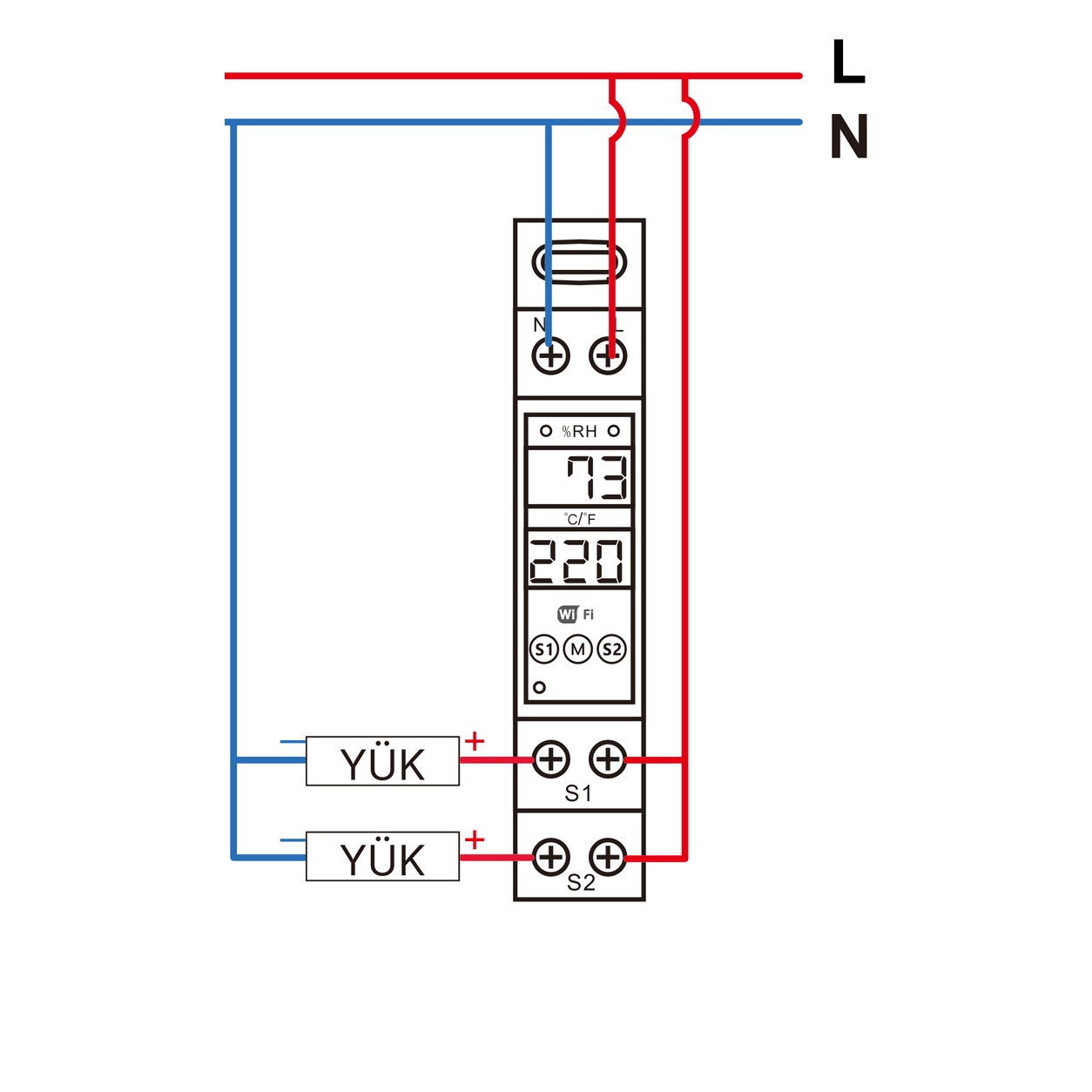

AC yük bağlantısı
Faz hattını kontağın bir ucuna bağlamanız, kontağın diğer ucundan çıkan kabloyu ise yüke bağlamanız gerekir. Yükün nötr ucunu ise doğrudan nötr hattına bağlarsınız.

Besleme gerilimi
L ve N uçlarından 100–240 V AC

Çıkış kapasitesi
S1 ve S2 için ayrı ayrı en çok 16 A, AC-1

Örnek cihazlar
Aspiratör, elektrikli ısıtıcı veya nemlendirici
2

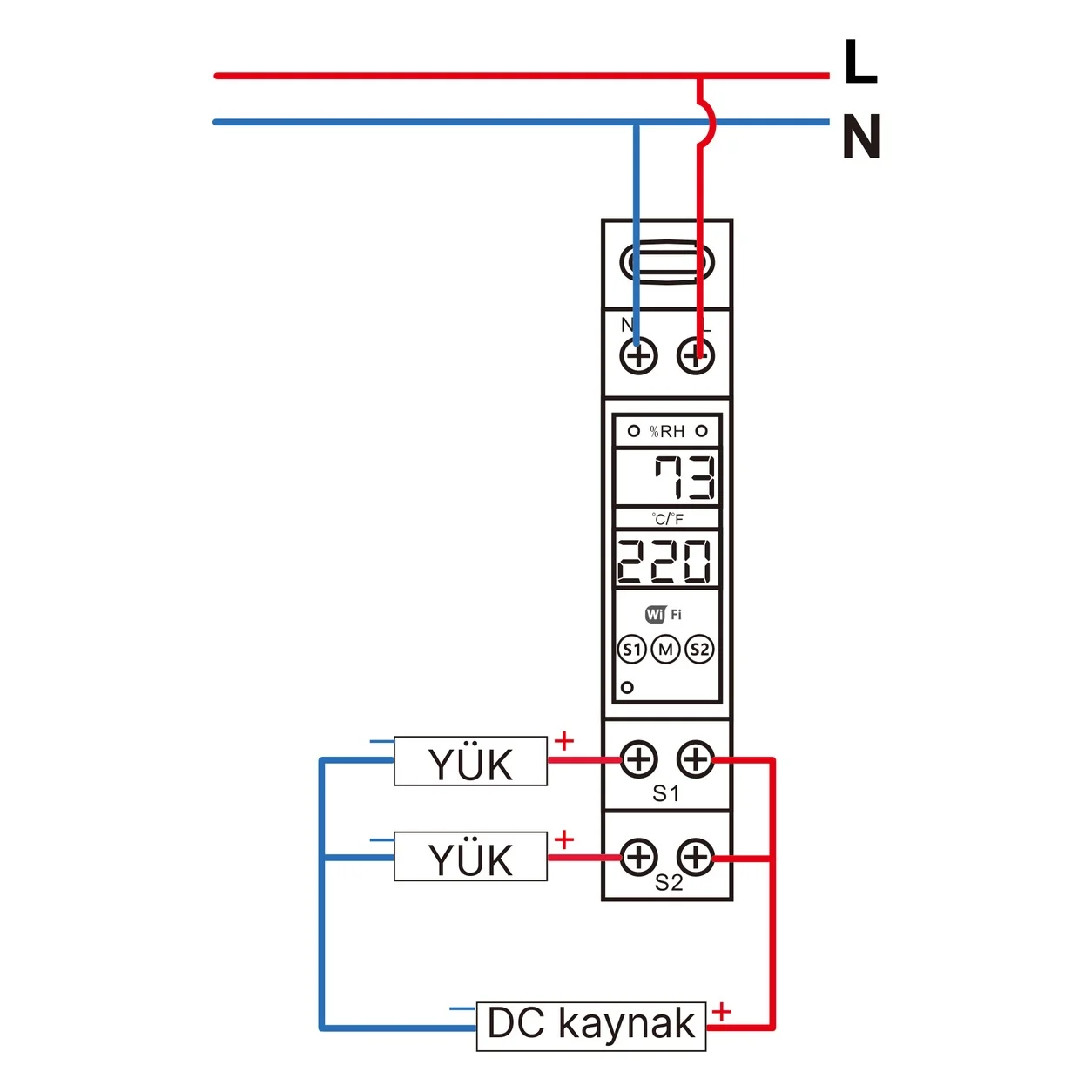

DC yük bağlantısı
Doğru akım kaynağının artı ucunu kontağın bir ucuna bağlamanız, kontağın diğer ucundan çıkan kabloyu ise yükün artı ucuna götürmeniz gerekir. Yükün eksi ucunu ise güç kaynağının eksi ucuna bağlarsınız.

Besleme gerilimi
Cihaz yine L ve N uçlarından 100–240 V AC ile beslenir

Çıkış kapasitesi
S1 ve S2 için ayrı ayrı en çok 10 A, 5–30 V DC

Örnek cihazlar
12 V veya 24 V DC gerilimle çalışan fan

Kurulum

Cihaz elektrik panosuna takılır ve şebekeye bağlanır. Kurulumu bir elektrikçiye yaptırmanız gerekir. Kullanım kılavuzu (PDF)

Enerjiyi kesin
Panodaki sigortayı kapatın. Cihazı 35 mm DIN raya düzgün şekilde oturtun.
Kabloları bağlayın
Fazı L klemensine, nötrü N klemensine bağlayın. Yükün faz kablosunu S1 ya da S2 kontağının üzerinden geçirin, yükün nötrünü nötr hattına bağlayın.
Probu yerleştirin
Probu ölçüm yapılacak noktaya uzatın. Probu ısıtıcının, aspiratörün ya da güneşin doğrudan etkisinden uzak bir noktaya yerleştirin.
Uygulamaya ekleyin
Enerjiyi verin. Tuya Smart ya da Smart Life uygulamasında Cihaz Ekle’ye dokunun, 2,4 GHz Wi-Fi ağınızı seçin ve ekrandaki adımları izleyin.

Kurulumda dikkat edilmesi gerekenler

S1 ve S2 gerilim vermez. Kontaklar yalnızca devreyi açar ve kapatır. Yükün beslemesi kontak üzerinden ayrıca getirilmelidir.
Kontak sınırını aşmayın. AC yüklerde en çok 16 A, DC yüklerde en çok 10 A bağlayın. Daha büyük yüklerde kontağı bir kontaktörün bobini için kullanın.
Klemensleri aşırı sıkmayın. Sıkma momenti en çok 0,8 N·m, kablo soyma uzunluğu 11,5 mm’dir.
Yalnızca 2,4 GHz Wi-Fi ağına bağlanır. Pano metal ise kurulumdan önce Wi-Fi sinyalinin yeterli olduğunu kontrol edin.

Uygulamadaki ayarlar

Her çıkışın çalışma biçimini, sınırlarını ve zamanlamasını uygulamada ayrı ayrı belirlersiniz.

ElleS1 ve S2 çıkışlarını uygulamadan ya da cihazın üzerindeki tuşlardan açıp kapatırsınız.
OtomatikÇıkış, belirlediğiniz sıcaklık ya da nem aralığına göre kendiliğinden açılır ve kapanır.
Kontrol moduOtomatik çalışmanın sıcaklığa mı neme mi göre yapılacağını seçersiniz.
Eşik aralığıHer çıkış için alt ve üst sınırı ayrı ayrı girersiniz.
KalibrasyonÖlçülen değeri gerektiğinde elle düzeltirsiniz.
°C / °FSıcaklık birimini seçersiniz.
ZamanlayıcıProgram, döngü, gün doğumu ve gün batımı seçenekleriyle çıkışları zamanlarsınız.
Kontrol yetkisiYalnız cihaz üzerinden, yalnız uzaktan ya da her iki yöntemle kontrolü seçersiniz.

Geçmiş ve uyarılar

Uygulama sıcaklık ve nem değerlerini kaydeder ve grafiklerle gösterir. Her çıkış için sıcaklık ve nem uyarısı kurabilirsiniz. Sınır aşıldığında telefonunuza bildirim gelir.

Nerelerde kullanılır

Seralar, depolar, sunucu odaları, ekipman dolapları, elektrik panoları ve kümesler başlıca kullanım alanlarıdır. Isıtma, havalandırma, nemlendirme ve nem alma cihazları bu çıkışlarla yönetilir.

Kendi senaryolarınızı kurun

Cihazı uygulamada hem koşul hem de eylem olarak kullanabilir, sıcaklık ve neme bağlı otomasyonlar kurabilirsiniz.

Nem %70 üstüprob ölçümü

S1 aspiratörküf ve yoğuşma azalır
10 °C altıprob ölçümü

S2 ısıtıcıdon riski azalır
Gün doğumuzamanlayıcı

Sulamabelirlenen süre boyunca
Kabin 35 °Csınır aşılırsa

Uyarıfan da devreye girer

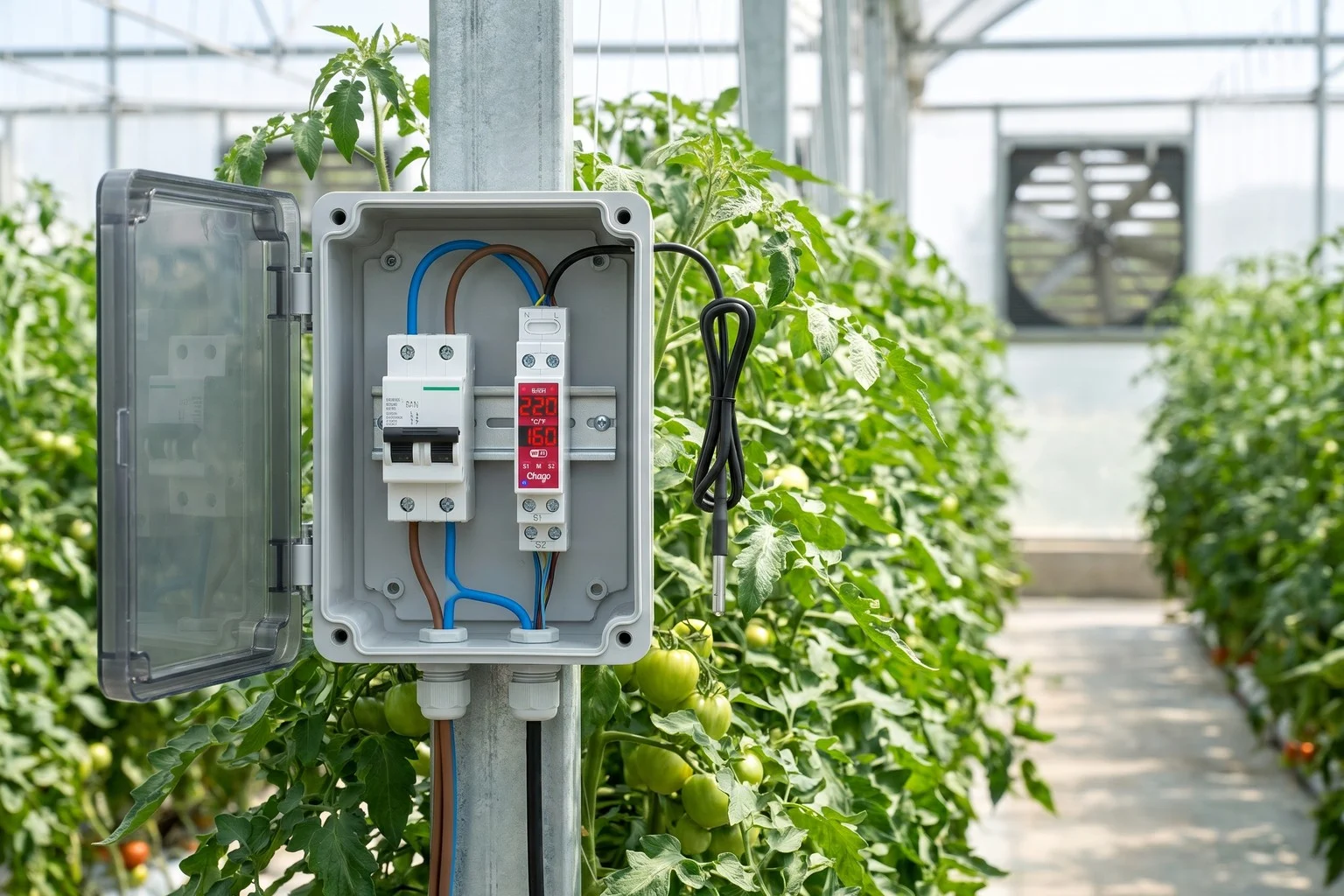

Domates serasında direğe monte açık elektrik kutusu: DIN rayda sigortanın yanında sıcaklık ve nem kontrol cihazı, prob kablosu bitkilerin arasında, arkada duvar aspiratörü

Sera, depo ve teknik odalar

Serada cihaz pano içinde sigortaların yanına takılır, prob ise bitkilerin arasına uzatılır. Nem yükseldiğinde aspiratör, sıcaklık düştüğünde ısıtıcı otomatik olarak çalışır. Değerleri ve çıkışların durumunu telefondan izlersiniz, sınır aşıldığında bildirim alırsınız.

Aynı düzen depolarda, sunucu odalarında ve ekipman dolaplarında da kullanılır. Cihaz panoda tek modül yer kaplar. Kontaklar hem 230 V’luk fanları hem de 12 ya da 24 V DC fanları doğrudan sürebilir.

Serahavalandırma ve ısıtma
Deponem kontrolü
Kabinsıcaklık uyarısı

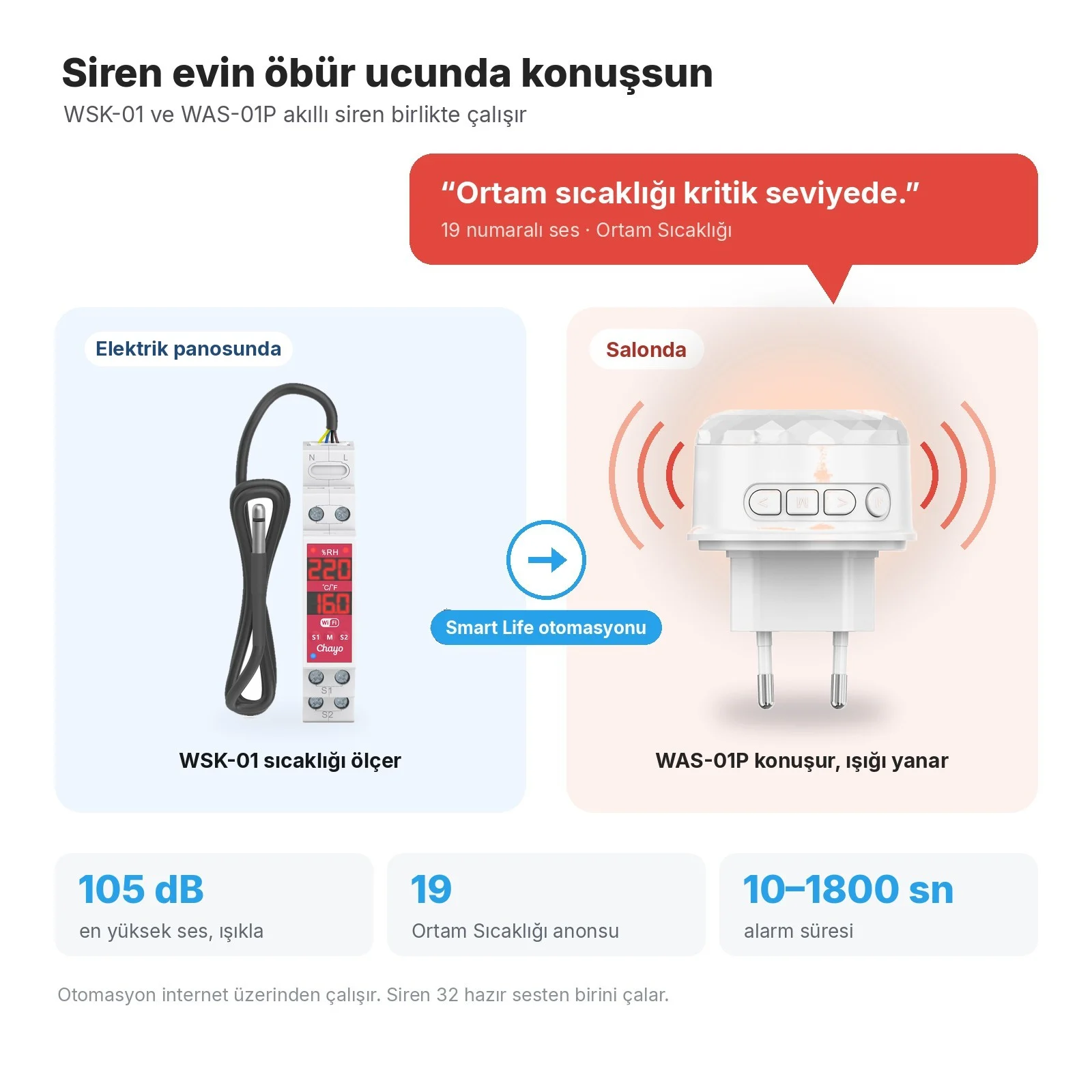

Elektrik panosundaki WSK-01 sıcaklığı ölçer, sınır aşılınca salondaki WAS-01P siren 'Ortam sıcaklığı kritik seviyede.' der ve ışığı yanar

WAS-01P siren ile sesli uyarı

Sıcaklık belirlediğiniz sınırı geçtiğinde bu durumu binanın başka bir yerinde sesli olarak duymak için bir prize WAS-01P Wi-Fi sireni takabilirsiniz. Siren 105 dB’e kadar ses seviyesinde “Ortam sıcaklığı kritik seviyede.” uyarısını verir ve ışığı yanar.

Bu otomasyonu Smart Life uygulamasındaki Akıllı sekmesinin Otomasyon bölümünden kurarsınız. Koşul olarak cihazın ölçtüğü sıcaklığın belirlediğiniz değerin üstüne çıkmasını ya da altına inmesini seçersiniz. Eylem olarak WAS-01P alarmını, 19 numaralı Ortam Sıcaklığı sesini ve 10 ile 1800 saniye arasında uyarı süresini belirlersiniz. İki cihaz da Wi-Fi ile çalıştığı için otomasyon internet üzerinden çalışır.

105 dBsesli ve ışıklı uyarı
19 numaraOrtam Sıcaklığı sesi
10–1800 snuyarı süresi

Konsol üzerinde yan yana Amazon Echo Dot, Google Nest Mini ve Apple HomePod mini

Alexa ve Google Asistan ile sesli kontrol

Cihazın çıkışlarını Amazon Alexa ya da Google Asistan ile sesli komutla açıp kapatabilirsiniz. Bunun için Smart Life hesabınızı sesli asistan uygulamasına bir kez bağlamanız yeterlidir. Çıkışlara verdiğiniz adlar sesli asistanda görünür. Örneğin “sera aspiratörünü aç” diyebilirsiniz. Cihaz Apple HomeKit ve Siri ile uyumlu değildir.

Amazon AlexaEcho hoparlör kontrolü
Google AsistanNest hoparlör kontrolü
Tek seferlikhesap bağlantısı

Tuya Smart Life web panelinde evin görünümü, telefondan QR ile oturum açma ve device.tuyasmart.com adresi

Tuya Smart Life Web Kontrol

Cihazınızı bilgisayarınızın tarayıcısından da izleyebilirsiniz. Bunun için device.tuyasmart.com adresini açın. Telefonunuzdaki uygulamanın profil bölümünde bulunan QR okuyucuyla giriş yapın. Aynı hesaba bağlı bütün cihazları, ölçümleri ve senaryoları büyük ekranda görürsünüz. Birden fazla sera ya da depo yönetiyorsanız hepsini tek ekranda takip edersiniz.

Web kontrolbilgisayardan izleme
QR ile giriştelefonla oturum açma
Aynı hesapcihazlar ve senaryolar

Platform ve bağlantı tipi

Cihaz Tuya Smart veya Smart Life ile yönetilir, 2,4 GHz Wi-Fi ağına doğrudan bağlanır.

Platform

Tuya Smart ve Smart Life

Tuya Smart ve Smart Life aynı platformu kullanır. Tek hesapta tüm Tuya uyumlu cihazlar bir araya gelir.

Tuya platformu rehberi

Bağlantı tipi

Wi-Fi 2,4 GHz

Köprü gerekmez. Cihaz doğrudan 2,4 GHz Wi-Fi ağına bağlanır, 5 GHz ağa bağlanmaz.

Hangi model size uygun

Seçimi yaparken montaj yerini ve cihazları doğrudan sürme ihtiyacınızı dikkate alabilirsiniz.

Model	Montaj	Çıkış	Kime uygun
Bu ürün, WSK-01	Panoda DIN ray, kablolu prob	2 kuru kontak, AC 16 A, DC 10 A	Fan, ısıtıcı ya da pompayı sıcaklık ve neme göre otomatik çalıştırmak isteyenler
WiFi Sıcaklık ve Nem Sensörü	Pilli, rafa ya da duvara	Çıkış yok, senaryoyla başka cihazı tetikler	Yalnızca ölçüm ve bildirim isteyenler
WiFi LCD Ekranlı Sıcaklık ve Nem Sensörü	USB beslemeli, ekranlı, masaya	Çıkış yok, senaryoyla başka cihazı tetikler	Değeri oda içinde ekrandan görmek isteyenler

Teknik özellikler

Elektriksel değerleri, ölçüm aralıklarını ve bağlantı bilgilerini aşağıda bulabilirsiniz.

Elektrik ve ölçüm

Ürün kodu: WSK-01
Besleme: 100–240 V AC, 50/60 Hz
Çıkışlar: S1 ve S2, iki kuru kontak
AC yük: 100–240 V, en çok 16 A (3840 W), omik yük
DC yük: 5–30 V, en çok 10 A (300 W)
Sıcaklık ölçümü: -25 ile 100 °C
Nem ölçümü: %1 ile %99 RH
Ekran: İki adet kırmızı LED gösterge, %RH ve °C/°F
Montaj: 35 mm DIN ray, 18 mm genişlik (1 modül)
Klemens: En çok 0,8 N·m sıkma, 11,5 mm kablo soyma

Bağlantı ve kontrol

Bağlantı: Wi-Fi 2,4 GHz
Köprü: Gerekmez
Uygulama: Tuya Smart, Smart Life
Sesli asistan: Amazon Alexa, Google Asistan
Kontrol: Elle, otomatik eşik, zamanlayıcı, senaryo
Zamanlayıcı: Program, döngü, gün doğumu, gün batımı
Elle kullanım: Ön yüzde S1, M ve S2 tuşları
5 GHz Wi-Fi: Desteklenmez
HomeKit: Desteklenmez
Garanti: Teslim tarihinden itibaren 2 yıl

Sık sorulanlar

Köprü ya da ağ geçidi gerekir mi?

Hayır. Cihaz doğrudan 2,4 GHz Wi-Fi ağınıza bağlanır. Tuya Smart ya da Smart Life uygulamasıyla kullanılır.

Kuru kontak ne demek?

S1 ve S2 çıkışları gerilim vermez. Bir anahtar gibi devreyi açıp kapatır. Yükün beslemesi kontağın üzerinden geçirilir. Bu yapı sayesinde aynı cihazla hem 230 V hem de düşük gerilimli DC cihazları yönetirsiniz.

Hangi cihazları bağlayabilirim?

AC tarafta 16 A’e kadar, DC tarafta 10 A’e kadar yükleri doğrudan bağlayabilirsiniz. Aspiratör, ısıtıcı, nemlendirici, nem alma cihazı, fan ve sulama pompası bu kullanıma örnektir. Daha büyük yüklerde kontağı bir kontaktörle kullanın.

İki çıkış ayrı ayrı ayarlanır mı?

Evet. S1 ve S2 için ayrı eşik, ayrı zamanlayıcı ve ayrı uyarı kurabilirsiniz. Bir çıkış elle çalışırken diğer çıkış otomatik çalışabilir.

İnternet kesilirse ne olur?

Ön yüzdeki tuşlarla çıkışları cihazın üzerinden yönetebilirsiniz. Uygulamadan uzaktan kontrol, bildirimler ve diğer cihazlarla kurulan senaryolar internet bağlantısı gerektirir.

Sıcaklık ve nem sensörlerinden farkı nedir?

Sıcaklık ve nem sensörleri yalnızca ölçüm yapar ve senaryoyla başka bir akıllı cihazı tetikler. Bu cihaz ölçümü yapar ve iki kontak çıkışıyla fanı, ısıtıcıyı ya da pompayı doğrudan açıp kapatır.

Garanti, iade ve kargo?

2 yıl Novato garantisi, teslimden sonra 14 gün koşulsuz iade. İade için WhatsApp hattımıza “iade başlat” yazmanız yeterlidir. Hafta içi 15:00’e kadar verilen siparişler aynı gün kargoya verilir, Cumartesi 11:00. Kurulumda takılırsanız WhatsApp 0212 706 49 96, 7/24.
