- Anlık güç ölçme
- Tüketim geçmişi
- Üretim takibi
- Yüksek tüketim uyarısı

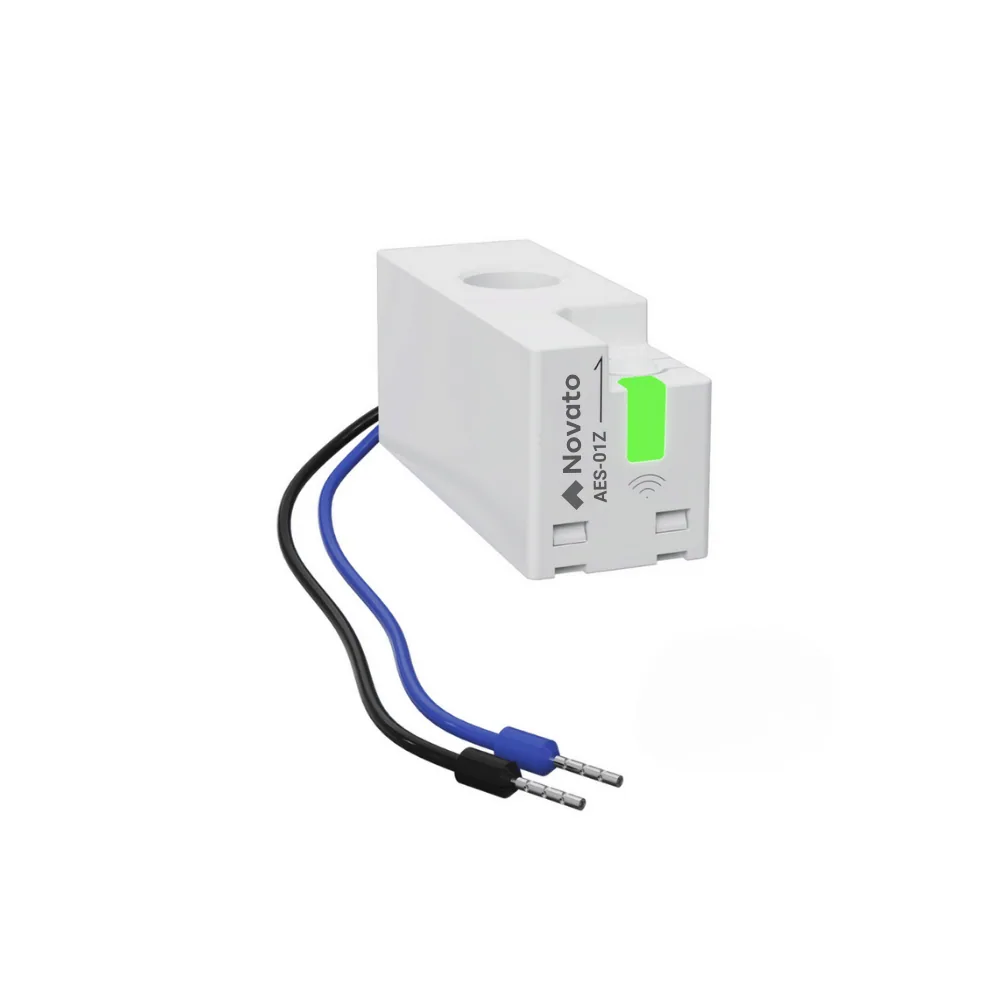

Zigbee Akıllı Enerji Ölçer
2.000,00₺
Sigorta kutusuna entegre edilebilen bu akıllı enerji sensörü, elektrik kablonuzdaki akım, gerilim ve güç değerlerini gerçek zamanlı olarak Tuya Smart uygulaması üzerinden izlemenizi sağlar. Kişiselleştirilebilir uyarılar, senaryo oluşturma seçenekleri ve günlük, aylık ile yıllık enerji tüketim grafiklerini sunarak enerji kullanımınızı daha verimli yönetmenize yardımcı olur.
| Stok Kodu | AES-01Z |
|---|---|
| Bağlantı |
Zigbee 3.0 |
| Maks. Akım |
63 Amper |
| Yazılım |
Tuya,Smart Life ,Zigbee2MQTT |
| Hub Gereksinimi |
Evet, Zigbee |
Stok: 100+
Saat 15:00 öncesi verilen siparişler aynı gün kargolanır.
Kargo 108 TL. 3.000 TL ve üzeri ücretsiz.
Sigorta kutusuna takılan, evin elektrik tüketimini telefondan gösteren tek faz enerji ölçer
Bu enerji ölçer, elektrik tesisatını kesmeden tüketimi takip etmenizi sağlar. Sigorta kutusundaki ana faz kablosu, cihazın gövdesindeki delikten geçirilir ve cihaz pano içine yerleştirilir. Gerilim, akım, aktif güç, enerji ve frekans değerlerini sürekli ölçer, verileri telefona gönderir. Uygulamada anlık değerleri görebilir, gün ay ve yıl bazında tüketim grafiklerini inceleyebilir, yüksek güç ya da düşük gerilim gibi durumlar için kendi alarm eşiklerinizi belirleyebilirsiniz. Güneş paneli gibi üretim yapan sistemlerde çift yönlü ölçüm de yapar. Zigbee ile çalışır ve kullanım için evinizde bir Zigbee köprüsü bulunması gerekir.
- Tuya Smart / Smart Life
- Zigbee, köprü gerekir
- 63 A sürekli, %1 ölçüm toleransı
- Kabloyu kesmeden, akım trafosuyla
Zigbee Akıllı Enerji Ölçer
Tuya Smart- Smart Life
Ölçüm akım trafosuyla yapılır. Halka biçimindeki trafo cihazın gövdesinin içindedir. Ana faz kablosunu gövdedeki delikten geçirirsiniz, trafo kablodan geçen akımı temassız şekilde okur. Kabloyu kesmek, soymak ya da araya klemens eklemek gerekmez. Cihaz gerilimi tesisattan, akımı trafodan alır ve bu verilerle gücü hesaplar.
Ölçülen değerler Zigbee köprüsü üzerinden Tuya Smart ya da Smart Life uygulamasına aktarılır. Uygulama ücretsizdir ve abonelik istemez. Anlık gerilim, akım, güç ve frekansın yanında biriken enerji de kilovatsaat olarak tutulur. Hesabı ev halkıyla paylaştığınızda aynı verilere onlar da erişebilir.
- 63 Asürekli ölçüm
- %1ölçüm toleransı
- 50 mAbaşlangıç seviyesi
- 0abonelik ücreti
Öne çıkanlar
Günlük tüketim takibinde öne çıkan başlıca özellikler.
- Anlık elektrik değerleri
Gerilim, akım, aktif güç ve frekans uygulamada canlı görünür. O anda hatta ne olduğunu doğrudan takip edebilirsiniz.
- Gün, ay ve yıl grafikleri
Tüketim geçmişi kilovatsaat cinsinden kaydedilir. Faturayla karşılaştırmak ve dönem farklarını görmek kolaylaşır.
- Kabloyu kesmeden montaj
Ana faz kablosu cihazın gövdesindeki delikten geçirilir. Tesisatı kesmeye gerek kalmaz ve DIN ray istemez.
- Çift yönlü enerji ölçümü
Şebekeden çekilen ve şebekeye verilen enerji ayrı ayrı ölçülür. Güneş paneli olan sistemlerde üretim takibi de yapılabilir.
- Ayarlanabilir alarm eşikleri
Yüksek güç, aşırı ya da düşük akım, aşırı ya da düşük gerilim ve ters enerji için kendi eşiklerinizi girip bildirim alabilirsiniz.
- Senaryolarda koşul olarak kullanım
Ölçülen güç belirlediğiniz eşiği geçtiğinde başka bir Novato cihazını tetiklemek için kullanılabilir.
Kurulum
Pano içi işlem olduğu için kurulum, elektrik kesilerek ve yetkili kişi tarafından yapılmalıdır.
- Panoyu enerjisiz bırakın
Ana şalteri indirin ve hattın gerilimsiz olduğunu ölçümle doğrulayın.
- Kabloyu gövdeden geçirin
Ana faz kablosunu cihazın gövdesindeki delikten geçirin. Gövdedeki ok, enerjinin akış yönüyle aynı yöne bakmalıdır. Kabloyu kesmeniz gerekmez.
- Gerilim uçlarını bağlayın
Gövdeden çıkan siyah faz ucunu sigortanın çıkış klemensine, mavi nötr ucunu da nötr barasına bağlayın. Cihazın ayrı bir trafo kablosu yoktur, akım trafosu gövdenin içindedir.
- Uygulamaya ekleyin
Enerjiyi verin, Tuya Smart ya da Smart Life uygulamasında köprünüzü cihaz ekleme moduna alın. Eşleşme tamamlandığında cihaz uygulamada görünür.
- Alarm eşiklerini ayarlayın
Hattın gerçek yüküne göre yüksek güç ve gerilim eşiklerini belirleyin.
Bağlantı şeması
Ana faz kablosu ölçerin gövdesindeki delikten geçirilir, kablo kesilmez. Ölçerin siyah faz ucu sigortanın çıkışına, mavi nötr ucu nötr barasına bağlanır.
Gövde üzerindeki ok enerjinin akış yönüne bakacak şekilde takılmalıdır. Ok ters takılırsa ölçüm ters işaretli görünür. Montajı bir elektrikçiye yaptırmanızı öneririz.
- Kesmedenkablo delikten geçer
- Ok yönüenerji akışına doğru
- Elektrikçimontaj önerilir
Cihaz 46,8 × 17,8 × 21,3 milimetre ölçüsündedir ve pano içinde küçük bir boşluğa sığar. DIN ray gerektirmez. Kullanım için Tuya uyumlu bir Zigbee köprüsü gerekir.
Kendi senaryolarınızı kurun
Ölçülen değerleri koşul olarak kullanıp diğer cihazları otomatik çalıştırabilirsiniz.
-
Ev tüketimi artarsauygulamada belirlenen güçBildirim gönderilsinyüksek tüketim uyarısı
-
Üretim başladığındaşebekeye verilen enerjiBoyler hattı açılsınüretilen enerji kullanılsın
-
Gerilim düşersebelirlenen alt sınırUyarı gönderilsinhassas cihazlar için

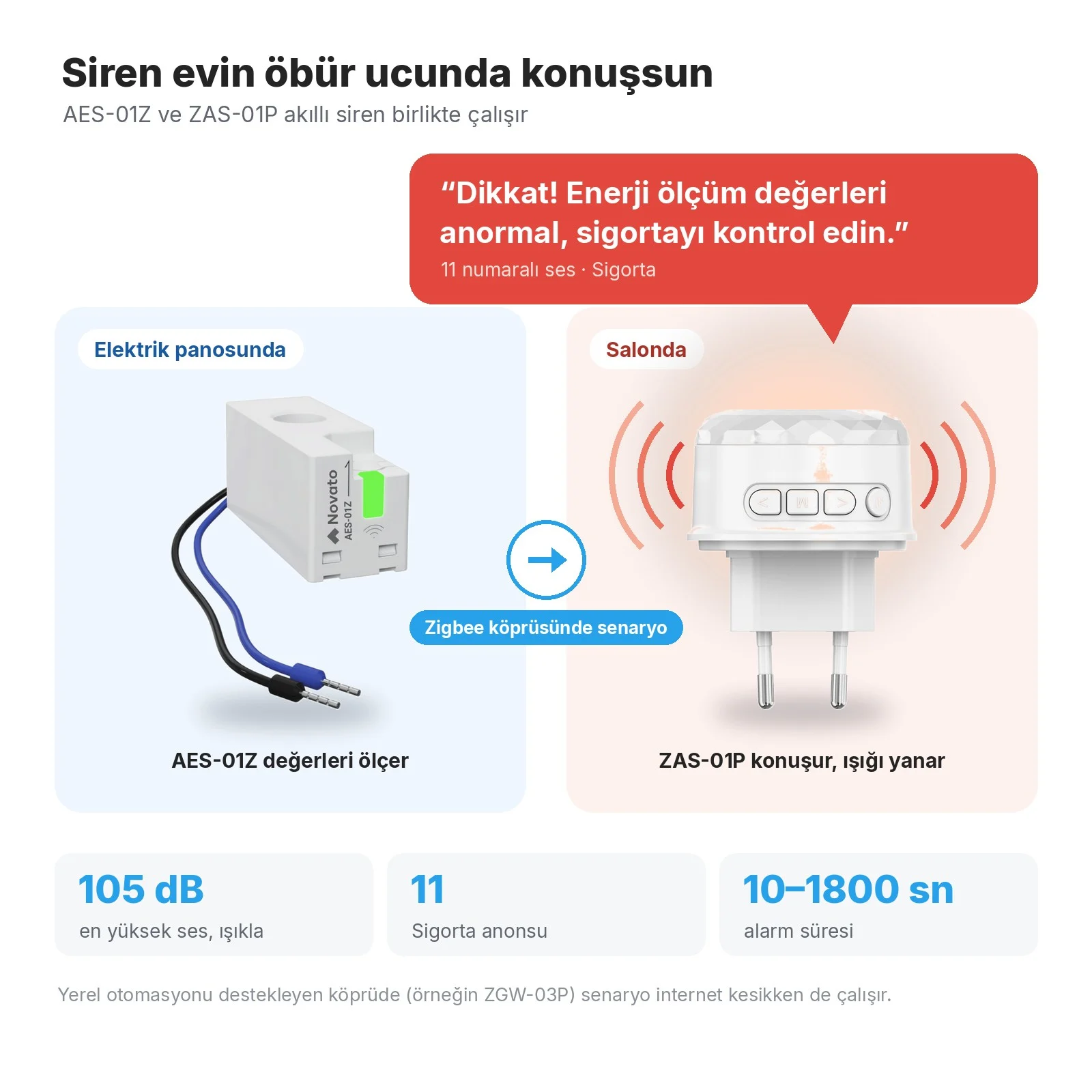

ZAS-01P siren ile sesli uyarı
AES-01Z gerilimi, akımı ve gücü sürekli ölçer ve uygulamaya gönderir. Uyarıyı panodan uzakta da duymak için evin içindeki bir prize ZAS-01P Zigbee sireni takabilirsiniz. Ölçüm değerleri belirlediğiniz sınırı geçtiğinde siren 105 dB’e kadar sesle “Dikkat! Enerji ölçüm değerleri anormal, sigortayı kontrol edin.” der ve ışığı yanar.
Senaryoyu Smart Life uygulamasında Akıllı sekmesindeki Otomasyon bölümünden kurarsınız. Koşul olarak “Cihaz durumu değiştiğinde” seçip AES-01Z için gerilim, akım ya da gücün belirlediğiniz sınırı geçmesini seçersiniz. Eylem olarak ZAS-01P’nin alarmını, 11 numaralı Sigorta sesini ve 10 ile 1800 saniye arasında bir süre seçersiniz. İki cihaz aynı ağ geçidindeyse ve ağ geçidi yerel otomasyonu destekliyorsa senaryo internet kesildiğinde de çalışır.
- 105 dBses ve ışık
- 11 numaraSigorta sesi
- Yerelköprü destekliyorsa
Uygulamada ne görürsünüz
Ana ekranda anlık güç değeri öne çıkar. Bunun yanında gerilim, akım ve frekans bilgileri de yer alır. Grafik bölümünde ise gün, ay ve yıl bazında tüketim çubuklarını görebilirsiniz.
Alarm bölümünde yüksek güç, aşırı ve düşük akım, aşırı ve düşük gerilim ile ters enerji için eşik tanımlayabilirsiniz. Eşik aşıldığında telefonunuza bildirim gelir. Verileri 20 kişiye kadar paylaşabilirsiniz.
Platform ve bağlantı tipi
Cihaz Tuya Smart veya Smart Life ile yönetilir, Zigbee köprü üzerinden bağlanır.
Tuya Smart ve Smart Life
Tuya Smart ve Smart Life aynı platformu kullanır. Tek hesapta tüm Tuya uyumlu cihazlar bir araya gelir.
Zigbee 3.0
Zigbee bir bağlantı tipidir. Cihaz modeme değil, Tuya uyumlu bir Zigbee köprüye bağlanır.
Hangi model size uygun
Seride faz sayısı ve bağlantı tipi bakımından farklı seçenekler bulunur.
| Model | Faz | Bağlantı | Kime uygun |
|---|---|---|---|
| Bu ürün, tek faz Zigbee enerji ölçer | Tek faz | Zigbee, köprü gerekir | Panoda Wi-Fi çekimi zayıf olanlar |
| Tek Faz WiFi Enerji Ölçer | Tek faz | Wi-Fi, köprü gerekmez | Köprü kullanmak istemeyenler |
| 3 Faz WiFi Enerji Ölçer | Üç faz | Wi-Fi, köprü gerekmez | Trifaze pano ve iş yerleri |
| 3 Faz Zigbee Enerji Ölçer | Üç faz | Zigbee, köprü gerekir | Trifaze pano, Wi-Fi zayıf |
| 63 Amper Akıllı Sigorta | Tek faz | Wi-Fi | Ölçmenin yanında hattı açıp kapatmak isteyenler |
Teknik özellikler ve kutu içeriği
Ölçüm bilgileri, bağlantı yapısı ve kutu içeriği aşağıda yer alır.
Ölçüm bilgileri
- Faz sayısı
- Tek faz
- Ölçülen değerler
- Gerilim, akım, aktif güç, enerji ve frekans
- Maksimum akım
- 63 A sürekli
- Başlangıç hassasiyeti
- 50 mA
- Ölçüm toleransı
- %1
- Çift yönlü ölçüm
- Var, tüketim ve üretim ayrı
- Kendi tüketimi
- 0,5 W normal, 1 W eşleştirme
- Ölçüm yöntemi
- Akım trafosu, kablo kesilmez
Bağlantı ve uygulama
- Bağlantı standardı
- Zigbee 3.0
- Köprü
- Gerekir, Zigbee köprüsü
- Uygulama
- Tuya Smart, Smart Life
- Grafikler
- Gün, ay ve yıl bazında tüketim
- Alarmlar
- Yüksek güç, aşırı ve düşük akım, aşırı ve düşük gerilim, ters enerji
- Senaryo
- Ölçülen değer koşul olarak kullanılabilir
- Paylaşım
- 20 kişiye kadar
- Home Assistant
- Zigbee2MQTT ve ZHA ile yerel kullanım
Fiziksel yapı ve kutu
- Ölçüler
- 46,8 × 17,8 × 21,3 mm
- Montaj
- Sigorta kutusu içine, DIN ray gerekmez
- Çalışma sıcaklığı
- -25 ile 60 °C
- Kutuda
- Ölçer ve kullanım kılavuzu, akım trafosu gövdenin içindedir
- Kutuda yok
- Kablo, klemens, pano aksesuarı
- Açma kapama
- Yoktur, cihaz yalnız ölçer
- Kaçak akım koruması
- Yoktur
- Garanti
- Teslim tarihinden itibaren 2 yıl
Sık sorulanlar
Kabloyu kesmek gerekiyor mu?
Hayır. Ölçüm akım trafosuyla yapılır. Halka biçimindeki trafo cihazın gövdesinin içindedir. Faz kablosunu gövdedeki delikten geçirirsiniz, trafo kabloya temas etmeden akımı okur.
Bu cihaz hattı açıp kapatır mı?
Hayır. Bu ürün yalnız ölçüm yapar ve içinde röle bulunmaz. Hattı uzaktan açıp kapatmak istiyorsanız akıllı sigorta modellerine bakabilirsiniz.
Güneş paneli üretimini de ölçer mi?
Evet. Cihaz çift yönlü ölçüm yapar. Şebekeden çekilen ve şebekeye verilen enerji ayrı ayrı görünür.
Resmî elektrik sayacı yerine kullanılabilir mi?
Hayır. Bu cihaz tüketim takibi ve karşılaştırma için tasarlanmıştır. Dağıtım şirketinin sayacı yerine geçmez.
Zigbee köprüsü gerekli mi?
Evet. Bu cihaz modeme doğrudan bağlanmaz, Tuya altyapısına sahip bir Zigbee köprüsü üzerinden haberleşir. Köprüsüz kullanım için Wi-Fi modelini tercih edebilirsiniz.
Üç fazlı panoda kullanılır mı?
Bu model tek faz içindir. Üç fazlı pano için üç faz modelini tercih etmeniz gerekir.
Garanti, iade ve kargo?
2 yıl Novato garantisi, teslimden sonra 14 gün koşulsuz iade. İade için WhatsApp hattımıza “iade başlat” yazmanız yeterlidir. Hafta içi 15:00’e kadar verilen siparişler aynı gün kargoya verilir, Cumartesi 11:00. Kurulumda takılırsanız WhatsApp 0212 706 49 96, 7/24.
Önce enerjiyi kesin. Elektrik bağlantısı gerektiren işleri kendiniz yapmıyorsanız bir elektrikçiden destek alın.
Zigbee köprü gerekir. Bu ürün Zigbee ile çalışır. Uygulamaya eklemek için evinizde Tuya uyumlu bir Zigbee köprü olmalıdır. Önce köprüyü uygulamaya ekleyin, ardından bu ürünü köprünün sayfasından alt cihaz olarak ekleyin. Köprünüz yoksa: ZGW-03P Zigbee + Bluetooth Köprü
Gerekenler
- Zigbee köprüsü
- Tuya Smart veya Smart Life mobil uygulaması
- Maksimum 16 mm² kesitinde ölçüm kablosu
Kurulum adımları
- Pano yerleşimiCihazı elektrik panosuna veya sigorta kutusuna yerleştirin. Montaj için DIN rayı gerekmez.
- Akım trafosu montajıÖlçüm yapılacak kabloyu akım trafosu halkasından geçirin. Mevcut kablo hattına zarar vermeden bağlantıyı tamamlayın.
Bağlantı
- Akım trafosu en fazla 16 mm² kablo kesiti geçişini destekler.
- Bu model kablo üzerinden ölçüm yapar ve elektrik hattını uzaktan açıp kapatma işlevi bulunmaz.
Uygulamaya ekleme
Google Play ya da App Store'dan Tuya Smart ya da Smart Life uygulamasını indirin.
Tuya Smart: App Store · Google Play
Smart Life: App Store · Google Play
Dikkat edilmesi gerekenler
- Cihaz IP20 koruma sınıfına sahiptir. Yalnızca temas ve toza karşı koruma sağlar, sıvı temasından uzak tutulmalıdır.
- Akım trafosundan 16 mm² kesitin üzerindeki kabloları geçirmeyiniz.
Zigbee, WiFi ve Bluetooth gibi kablosuz bir iletişim protokolüdür. Ancak özellikle akıllı ev sistemleri için tasarlanmış olması sayesinde, ev otomasyonunda stabil, verimli ve güvenilir bir yapı sunar.
⚙️ Zigbee Nasıl Çalışır?
Zigbee cihazlar doğrudan modeme bağlanmaz. Bunun yerine Zigbee Köprü (Hub/Gateway) adı verilen merkezi bir yöneticiye bağlanır. Bu köprü şunları sağlar:
- Cihazların sisteme tanıtılması,
- Cihazların birbirleriyle haberleşmesi,
- İnternet üzerinden uzaktan kontrol edilebilmesi.
⚡ Zigbee’nin En Önemli Avantajları
1. Modeminizi Yormaz:
Onlarca cihazı WiFi ağına bağlamak modemi yorabilir. Zigbee sisteminde ne kadar cihazınız olursa olsun modeminiz sadece köprü cihazını görür.
2. Çok Düşük Güç Tüketimi:
WiFi bağlantıya göre çok az enerji harcar. Kablosuz sensörlerin pil ömrü çok daha uzun süre dayanır.
3. İnternetsiz Çalışabilme:
İnternet kesilse bile yerel otomasyonlarınız (örn: hareket sensörünün ışığı yakması) çalışmaya devam eder.
4. Mesh Network (Sinyal Tekrarlayıcı):
Elektrikle çalışan her Zigbee cihazı (priz, anahtar) sinyali güçlendirerek bir sonrakine iletir. Cihaz sayısı arttıkça kapsama alanı genişler.
🤔 Zigbee mi, WiFi mi?
- Az sayıda cihaz için: Sadece 1-2 ürün kullanacaksanız WiFi modelleri seçebilirsiniz. Ekstra köprü maliyeti oluşmaz.
- Kapsamlı bir akıllı ev için: Zigbee teknolojisi daha stabil ve verimli bir seçenek olacaktır. Uzun vadede bağlantı kararlılığı ve ağ yönetimi açısından büyük avantaj sağlar.
⚠️ Uyumluluk Hakkında Önemli Uyarı
Zigbee protokolünde markalar arası tam evrensellik her zaman mümkün olmayabilir. Sitemizde yer alan Zigbee ürünler Tuya ekosistemi ile tam uyumludur.
Ürünlerimizi Tuya destekli köprüler veya Zigbee2MQTT platformu haricinde, farklı markaların kendi kapalı devre sistemlerine (örneğin Philips Hue, Xiaomi vb. köprülerine) eklemeniz mümkün olmayabilir veya ekleyebilseniz bile kararlı çalışmayabilir ya da tüm özellikleri görünmeyebilir. Sitemizdeki Zigbee ürünler en iyi Tuya uyumlu Zigbee köprüler ile çalışır.
🏠 Tuya Zigbee Köprülerimiz
Zigbee sistemi kurmaya karar verdiyseniz, sitemizdeki Ağ Geçitleri sayfasından Tuya uyumlu modelleri inceleyebilirsiniz.
- Başlangıç İçin: Priz Tipi Gateway (ZGW-02) veya Type-C Gateway (ZGW-03)
- Profesyonel Projeler İçin: Kablolu Zigbee LAN + WiFi Gateway (ZGW-06)
Kargo
3000 TL ve üzeri siparişlerde kargo ücretsizdir. 3000 TL altındaki siparişlerde, ödeme kısmında bir kısmı bizim tarafımızdan karşılanan küçük bir kargo bedeli sepetinize eklenir. Sipariş verdiğiniz akıllı ev ürünleri, İstanbul Bahçeşehir adresimizden aynı gün kargoya verilir.
Saat 15:00'dan önce verdiğiniz siparişler aynı gün kargoya verilir.
Paketleme
Siparişleriniz birinci kalite havalı naylon veya koli ile özenli bir şekilde paketlenir.
Teslimat
Kargo firmaları, genellikle İstanbul'dan 600 km'ye kadar olan mesafedeki şehirlere ertesi gün, 600 km üzerindeki mesafelere ise 2 gün içinde teslimat yapabilmektedir.
Zigbee nedir?
Zigbee; Bluetooth, WiFi ve RF gibi diger teknolojilerden farkli bir kablosuz iletisim protokolüdür. Mesh agi destegi, yüksek güvenligi, uzun pil ömrü ve internetsiz senaryolarda calisabilmesi gibi özellikleri sayesinde, akilli ev uygulamalarinda en cok tercih edilen protokollerden biridir.
Hub, köprü, gateway vs gerekiyor mu?
Evet, bu ürün Zigbee baglantiya sahip oldugu için, uyumlu Zigbee köprü gerekmektedir. Ag Gecitleri sayfamizdan uygun bir Zigbee gateway secebilirsiniz.
Hangi uygulamayı indirmeliyim?
Google Play ya da AppStore üzerinden Tuya Smart isimli ya da Smart Life isimli uygulamayi indirebilirsiniz. Iki uygulama da tamamen ayni olup ücretsizdir, sadece isimleri farklidir.
Tuya, Smart Life yazılımları ücretli mi ?
Hayır, uygulamadaki tüm temel özellikler tamamen ücretsizdir ve abonelik vs gerektirmez. Sadece kameralar için bulut depolama, yapay zeka görüntü analizi gibi gelişmiş özellikler ücretlidir ve uygulama üzerinden isteğe bağlı satın alınabilir.
Bir cihazı en fazla kaç kişi kullanabilir?
Cihazi kendi hesabiniza kurduktan sonra, 20 kisiye kadar cihazin kullanimini paylasabilirsiniz.
Diğer cihazlar ile birlikte otomasyon kurabilir miyim?
Evet, uygulamadaki akilli yasam sekmesinden yeni senaryo olusturarak, zamana, konuma ya da ayni hesaptaki diger cihazlarin durumuna göre gelismis otomasyonlar olusturabilirsiniz.
Garanti süresi nedir?
Magaza sayfamizda satilan ürünlerin garanti süresi, kosulsuz sartsiz, teslim tarihinden itibaren 2 yildir.
Home Assistant, Zigbee2MQTT uyumlu mu?
Evet, cihaz Zigbee2mqtt veritabaninda mevcuttur ve tüm özellikleri ile kullanilabilir.
