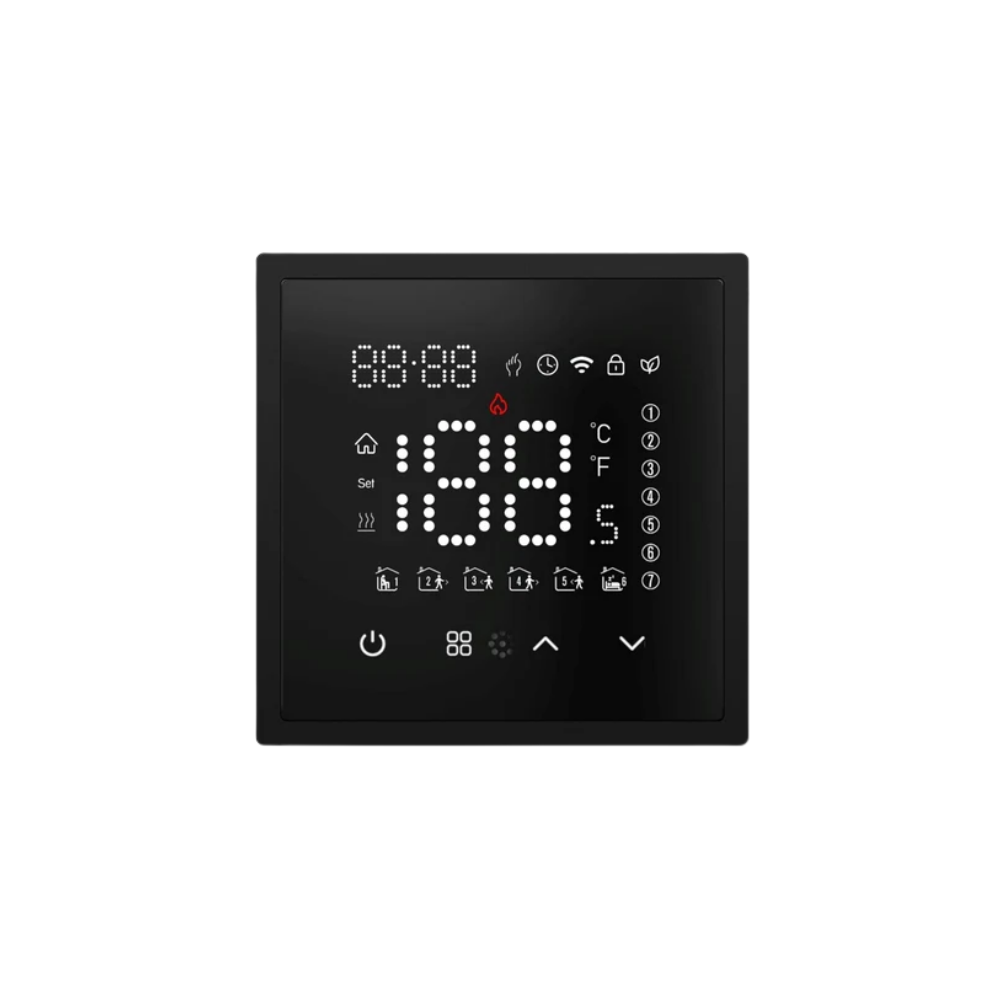

Zigbee Sıva Altı Kablolu Oda Termostatı

Novato ZKT-03, sıva altı 503 kasaya monte edilen, Zigbee 3.0 protokolü ile çalışan akıllı oda termostatıdır. Sulu (su sirkülasyonlu) yerden ısıtma sistemleri ve duvar tipi kombi / kazan sistemlerinin sıcaklık kontrolü için tasarlanmıştır.

±0,5 °C hassasiyetli NTC sensörü, 7 günlük 6 dilimli programlama ve kapasitif dokunmatik LED ekranı ile hem konforu hem de enerji tasarrufunu birlikte sağlar. Zigbee 3.0 mesh yapısı sayesinde Wi-Fi ağınızı yormadan, düşük gecikmeli ve kararlı bir bağlantı sunar.

Not: Zigbee ürünler doğrudan modeme bağlanmaz. ZKT-03’ün uygulama üzerinden kontrol edilebilmesi için Novato ZGW-03P (veya Tuya/Smart Life uyumlu başka bir Zigbee ağ geçidi) gereklidir.

---

Öne Çıkan Özellikler

• Zigbee 3.0 (IEEE 802.15.4, 2.4 GHz) — düşük enerji tüketimli, kararlı ve gecikmesiz haberleşme
• Şebeke beslemeli = Router (yönlendirici) görevi — termostat, evdeki diğer pilli Zigbee cihazların (sensör, vana, buton) sinyalini güçlendirerek mesh ağınızı genişletir
• İki kullanım senaryosu — sulu yerden ısıtma / kolektör vana kontrolü ve kombi / kazan kontrolü
• ±0,5 °C hassasiyet — ayarladığınız sıcaklığı dar bir bantta korur
• 5 + 1 + 1 haftalık programlama — hafta içi / Cumartesi / Pazar ayrı ayrı, günde 6 zaman dilimi
• Kapasitif dokunmatik tuşlar + arkadan aydınlatmalı LED ekran — karanlıkta rahat okuma, gündüz/gece ayrı parlaklık ayarı
• Enerji kesintisinde veri hafızası — ayarlar ve program korunur
• Tuş kilidi — tam kilit veya yarım kilit (çocuk koruma)
• Cam panel ve modüler yapı — panel ile elektronik modül ayrı; kurulum ve servis kolay
• Tuya / Smart Life ekosistemi — akıllı senaryolar, grup kontrolü, uzaktan erişim
• Sesli asistan desteği — ağ geçidi üzerinden Amazon Alexa, Google Home, Yandex Alice

---

Hangi Varyantı Seçmelisiniz?

ZKT-03, çıkış tipine göre iki donanım varyantı olarak üretilir. Sipariş öncesi sisteminize uygun varyantı seçiniz — varyantlar sonradan birbirine dönüştürülemez.

Varyant	Kullanım Alanı	Çıkış Tipi	Maks. Yük
ZKT-03W	Sulu yerden ısıtma, kolektör vana/termik aktüatör kontrolü	Röle çıkışı, şebeke gerilimli (aç/kapa)	5 A
ZKT-03B	Duvar tipi kombi, kazan	Kuru kontak (gerilimsiz)	5 A

Nasıl karar verilir?

• Zeminde su borusu var ve kolektörde termik aktüatör (230 V) ile açılıp kapanıyorsa → ZKT-03W
• Termostat kablosu doğrudan kombinin oda termostatı klemensine gidiyorsa → ZKT-03B

---

Teknik Özellikler

Özellik	Değer
Model	Novato ZKT-03 (W / B varyantları)
Haberleşme	Zigbee 3.0, IEEE 802.15.4, 2.4 GHz
Ağ rolü	Router (yönlendirici) — mesh ağı genişletir
Ağ geçidi	Gerekli — Novato ZGW-03P veya Tuya/Smart Life uyumlu hub
Uygulama	Tuya Smart / Smart Life (iOS & Android)
Besleme	95–240 V AC, 50/60 Hz
Yük akımı	5 A
Kombi çıkışı (ZKT-03B)	Kuru kontak (gerilimsiz), ON-OFF
Vana çıkışı (ZKT-03W)	Röle, şebeke gerilimli aç/kapa
Sensör	NTC 10K, B=3950
Harici sensör	2,5 m zemin sensörü (opsiyonel)
Sensör modu	In (dahili) / Ou (harici) / AL (dahili kontrol + harici limit)
Hassasiyet	±0,5 °C
Sıcaklık ayar aralığı	5–35 °C
Ölü bant (histerezis)	0–5 °C, ayarlanabilir (fabrika: 1 °C)
Sıcaklık kalibrasyonu	−9 … +9 °C (fabrika: −5)
Zaman hatası	< %1
Güç tüketimi	< 1,5 W
Ekran	Arkadan aydınlatmalı LED
Tuşlar	Kapasitif dokunmatik
Montaj kutusu	Avrupa standardı kasa (sıva altı)
Panel ölçüsü	86 × 86 mm (kare cam panel)
Koruma sınıfı	IP20
Gövde malzemesi	PC + ABS (alev geciktirici)
Çalışma ortamı	0–45 °C, %5–95 RH (yoğuşmasız)
Sesli asistan	Alexa, Google Home, Yandex (ağ geçidi üzerinden)

---

Kutu İçeriği

• 1 × Novato ZKT-03 Zigbee termostat (cam panel + elektronik modül + montaj plakası)
• 1 × Harici zemin sensörü, 2,5 m (opsiyonel — sipariş varyantına göre)
• 2 × Montaj vidası
• 1 × Kullanım kılavuzu

---

Montaj Adımları

1. Enerjiyi kesin. Sigortayı indirmeden hiçbir işleme başlamayın.
2. Besleme ve yük kablolarını kablolama şemasına göre klemenslere bağlayın.
3. Elektronik/güç modülünü montaj plakasına oturtun.
4. Cam paneli montaj plakasına geçirin.
5. Ekran modülünü cam panele takın. Montaj tamamlanmıştır.

Kablolama özeti:

• ZKT-03W (sulu yerden ısıtma): L–N besleme; vana/termik aktüatöre giden hat röle çıkışına bağlanır. Toplam yük 5 A’i geçmemelidir. Birden fazla aktüatör bağlanacaksa toplam akımı hesaplayın; gerekirse araya bir röle/kontaktör ekleyin. NTC uçlarına opsiyonel zemin sensörü bağlanabilir.
• ZKT-03B (kombi): L–N besleme; kombiye giden iki uç kuru kontak klemensine bağlanır — bu uçlara kesinlikle şebeke gerilimi verilmez. NTC opsiyonel.

---

Ekran ve Kullanım

Ekranda gösterilenler: güç durumu, mod (manuel / programlı), ısıtma aktif ikonu, saat, hafta günü, zaman dilimi, ayar sıcaklığı, oda sıcaklığı, zemin sıcaklığı, ECO ve kilit göstergesi.

İşlev	Kullanım
Açma / Kapatma	Güç tuşuna basın
Mod değiştirme	Mod tuşu ile manuel ↔ programlı geçiş
Sıcaklık ayarı	▲ / ▼ tuşları
Saat ve gün ayarı	Saat tuşunu basılı tutun; dakika, saat, gün (1=Pazartesi … 7=Pazar)
Tuş kilidi	▲▼ tuşlarını 5 saniye birlikte basılı tutun
Zemin sıcaklığını görme	▼ tuşunu 5 saniye basılı tutun (harici sensör bağlıysa)
Gelişmiş ayarlar	Cihaz kapalıyken mod tuşunu 3 saniye basılı tutun

Manuel mod: Ayarladığınız sıcaklık kalıcıdır. Programlı mod: Elle yapılan değişiklik geçicidir; bir sonraki zaman diliminde program sıcaklığına döner.

---

Haftalık Program (Fabrika Ayarları)

Dilim	Hafta İçi (1-2-3-4-5)	Cumartesi (6)	Pazar (7)
1	06:00 — 20 °C	06:00 — 20 °C	06:00 — 20 °C
2	08:00 — 15 °C	08:00 — 20 °C	08:00 — 20 °C
3	11:30 — 15 °C	11:30 — 20 °C	11:30 — 20 °C
4	13:30 — 15 °C	13:30 — 20 °C	13:30 — 20 °C
5	17:00 — 22 °C	17:00 — 20 °C	17:00 — 20 °C
6	22:00 — 15 °C	22:00 — 20 °C	22:00 — 20 °C

Tüm dilimler cihaz üzerinden veya Smart Life uygulamasından değiştirilebilir. Uygulama üzerinden düzenleme çok daha pratiktir.

---

Gelişmiş Ayarlar (Sistem Menüsü)

Cihaz kapalıyken mod tuşunu 3 saniye basılı tutarak girilir. Ayarlar cihaz açıldığında otomatik kaydedilir.

Kod	Fonksiyon	Aralık / Seçenekler	Fabrika
1	Sıcaklık kalibrasyonu	−9 … +9 °C	−5
2	Ölü bant (histerezis)	0–5 °C	1
3	Tuş kilidi tipi	00: güç tuşu hariç kilit / 01: tam kilit	01
4	Sensör tipi	In: dahili / Ou: harici / AL: dahili kontrol + harici limit	AL
5	Min. ayar sıcaklığı	5–15 °C	5
6	Maks. ayar sıcaklığı	15–45 °C	35
7	Ekran gösterimi	00: ayar + oda sıcaklığı / 01: yalnız ayar sıcaklığı	00
8	Düşük sıcaklık koruması (donma koruması)	0–10 °C	0
9	Yüksek sıcaklık koruması	10–70 °C	45
10	Gündüz ekran parlaklığı	0–8	2
11	Gece ekran parlaklığı	0–8	1

Sensör modu hakkında: Harici zemin sensörü kullanmıyorsanız sensör tipini In olarak ayarlayın. Sulu yerden ısıtmada zemin sensörü takılıysa AL modu önerilir: oda sıcaklığı dahili sensörle kontrol edilirken, zemin sensörü parke/laminat kaplamaların zarar görmemesi için üst sıcaklık sınırını denetler (Kod 9).

---

Zigbee Bağlantısı ve Uygulama Kurulumu

1. App Store veya Google Play’den Smart Life (veya Tuya Smart) uygulamasını indirin, hesap oluşturun.
2. Zigbee ağ geçidinizi (Novato ZGW-03P) uygulamaya ekleyin ve çevrimiçi olduğundan emin olun.
3. Uygulamada ağ geçidini açın → Alt Cihaz Ekle.
4. Termostatta eşleşme moduna girin; ekrandaki Zigbee simgesi hızlı yanıp sönmeye başlar.
5. Cihaz listede belirdiğinde ekleyin, oda adını verin.

Eşleşme ipuçları

• Eşleşme sırasında araya kalın betonarme duvar girmemesi işlemi hızlandırır.
• Ağ geçidi Zigbee kanalı ile Wi-Fi kanalınız çakışıyorsa (özellikle Wi-Fi kanal 1/6/11), bağlantı kararsızlaşabilir. Kurulum sonrası kopmalar yaşarsanız modem Wi-Fi kanalını değiştirmeyi deneyin.
• Termostat şebeke beslemeli olduğu için ağa katıldıktan sonra router olarak çalışır ve çevresindeki pilli sensörlerin menzilini artırır.

---

Uygulama ile Neler Yapabilirsiniz?

• Uzaktan kontrol — eve varmadan ısıtmayı devreye alın
• Haftalık program düzenleme — 6 zaman dilimini telefondan tek ekranda ayarlayın
• Senaryolar — “Kimse evde değilse 16 °C’ye düşür”, “Sabah 06:30’da salonu 24 °C yap”
• Cihaz grupları — birden fazla odanın termostatını tek komutla yönetin
• Pencere açık algılama — ani sıcaklık düşüşünde ısıtmayı durduran senaryo (kapı/pencere sensörü ile)
• Tatil modu — uzun süreli yokluklarda donma koruması sıcaklığı
• Tuş kilidi — uygulamadan tam veya yarım kilit
• Sesli komut — “Alexa, salon sıcaklığını 22 dereceye ayarla”
• Yerel otomasyon — ağ geçidinde tanımlı senaryolar internet kesintisinde de çalışmaya devam eder
