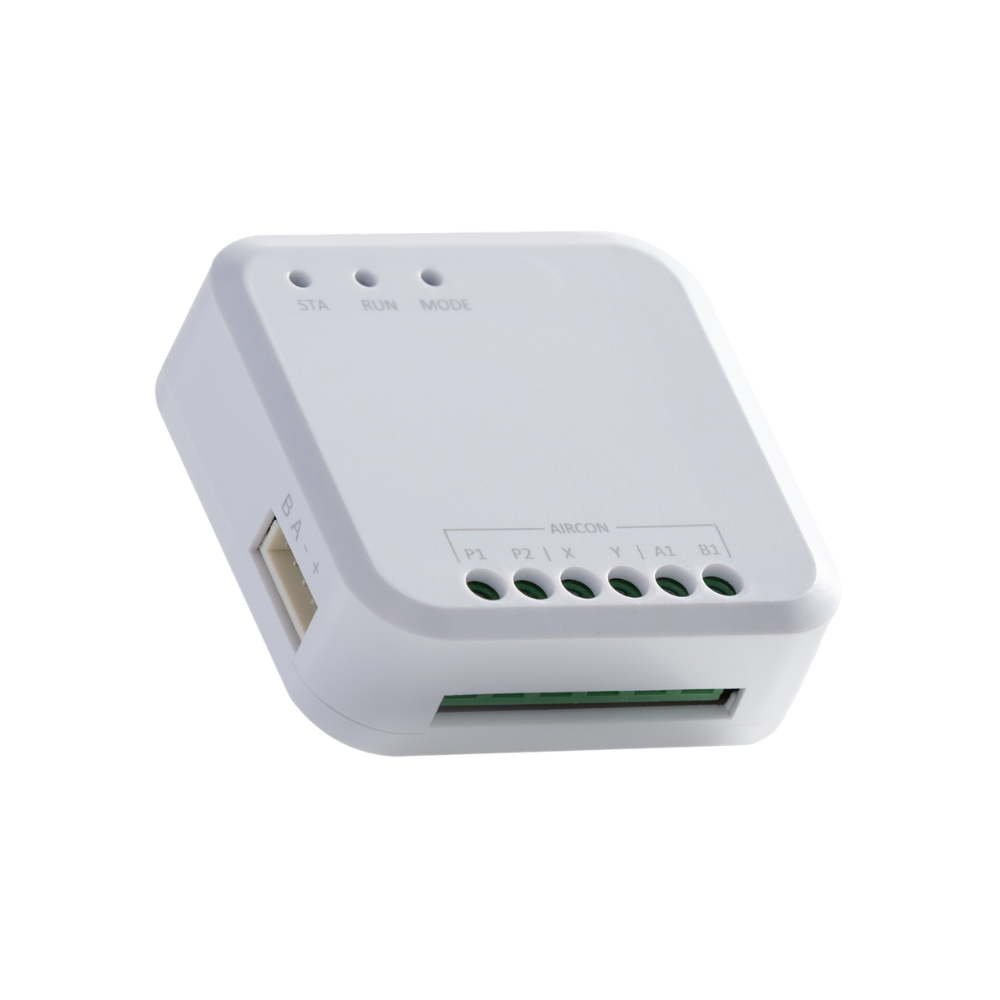

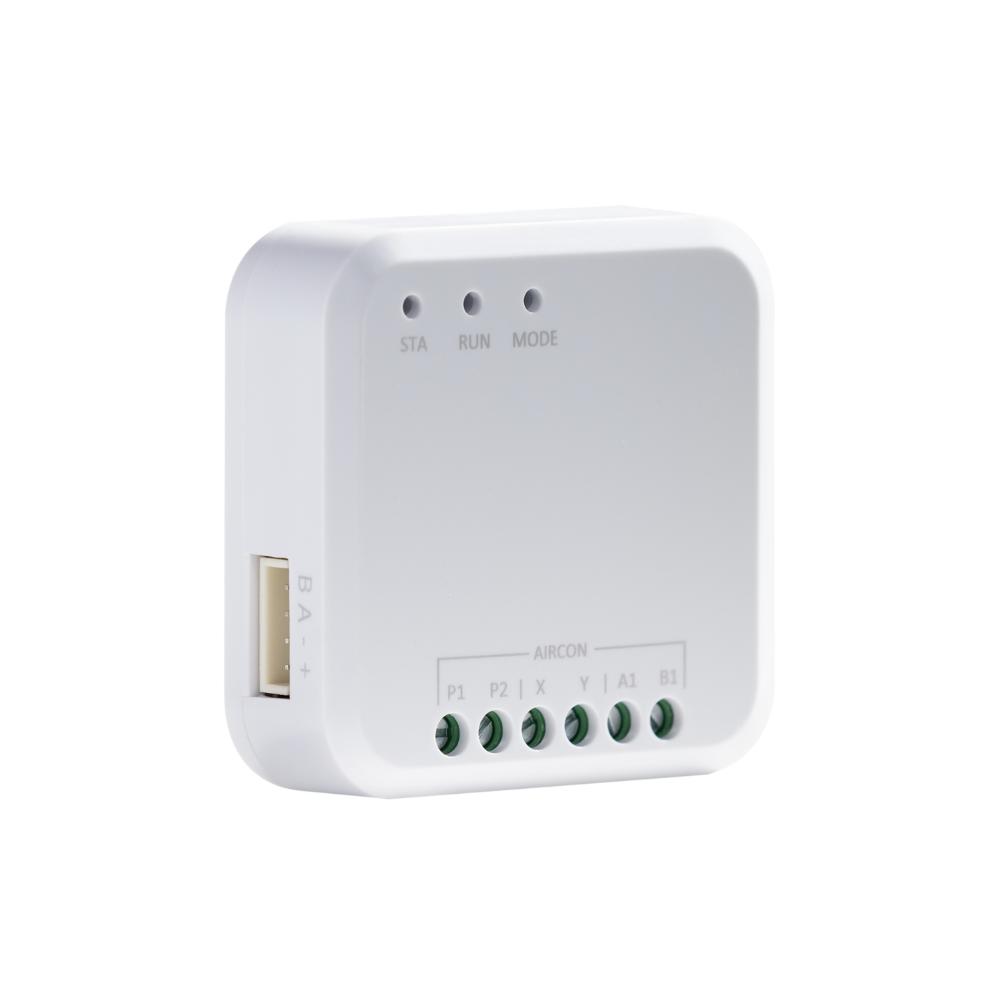

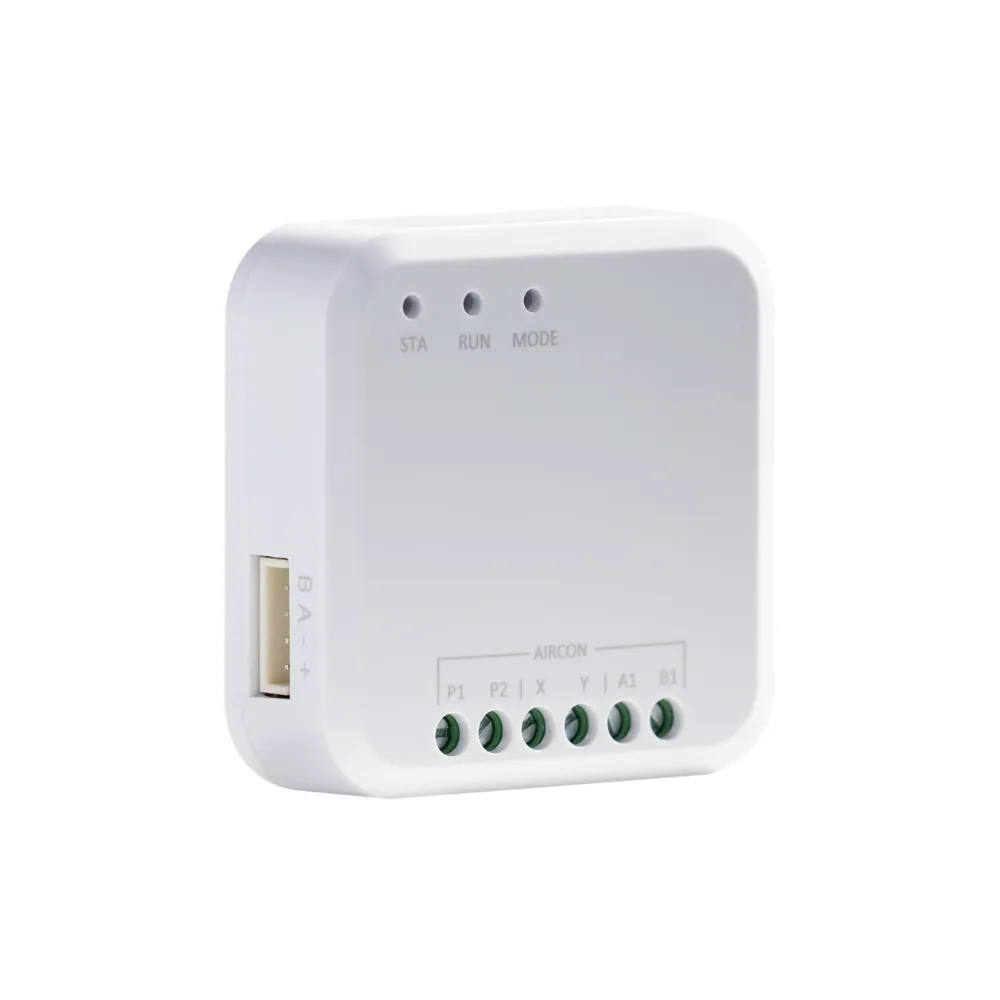

Zigbee VRF Klima Kontrol Modülü
4,500.00₺
VRF / multi split ve tekli split klimalarınızı doğrudan iç ünitenin haberleşme hattına bağlanarak akıllı hale getirir. Harici besleme, priz veya IR verici gerektirmez; klimadan beslenir ve Tuya / Smart Life uygulaması üzerinden aç-kapa, mod, sıcaklık ve fan hızı kontrolü sunar.
| Bağlantı |
Zigbee 3.0 |
|---|---|
| Yazılım |
Tuya,Smart Life |
Saat 14:00 öncesi verilen siparişler aynı gün kargolanır.
Zigbee VRF Termostat Modülü – Klimanızı Gerçek Anlamda Akıllı Yapın
Klasik akıllı klima çözümleri kızılötesi (IR) verici kullanır: sinyali gönderir ama klimanın gerçek durumunu bilemez. Kumandayla mod değiştirdiğinizde uygulama yanlış gösterir, kapı önündeki bir eşya sinyali keser, sonuç hüsran olur.
Zigbee VRF Termostat Modülü bambaşka bir yaklaşım kullanır. Modül, klimanın iç ünitesindeki kablolu kumanda haberleşme portuna (P1/P2, A/B, X/Y, CN105, CN40, S21 vb.) doğrudan bağlanır ve klimanın kendi üretici protokolü ile konuşur. Böylece:
- Çift yönlü haberleşme: Uygulama, klimanın anlık gerçek durumunu gösterir. Kumandadan yapılan değişiklik anında uygulamaya yansır.
- Görüş hattı gerekmez: Kablolu bağlantı olduğu için IR’deki “sinyal gitmedi” sorunu tamamen ortadan kalkar.
- Adaptör ve priz gerekmez: Modül klimanın sinyal hattından beslenir. Ortalama tüketim yalnızca 0,5 W.
- Görünmez kurulum: 53 x 53 x 16,5 mm gövde iç ünite kapağının altına gizlenir; duvarda hiçbir ek cihaz görünmez.
Zigbee 3.0 – Wi-Fi Ağınızı Yormadan
Modül Wi-Fi değil Zigbee protokolü ile çalışır. Bu sayede router’ınızda IP adresi tüketmez, Wi-Fi kesintilerinden etkilenmez ve mesh yapısı sayesinde büyük binalarda dahi kararlı kalır. Onlarca iç üniteli VRF sistemlerinde tek bir Tuya Zigbee gateway ile tüm klimalar tek uygulamadan yönetilir.
Not: Çalışması için mutlaka bir Tuya/Smart Life uyumlu Zigbee gateway gereklidir. Ürün tek başına internete bağlanmaz.
Tuya / Smart Life Uygulaması ile Tam Kontrol
- Aç / Kapat
- Mod seçimi: Soğutma, Isıtma, Fan, Nem Alma, Otomatik
- Hedef sıcaklık ayarı ve ortam sıcaklığı takibi
- Fan hızı kademeleri
- Haftalık program ve zamanlayıcı senaryoları
- Konum bazlı otomasyon (eve yaklaşınca klima açılsın)
- Çoklu oda / çoklu iç ünite tek ekrandan yönetim
- Uzaktan erişim – dünyanın her yerinden kontrol
- Amazon Alexa ve Google Asistan ile sesli komut desteği
Otel, Ofis ve AVM Projeleri İçin Tasarlandı
Her iç ünite için bir modül kullanılır. Bu yapı sayesinde:
- Otel odalarında kart okuyucu / doluluk senaryolarına bağlı otomatik enerji tasarrufu
- Ofislerde mesai dışı saatlerde tüm klimaların otomatik kapanması
- Kullanıcıların ayarlayabileceği sıcaklık aralığının merkezi olarak sınırlandırılması
- Kat / blok bazında toplu senaryo yönetimi
Mevcut VRF sisteminizi sökmeden, borulama ve iç üniteye dokunmadan, yalnızca haberleşme kablosu çekerek akıllı bina altyapısına geçebilirsiniz.
Orijinal Kumandanız Duvarda Kalabilir
Desteklenen modellerin büyük çoğunluğunda modül, mevcut kablolu kumanda ile aynı hat üzerinde birlikte çalışabilir (master/slave yapılandırması ile). Kullanıcı duvardaki kumandayı kullanmaya devam eder, siz uygulamadan izler ve müdahale edersiniz. Sınırlı sayıda modelde orijinal kumandanın sökülmesi gerekir; marka/model bazlı uyumluluk kurulum kılavuzundaki tabloda belirtilmiştir.
| Marka | Ağ Geçidi Tarafı Portu | Klima Tarafı Portu | Port Polaritesi | Kutup (Kablo) | Orijinal Kumanda ile Birlikte Çalışma |
|---|---|---|---|---|---|
| Daikin AC Multi Ünite (2 Kutuplu) | P1, P2 | P1, P2 | Hayır (N) | 2 Kutuplu | Evet (Y) |
| Daikin MX Kanal Tipi Ünite (4 Kutuplu) | A1, B1, X, Y | S21 | Evet (Y) | 4 Kutuplu | Hayır (N) |
| Daikin Taze Hava (Fresh Air) | P1, P2 | P1, P2 | Hayır (N) | 2 Kutuplu | Evet (Y) |
| Hitachi (2 Kutuplu) Yeni Sıcaklık | P1, P2 | A, B | Hayır (N) | 2 Kutuplu | Evet (Y) |
| Hitachi Q3 Taze Hava | A1, B1 | A, B | Evet (Y) | 2 Kutuplu | Evet (Y) |
| Hitachi Ünite (4 Kutuplu) | A1, B1, X, Y | CN2 | Evet (Y) | 4 Kutuplu | Hayır (N) |
| Hisense Multi (2 Kutuplu) | P1, P2 | A, B | Hayır (N) | 2 Kutuplu | Evet (Y) |
| Hisense Ünite WiFi (4 Kutuplu) | A1, B1, X, Y | WIFI terminalleri | Hayır (N) | 4 Kutuplu | Evet (Y) |
| Kolon Multi WiFi (4 Kutuplu) | A1, B1, X, Y | WIFI terminalleri | Evet (Y) | 4 Kutuplu | Evet (Y) |
| York Multi (2 Kutuplu) | P1, P2 | A, B | Hayır (N) | 2 Kutuplu | Evet (Y) |
| York Ünite (4 Kutuplu) | A1, B1, X, Y | WIFI terminalleri | Hayır (N) | 4 Kutuplu | Evet (Y) |
| York Ünite WiFi (4 Kutuplu) | A1, B1, X, Y | WIFI terminalleri | Hayır (N) | 4 Kutuplu | Evet (Y) |
| LG_ARNU05GL1G4 Multi Ünite (3 Kutuplu) | A1 ve B1 paralel, X, Y | CN-REMO terminalleri | Evet (Y) | 3 Kutuplu | Evet (Y) |
| LG_(CN_CC) Multi (4 Kutuplu) | A1 ve B1 paralel, X, Y | CN-REMO terminalleri | Hayır (N) | 4 Kutuplu | Evet (Y) |
| GCHV (3 Kutuplu) | A1 ve B1 paralel, X, Y | CN27/CN35 | Evet (Y) | 3 Kutuplu | Hayır (N) |
| Toshiba Multi (3 Kutuplu) | A1 ve B1 paralel, X, Y | WCN1/WCN2 | Hayır (N) | 3 Kutuplu | Evet (Y) |
| Toshiba Multi (2 Kutuplu) | X, Y | A, B | Hayır (N) | 2 Kutuplu | Evet (Y) |
| Toshiba Ünite (2 Kutuplu) | X, Y | A, B | Hayır (N) | 2 Kutuplu | Evet (Y) |
| Toshiba Ünite (3 Kutuplu) | A1, B1, Y | WCN1/WCN2 | Evet (Y) | 3 Kutuplu | Evet (Y) |
| Panasonic Multi Ünite (2 Kutuplu) | X, Y | R1, R2 | Hayır (N) | 2 Kutuplu | Evet (Y) |
| Panasonic Ünite (4 Kutuplu) | A1, B1, X, Y | CN-GMD | Evet (Y) | 4 Kutuplu | Hayır (N) |
| Mitsubishi Heavy Industries (2 Kutuplu) | P1, P2 | X, Y | Hayır (N) | 2 Kutuplu | Evet (Y) |
| Mitsubishi Heavy Industries Multi Ünite (3 Kutuplu) | A1 ve B1 paralel, X, Y | X, Y, Z | Evet (Y) | 3 Kutuplu | Evet (Y) |
| Mitsubishi Heavy Industries Ünite (3 Kutuplu) | A1 ve B1 paralel, X, Y | X, Y, Z | Hayır (N) | 3 Kutuplu | Hayır (N) |
| Mitsubishi Heavy Industries Ünite (2 Kutuplu) | P1, P2 | X, Y | Hayır (N) | 2 Kutuplu | Evet (Y) |
| Gree Multi Ünite (2 Kutuplu) | P1, P2 | H1, H2 (Panel modelleri XC70, XC71, vb.) | Hayır (N) | 2 Kutuplu | Evet (Y) |
| Gree Air Duct XK67 (4 Kutuplu) | A1, B1, X, Y | cn6 | Evet (Y) | 4 Damar | Hayır (N) |
| Gree XK111 (2 Kutuplu) | A1, B1 | H1, H2 | Evet (Y) | 2 Kutuplu | Hayır (N) |
| Haier Multi (3 Kutuplu) | X, Y, B1 | CN22 terminalleri (A, B, C) | Evet (Y) | 3 Kutuplu | Evet (Y) |
| Haier Ünite (3 Kutuplu) | A1 ve B1 paralel, X, Y | Kontrol (C, B, A) | Evet (Y) | 4 Kutuplu | Hayır (N) |
| Haier Multi REMOTE | A1 ve B1 paralel, X, Y | CN4, REMOTE terminalleri | Evet (Y) | 4 Kutuplu | Evet (Y) |
| Mitsubishi Electric Multi Ünite CN105 (4 Kutuplu) | A1, B1, X, Y | CN105 | Evet (Y) | 4 Kutuplu | Evet (Y) |
| Midea CN20 (5 Kutuplu) | A1, B1, X, Y | CN20 | Evet (Y) | 4 Kutuplu | Evet (Y) |
| Midea CN40 (4 Kutuplu) | A1, B1, X, Y | CN40 | Evet (Y) | 4 Kutuplu | Evet (Y) |
| Midea CN40 Birlikte Çalışma (4 Kutuplu) | A1, B1, X, Y | CN40 | Evet (Y) | 4 Kutuplu | Evet (Y) (Ağ geçidi 485 portu meşgulken desteklenmez) |
| Midea V8X1X2 Multi (2 Kutuplu) | A1, B1 | X1, X2 | Evet (Y) | 2 Kutuplu | Evet (Y) |
| Midea W1W2/COLMO (2 Kutuplu) | A1, B1 | W1, W2 | Evet (Y) | 2 Kutuplu | Evet (Y) |
| Midea X1X2 Ünite (2 Kutuplu) | A1, B1 | X1, X2 | Evet (Y) | 2 Kutuplu | Evet (Y) |
| Midea X1X2 Multi (2 Kutuplu) | A1, B1 | X1, X2 | Evet (Y) | 2 Kutuplu | Evet (Y) |
| Samsung Multi (4 Kutuplu) | X, Y, A1, B1 | V1, V2, F3, F4 | Evet (Y) | 4 Kutuplu | Evet (Y) |
Marka ve modele göre bağlantı portu (2, 3 veya 4 kutuplu) ve kutup yönü değişir. Kurulum öncesi ürünle birlikte gelen “Bağlantı Portu Seçim ve Haberleşme Uyum Tablosu” mutlaka incelenmelidir. Sipariş öncesi klimanızın marka ve model bilgisini bize iletirseniz uyumluluğu sizin için teyit ederiz.
Kolay Devreye Alma
- Klimanın ve modülün enerjisini kesin.
- Marka uyum tablosuna göre modülün AIRCON terminalini iç ünitenin haberleşme portuna 2×0,75 mm² blendajlı kablo ile bağlayın.
- Enerji verin. Tüm LED’ler 5 saniye yanar; ardından RUN LED’i yanıp sönerek klimayı aramaya başlar.
- RUN LED’i sabit yandığında klima algılanmıştır. Gerekiyorsa Bluetooth devreye alma aracı ile marka protokolünü seçin.
- Ağ tuşuna 5 saniye basılı tutun; STA LED’i turuncu yanıp sönmeye başlar. Tuya uygulamasından “Cihaz Ekle” ile Zigbee gateway’e dahil edin.
- STA LED’i sabit turuncu yandığında bağlantı tamamdır. Oda ataması yapıp kontrole başlayın.
LED Durum Göstergeleri
| LED | Durum | Anlamı |
|---|---|---|
| STA (Ağ) | Sönük | Enerji yok |
| Yeşil | Enerjili, ağa bağlı değil | |
| Turuncu (hızlı yanıp sönüyor) | Ağa katılıyor | |
| Turuncu (sabit) | Ağa başarıyla bağlandı | |
| RUN (Klima) | Sönük | Enerji yok |
| Yanıp sönüyor | Klima aranıyor | |
| Sabit | Klima algılandı – haberleşme normal | |
| MODE (Çalışma Modu) | Sönük | Fan modu / klima kapalı |
| Kırmızı | Isıtma modu | |
| Yeşil | Soğutma modu | |
| Turuncu | Nem alma modu |
Teknik Özellikler
| Ürün Adı | Zigbee VRF Termostat Modülü (İç Ünite Gateway) |
|---|---|
| Model | ZVM-01 |
| Haberleşme Protokolü | Zigbee 3.0 (Tuya / Smart Life) |
| Besleme | Klima iç ünitesi haberleşme hattından (harici besleme gerekmez) |
| Ortalama Güç Tüketimi | 0,5 W |
| Ölçüler | 53 x 53 x 16,5 mm |
| Bağlantı Kablosu | 2 x 0,75 mm² blendajlı / çok damarlı blendajlı kablo |
| Klima Portu | AIRCON terminali – 2 / 3 / 4 kutup, markaya göre |
| Göstergeler | STA (ağ), RUN (klima), MODE (çalışma modu) |
| Kurulum Şekli | İç ünite içine yerleştirme |
| Çalışma Sıcaklığı | -10 °C ~ +45 °C |
| Çalışma Nemi | %20 ~ %80 RH (yoğuşmasız) |
| Kapsam | 1 modül = 1 iç ünite |
| Uygulama | Tuya Smart / Smart Life (iOS & Android) |
| Sesli Asistan | Amazon Alexa, Google Asistan |
| Devreye Alma | Bluetooth yapılandırma aracı ile marka protokolü seçimi |
Kutu İçeriği
- 1 x Zigbee VRF Termostat Modülü
- 1 x Klima bağlantı kablosu
- 1 x Kullanım kılavuzu
Önemli Kurulum Uyarıları
- Kurulum yetkili teknik personel tarafından yapılmalıdır. Kablolama sırasında hem klimanın hem de modülün enerjisi mutlaka kesilmelidir.
- Modüle asla harici besleme bağlamayın. Cihaz klima sinyal hattından beslenir; şebeke gerilimi sinyal terminaline verilirse cihaz kalıcı olarak zarar görür ve garanti kapsamı dışında kalır.
- Haberleşme kablosunu yüksek gerilim hatlarına paralel çekmeyin. Zorunlu ise aradaki mesafe en az 30 cm olmalıdır.
- Kurulum öncesi klimanın arızasız çalıştığı doğrulanmalıdır (orijinal kumanda ile soğutma/ısıtma modunda en az 12 dakika sorunsuz çalışma testi).
- Yüksek sıcaklık, aşırı nem, yanıcı, patlayıcı veya korozif ortamlarda kullanmayın.
- Cihazı açmayın, üzerinde değişiklik yapmayın; arıza durumunda yetkili servise başvurun.
Sıkça Sorulan Sorular
Ayrıca bir gateway almam gerekiyor mu?
Evet. Modül Zigbee cihazdır ve Tuya/Smart Life uyumlu bir Zigbee gateway’e bağlanarak çalışır. Zaten bir Tuya Zigbee gateway’iniz varsa ek cihaz gerekmez.
Kaç klimayı kontrol edebilirim?
Her iç ünite için bir modül gereklidir. Tek bir gateway ile çok sayıda modül aynı anda yönetilebilir.
Klimam kablolu kumandalı değil, sadece uzaktan kumandalı. Uyumlu mu?
İç ünitede kablolu kumanda haberleşme portu (CN105, CN40, S21, P1/P2, X/Y vb.) bulunması gerekir. VRF ve multi sistemlerin neredeyse tamamında bu port mevcuttur. Emin değilseniz model bilgisiyle bize ulaşın.
Mevcut kablolu kumandam çalışmaya devam eder mi?
Desteklenen modellerin çoğunda evet, ikisi aynı hatta birlikte çalışır. Bazı modellerde orijinal kumandanın sökülmesi gerekir; uyum tablosunda belirtilmiştir.
İnternet kesilirse klimam çalışmaya devam eder mi?
Evet. Klima normal şekilde çalışmaya devam eder, kablolu kumanda ve uzaktan kumanda ile kontrol edilebilir. Yalnızca uzaktan erişim geçici olarak devre dışı kalır.
Elektrik faturama etkisi olur mu?
Modülün tüketimi 0,5 W’tır — pratikte ölçülemeyecek kadar düşüktür. Buna karşılık zamanlayıcı ve otomasyon senaryolarıyla klima kaynaklı enerji tüketiminde ciddi tasarruf sağlanabilir.
Zigbee, WiFi ve Bluetooth gibi kablosuz bir iletişim protokolüdür. Ancak özellikle akıllı ev sistemleri için tasarlanmış olması sayesinde, ev otomasyonunda stabil, verimli ve güvenilir bir yapı sunar.
⚙️ Zigbee Nasıl Çalışır?
Zigbee cihazlar doğrudan modeme bağlanmaz. Bunun yerine Zigbee Köprü (Hub/Gateway) adı verilen merkezi bir yöneticiye bağlanır. Bu köprü şunları sağlar:
- Cihazların sisteme tanıtılması,
- Cihazların birbirleriyle haberleşmesi,
- İnternet üzerinden uzaktan kontrol edilebilmesi.
⚡ Zigbee’nin En Önemli Avantajları
1. Modeminizi Yormaz:
Onlarca cihazı WiFi ağına bağlamak modemi yorabilir. Zigbee sisteminde ne kadar cihazınız olursa olsun modeminiz sadece köprü cihazını görür.
2. Çok Düşük Güç Tüketimi:
WiFi bağlantıya göre çok az enerji harcar. Kablosuz sensörlerin pil ömrü çok daha uzun süre dayanır.
3. İnternetsiz Çalışabilme:
İnternet kesilse bile yerel otomasyonlarınız (örn: hareket sensörünün ışığı yakması) çalışmaya devam eder.
4. Mesh Network (Sinyal Tekrarlayıcı):
Elektrikle çalışan her Zigbee cihazı (priz, anahtar) sinyali güçlendirerek bir sonrakine iletir. Cihaz sayısı arttıkça kapsama alanı genişler.
🤔 Zigbee mi, WiFi mi?
- Az sayıda cihaz için: Sadece 1-2 ürün kullanacaksanız WiFi modelleri seçebilirsiniz. Ekstra köprü maliyeti oluşmaz.
- Kapsamlı bir akıllı ev için: Zigbee teknolojisi daha stabil ve verimli bir seçenek olacaktır. Uzun vadede bağlantı kararlılığı ve ağ yönetimi açısından büyük avantaj sağlar.
⚠️ Uyumluluk Hakkında Önemli Uyarı
Zigbee protokolünde markalar arası tam evrensellik her zaman mümkün olmayabilir. Sitemizde yer alan Zigbee ürünler Tuya ekosistemi ile tam uyumludur.
Ürünlerimizi Tuya destekli köprüler veya Zigbee2MQTT platformu haricinde, farklı markaların kendi kapalı devre sistemlerine (örneğin Philips Hue, Xiaomi vb. köprülerine) eklemeniz mümkün olmayabilir veya ekleyebilseniz bile kararlı çalışmayabilir ya da tüm özellikleri görünmeyebilir. Sitemizdeki Zigbee ürünler en iyi Tuya uyumlu Zigbee köprüler ile çalışır.
🏠 Tuya Zigbee Köprülerimiz
Zigbee sistemi kurmaya karar verdiyseniz, sitemizdeki Ağ Geçitleri sayfasından Tuya uyumlu modelleri inceleyebilirsiniz.
- Başlangıç İçin: Priz Tipi Gateway (ZGW-02) veya Type-C Gateway (ZGW-03)
- Profesyonel Projeler İçin: Kablolu Zigbee LAN + WiFi Gateway (ZGW-06)
