Zigbee Ağındaki Cihaz Tipleri: Koordinatör, Router ve End Device
Sağlam bir Zigbee ağı kurmanın temeli, ağdaki üç cihaz tipinin ne işe yaradığını ve birbirleriyle nasıl çalıştığını anlamaktan geçer.
Zigbee Kısaca

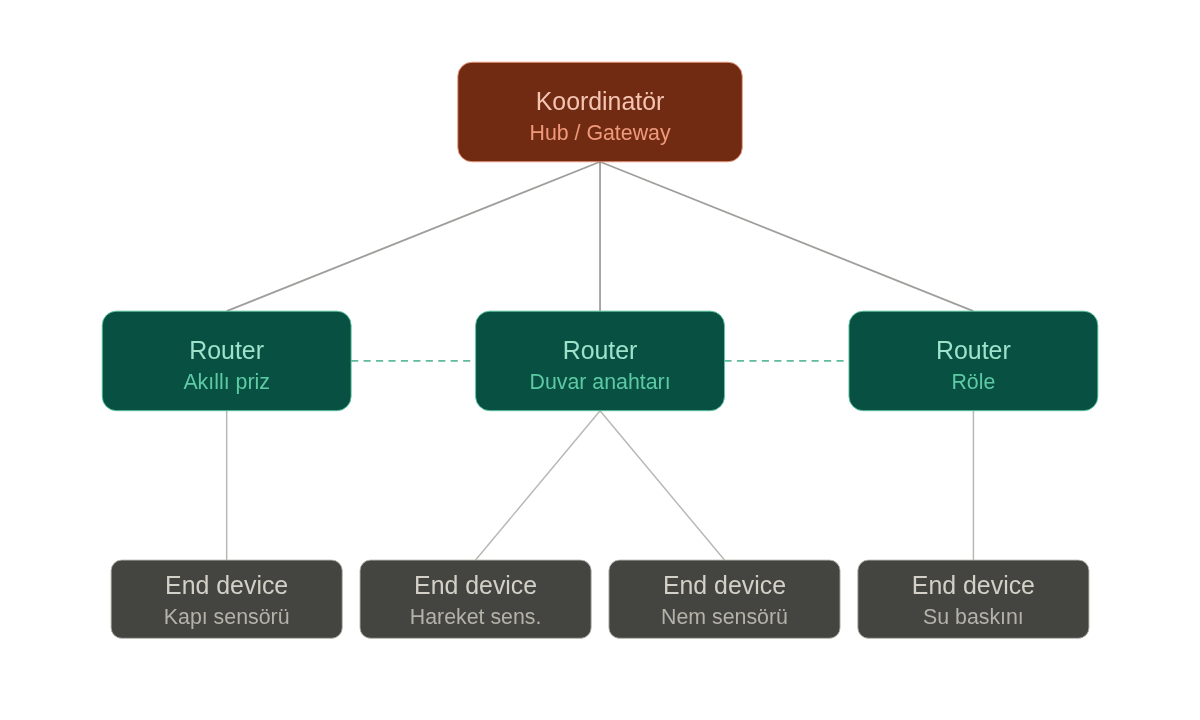

Zigbee, mesh (örgü) topolojide çalışan düşük güçlü bir kablosuz protokoldür. Cihazlar doğrudan modeme bağlanmaz; mesajlar yol üzerindeki diğer cihazlar tarafından atlamalı şekilde taşınır. Bu yapının çalışması için cihazlar üç farklı rolden birini üstlenir: Koordinatör (ZC), Router (ZR), End Device (ZED). Rol, firmware seviyesinde belirlenir ve sonradan değişmez.
1. Koordinatör
Ağın merkezidir. Bir Zigbee ağında yalnızca bir koordinatör bulunur.
Görevleri:
- Ağı oluşturur, PAN ID atar.
- Yeni cihazların eşleşmesine izin verir, ağ anahtarını dağıtır.
- Trust Center olarak güvenlik anahtarlarını yönetir.
- Ağ tablosunu (hangi cihaz nereye bağlı, sinyal kalitesi) tutar.
- Yakındaki cihazlar için aynı zamanda router gibi davranır.
Pratik notlar:
- Koordinatör elektriksiz kalırsa ağ durur. UPS faydalı olabilir.
- Koordinatörü değiştirmek genelde tüm cihazları yeniden eşleştirmeyi gerektirir.
Ev kullanıcıları için koordinatör çoğunlukla “hub” ya da “gateway” olarak satılan kutudur.
2. Router
Mesh ağın omurgasıdır. Mesajları iletir, ağa fiziksel kapsama kazandırır.
Görevleri:
- End device’lardan gelen sinyalleri koordinatöre, koordinatörden gelen komutları end device’lara iletir.
- Pilli cihazların “parent”ı olur; pilli sensör en yakın güçlü router’ı seçer.
- Kendi başına da cihaz olarak çalışır (priz, anahtar, röle vb.).
- Bir router devre dışı kalırsa ağ kendini yeniden düzenler (self-healing).
Hangi cihazlar router’dır?
Genel kural: sürekli elektriğe bağlı çalışan Zigbee cihazları router’dır. Sürekli uyanık olmaları gerekir, bu da pille mümkün değildir. Akıllı prizler, duvar anahtarları, röleler, sinyal genişleticiler, AC beslemeli sensörler bu kategoridedir.
Pratik notlar:
- Beton duvar ve metal yüzeyler sinyali ciddi şekilde zayıflatır.
- Yeni eklenen router, mevcut end device’ları otomatik olarak kendine çekmez. Gerekirse pilli sensörü yeniden eşleştirin.
- Router’lar evin farklı bölgelerine dağılmalıdır; hepsi salonda olursa mutfak boş kalır.
3. End Device
Ağın uç noktalarıdır. Çoğunlukla pille çalışır, çoğu zaman uyur.
Görevleri:
- Yalnızca parent router’ı ile konuşur.
- Mesh trafiğini taşımaz, başka cihazların mesajlarını iletmez.
- Pil ömrü için çoğu zaman uykudadır; sadece bir şey söyleyeceğinde uyanır.
Tipik örnekler: kapı/pencere sensörleri, hareket sensörleri, sıcaklık-nem sensörleri, su baskını sensörleri, senaryo düğmeleri, pilli vana ve termostat.
Sleepy vs. non-sleepy:
- Sleepy end device’lar (çoğu pilli sensör) komut almak için uygun değildir; uyurken komutu duymazlar.
- Hızlı tepki gereken aktüatör/vana gibi cihazlarda AC beslemeli (router) versiyon daha iyi sonuç verir.
Pratik notlar:
- Parent router uzun süre devre dışı kalırsa end device ağdan kopabilir ve yeni bir parent bulamayabilir; bu durumda yeniden eşleştirme gerekir.
- End device ağı genişletmez. Çok pilli sensörünüz varsa aralarda mutlaka router olmalı.
Sağlıklı Bir Mesh İçin Pratik Oran
Pratikten çıkan bir kural: her 3 end device için en az 1 router bulundurmak iyi bir başlangıçtır. 30 pilli sensörünüz varsa, ağda 10 civarında mains-powered cihaz olması ağın kararlılığına yardımcı olur.
Router’ların evin farklı odalarına dağılmış olması da önemlidir.
Cihazın Tipini Nasıl Anlarım?
İki basit yöntem genellikle yeterlidir:
- Güç kaynağına bakın: pille çalışıyorsa end device, prize takılı/AC beslemeli ise router olma ihtimali yüksektir.
- Ürün açıklamasına bakın: “router”, “repeater”, “mesh genişletir” ifadeleri router’ı; “battery-powered sensor”, “pilli sensör” ise end device’ı işaret eder.
Özet
- Koordinatör: ağı kuran ve yöneten merkez. Ağda tek tanedir.
- Router: mesh’i taşıyan, sürekli enerjili cihazlar. Ne kadar çoksa ağ o kadar kararlıdır.
- End Device: ağın uç cihazlarıdır. Sadece kendi parent’ıyla konuşur, mesaj iletmez.
Yeni başlayanlar için makul bir sıra: önce evin omurgasını kuracak router’ları yerleştirmek, ardından end device sensörleri eklemek. Router’sız bir ağa çok sayıda pilli sensör eklemek, zamanla “yine düştü” şikayetine yol açar.
