Kablolu LCD Ekranlı WiFi Yerden Isıtma ve Kombi Termostatı
1.450,00₺
Tuya ve Smart Life uyumlu, kombiler için kuru kontak çıkışa sahip, alttan ısıtma kontrol vanaları için normalde açık, normalde kapalı çıkışlara sahip kablolu WiFi akıllı oda termostatı.
Saat 15:00 öncesi verilen siparişler aynı gün kargolanır.
Kargo 108 TL. 3.000 TL ve üzeri ücretsiz.
Yerden ısıtma vanasını ve kombiyi aynı anda kontrol eder
Bu termostat duvardaki sıva altı kasaya takılır ve şebeke elektriğiyle çalışır. Oda sıcaklığını kendi sensörüyle ölçer. Sıcaklık hedef değerin altına düştüğünde ısıtmayı devreye alır. Arka tarafta kombi için voltajsız kuru kontak çıkışı ve yerden ısıtma aktüatörü için 220 volt çıkışı bulunur. İki çıkış aynı anda çalışır. Ayrı seçim yapmanız gerekmez.
- Tuya Smart / Smart Life
- Wi-Fi 2,4 GHz, köprü gerekmez
- 100–240 V AC besleme
- Vana ve kombi için ayrı çıkış
Kablolu LCD Ekranlı WiFi Yerden Isıtma ve Kombi Termostatı
Tuya Smart- Smart Life
Bu model mevcut oda termostatınızın yerine takılan kablolu bir termostattır. Ön yüzü 86 × 86 mm ölçüsünde kare paneldir. Arka gövdesi standart sıva altı kasaya oturur. Duvardaki faz ve nötr hattından beslenir. Oda sıcaklığını kendi sensörüyle ölçer ve hedef değerin altına indiğinde ısıtmayı açar. Ek köprü, ağ geçidi ya da abonelik gerekmez.
Telefonda Tuya Smart ya da Smart Life uygulamasını kullanırsınız. İki isim aynı sistemi ifade eder. Uygulama ücretsizdir. App Store ve Google Play’de bulunur. Menüleri Türkçedir. Evde aynı ağa bağlı olmanız gerekmez. Dışarıdayken de sıcaklığı değiştirebilirsiniz. Hesabı ev halkıyla paylaştığınızda onlar da aynı termostatı kontrol edebilir.
- Uzaktanaynı ağ gerekmez
- Paylaşımev halkı da kullanır
- Programtelefondan ayarlanır

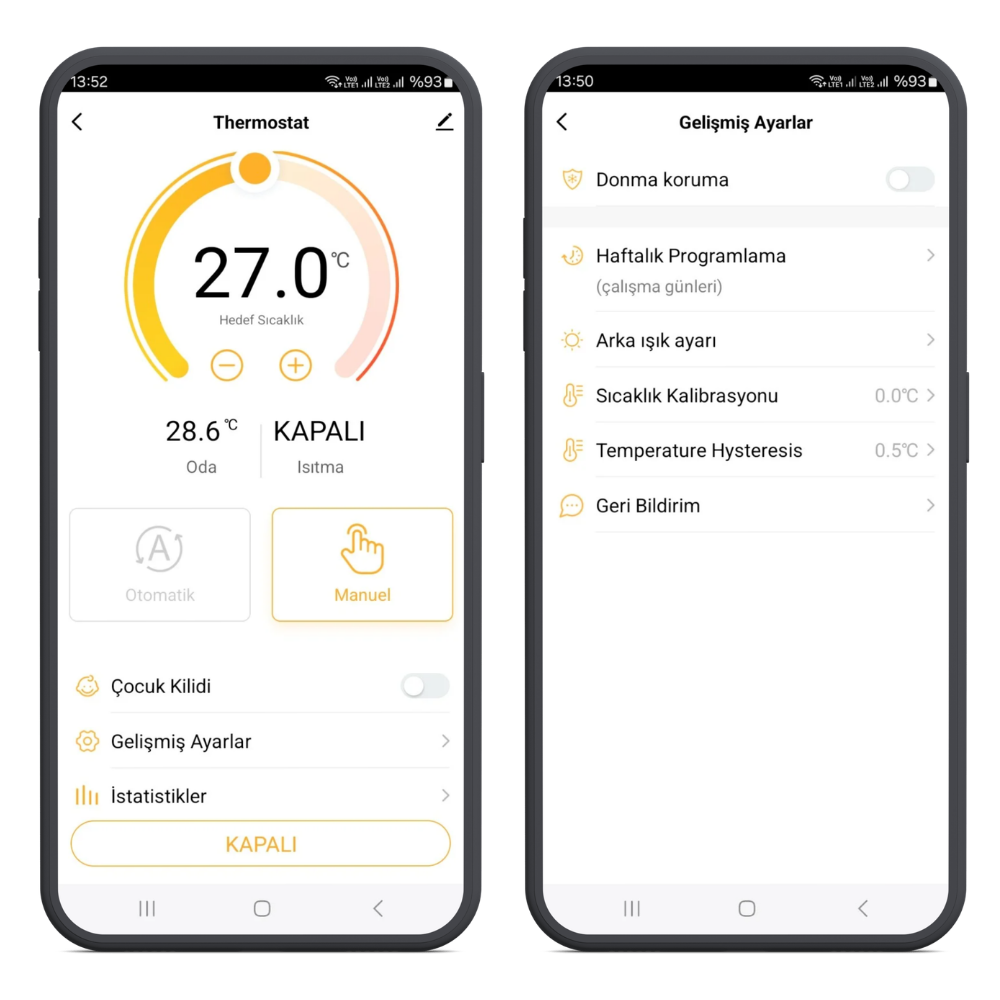

Uygulamada ne görürsünüz
Cihaz ekranının ortasında büyük bir kadran yer alır. Kadranın içindeki rakam hedef sıcaklığı gösterir. Artı ve eksi düğmeleriyle bu değeri değiştirirsiniz. Hemen altında odanın anlık sıcaklığı ve ısıtmanın açık ya da kapalı olduğu bilgisi görünür. Yan taraftaki iki kutu da Otomatik ve Manuel modları gösterir.
Alt bölümde çocuk kilidi anahtarı bulunur. Gelişmiş Ayarlar bölümünden donma koruması, haftalık programlama, arka ışık, kalibrasyon ve histerezis ayarlarına girersiniz. İstatistikler satırında geçmiş sıcaklık kayıtları yer alır. En alttaki geniş düğme ile termostatı tamamen kapatırsınız.
- Hedefkadrandan ayarlanır
- Odaanlık ölçüm görünür
- İstatistikgeçmiş kayıtlar
Klemenslerin görevleri
Arka tarafta yedi klemens bulunur. 1 numaraya faz, 2 numaraya nötr bağlanır ve cihaz beslemesini buradan alır. 3 numara ortak nötrdür. 4 ve 5 numaralı uçlar yerden ısıtma aktüatörünü süren 220 volt çıkışlarıdır. Normalde kapalı tip bir aktüatörde faz 4 numaraya bağlanır. Normalde açık tipte faz 5 numaraya bağlanır. Üç kablolu motorlu vanalarda üç uç da kullanılır.
6 ve 7 numaralı uçlar kombiye giden kuru kontak çıkışıdır. Bu iki uçta voltaj yoktur. Termostat yalnızca bu iki ucu birbirine temas ettirir. Kombinin oda termostatı girişine bağlanması gereken uçlar bunlardır.
- 1 · 2faz ve nötr
- 3 · 4 · 5vana çıkışı, 220 volt
- 6 · 7kombi kuru kontağı
Kombi için gerekli kablo bağlantısı
V4W kablolu bir termostattır. Kombiyle bağlantı kablo üzerinden yapılır. Kombiyi açıp kapatmak için termostatın 6 ve 7 numaralı uçlarından, kombinin oda termostatı girişine iki damarlı bir kablo bağlanır. Daha önce kablolu oda termostatı kullandıysanız bu hat çoğu zaman hazır olur.
Termostatın takılacağı kasada ayrıca 220 V hattı da olmalıdır. Cihaz, 1 ve 2 numaralı uçlardaki faz ve nötrden besleme alır. Duvarda kombiye giden kablo yoksa kablo çekmek yerine WiFi Kablosuz Yerden Isıtma ve Kombi Termostatı T9W modelini tercih edebilirsiniz. Bu modelin alıcısı kombinin yanına takılır ve termostatla kablosuz haberleşir.
- 6 · 7kombiye kuru kontak
- 1 · 2kasada 220 V hattı
- Kablo yoksakablosuz T9W
Oda bazlı kontrol için kollektör bağlantısı
Sulu yerden ısıtmada her odanın hattı kollektörde ayrı bir devreye bağlıdır. Her devrenin üzerinde bir termal aktüatör bulunur. Oda oda kontrol isteniyorsa her odaya bir V4W takılır ve her termostattan kollektör dolabına kadar ayrı bir kablo çekilir. Bu kablo, ilgili odanın devresindeki aktüatöre bağlanır.
Aktüatörün nötrü 3 numaralı uca bağlanır. Faz bağlantısı normalde kapalı tipte 4, normalde açık tipte 5 numaralı uca yapılır. Oda ayarlanan sıcaklığa ulaştığında termostat yalnız kendi devresini kapatır. Diğer odalar çalışmaya devam eder. Vana çıkışı en çok 3 A taşır ve aynı odadaki birkaç aktüatör için yeterlidir.
- Her odayabir V4W gerekir
- 3 · 4 / 3 · 5aktüatöre 220 V
- 3 Avana çıkışı

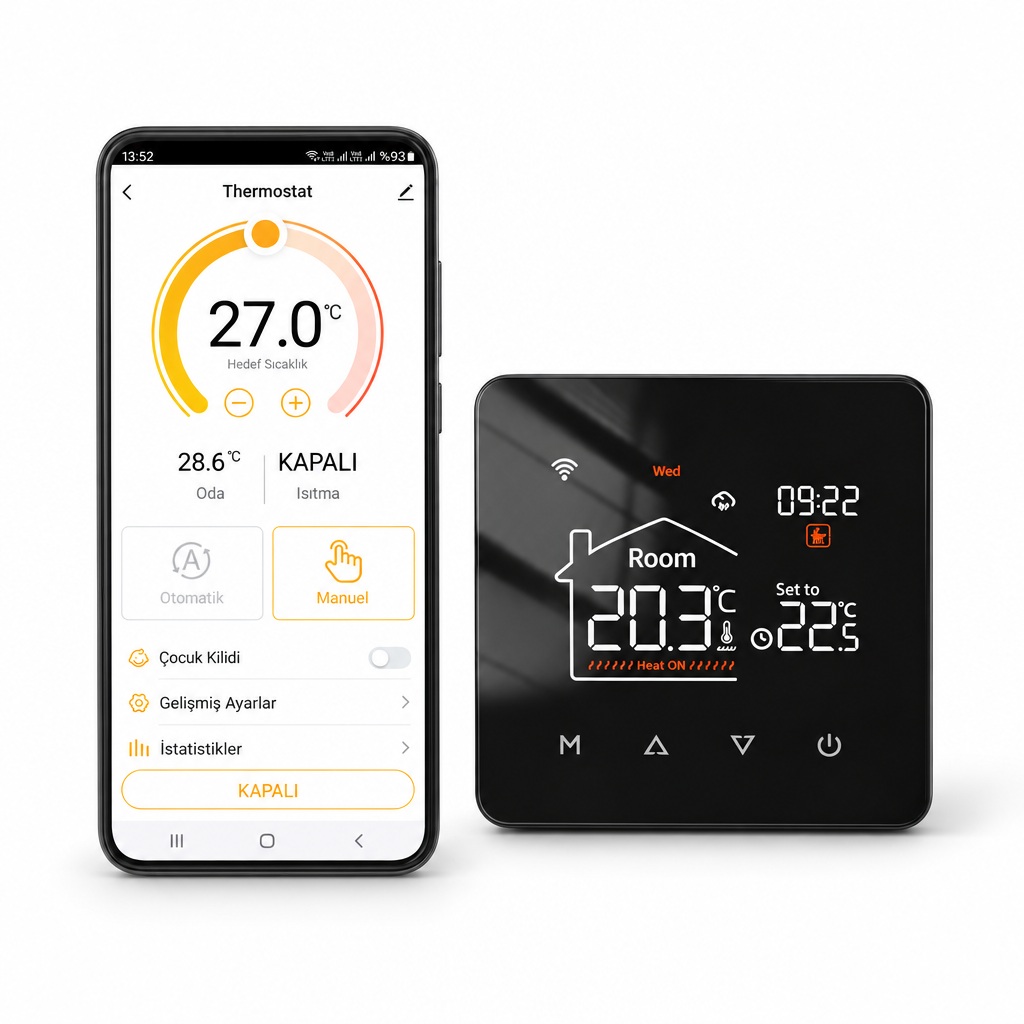

Ekrandaki göstergeler
Ekran tek renkli segment LCD yapıdadır. Üst satırda haftanın günü görünür. Sağ üstte saat bulunur. Ortadaki ev simgesinin içindeki büyük rakam odanın ölçülen sıcaklığını gösterir. Sağındaki küçük rakam hedef sıcaklıktır. Ev simgesinin altındaki dalga işareti ısıtmanın çalıştığını anlatır. Sol üstteki simgeler Wi-Fi bağlantısını ve çocuk kilidini gösterir.
Panelin alt kenarında 4 dokunmatik tuş yer alır. M tuşu modlar arasında geçiş yapar. Yukarı ve aşağı tuşları sıcaklığı değiştirir. Güç tuşu cihazı açıp kapatır. Kar tanesi simgesi donma korumasının açık olduğunu gösterir. Hava durumu simgeleri yalnızca Wi-Fi bağlantısı kurulduğunda görünür.
- 0,1 °Cekran çözünürlüğü
- 4 tuşM, yukarı, aşağı
- Altı olaygünlük program adımı

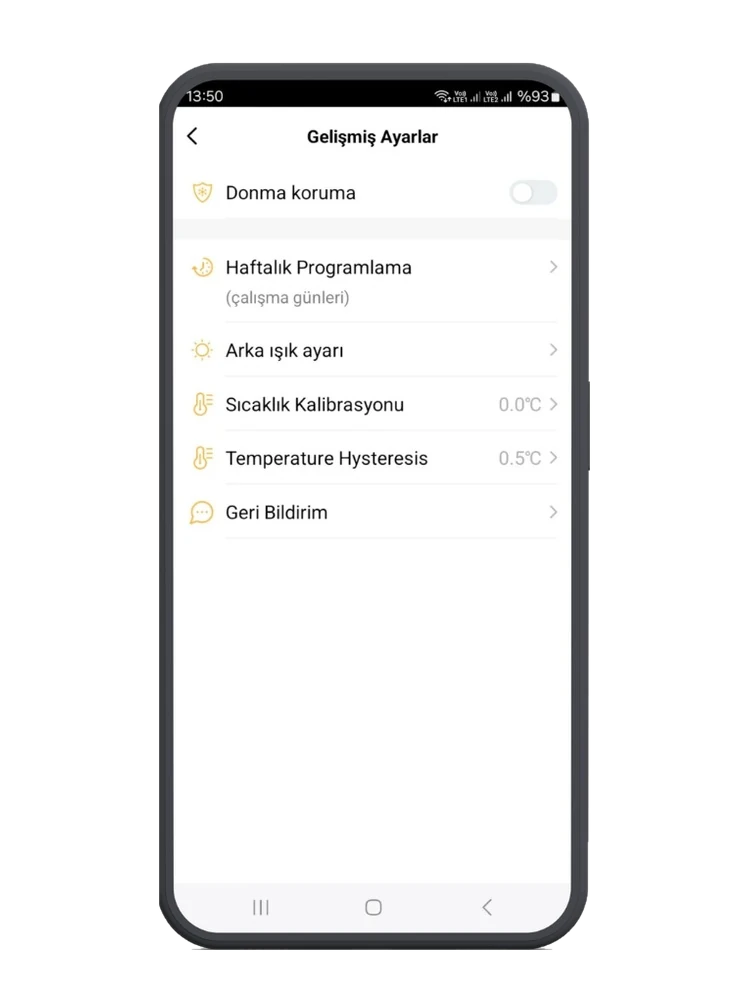

Gelişmiş ayarlar
Donma koruması açıkken oda aşırı soğursa termostat ısıtmayı kendiliğinden başlatır. Bu özellik kışın boş kalan evlerde tesisatı korumaya yardımcı olur. Haftalık programlama bölümünde günleri 5/2, 6/1 ya da 7/0 olarak gruplarsınız ve her gün için altı ayrı olay tanımlarsınız. Arka ışık ayarı da ekran parlaklığını belirler.
Sıcaklık kalibrasyonu ölçümü eksi 9,9 ile artı 9,9 derece arasında kaydırır. Termostat duvarda sıcak ya da soğuk bir noktadaysa değeri buna göre düzeltirsiniz. Histerezis ise ısıtmanın hangi sapmada devreye gireceğini belirler ve 0,5 ile 10 derece arasında ayarlanır. Dar aralık sıcaklığı daha sabit tutar. Geniş aralıkta ise kombi daha seyrek devreye girip çıkar.
- Donma korumatesisatı korumaya yardım
- Kalibrasyon−9,9 ile +9,9 °C
- Histerezis0,5 ile 10 °C
Uygulamada öne çıkan gelişmiş özellikler
Bu model yalnız aç kapa mantığıyla sınırlı kalmaz. Uygulamada istatistik ekranını görebilir, haftalık programı düzenleyebilir, hava durumu ve konum koşullarına dayalı senaryolar kurabilirsiniz. Aşağıdaki ekranlar Tuya uygulamasındaki gerçek termostat ekranlarıdır.
İstatistik ekranı ve günlük çalışma geçmişi
İstatistik ekranında günü saat saat izlersiniz. Üstteki grafikte kombi çıkışının gün içinde hangi saatlerde açık kaldığı görünür. Böylece sabah ne zaman devreye girdiğini, gün içinde kaç kez çalıştığını ve akşam ne zaman durduğunu kolayca takip edebilirsiniz. Tarih oklarıyla önceki günlere de geçebilirsiniz.
Alttaki grafik oda sıcaklığı ile hedef sıcaklığı aynı zaman çizgisinde gösterir. Mor çizgi hedef sıcaklığı, turuncu çizgi ölçülen oda sıcaklığını gösterir. İki çizgi arasındaki fark, evinizin ne kadar sürede ısındığını ve hedefe nasıl ulaştığını anlamanızı sağlar. Günlük kullanımı takip etmek için oldukça pratiktir.
- Saat saataçık kapalı takibi
- İki grafikhedef ve oda ısısı
- Geçmişönceki günlere geçiş
Haftalık program seçenekleri
Termostatın kendi haftalık programı 3 farklı biçimde çalışır: 5/2 hafta içi ve hafta sonu, 6/1 altı gün ve Pazar, 7/0 her gün aynı. Biçim cihazın teknisyen menüsünden seçilir. Her grup için uyanma, sabah, öğlen, öğleden sonra, akşam ve gece olmak üzere 6 zaman dilimi vardır. Her dilime saat ve hedef sıcaklık girilir. Örneğin uyanma 06:00 20 derece, sabah 08:00 15 derece, akşam 17:00 22 derece, gece 22:00 15 derece. Program termostatın hafızasında saklanır ve internet olmasa da çalışmaya devam eder.
Daha detaylı ayar yapmak isterseniz Tuya Smart ya da Smart Life uygulamasının senaryo sayfasını kullanabilirsiniz. Burada haftanın her günü için ayrı program kurabilir, başka cihazların durumunu koşul olarak ekleyebilir ve bulunduğunuz mahallenin hava durumu bilgisini kullanabilirsiniz. Örneğin hava yağışlı, dış sıcaklık 15 derecenin altında ve ev sıcaklığı 23 derecenin altındaysa termostatı aç şeklinde bir kural oluşturabilirsiniz. Bu tür koşullar termostatın kendi menüsünde değil, uygulama içinde hazırlanır.
- 5/2, 6/1, 7/0üç program biçimi
- 6 dilimsaat ve sıcaklık
- Hava durumuuygulamada koşul
Konuma bağlı açma kapama senaryoları
Tuya uygulamasındaki konum koşulu telefonunuzun konumunu kullanır. Ev adresinizi bir kez seçer, ardından bir mesafe belirlersiniz. Sonra iki ayrı senaryo kurabilirsiniz. Birincisi evden 5 km uzaklaştığınızda kombiyi kapatır. İkincisi eve 10 km yaklaştığınızda kombiyi açar ya da hedef sıcaklığı yükseltir. Böylece çıkarken kapatmayı unutmaz, dönerken evi önceden ısıtabilirsiniz.
Mesafeyi siz belirlersiniz ve aile üyelerinin telefonlarını da aynı hesaba ekleyebilirsiniz. Bu özellik uygulama üzerinden çalıştığı için telefonda konum izni ve internet gerekir. Kombi tarafında ek cihaz gerekmez, komut termostata Wi-Fi ile gönderilir.
- 5 kmuzaklaşınca kapanır
- 10 kmyaklaşınca açılır
- Ailebirden çok telefon
Öne çıkanlar
Kurulum ve günlük kullanımda en çok önem verilen noktalar.
- Vana ve kombi birlikte
Yerden ısıtma aktüatörü ile kombi çıkışı ayrı uçlardadır. Isıtma gerektiğinde ikisi aynı anda çalışır.
- Dahili sıcaklık sensörü
Cihaz oda sıcaklığını kendi sensörüyle ölçer. Hedef sıcaklığı 5 ile 95 derece arasında ayarlarsınız.
- Haftalık program
Günleri 5/2, 6/1 ya da 7/0 olarak ayarlarsınız. Her gün için altı olay tanımlanır.
- Köprü gerekmez
Cihaz 2,4 GHz Wi-Fi ile doğrudan modeme bağlanır. Ek ağ geçidi almanız gerekmez.
- Çocuk kilidi ve donma koruması
Tuşları kilitleyebilirsiniz. Donma koruması açıkken oda aşırı soğursa ısıtma kendiliğinden devreye girer.
- Ayarlanabilir arka ışık
Ekran parlaklığını uygulamadan değiştirirsiniz. Gece kullanımında daha rahat olur.
Kurulum
Bağlantı elektrik işidir. Kendiniz yapmıyorsanız bir tesisatçıya ya da elektrikçiye yaptırın.
- Enerjiyi kesin
Panodaki sigortayı kapatın. Eski termostatın ön yüzünü sökün ve çıkan kabloları yerlerini not ederek işaretleyin.
- Beslemeyi bağlayın
Fazı 1 numaralı, nötrü 2 numaralı klemense bağlayın. Kablo uçlarını 7 ile 9 mm soyun.
- Çıkışları bağlayın
Kombiyi 6 ve 7 numaralı kuru kontak uçlarına bağlayın. Yerden ısıtma aktüatörünün nötrünü 3 numaralı uca bağlayın. Fazı ise normalde kapalı tipte 4 numaralı, normalde açık tipte 5 numaralı uca bağlayın.
- Uygulamaya ekleyin
Paneli kasaya yerleştirip enerji verin. Güç tuşuyla cihazı kapatın. Ardından M tuşuna 3 ile 5 saniye basılı tutun. Ekrandaki Wi-Fi simgesi hızlı yanıp sönmeye başlayınca Tuya Smart ya da Smart Life uygulamasından cihaz eklemeyi başlatın.
Kurulumda dikkat edilmesi gerekenler
- 1 ve 3 numaralı uçlar arasına köprü atmayın. 1 numara fazdır. 3 numara nötrdür. Bu iki uç arasına köprü atmak kısa devreye neden olur ve sigortayı attırır. Eski termostattan geçişte bu hata sık görülür.
- Kuru kontak yalnızca 6 ve 7 numaralı uçlardır. 3, 4 ve 5 numaralı uçlar 220 volt verir. Kombinizin kuru kontak girişine bu uçları bağlamayın.
- Montaj noktasında 220 volt bulunmalıdır. Duvarda yalnızca kombi tetik kablosu varsa cihazın ekranı açılmaz. Uçları kontrol kalemiyle kontrol edin.
- Vana çıkışı 3 amper ile sınırlıdır. Kollektördeki termal aktüatörler çok az akım çeker. Bu sınır birkaç aktüatörü aynı anda sürmeye yeter. Daha büyük yükler için araya kontaktör koyun.
Klemensler ne işe yarar
Arka gövdede tek sıra halinde yedi klemens bulunur. Numaralar cihazın üzerinde yer alır.
1 · LFaz girişi. Şebeke beslemesi buraya bağlanır.2 · NNötr girişi. Şebeke beslemesinin nötrü buraya bağlanır.3 · COMVana çıkışlarının ortak nötr ucudur.4 · OPENNormalde kapalı tip aktüatörün fazı buraya bağlanır. Çıkışta 220 volt vardır.5 · CLOSENormalde açık tip aktüatörün fazı buraya bağlanır. Çıkışta 220 volt vardır.6 · PC1Kombiye giden kuru kontağın birinci ucudur. Voltaj yoktur.7 · PC2Kombiye giden kuru kontağın ikinci ucudur. Voltaj yoktur.
Cihazın üzerindeki teknisyen menüsü
Bu menü uygulamadaki Gelişmiş Ayarlar ekranından farklıdır ve doğrudan cihaz üzerinden açılır. Cihaz kapalıyken M ve yukarı tuşlarına aynı anda kısa süre basarsanız menü açılır. M tuşuna her dokunduğunuzda bir sonraki başlığa geçersiniz. Yukarı tuşu ayarı kaydeder ve menüden çıkarır. Günlük kullanımda bu menüye girmeniz gerekmez.
1ADJSıcaklık kalibrasyonu. Eksi 9,9 ile artı 9,9 derece arasında ayarlanır.4DIFHisterezis. Isıtmanın hangi sapmada devreye gireceğini belirler. 0,5 ile 10 derece arasında ayarlanır.5LTPDonma koruması. Açık ya da kapalı olarak ayarlanır.6PRGHaftalık program biçimi. 5/2, 6/1 ya da 7/0 olarak seçilir.8DLYÇıkış gecikmesi. 0 ile 5 dakika arasında ayarlanır.9HITHedef sıcaklığın üst sınırı. 5 ile 95 derece arasında ayarlanır.AFACFabrika ayarlarına dönüş. Yukarı tuşuna 3 saniye basılı tutularak uygulanır.
Bu menüye girmeden önce
- Bu menü tesisatçı ve teknisyenler içindir. Hedef sıcaklık, mod, haftalık program ve çocuk kilidi gibi günlük ayarlar uygulamadan yapılır. Buradaki değerleri yalnızca ne yaptığınızı biliyorsanız değiştirin.
- Uygulamadaki Gelişmiş Ayarlar ile karıştırmayın. Uygulamadaki ekran donma koruması, haftalık programlama, arka ışık, kalibrasyon ve histerezis ayarları içindir. Cihaz üzerindeki bu menü ise kurulum parametrelerini içerir.
- Bu modelde sensör seçimi ve zemin sınırı yoktur. Oda sıcaklığı her zaman cihazın içindeki sensörle ölçülür. Bu modelde harici zemin sensörü girişi bulunmaz.
Kendi senaryolarınızı kurun
Termostat uygulamada hem koşul hem de eylem olarak kullanılabilir. Ölçtüğü sıcaklık başka cihazları tetikleyebilir. Başka cihazlar da termostatı kontrol edebilir.
-
Sabah 06.30 oluncahaftalık programdanIsıtma başlasınhedef sıcaklık yükselir
-
Pencere açılırsakapı pencere sensörü algılarTermostat kapansınboşa ısıtma olmaz
-
Eve yaklaşıncatelefon konumuna göreHedef yükselsinsiz gelmeden ısınır
-
Dışarısı donma noktasına inersehava durumu koşuluKoruma açılsıntesisat donmaz
Termostatın ölçtüğü sıcaklığı başka cihazlarda koşul olarak da kullanabilirsiniz. Oda belli bir dereceyi geçtiğinde kızılötesi kumanda üzerinden klimayı soğutma modunda çalıştırmak buna örnektir.
WAS-01P siren ile sesli uyarı
V4W oda sıcaklığı hedefin altına düştüğünde ısıtmayı başlatır ve ısıtma durumunu uygulamaya bildirir. Isıtmanın başladığını evin başka bir odasından da duymak için o odadaki prize WAS-01P Wi-Fi sireni takabilirsiniz. Isıtma başladığında siren 105 dB’e kadar sesle “Isıtma sistemi devreye alındı.” der ve ışığı yanar.
Senaryoyu Smart Life uygulamasında Akıllı sekmesindeki Otomasyon bölümünden kurarsınız. Koşul olarak “Cihaz durumu değiştiğinde” seçip V4W için ısıtma durumunun açılmasını seçersiniz. Eylem olarak WAS-01P’nin alarmını, 21 numaralı Isıtma sesini ve 10 ile 1800 saniye arasında bir süre seçersiniz. Bu otomasyon internet üzerinden çalışır.
- 105 dBses ve ışık
- 21 numaraIsıtma sesi
- Wi-Fiköprü gerekmez
Alexa ve Google Asistan desteği
Smart Life hesabınızı Amazon Alexa ya da Google Asistan uygulamasına bir kez bağlarsınız. Termostat orada da görünür. Verdiğiniz adla çağırır ve hedef sıcaklığı sesle değiştirirsiniz. Örneğin “salon termostatını 22 dereceye ayarla” diyebilirsiniz. Termostatı sesli rutinlere de ekleyebilirsiniz. Cihaz Apple HomeKit ve Siri ile çalışmaz.
- Amazon AlexaEcho hoparlörler
- Google AsistanNest hoparlörler
- Tek seferlikhesap bağlama

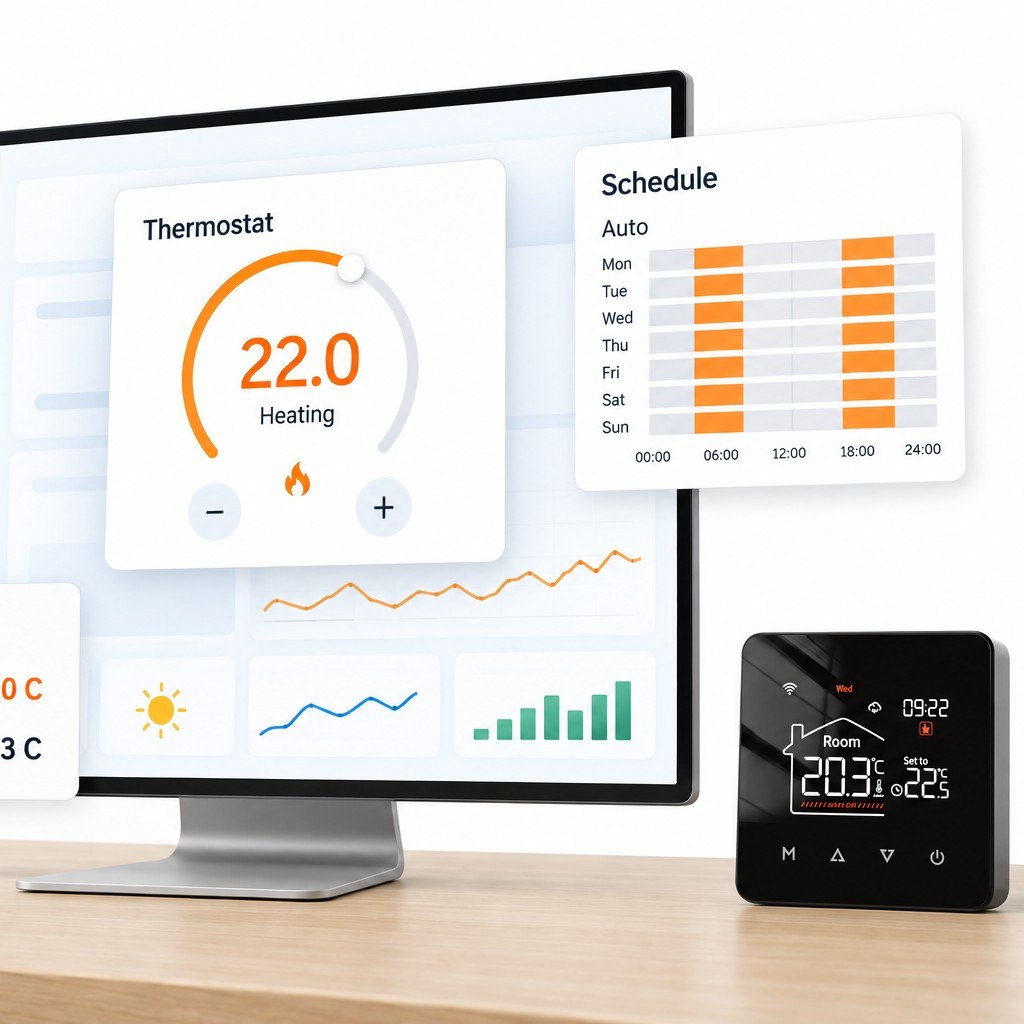

Home Assistant ile kullanın
Home Assistant kullanıyorsanız resmi Tuya entegrasyonunu ekleyip Smart Life hesabınızla oturum açarsınız. Termostat climate varlığı olarak listenize eklenir. Hedef sıcaklığı, ölçülen sıcaklığı ve ısıtmanın durumunu kendi panelinizde görür, otomasyonlarda kullanırsınız. Entegrasyon Tuya bulutu üzerinden çalıştığı için internet bağlantısı gerekir.
- Resmi Tuyaentegrasyonu, bulut
- OtomasyonHA kurallarında kullanılır
- İnternetbulut için gerekir
Tuya Smart Life Web Kontrol
Aynı hesabı tarayıcıda da açabilirsiniz. device.tuyasmart.com adresine girip telefondaki uygulamanın profil sekmesindeki QR okuyucuyla oturum açarsınız. Termostatınız, senaryolarınız ve diğer cihazlarınız büyük ekranda görünür. Evinizin kat planını oluşturup cihazları plan üzerine yerleştirebilirsiniz.
- Tarayıcıdanbilgisayarda yönetim
- QR ile giriştelefondan onaylanır
- Aynı hesapcihazlar ve senaryolar
Platform ve bağlantı tipi
Cihaz Tuya Smart veya Smart Life ile yönetilir, 2,4 GHz Wi-Fi ağına doğrudan bağlanır.
Tuya Smart ve Smart Life
Tuya Smart ve Smart Life aynı platformu kullanır. Tek hesapta tüm Tuya uyumlu cihazlar bir araya gelir.
Wi-Fi 2,4 GHz
Köprü gerekmez. Cihaz doğrudan 2,4 GHz Wi-Fi ağına bağlanır, 5 GHz ağa bağlanmaz.
Hangi model size uygun
Temel fark ısıtma sistemi, besleme şekli ve bağlantı yapısıdır. Elektrikli yerden ısıtma modeli dışındakiler kombiyi yönetir.
| Model | Besleme | Bağlantı | Kime uygun |
|---|---|---|---|
| Bu ürün, kablolu sıva altı | 100–240 V AC, duvardan | Wi-Fi, köprü gerekmez | Duvarında elektrik ve sıva altı kasa olanlar |
| WiFi LCD Ekranlı Elektrikli Yerden Isıtma Termostatı 16 Amper | 100–240 V AC, duvardan | Wi-Fi, köprü gerekmez | Elektrikli yerden ısıtma kablosu ya da filmi olanlar, kombiye bağlanmaz |
| WiFi Pilli Kablolu Sıva Üstü | 3 adet AA pil | Wi-Fi, köprü gerekmez | Duvarda elektrik yok, kombiye kablo çekili |
| WiFi Kablosuz Termostat Seti | Pil ya da Type-C, alıcı 220 V | Wi-Fi ve RF | Termostat ile kombi arasında kablo olmayan evler |
| Kablolu LCD Ekranlı Zigbee | 100–240 V AC, duvardan | Zigbee, köprü şart | Zigbee kurulumu olan, çok cihazlı evler |
Wi-Fi modeller doğrudan modeme bağlandığı için tek başına kullanıma en pratik seçenektir. Evinizde zaten Tuya uyumlu bir Zigbee köprüsü varsa ve çok sayıda cihaz kuruyorsanız Zigbee sürümü modemi daha az yorar.
Teknik özellikler ve kutu içeriği
Teknik bilgiler ve kullanım sınırları aşağıda yer alır.
Kablolu WiFi oda termostatı
- Bağlantı
- Wi-Fi 2,4 GHz, Tuya Smart ve Smart Life
- Besleme
- 100–240 V AC, en fazla 1,5 W
- Vana çıkışı
- 3, 4 ve 5 numaralı uçlar, 220 volt, en fazla 3 A
- Kombi çıkışı
- 6 ve 7 numaralı kuru kontak uçları, en fazla 3 A
- Sıcaklık aralığı
- 5–95 °C, 0,5 derece adımlarla
- Ekran çözünürlüğü
- 0,1 °C, tek renkli segment LCD
- Histerezis
- 0,5 ile 10 °C arasında ayarlanır
- Kalibrasyon
- −9,9 ile +9,9 °C arasında
- Ölçüler
- Ön yüz 86 × 86 mm, panel 11,7 mm, derinlik 32,6 mm
- Vida aralığı
- 51 mm, standart sıva altı kasa
- Gövde
- Alev almaz PC, koruma sınıfı IP20
- Renk
- Beyaz ve siyah
Uyumluluk ve sınırlar
- Uygulama
- Tuya Smart, Smart Life
- Sesli asistan
- Amazon Alexa, Google Asistan
- Siri ve HomeKit
- Desteklenmez
- Soğutma modu
- Yoktur, yalnızca ısıtma
- Fan coil kontrolü
- Desteklenmez
- Sıva üstü sürümü
- Yoktur, 86 × 86 mm sıva üstü kasa ile monte edilir
- Köprü
- Gerekmez, doğrudan modeme bağlanır
- Wi-Fi bandı
- Yalnız 2,4 GHz
- Modlar
- Manuel, Otomatik ve Geçici
- Haftalık program
- 5/2, 6/1 ya da 7/0, günde altı olay
- Uyumlu sistemler
- Kuru kontak girişi olan tüm marka kombiler, termal aktüatörlü yerden ısıtma kollektörleri, üç kablolu motorlu vanalar
- Garanti
- Teslim tarihinden itibaren 2 yıl
Sık sorulanlar
Benim kombime uyar mı, hangi uçları bağlayacağım?
Kuru kontak girişi olan tüm kombilerle çalışır. Kombiden gelen iki kabloyu cihazın 6 ve 7 numaralı uçlarına bağlarsınız. Bu iki uçta voltaj yoktur. Termostat yalnızca bu iki ucu birbirine temas ettirir. Kombinizin oda termostatı girişi de bunu bekler. 3, 4 ve 5 numaralı uçları kombiye bağlamayın. Bu uçlar 220 volt verir.
Yerden ısıtmada kollektördeki aktüatörleri sürer mi?
Evet. Aktüatörün nötrünü 3 numaralı uca bağlarsınız. Normalde kapalı tip aktüatörlerde fazı 4 numaralı uca bağlarsınız. Normalde açık tiplerde fazı 5 numaralı uca bağlarsınız. Termal aktüatörler çok az akım çektiği için bir kollektörde birkaç aktüatör aynı anda sürülebilir. Her oda için bir termostat ve o odanın hattına bir aktüatör gerekir. Vana çıkışı ile kombi kuru kontağı aynı anda çalışır. Birini ayrıca seçmeniz gerekmez.
Duvarda elektrik yok, eski termostatım pilliydi. Bunu takabilir miyim?
Hayır. Bu termostat 220 volt şebeke elektriğiyle çalışır. Montaj noktasında faz ve nötr bulunmalıdır. Elektrik yoksa cihazın ekranı açılmaz. Müteahhitler çoğu zaman o noktaya yalnızca kombi tetik kablosu çeker. Uçları kontrol kalemiyle kontrol edin. Elektrik yoksa pille çalışan WiFi Pilli Kablolu Sıva Üstü Oda Termostatı ya da alıcısı kombinin yanına takılan WiFi Kablosuz Termostat Seti daha uygun olur.
Ayrıca köprü ya da ağ geçidi almam gerekir mi?
Hayır. Cihaz 2,4 GHz Wi-Fi ile doğrudan modeminize bağlanır. Köprü yalnızca Zigbee sürümünde gerekir.
Soğutma modu var mı, fan coil sisteminde kullanabilir miyim?
Hayır. Bu model yalnızca ısıtma yapar ve fan hızı kontrol etmez. Isıtma ve soğutmayı birlikte isteyen, fan kademelerini de yöneten model WiFi LCD Ekranlı Fan Coil Termostatı modelidir.
Sıva üstü modeli var mı?
Bu ürünün sıva üstü sürümü yoktur. Standart sıva altı gömme kasaya vidalanır. Duvarı kırmak istemiyorsanız piyasada kolayca bulunan 86 × 86 mm sıva üstü montaj kutusu ile yüzeye monte edebilirsiniz.
Oda sıcaklığını mı ölçüyor, harici sensör gerekli mi?
Cihaz oda sıcaklığını kendi içindeki sensörle ölçer. Kombiye dönen su sıcaklığını ölçmez. Bu modelde harici sensör girişi yoktur ve sensör seçimi yapılmaz. Ölçüm gerçek değerden sapıyorsa uygulamadaki Sıcaklık Kalibrasyonu ayarıyla düzeltirsiniz. Elektrikli yerden ısıtmada zemin sensörü isterseniz WiFi LCD Ekranlı Elektrikli Yerden Isıtma Termostatı 16 Amper modeline bakabilirsiniz.
Elektrik kesilirse ayarlarım bozulur mu?
Hayır. Cihaz şebeke elektriğiyle çalıştığı için kesinti sırasında kapanır. Elektrik geldiğinde ayarlar korunur ve cihaz kendiliğinden internete bağlanır.
İki ayrı telefondan kontrol edebilir miyim?
Evet. Smart Life uygulamasında cihaz ayarlarından Cihazı Paylaş seçeneğini kullanın ya da Ev Yönetimi bölümünden diğer kişiyi ev üyesi olarak ekleyin. 2 hesap da termostatı aynı anda kontrol edebilir.
Home Assistant ile kullanabilir miyim?
Evet. Home Assistant üzerinde resmi Tuya entegrasyonunu eklersiniz ve Smart Life hesabınızla oturum açarsınız. Termostat iklim cihazı olarak listenize eklenir. Entegrasyon Tuya bulutu üzerinden çalıştığı için internet bağlantısı gerekir. Tamamen yerel çalışan bir kurulum istiyorsanız Zigbee sürümü ile bir ağ geçidi gerekir.
Hangi renkler var, sepete eklerken ne seçmeliyim?
Ürün beyaz ve siyah olmak üzere iki renkte satılır ve iki renk aynı fiyattadır. Sepete Ekle düğmesi renk seçilmeden aktif olmaz. Bu yüzden önce renk seçmeniz gerekir. Seçtiğiniz renk o anda tükenmişse ürün sayfasındaki Gelince Haber Ver düğmesiyle stok bildirimi alabilirsiniz.
Garanti, iade ve kargo?
2 yıl Novato garantisi, teslimden sonra 14 gün koşulsuz iade. İade için WhatsApp hattımıza “iade başlat” yazmanız yeterlidir. Hafta içi 15:00’e kadar verilen siparişler aynı gün kargoya verilir, Cumartesi 11:00. Kurulumda takılırsanız WhatsApp 0212 706 49 96, 7/24.
Önce enerjiyi kesin. Elektrik bağlantısı gerektiren işleri kendiniz yapmıyorsanız bir elektrikçiden destek alın.
Gerekenler
- Montaj için duvarda sıva altı buat kasası gereklidir.
- Termostat beslemesi için nötr ve faz bağlantısı gereklidir.
Kurulum adımları
- Kablo hazırlığıKablo uçlarını 7-9 mm soyun.
- Besleme bağlantısıFaz hattını 1 (L), nötr hattını 2 (N) klemensine bağlayın.
- Sistem bağlantısıIsıtma sisteminize uygun senaryoyu seçerek kombi veya vana bağlantılarını tamamlayın.
- Arka panel montajıArka paneli sıva altı kasaya yerleştirip duvara vidalayarak sabitleyin.
- Ön panel montajıÖn paneli arka gövdenin üzerine takın.
Bağlantı
- Klemens 1 faz hattıdır. Klemens 2 ve 3 ise nötr hattıdır ve dahili olarak birbirine bağlıdır.
- 1 ile 3 numaralı klemensler arasına kesinlikle köprü atmayın. 1 faz ve 3 nötr olduğu için köprü yapıldığında kısa devre oluşur ve sigorta atar.
- Kombi tetiklemesi için sadece 6 ve 7 (PC1-PC2) kuru kontak uçlarını kullanın.
- 3, 4 ve 5 numaralı klemensler kuru kontak değildir, 220V faz çıkışı verir. Bu klemensleri kombinin kuru kontak girişine bağlamayın.
- NC tipi aktüatör faz kablosunu 4 (OPEN) ucuna, NO tipi aktüatör faz kablosunu 5 (CLOSE) ucuna bağlayın. Aktüatörün nötr kablosunu 3 (N) ucuna takın.
- 3 kablolu motorlu vanalarda nötr kablosunu 3 (N), açma kablosunu 4 (OPEN), kapama kablosunu 5 (CLOSE) klemensine bağlayın.
Uygulamaya ekleme
Google Play ya da App Store'dan Tuya Smart ya da Smart Life uygulamasını indirin.
Tuya Smart: App Store · Google Play
Smart Life: App Store · Google Play
- Cihazı güç tuşuna basarak kapatın.
- Cihaz kapalıyken M tuşuna 3-5 saniye basılı tutun.
- Ekranda WiFi simgesinin hızlıca yanıp söndüğünü görün.
- Tuya Smart veya Smart Life uygulamasını açarak cihaz ekleme adımını tamamlayın.
Sıfırlama
Gösterge ışıkları
| Heat ON yazısı | Isıtma açık durumdadır. |
| Hızlı yanıp sönen WiFi simgesi | Cihaz WiFi eşleştirme modundadır. |
| Güneşli, Bulutlu, Yağmurlu veya Karlı simgesi | Uygulama üzerinden çekilen güncel hava durumunu gösterir. |
| Mon, Tue, Wed, Thu, Fri, Sat, Sun göstergeleri | Haftanın gününü gösterir. |
Dikkat edilmesi gerekenler
- 1 numaralı klemens (Faz) ile 3 numaralı klemens (Nötr) arasına asla köprü yapmayın. Bu bağlantı kısa devreye yol açar ve sigortanın atmasına neden olur.
- Elektrikli yerden ısıtma filmi veya kablosu bağlamayın. Cihaz aktüatör çıkışları en çok 3 A akım taşır.
Kargo
3000 TL ve üzeri siparişlerde kargo ücretsizdir. 3000 TL altındaki siparişlerde, ödeme kısmında bir kısmı bizim tarafımızdan karşılanan küçük bir kargo bedeli sepetinize eklenir. Sipariş verdiğiniz akıllı ev ürünleri, İstanbul Bahçeşehir adresimizden aynı gün kargoya verilir.
Saat 15:00'dan önce verdiğiniz siparişler aynı gün kargoya verilir.
Paketleme
Siparişleriniz birinci kalite havalı naylon veya koli ile özenli bir şekilde paketlenir.
Teslimat
Kargo firmaları, genellikle İstanbul'dan 600 km'ye kadar olan mesafedeki şehirlere ertesi gün, 600 km üzerindeki mesafelere ise 2 gün içinde teslimat yapabilmektedir.
Hub, köprü, gateway vs gerekiyor mu?
Hayır, bu ürün WiFi baglantiya sahip oldugu için dogrudan modeme baglanir, harici cihaz gerektirmez, Tuya ya da Smart Life isimli uygumalar üzerinden kullanılır.
Hangi uygulamayı indirmeliyim?
Google Play ya da AppStore üzerinden Tuya Smart isimli ya da Smart Life isimli uygulamayi indirebilirsiniz. Iki uygulama da tamamen ayni olup ücretsizdir, sadece isimleri farklidir.
Tuya, Smart Life yazılımları ücretli mi ?
Hayır, uygulamadaki tüm temel özellikler tamamen ücretsizdir ve abonelik vs gerektirmez. Sadece kameralar için bulut depolama, yapay zeka görüntü analizi gibi gelişmiş özellikler ücretlidir ve uygulama üzerinden isteğe bağlı satın alınabilir.
Bir cihazı en fazla kaç kişi kullanabilir?
Cihazi kendi hesabiniza kurduktan sonra, 20 kisiye kadar cihazin kullanimini paylasabilirsiniz.
Diğer cihazlar ile birlikte otomasyon kurabilir miyim?
Evet, uygulamadaki akilli yasam sekmesinden yeni senaryo olusturarak, zamana, konuma ya da ayni hesaptaki diger cihazlarin durumuna göre gelismis otomasyonlar olusturabilirsiniz.
Garanti süresi nedir?
Magaza sayfamizda satilan ürünlerin garanti süresi, kosulsuz sartsiz, teslim tarihinden itibaren 2 yildir.
