- Fan coil kontrolü
- Isıtma ve soğutma
- Uzaktan açma kapama
- Otel odası kilidi

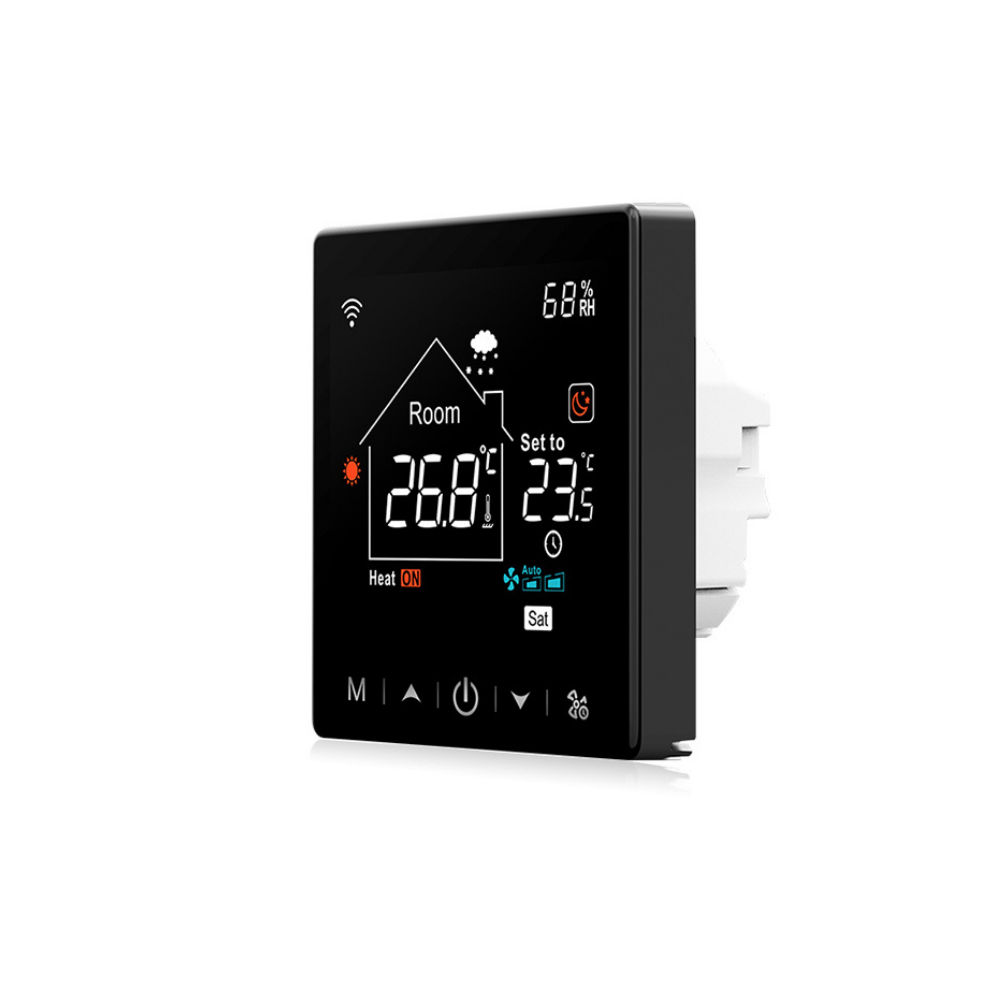

WiFi LCD Ekranlı Fan Coil Termostatı
2.250,00₺
- 4 borulu fan coil sistemler için Wi-Fi oda termostatıdır. Fanı 3 kademede ya da otomatik hızda çalıştırır.
- Isıtma ve soğutma vanalarını ayrı çıkışlardan yönetir. Soğutma, ısıtma ve havalandırma modları vardır.
- 86 × 86 mm siyah cam panel, renkli ekran ve 5 dokunmatik tuş. Standart sıva altı kasaya takılır, 100–240 V AC ile çalışır.
- Çocuk kilidi, donma koruması, haftalık program ve elektrik kesintisinden sonra son duruma dönme özelliği vardır.
- 2,4 GHz Wi-Fi ile modeme bağlanır, köprü gerekmez. Tuya Smart, Smart Life, Alexa ve Google Asistan ile çalışır.
| Stok Kodu | R9W-753 |
|---|---|
| Bağlantı |
WiFi 2.4Ghz |
| Hub Gereksinimi |
Hayır |
| Yazılım |
Tuya,Smart Life |
Saat 15:00 öncesi verilen siparişler aynı gün kargolanır.
Kargo 108 TL. 3.000 TL ve üzeri ücretsiz.
4 borulu fan coil sistemler için Wi-Fi termostat
R9W-753, 4 borulu fan coil sistemlerde fan hızını ve ısıtma ile soğutma vanalarını yöneten duvar tipi bir termostattır. Sıva altı kasaya takılır, şebeke elektriğiyle çalışır ve oda sıcaklığını kendi sensörüyle ölçer. Soğutmada soğutma vanasını, ısıtmada ısıtma vanasını açar. Fanı 3 kademede ya da otomatik hızda çalıştırır. Havalandırma modunda yalnız fan devrededir. Sıcaklık, mod ve fan hızını Tuya Smart ya da Smart Life uygulamasından uzaktan değiştirebilirsiniz.
- Tuya Smart / Smart Life
- Wi-Fi 2,4 GHz, köprü gerekmez
- 100–240 V AC besleme
- 3 kademe fan, 2 vana çıkışı
WiFi LCD Ekranlı Fan Coil Termostatı
Tuya Smart- Smart Life

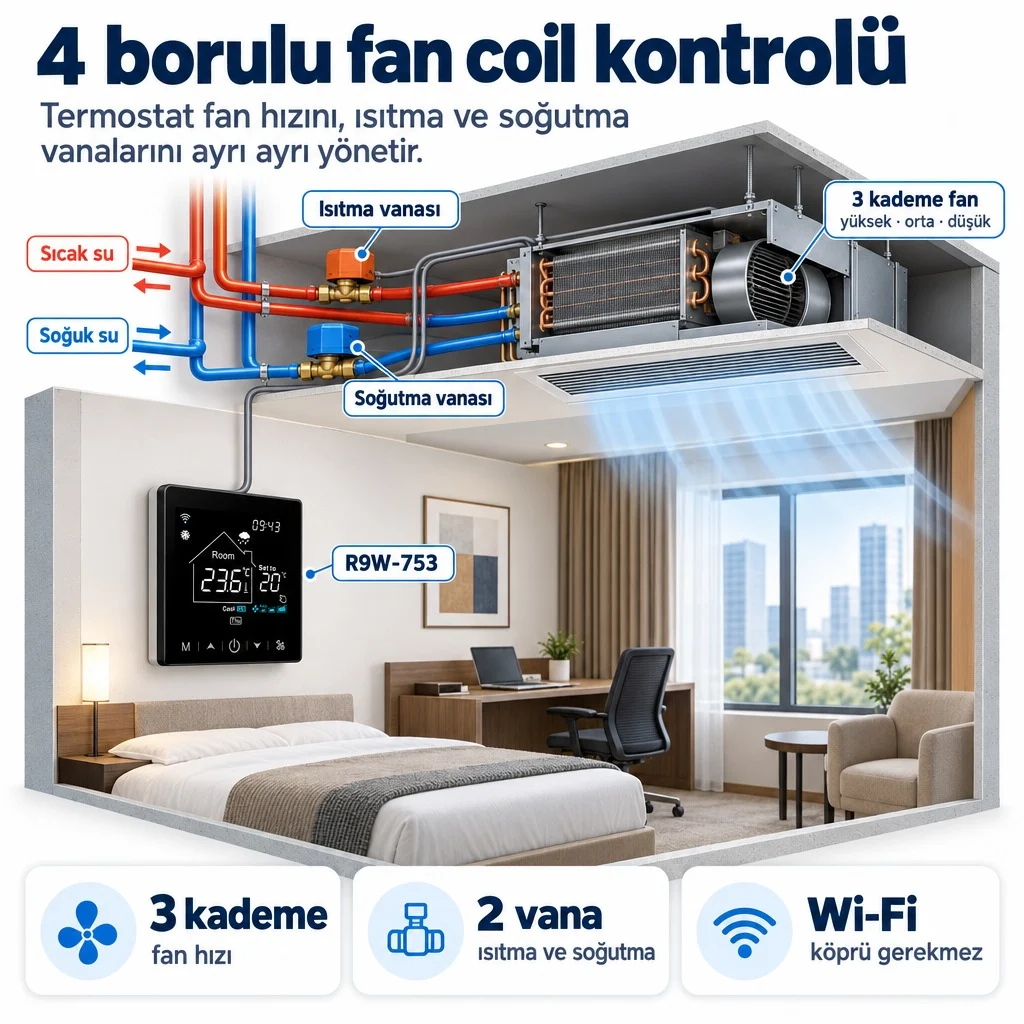

4 borulu fan coil sistemlerde biri sıcak su, diğeri soğuk su için olmak üzere iki ayrı hat bulunur. Bu hatların üzerinde ayrı vanalar yer alır. R9W-753, ısıtma ve soğutma vanalarını ayrı çıkışlardan yönetir. Fanı da yüksek, orta veya düşük hızda çalıştırır.
Ön yüzünde 86 × 86 mm siyah cam panel bulunur ve standart sıva altı kasaya oturur. Cihaz 2,4 GHz Wi-Fi ile modeme doğrudan bağlanır. Fan coil kullanılan konut, ofis ve otel odalarında kullanıma uygundur.
- 2 vanaısıtma ve soğutma
- 3 kademeveya otomatik fan
- 86 × 86 mmsıva altı uyumlu

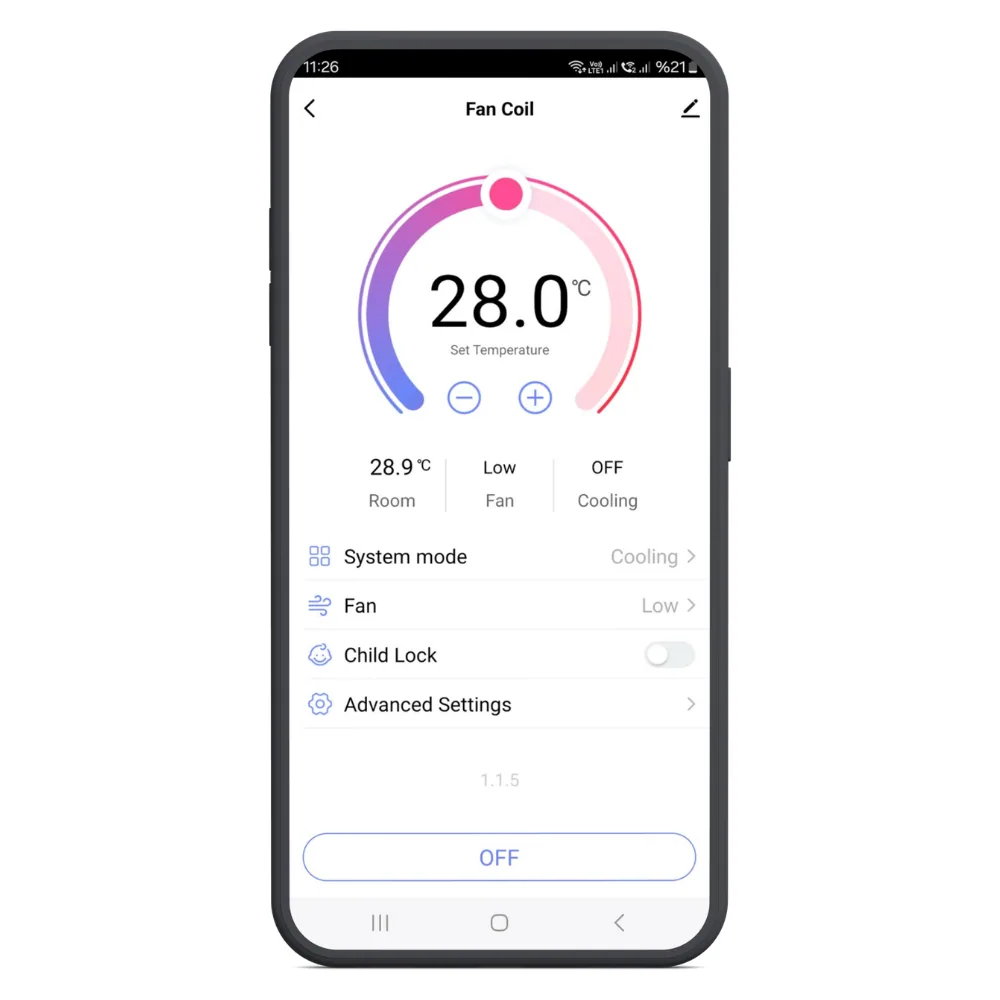

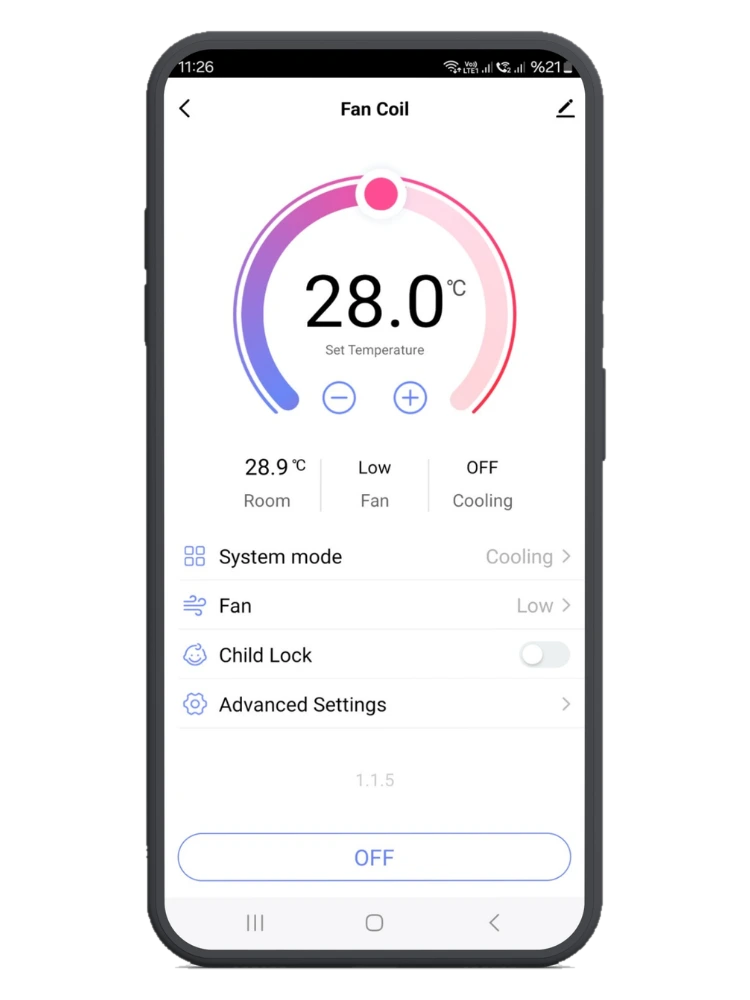

Uygulamada ne görürsünüz
Ana ekranda hedef sıcaklık büyük kadranda görünür. Eksi ve artı düğmeleriyle değeri değiştirirsiniz. Alt bölümde ölçülen oda sıcaklığı, fan hızı ve vananın açık ya da kapalı durumu yer alır.
System mode bölümünden soğutma, ısıtma veya havalandırma modunu seçersiniz. Fan bölümünden hız değiştirirsiniz. Child Lock ile panel tuşlarını kilitlersiniz. Advanced Settings içinde ayrıntılı ayarlar bulunur. En alttaki OFF düğmesi termostatı kapatır.
- 3 moduygulamadan seçilir
- Fan hızıuzaktan değişir
- Çocuk kilidiuygulamadan açılır

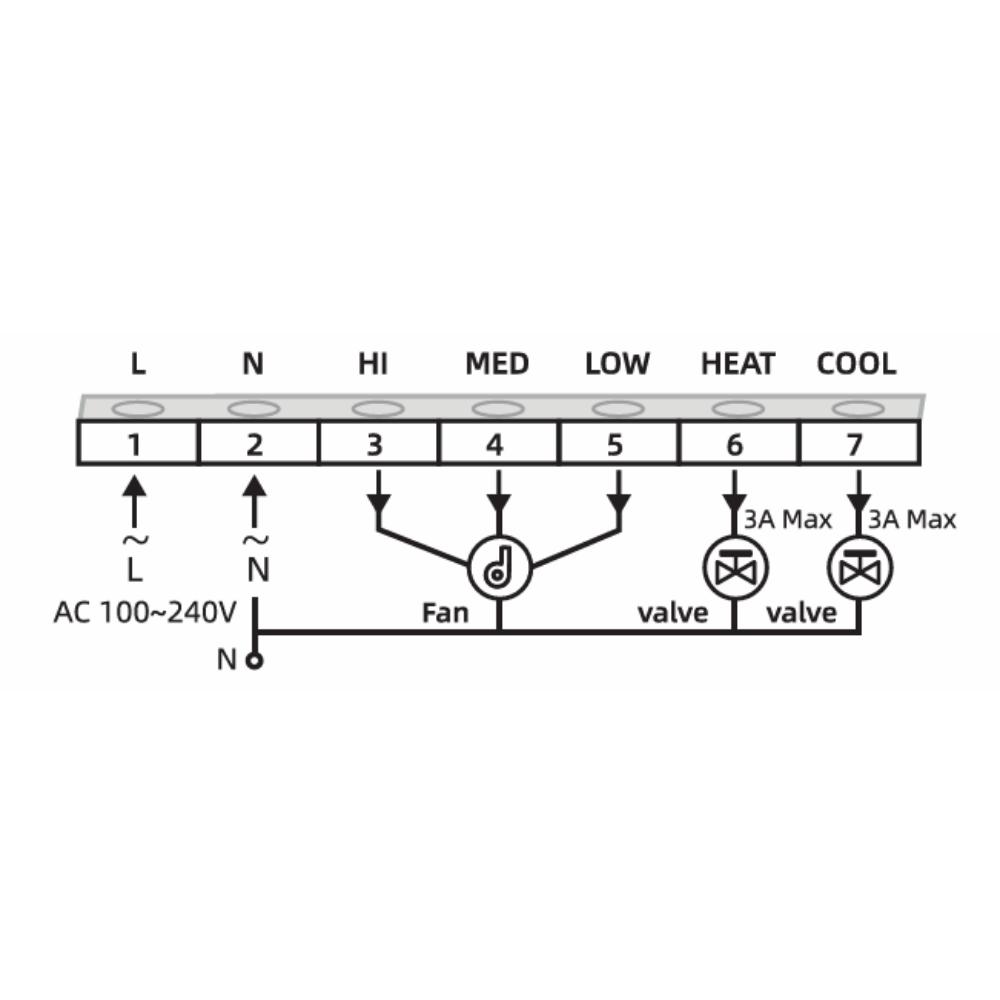

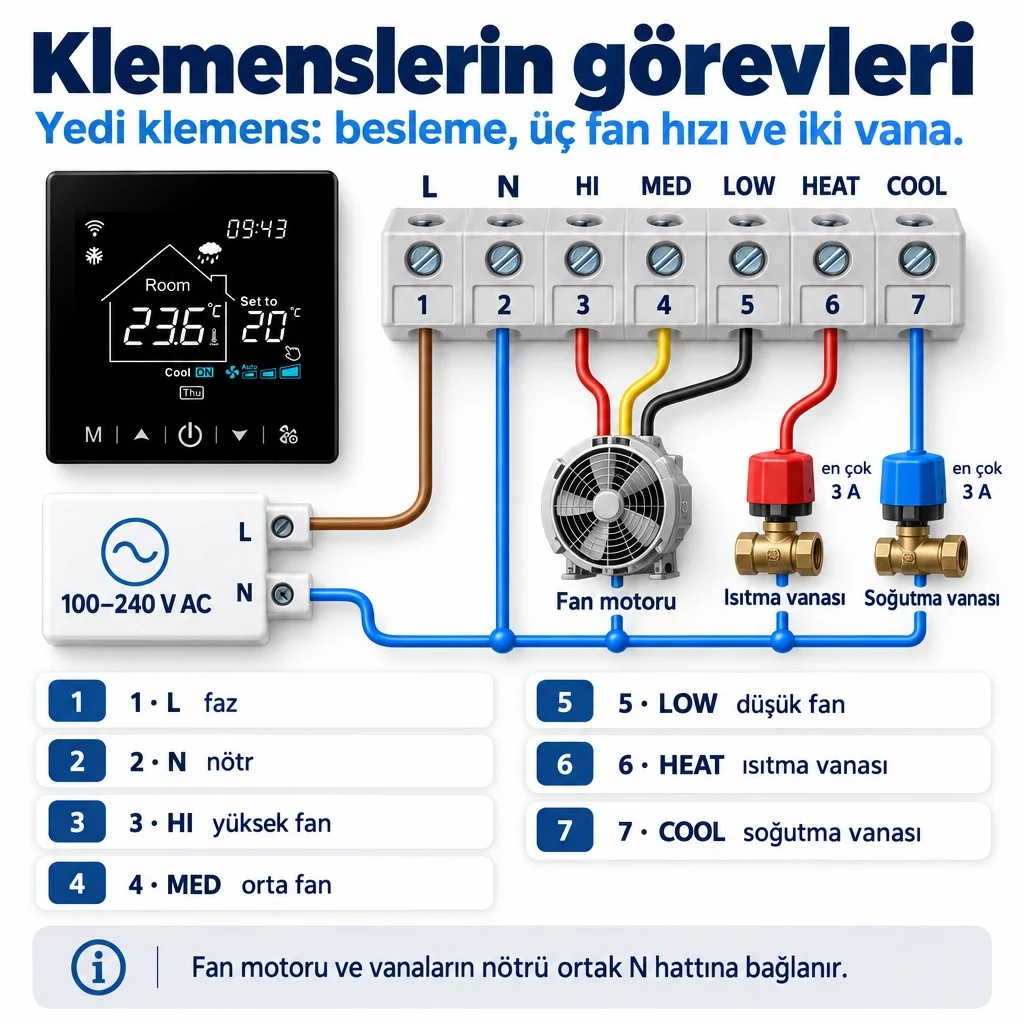

Klemens bağlantıları
Arka tarafta yedi klemens bulunur. 1 numara faz, 2 numara nötr içindir. Cihaz beslemesini bu iki uçtan alır. 3, 4 ve 5 numaralı uçlar fan motorunun yüksek, orta ve düşük hız kablolarına bağlanır. Termostat seçilen hız için yalnız ilgili uca enerji verir.
6 numaralı uç ısıtma vanasına, 7 numaralı uç soğutma vanasına bağlanır. Her vana çıkışı en çok 3 A taşır. Fan motorunun ve vanaların nötr kabloları ortak nötr hattına bağlanır.
- 1 · 2faz ve nötr
- 3 · 4 · 5fan hız çıkışları
- 6 · 7vana çıkışları

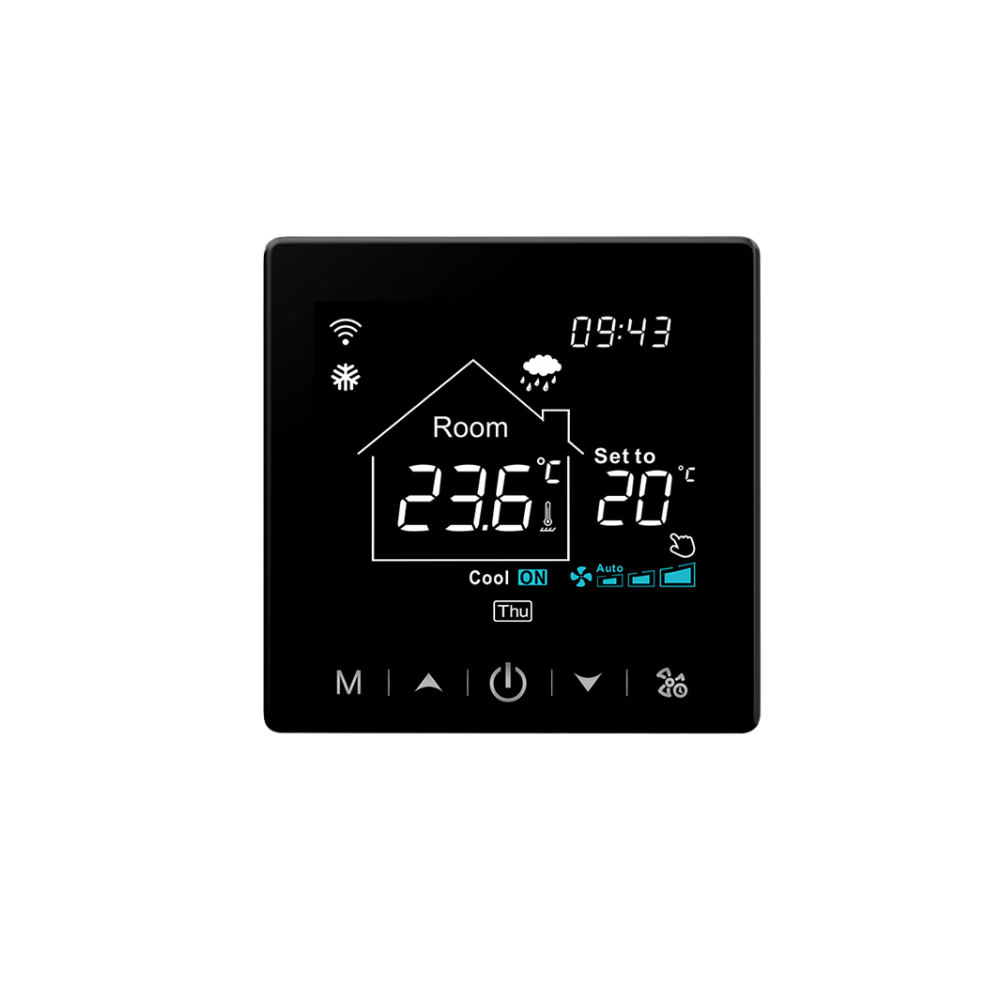

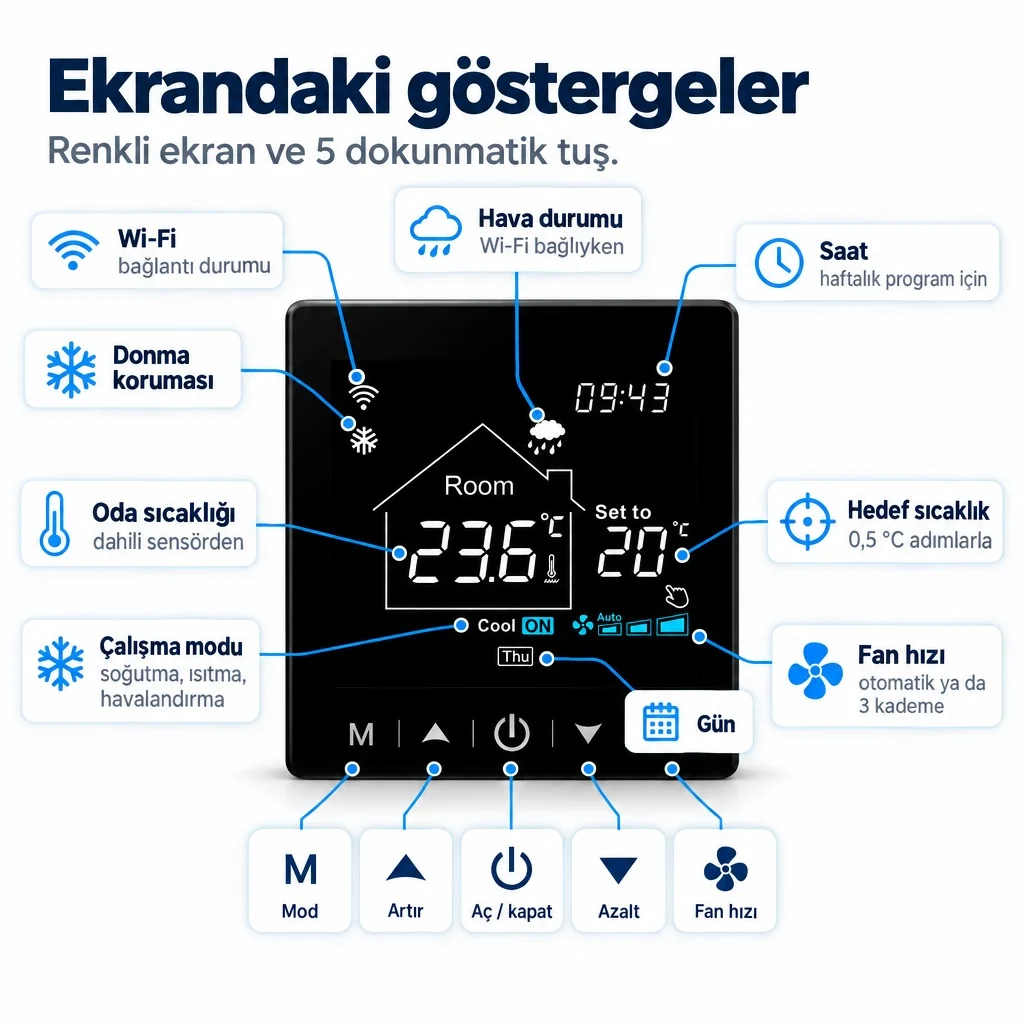

Ekran ve tuşlar
Renkli VA ekranda oda sıcaklığı, hedef sıcaklık, saat, haftanın günü, çalışma modu ve fan hızı görünür. Wi-Fi bağlantısı kurulduğunda hava durumu simgesi ve dış ortam nemi de ekranda yer alır.
Alt bölümde 5 dokunmatik tuş bulunur. M tuşu soğutma, ısıtma ve havalandırma modları arasında geçiş yapar. Yukarı ve aşağı tuşları hedef sıcaklığı 0,5 derece adımlarla değiştirir. Güç tuşu cihazı açıp kapatır. Fan tuşu otomatik ve manuel fan hızı arasında geçiş yapar.
- VA ekranrenkli gösterim
- 5 tuşdokunmatik kontrol
- Çocuk kilidiyukarı ve aşağı 3 sn
Öne çıkanlar
4 borulu fan coil sistemlerde günlük kullanımda en çok ihtiyaç duyulan başlıca özellikler.
- 2 vana için ayrı kontrol
4 borulu sistemde ısıtma ve soğutma vanaları ayrı çıkışlardan yönetilir. Seçili moda göre yalnız ilgili vana çalışır.
- 3 kademe veya otomatik fan
Fanı yüksek, orta veya düşük hızda çalıştırabilirsiniz. Otomatik modda hız, oda sıcaklığına göre değişir.
- Üç çalışma modu
Soğutma, ısıtma ve havalandırma modları bulunur. Yalnız soğutma yapılan sistemlerde ısıtma modu menüden kapatılabilir.
- Doğrudan Wi-Fi bağlantısı
Cihaz 2,4 GHz Wi-Fi ile modeme bağlanır. Ek köprü gerekmeden uygulamadan uzaktan kontrol edilir.
- Çocuk kilidi ve koruma
Tuşlar kilitlenebilir. Kilit davranışı otel odaları gibi kullanımlar için menüden seçilebilir.
- Haftalık program desteği
Uygulamadan haftalık program kurabilirsiniz. Elektrik kesintisinden sonraki açılış durumu da menüden seçilir.
Kurulum
Bağlantı elektrik işidir. Kendiniz yapmıyorsanız bir elektrikçiye ya da klima tesisatçısına yaptırın.
- Enerjiyi kapatın
Panodaki sigortayı kapatın. Eski termostat varsa ön kapağını sökün ve çıkan kabloları yerlerini not ederek işaretleyin.
- Besleme bağlantısını yapın
Fazı 1 numaralı, nötrü 2 numaralı klemense bağlayın.
- Fan ve vana uçlarını bağlayın
Fan motorunun yüksek, orta ve düşük hız kablolarını 3, 4 ve 5 numaralı uçlara bağlayın. Isıtma vanasını 6, soğutma vanasını 7 numaralı uca bağlayın. Nötr kablolarını ortak nötr hattına bağlayın.
- Uygulamaya tanıtın
Paneli kasaya yerleştirip enerji verin. Tuya Smart ya da Smart Life uygulamasından cihaz ekleyin ve 2,4 GHz Wi-Fi şifrenizi girin.
Kurulumda dikkat edilmesi gerekenler
- Montaj noktasında 220 V bulunmalıdır. Cihaz beslemesini 1 ve 2 numaralı uçlardan alır.
- Vana çıkışları en çok 3 A taşır. Daha büyük yükler için araya kontaktör koyun.
- Fan hız kablolarını karıştırmayın. Yüksek, orta ve düşük hız kablolarının yeri fan coilin kendi şemasında yazar.
- Yalnız soğutma yapan sistemlerde teknisyen menüsündeki 17 numaralı ayarı yalnız soğutmaya alın.
- Bu termostat kombiye bağlanmaz. Çıkışları 220 V verir, kuru kontak çıkışı yoktur. Kombi için V4W ya da T9W kullanın.
Cihazın üzerindeki teknisyen menüsü
Cihaz kapalıyken M tuşuna 3 saniye basılı tutarsanız menü açılır. M tuşu bir sonraki ayara geçer, yukarı ve aşağı tuşları değeri değiştirir, güç tuşu kaydedip çıkar.
01Sıcaklık kalibrasyonu. −9,9 ile +9,9 °C arasında, fabrika ayarı 0.02Sıcaklık farkı. 0,5 ile 10 °C arasında, fabrika ayarı 1 °C.03Hedef sıcaklığın üst sınırı. 5 ile 95 °C arasında, fabrika ayarı 50 °C.04Hedef sıcaklığın alt sınırı. 5 ile 47 °C arasında, fabrika ayarı 5 °C.05Donma koruması. Açık ya da kapalı, fabrika ayarı kapalı.06Sıcaklık birimi. °C ya da °F.10Fan kontrolü. 00: vana kapanınca fan da durur. 01: fan vanadan bağımsız çalışır.12Çocuk kilidi biçimi. Tüm tuşlar, fan hızı ve sıcaklık hariç tümü ya da güç tuşu hariç tümü kilitlenir.13Elektrik gelince açılış. 00: kapalı, 01: açık, 02: kesintiden önceki durum (fabrika ayarı).17Sistem tipi. 00: soğutma ve ısıtma, 01: yalnız soğutma.19Fabrika ayarlarına dönüş. Yukarı tuşuna 3 saniye basılı tutulur.
Otel kullanımı için
12 numaralı ayarda çocuk kilidini yalnız fan hızı ve sıcaklık tuşları açık kalacak biçimde ayarlayabilirsiniz. Böylece kullanıcı sıcaklığı ve fanı değiştirir, modu ve gücü değiştiremez. 13 numaralı ayar da elektrik kesintisinden sonra termostatın nasıl açılacağını belirler.
Fanın çalışma davranışı
Fabrika ayarında oda hedef sıcaklığa ulaştığında vana kapanır ve fan da durur. 10 numaralı ayarı 01 yaparsanız vana kapandığında fan çalışmaya devam eder ve hava dolaşımı sürer.
Kendi senaryolarınızı kurun
Termostat uygulamada hem koşul hem de eylem olarak kullanılabilir. Başka cihazlarla birlikte otomasyon kurabilirsiniz.
-
Pencere açıldığındakapı pencere sensörü algılarTermostat kapansıngereksiz çalışma önlenir
-
Odada kimse yoksainsan varlığı sensörü algılarTermostat kapansınboş odada çalışmaz
-
Eve yaklaşıncatelefon konumuna göreSoğutma başlasıneve gelmeden serinler
-
Hafta içi 18.00’dezamanlayıcıOfiste kapansınmesai sonunda durur

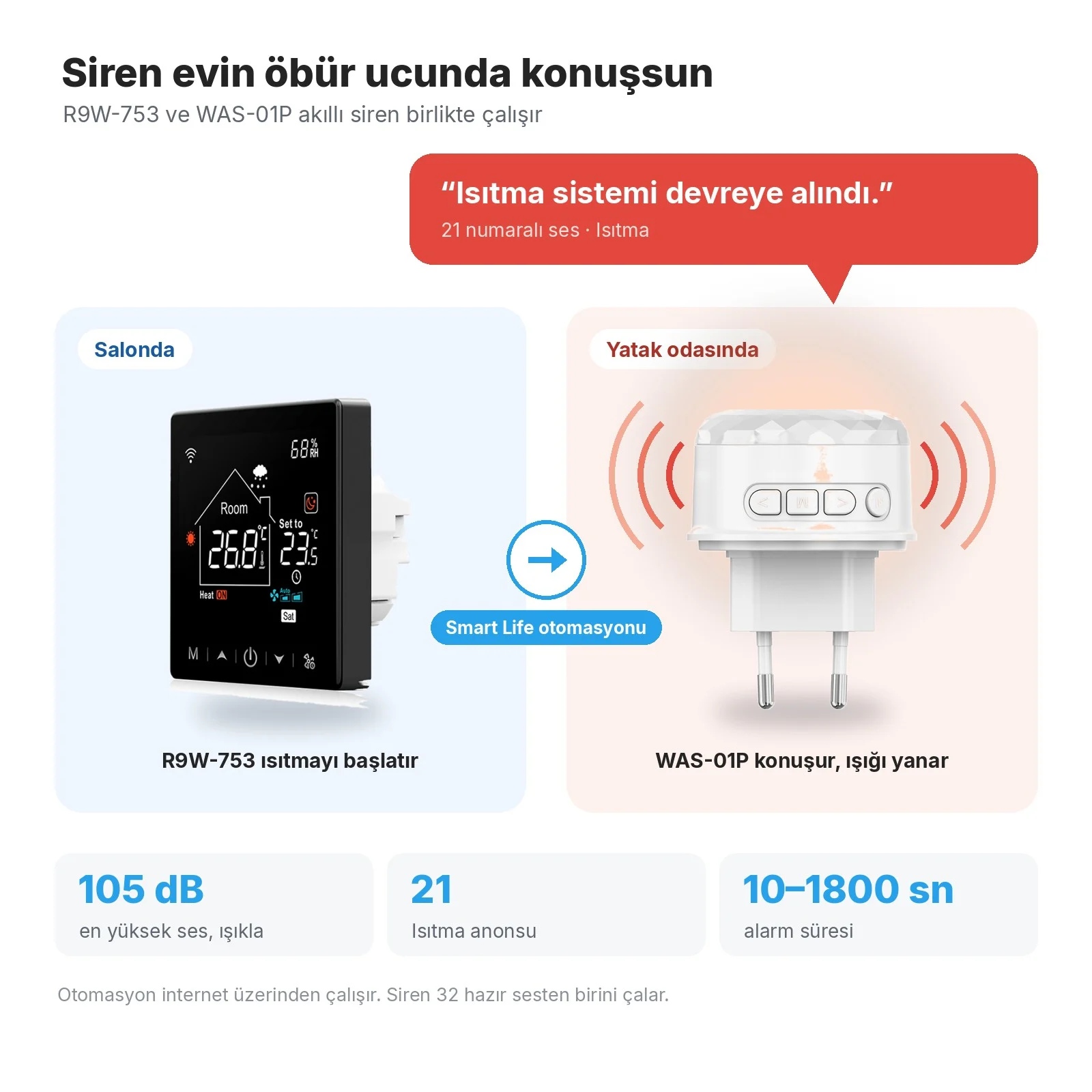

WAS-01P siren ile sesli uyarı
R9W-753 oda sıcaklığı hedefin altına düştüğünde ısıtmayı başlatır ve bu durumu uygulamaya bildirir. Isıtmanın başladığını başka bir odadan da duymak isterseniz prize takılan WAS-01P Wi-Fi sireni kullanabilirsiniz. Isıtma başladığında siren 105 dB’e kadar sesle “Isıtma sistemi devreye alındı.” anonsunu yapar ve ışığı yanar.
Bu otomasyon Smart Life uygulamasında Akıllı sekmesindeki Otomasyon bölümünden kurulur. Koşul olarak “Cihaz durumu değiştiğinde” seçilir ve R9W-753 için ısıtma durumunun açılması belirlenir. Eylem tarafında WAS-01P alarmı, 21 numaralı Isıtma sesi ve 10 ile 1800 saniye arasında bir süre seçilir. Otomasyon internet üzerinden çalışır.
- 105 dBsesli ve ışıklı
- 21 numaraIsıtma anonsu
- Wi-Fiek köprü gerekmez
Alexa ve Google Asistan desteği
Smart Life hesabınızı Amazon Alexa ya da Google Asistan uygulamasına bir kez bağlamanız yeterlidir. Termostat burada da görünür. Verdiğiniz isimle çağırabilir ve hedef sıcaklığı sesle değiştirebilirsiniz. Örneğin “salon termostatını 22 dereceye ayarla” diyebilirsiniz. Termostatı sesli rutinlere de ekleyebilirsiniz. Cihaz Apple HomeKit ve Siri ile çalışmaz.
- Amazon AlexaEcho uyumluluğu
- Google AsistanNest uyumluluğu
- Bir kezhesap eşleştirme
Tuya Smart Life Web Kontrol
Aynı hesabı bilgisayar tarayıcısında da kullanabilirsiniz. device.tuyasmart.com adresine girip telefondaki uygulamanın profil sekmesindeki QR okuyucuyla oturum açarsınız. Termostatınız, senaryolarınız ve diğer cihazlarınız büyük ekranda görünür.
- Tarayıcıdanbilgisayarda kontrol
- QR giriştelefondan onay
- Aynı hesapcihazlar ve senaryo
Platform ve bağlantı tipi
Cihaz Tuya Smart veya Smart Life ile yönetilir, 2,4 GHz Wi-Fi ağına doğrudan bağlanır.
Tuya Smart ve Smart Life
Tuya Smart ve Smart Life aynı platformu kullanır. Tek hesapta tüm Tuya uyumlu cihazlar bir araya gelir.
Wi-Fi 2,4 GHz
Köprü gerekmez. Cihaz doğrudan 2,4 GHz Wi-Fi ağına bağlanır, 5 GHz ağa bağlanmaz.
Hangi model size uygun
Doğru model, kullandığınız ısıtma veya soğutma sistemine göre seçilir.
| Model | Sistem | Çıkışlar | Kime uygun |
|---|---|---|---|
| Bu ürün, R9W-753 | 4 borulu fan coil | 3 kademe fan, ısıtma ve soğutma vanası | Fan coil kullanılan oda, ofis ve oteller |
| Kablolu LCD Ekranlı WiFi Yerden Isıtma ve Kombi Termostatı | Kombi ve sulu yerden ısıtma | Kombi kuru kontağı, aktüatör çıkışı | Kombili evler ve kollektörlü yerden ısıtma |
| WiFi Kablosuz Yerden Isıtma ve Kombi Termostatı | Kombi | Kablosuz alıcı, kuru kontak | Termostat ile kombi arasında kablo olmayan evler |
| Zigbee VRF Klima Kontrol Modülü | VRF klima | Klima sistemine bağlanır | VRF klima sistemini akıllı hâle getirmek isteyenler |
Teknik özellikler
Teknik bilgiler ve kullanım sınırları aşağıda yer alır.
Fan coil termostatı
- Ürün kodu
- R9W-753
- Sistem
- 4 borulu fan coil
- Besleme
- 100–240 V AC, 50/60 Hz, en çok 1,3 W
- Fan çıkışları
- 3 HI, 4 MED, 5 LOW
- Vana çıkışları
- 6 HEAT, 7 COOL, en çok 3 A
- Sıcaklık ayarı
- 5–95 °C, 0,5 derece adımlarla
- Sıcaklık farkı
- 0,5–10 °C, fabrika ayarı 1 °C
- Çalışma ortamı
- −5 ile 50 °C
- Ölçüler
- Ön panel 86 × 86 mm, derinlik 32,6 mm, arka plaka 51 × 51 mm
- Gövde
- Alev almaz PC, IP20
- Ekran
- Renkli VA ekran, 5 dokunmatik tuş
Uyumluluk ve sınırlar
- Bağlantı
- Wi-Fi 2,4 GHz
- Uygulama
- Tuya Smart, Smart Life
- Köprü
- Gerekmez, doğrudan modeme bağlanır
- Modlar
- Soğutma, ısıtma, havalandırma
- Fan
- Otomatik ya da 3 kademe
- Yalnız soğutma
- Menüden seçilir
- Kombi bağlantısı
- Yoktur, kuru kontak çıkışı bulunmaz
- 5 GHz
- Bağlanmaz
- HomeKit
- Desteklenmez
- Garanti
- Teslim tarihinden itibaren 2 yıl
Sık sorulanlar
Hangi fan coil sistemlerle uyumludur?
Ayrı ısıtma ve soğutma vanası bulunan 4 borulu fan coillerle çalışır. Fan motorunun yüksek, orta ve düşük hız kabloları 3, 4 ve 5 numaralı uçlara, vanalar ise 6 ve 7 numaralı uçlara bağlanır. Vana çıkışları en çok 3 A taşır.
Yalnız soğutma yapılan sistemde kullanılabilir mi?
Evet. Teknisyen menüsündeki 17 numaralı ayar yalnız soğutmaya alındığında ısıtma modu devre dışı kalır.
Kombiye bağlanır mı?
Hayır. Bu termostatın çıkışları 220 V verir ve kuru kontak çıkışı yoktur. Kombi için V4W ya da T9W kullanın.
VRF klima ile çalışır mı?
Hayır. VRF klima sistemleri için Zigbee VRF Klima Kontrol Modülü kullanılır.
Elektrik kesilip geri geldiğinde nasıl açılır?
Fabrika ayarında termostat kesintiden önceki durumuyla açılır. Teknisyen menüsündeki 13 numaralı ayarla her zaman kapalı ya da her zaman açık başlamasını da seçebilirsiniz.
Köprü ya da ek hub gerekir mi?
Hayır. Cihaz 2,4 GHz Wi-Fi ile doğrudan modeme bağlanır ve Tuya Smart ile Smart Life uygulamalarıyla çalışır.
