- Kaçak akım koruması
- Gerilim koruması
- Hattı uzaktan kapatma
- Tüketim ölçme

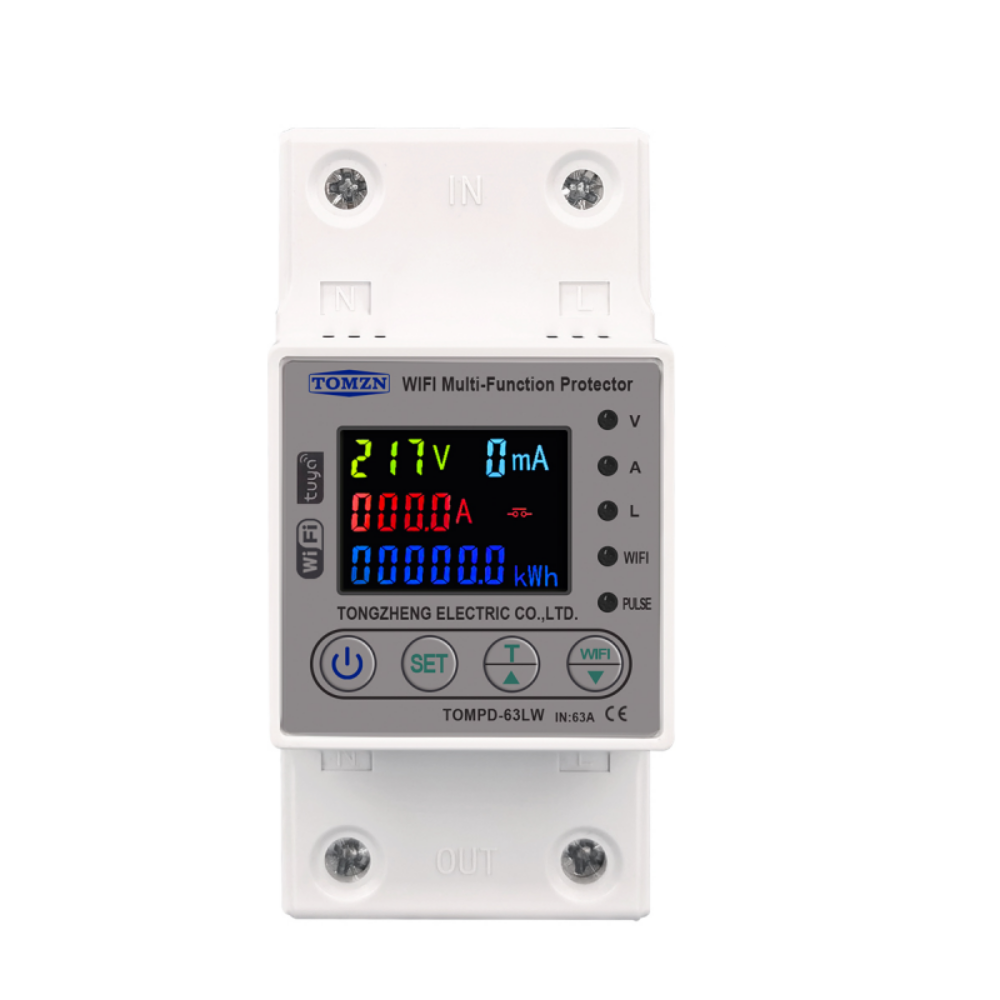

WiFi Kaçak Akım Rölesi ve Enerji Ölçer
2.200,00₺
- Kaçak akımı ölçer, 10–99 mA arasında ayarladığınız sınırda hattı keser. Varsayılan 30 mA.
- Yüksek ve düşük gerilimde keser, gerilim normale dönünce kendiliğinden geri bağlar. Varsayılan 270 V ve 170 V.
- 1–63 A aşırı akım koruması. Gerilim, akım, güç, kWh ve güç faktörünü renkli ekranda gösterir.
- Wi-Fi 2,4 GHz, köprü gerekmez. Smart Life ve Tuya Smart ile uzaktan aç kapa, zamanlayıcı ve tüketim grafiği.
- DIN raya takılır, 95 × 45 × 68 mm. Panodaki otomatik sigorta ve standart kaçak akım rölesiyle birlikte kullanılır.
| Stok Kodu | TOMPD-63LW |
|---|---|
| Maks. Akım |
63 Amper |
| Bağlantı |
WiFi 2.4Ghz |
| Marka |
Tomzn |
| Hub Gereksinimi |
Hayır |
| Yazılım |
Tuya,Smart Life |
Saat 15:00 öncesi verilen siparişler aynı gün kargolanır.
Kargo 108 TL. 3.000 TL ve üzeri ücretsiz.
Kaçak akımı, gerilimi ve akımı ölçen, eşik aşılınca hattı kesen, renkli ekranlı Wi-Fi koruma rölesi ve enerji ölçer
Bu cihaz elektrik panosunda DIN raya takılır ve bağlı olduğu hattı sürekli izler. Gerilim, akım, kaçak akım ve toplam enerji tüketimini ölçer. Kaçak akım, yüksek gerilim, düşük gerilim ya da aşırı akım ayarladığınız sınırı geçerse hattı keser. Değerler normale dönünce yeniden devreye alır. Renkli ekrandan anlık durumu görür, Wi-Fi üzerinden Smart Life ya da Tuya Smart uygulamasıyla hattı uzaktan açıp kapatabilir, tüketimi telefondan izleyebilir ve zamanlayıcı kurabilirsiniz.
- Tuya Smart / Smart Life
- Wi-Fi 2,4 GHz, köprü gerekmez
- Kaçak akım, gerilim ve akım koruması
- 63 A, enerji ölçer
WiFi Kaçak Akım Rölesi ve Enerji Ölçer
Tuya Smart- Smart Life

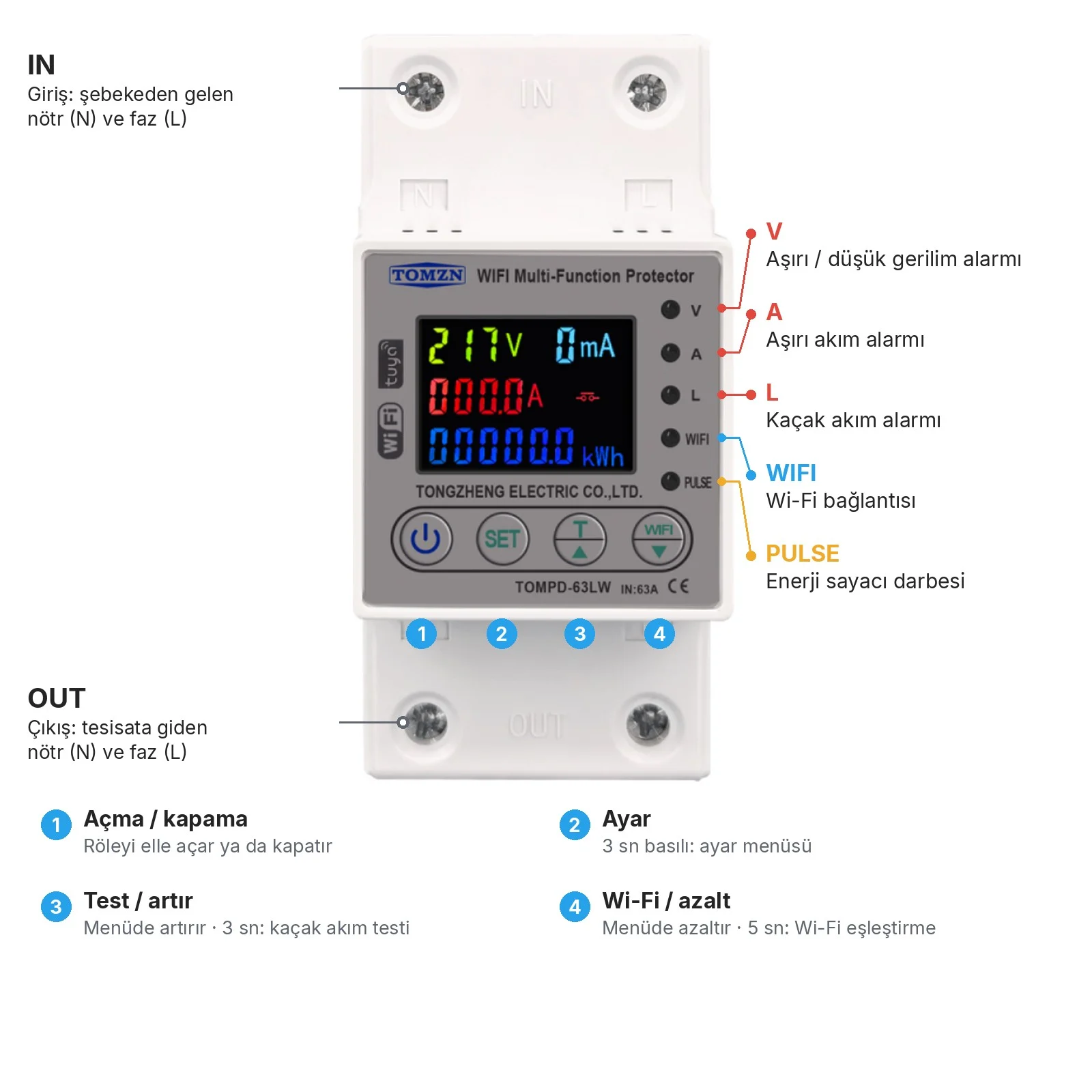

Şebekeden gelen nötr ve faz üstteki IN klemenslerine bağlanır, korunan hat alttaki OUT klemenslerinden çıkar. Cihaz aradaki röleyle hattı açık tutar ya da keser. Ön paneldeki 5 ışık durumu gösterir. V gerilim alarmını, A aşırı akım alarmını, L kaçak akım alarmını, WIFI bağlantıyı, PULSE ise enerji sayacını gösterir.
Cihaz üzerindeki dört tuşla temel işlemleri uygulama olmadan da yapabilirsiniz. Açma kapama tuşu röleyi elle açar ya da kapatır. SET tuşuna 3 saniye basınca ayar menüsü açılır. T ve WIFI tuşları menüde değeri artırır ve azaltır. T tuşuna 3 saniye basınca kaçak akım testi yapılır, WIFI tuşuna 5 saniye basınca Wi-Fi eşleştirmesi başlar.
- IN / OUTüst giriş alt çıkış
- 5 ışıkalarm ve durum
- 4 tuşcihazdan ayar

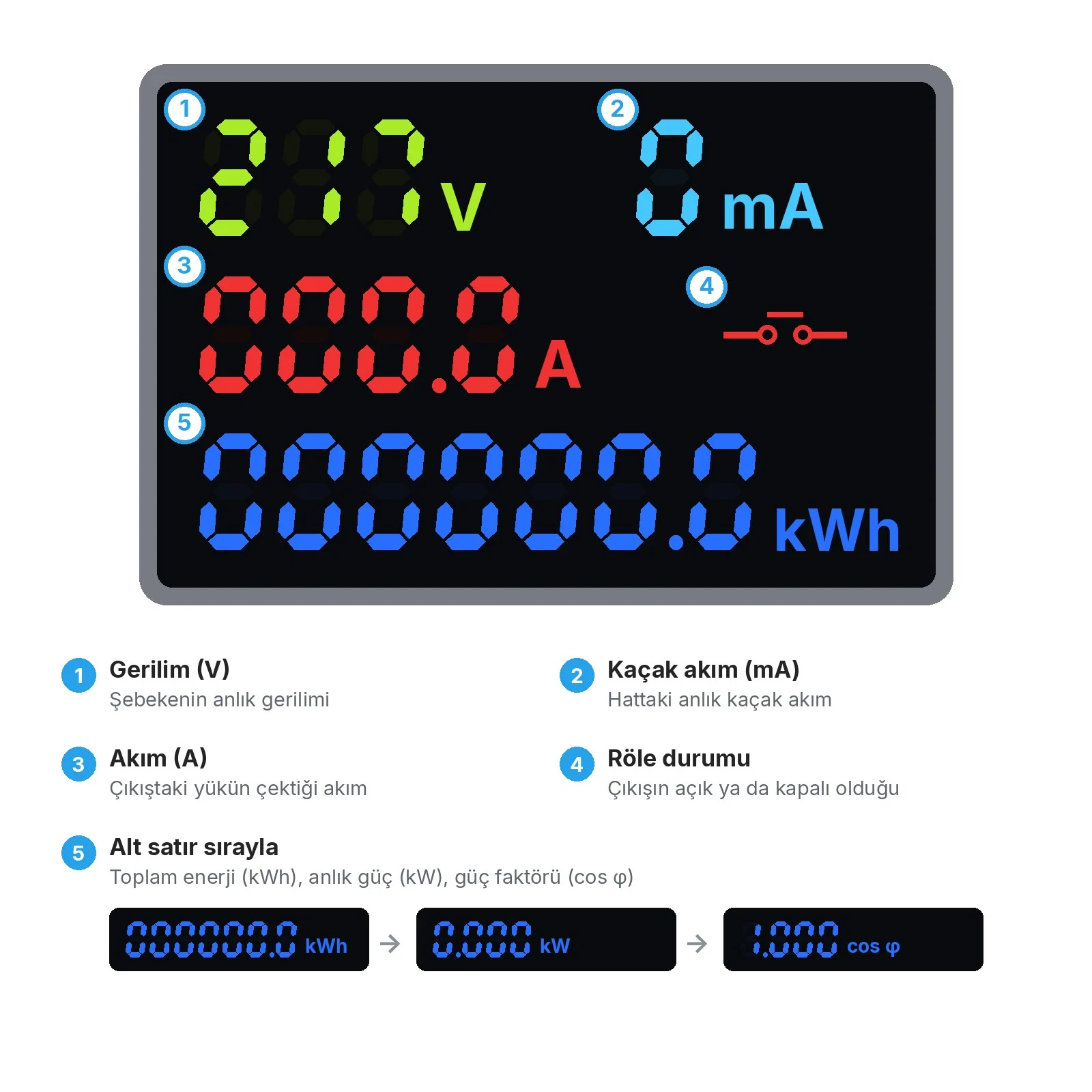

Ekranda ne görürsünüz
Renkli ekranın üst satırında şebeke gerilimi ile hattaki kaçak akım yan yana görünür. Orta satırda yükün çektiği akım ve rölenin durumunu gösteren kontak simgesi yer alır. Alt satırda ise sırayla toplam enerji tüketimi (kWh), anlık güç (kW) ve güç faktörü (cos φ) gösterilir.
Bu sayede panoyu açtığınız anda hattın durumunu doğrudan görebilirsiniz. Aynı değerler uygulamada da yer alır ve tüketimi grafik olarak takip edebilirsiniz.
- V ve mAgerilim ve kaçak
- Ayük akımı
- kWh, kW, cos φalt satırda döner

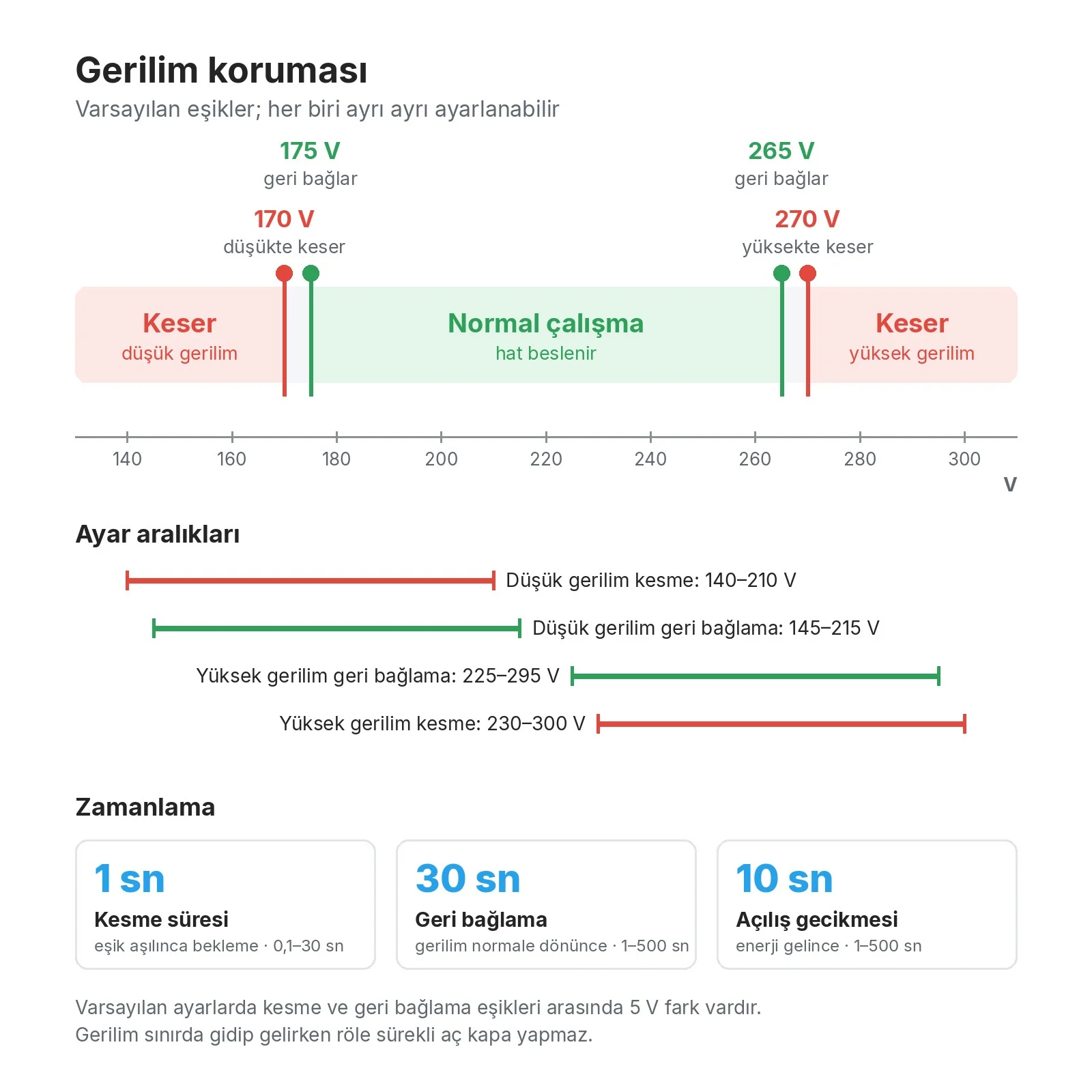

Gerilim koruması nasıl çalışır
Gerilim için dört ayrı eşik kullanılır. Varsayılan ayarlarda gerilim 270 V’u geçtiğinde ya da 170 V’un altına düştüğünde röle hattı keser. Gerilim yüksek tarafta 265 V’un altına, düşük tarafta 175 V’un üstüne döndüğünde hat yeniden beslenir. Kesme ve geri bağlama eşikleri ayrı olduğu için sınırda gidip gelen dalgalanmalarda röle sürekli aç kapa yapmaz.
Yüksek gerilimde kesme 230 ile 300 V, düşük gerilimde kesme 140 ile 210 V arasında ayarlanabilir. Kesme süresi varsayılan 1 saniye, geri bağlama gecikmesi 30 saniyedir. Böylece gerilim dalgalanmasından etkilenen cihazların bağlı olduğu hat daha kontrollü çalışır.
- 270 / 265 Vyüksek eşikler
- 170 / 175 Vdüşük eşikler
- 1 sn / 30 snkesme ve dönüş

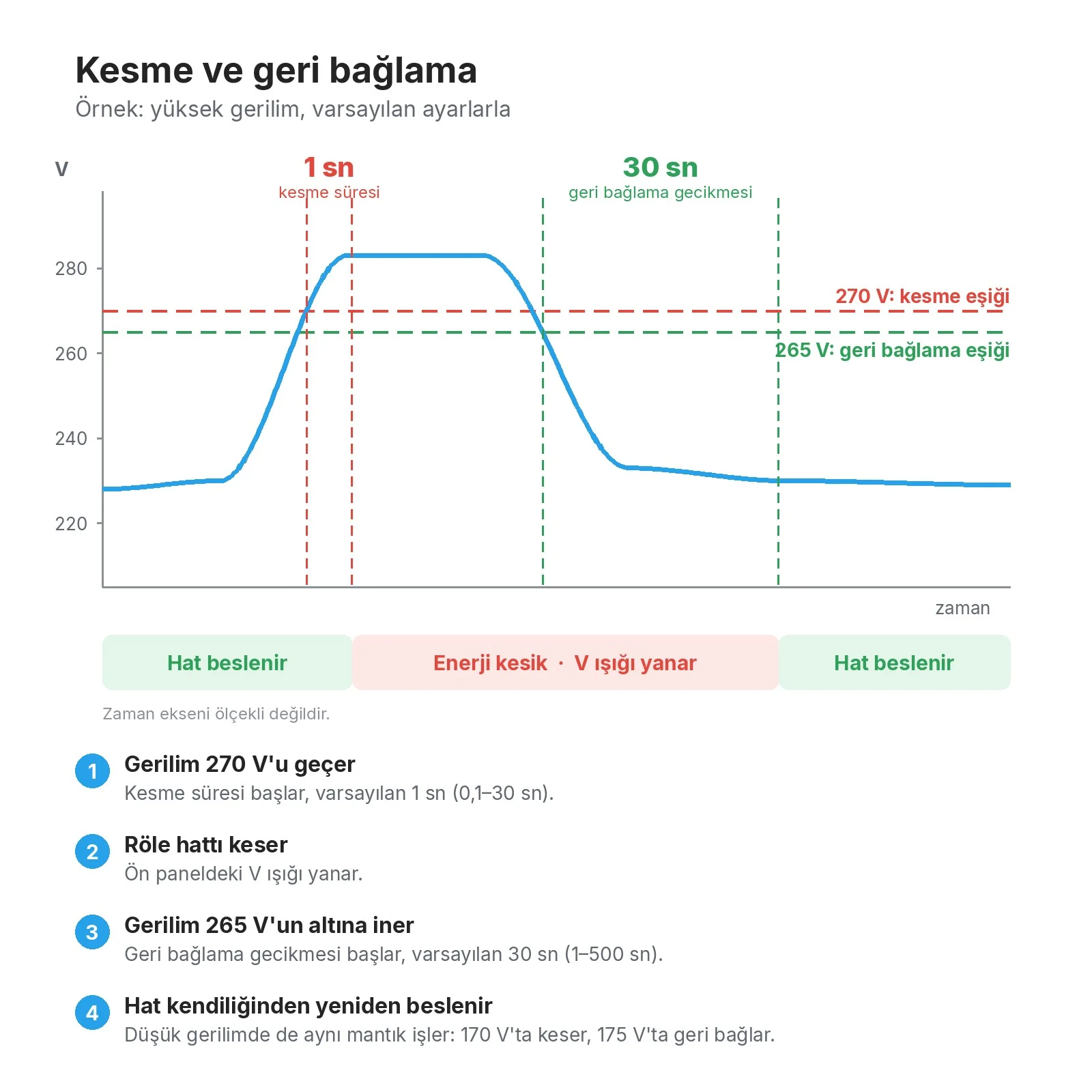

Kesme ve geri bağlama
Bir sınır aşıldığında röle hemen değil, ayarladığınız kesme süresi kadar bekleyip hattı keser. Bu süre 0,1 ile 30 saniye arasında, varsayılan 1 saniyedir. Kısa süreli dalgalanmalar böylece hattı gereksiz yere kesmez. Kesilen arızanın ışığı ön panelde yanar.
Değer normale döndüğünde geri bağlama gecikmesi başlar. Bu süre 1 ile 500 saniye arasında ayarlanır ve varsayılan 30 saniyedir. Elektrik geldiğinde uygulanan açılış gecikmesi de 1 ile 500 saniye arasındadır, varsayılan 10 saniyedir. Aşırı akım ve kaçak akım için arka arkaya kaç arızaya izin verileceği 1 ile 20 arasında ayarlanabilir, varsayılan olarak kapalıdır.
- 0,1–30 snkesme süresi
- 1–500 sngeri bağlama
- 1–20 kezarıza sınırı
Öne çıkanlar
Koruma, ölçüm ve uzaktan kontrolü panoda tek cihazda toplar.
- Kaçak akım koruması
Kaçak akımı sürekli ölçer. Değer 10 ile 99 mA arasında ayarladığınız sınırı geçerse hattı keser. Varsayılan değer 30 mA’dır.
- Gerilim koruması
Yüksek ve düşük gerilimde hattı keser. Gerilim normale dönünce ayarlanan gecikmeyle yeniden devreye alır.
- Aşırı akım koruması
Yük 1 ile 63 A arasında belirlediğiniz akımı geçerse hattı keser. Varsayılan değer 40 A’dır.
- Enerji ölçümü
Gerilim, akım, güç, toplam enerji ve güç faktörünü gösterir. Tüketim uygulamada grafik olarak izlenir.
- Uzaktan kontrol ve zamanlayıcı
Hattı telefondan açıp kapatabilirsiniz. Belirli saatte ya da geri sayımla kapanacak şekilde zamanlama da kurabilirsiniz.
- Renkli ekran ve tuşlar
Değerler cihaz üzerinde görünür. Ayarları yalnız uygulamadan değil, ön paneldeki tuşlarla da yapabilirsiniz.
Kurulum
Panoda DIN raya takılır. Elektrik bağlantısının bir elektrikçi tarafından yapılmasını öneririz.
- Enerjiyi kesin
Panodaki ilgili sigortayı kapatın ve hatta enerji olmadığını kontrol edin.
- Bağlantıyı yapın
Cihazı DIN raya takın. Şebekeden gelen nötr ve fazı üstteki IN klemenslerine, korunacak hattı alttaki OUT klemenslerine bağlayın. Solda nötr (N), sağda faz (L) bulunur.
- Uygulamaya ekleyin
WIFI tuşuna 5 saniye basılı tutun. Tuya Smart ya da Smart Life uygulamasında cihaz ekleyin ve 2,4 GHz Wi-Fi şifrenizi girin.
- Sınırları ayarlayın
Koruma sınırlarını uygulamadan ya da SET tuşuna 3 saniye basıp T ve WIFI tuşlarıyla ayarlayın. Ardından T tuşuna 3 saniye basarak kaçak akım testini yapın.

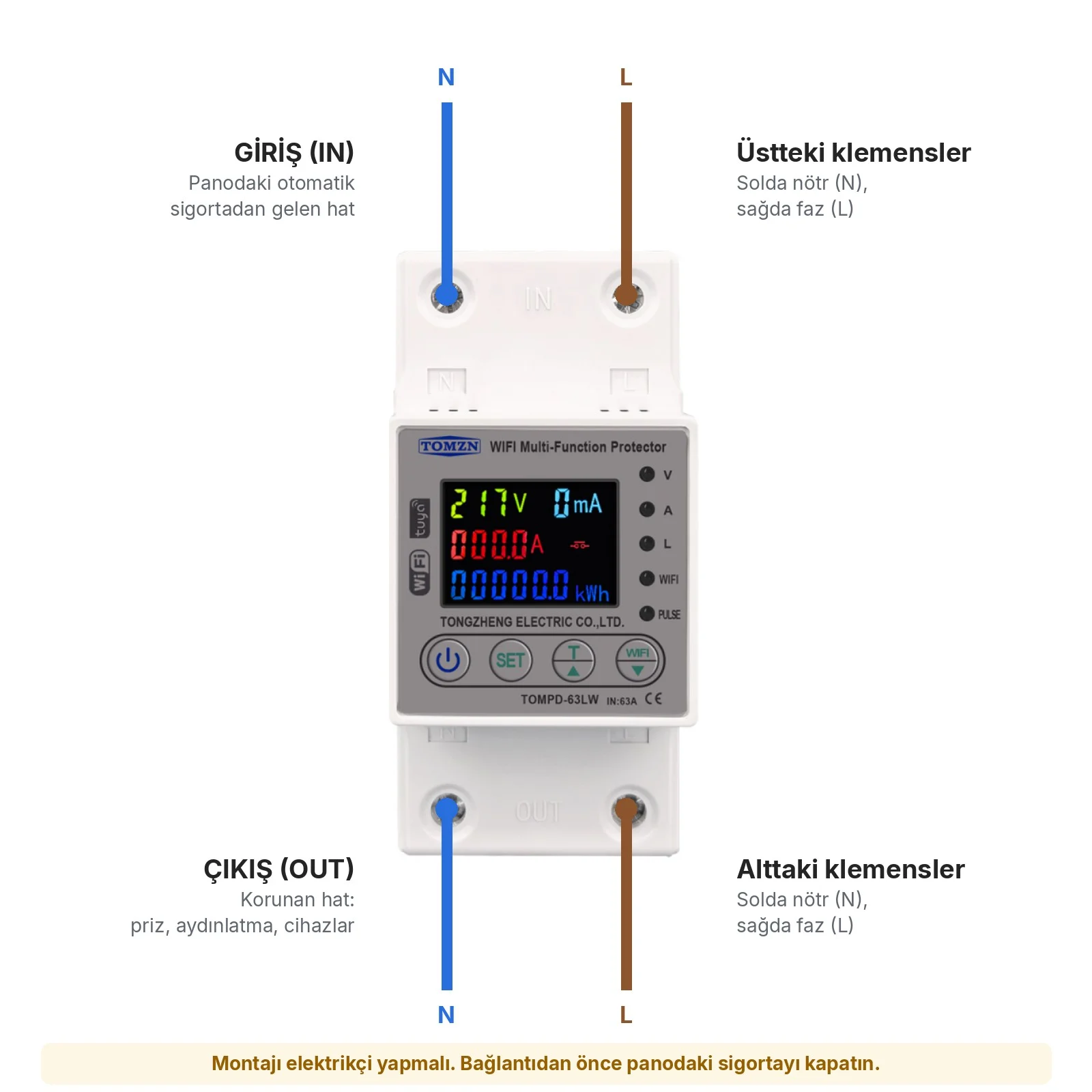

Bağlantı şeması
Cihaz hatta seri bağlanır. Panodaki otomatik sigortadan çıkan nötr ve faz üstteki giriş klemenslerine gelir. Priz, aydınlatma ya da cihazlara giden hat alttaki çıkış klemenslerinden çıkar. Hem girişte hem çıkışta solda nötr, sağda faz yer alır.
Cihaz 63 A’ya kadar yük taşır. Tüm evi korumak için ana hatta, yalnız belirli bir hattı korumak için ise o hattın sigortasından sonra kullanılabilir.
- Serihat üstüne bağlanır
- N soldaL sağda
- 63 Ayük kapasitesi
Kurulumda dikkat edilmesi gerekenler
- Standart kaçak akım rölesiyle birlikte. Mümkünse panoda 30 mA standart kaçak akım rölesi bulunsun. Varsa bu ürünü 28 mA’ya ayarlayarak kullanın.
- Yalnız 2,4 GHz. Cihaz 5 GHz Wi-Fi ağına bağlanmaz. Pano içinde modemin 2,4 GHz yayını yeterli olmalıdır.
- Klemens yönüne dikkat edin. Giriş üstte, çıkış alttadır. Hattı ürünün üzerindeki IN ve OUT yazılarına göre bağlayın.

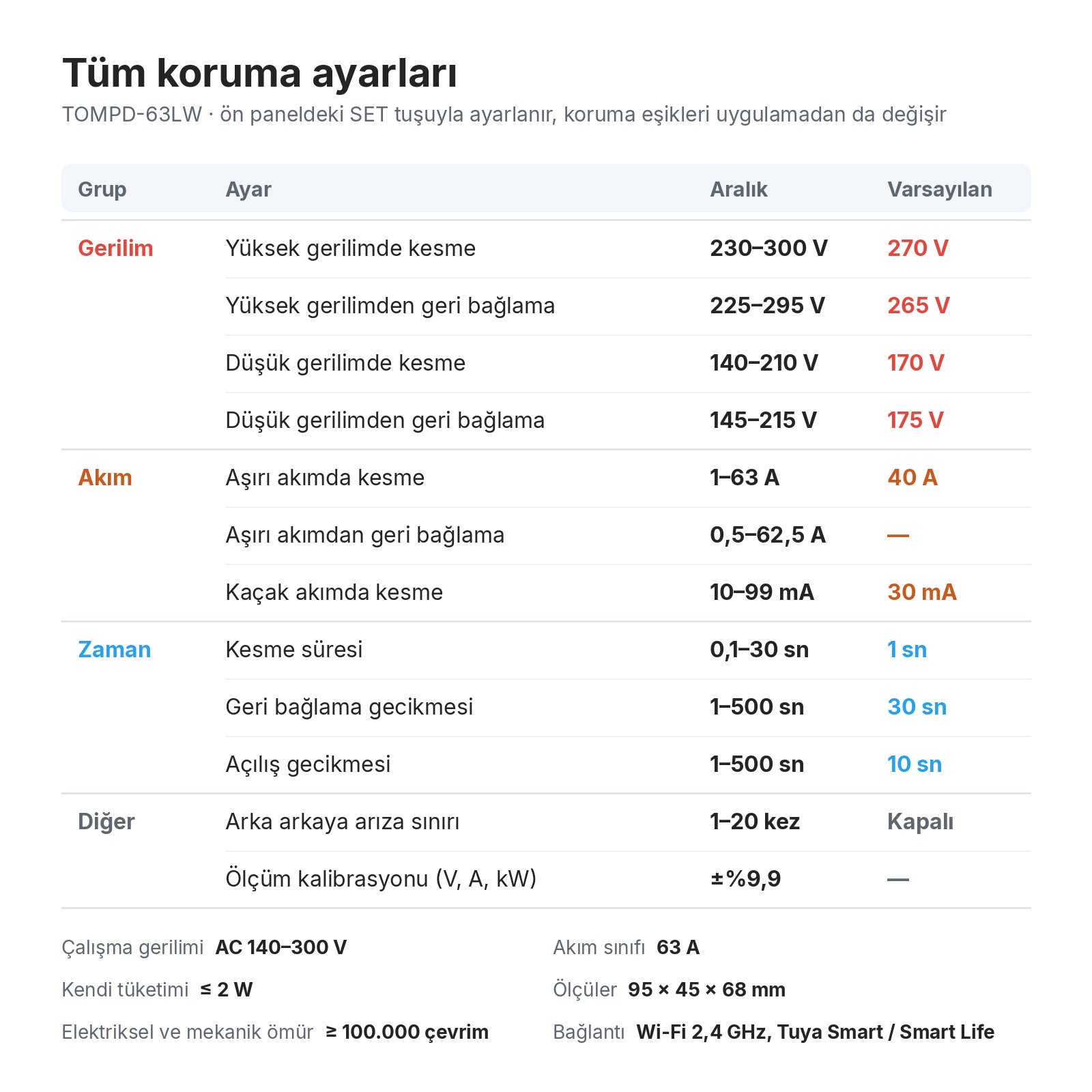

Tüm ayarlar
Ayarlar cihaz üzerinden yapılır. Koruma eşiklerini uygulamadan da değiştirebilirsiniz.
| Ayar | Aralık | Varsayılan |
|---|---|---|
| Yüksek gerilimde kesme | 230–300 V | 270 V |
| Yüksek gerilimden geri bağlama | 225–295 V | 265 V |
| Düşük gerilimde kesme | 140–210 V | 170 V |
| Düşük gerilimden geri bağlama | 145–215 V | 175 V |
| Aşırı akımda kesme | 1–63 A | 40 A |
| Aşırı akımdan geri bağlama | 0,5–62,5 A | Belirtilmemiş |
| Kaçak akımda kesme | 10–99 mA | 30 mA |
| Kesme süresi | 0,1–30 sn | 1 sn |
| Geri bağlama gecikmesi | 1–500 sn | 30 sn |
| Açılış gecikmesi | 1–500 sn | 10 sn |
| Arka arkaya arıza sınırı | 1–20 kez | Kapalı |
| Ölçüm kalibrasyonu (V, A, kW) | ±%9,9 | Belirtilmemiş |
Açma kapamaRöleyi elle açar ya da kapatır.SET 3 snAyar menüsünü açar.T / ▲Menüde değeri artırır. 3 saniye basılı tutunca kaçak akım testi yapar.WIFI / ▼Menüde değeri azaltır. 5 saniye basılı tutunca Wi-Fi eşleştirmesi başlar.V, A, L ışıklarıSırasıyla gerilim, aşırı akım ve kaçak akım alarmında yanar.WIFI, PULSEWi-Fi bağlantısını ve enerji sayacının darbesini gösterir.
İnternet kesilince ne olur
Ölçüm ve koruma cihazın içinde çalışmaya devam eder. İnternet ya da modem kesilse bile cihaz kaçak akımda, gerilimde ve aşırı akımda hattı kesmeyi sürdürür, değerler ekranda görünür. Uzaktan açma kapama, telefona bildirim ve senaryolar ise internet gelene kadar çalışmaz.
Kaçak akım değeri nasıl seçilir
Kaçak akım sınırı 10 ile 99 mA arasında ayarlanır, varsayılan değer 30 mA’dır. Panonuzda 30 mA standart kaçak akım rölesi varsa bu ürünü 28 mA’ya ayarlayarak kullanın. Değeri çok düşük seçmek normal küçük kaçaklarda gereksiz kesmeye yol açabilir.
Kendi senaryolarınızı kurun
Tuya uyumlu diğer cihazlarla birlikte otomasyon içinde kullanılabilir.
-
Su baskını algılanırsasu baskını sensörü ileÇamaşır makinesi hattı kesilsinbu röle ile
-
Kapı kilitlenirseakıllı kapı kilidi ile, evden çıkarkenŞofben hattı kapansıngereksiz açık kalmasın
-
Hafta içi 23:00 oluncazamanlayıcıHat kapansınsabah 06:30’da açılsın
-
Tüketim sınırı aşılırsaayarladığınız değerTelefona bildirim gelsinya da hat kapansın

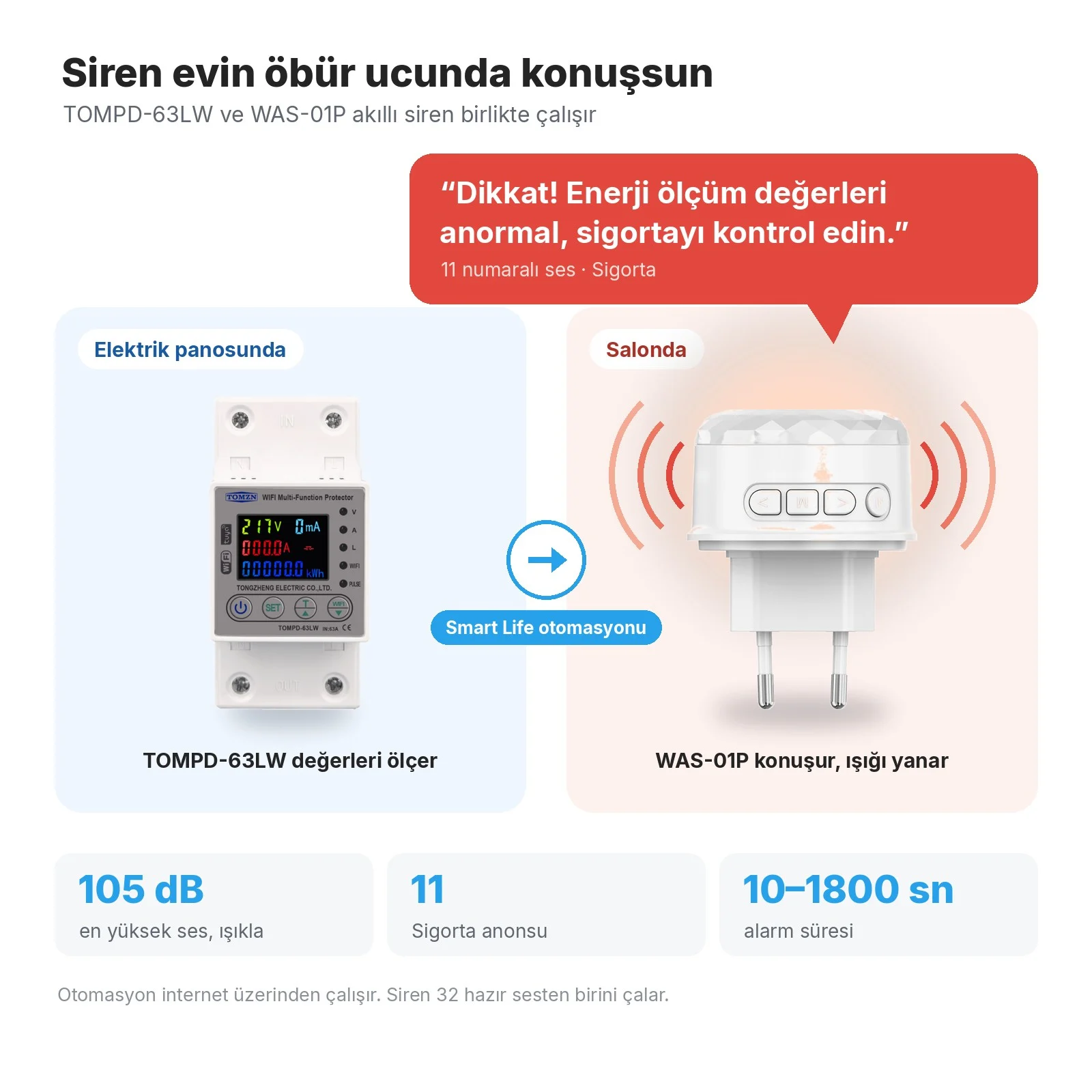

WAS-01P siren ile sesli uyarı
TOMPD-63LW gerilimi, akımı ve gücü sürekli ölçer ve uygulamaya gönderir. Uyarıyı panodan uzakta da duymak için evin içindeki bir prize WAS-01P Wi-Fi sireni takabilirsiniz. Ölçüm değerleri belirlediğiniz sınırı geçtiğinde siren 105 dB’e kadar sesle “Dikkat! Enerji ölçüm değerleri anormal, sigortayı kontrol edin.” der ve ışığı yanar.
Senaryoyu Smart Life uygulamasında Akıllı sekmesindeki Otomasyon bölümünden kurarsınız. Koşul olarak “Cihaz durumu değiştiğinde” seçip TOMPD-63LW için gerilim, akım ya da gücün belirlediğiniz sınırı geçmesini seçersiniz. Eylem olarak WAS-01P’nin alarmını, 11 numaralı Sigorta sesini ve 10 ile 1800 saniye arasında bir süre seçersiniz. Bu otomasyon internet üzerinden çalışır.
- 105 dBses ve ışık
- 11 numaraSigorta sesi
- Wi-Fiköprü gerekmez
Alexa ve Google Asistan desteği
Smart Life hesabınızı Amazon Alexa ya da Google Asistan uygulamasına bağladığınızda röle bu platformlarda görünür. Hattı sesle açıp kapatabilirsiniz. Google Asistan Türkçe komut alır, Alexa İngilizce komutla çalışır. Apple HomeKit ve Siri desteği yoktur.
- GoogleTürkçe komut
- Alexaİngilizce komut
- Sesleaç kapa
Tuya Smart Life Web Kontrol
Aynı hesaba bilgisayardan da giriş yapabilirsiniz. device.tuyasmart.com adresine girip telefondaki uygulamanın profil bölümündeki QR okuyucuyla oturum açılır. Hattın durumu, tüketim ve senaryolar büyük ekranda görüntülenir. İş yeri ve kiralık dairelerin tüketimini takip etmek için uygundur.
- Tarayıcıdanbilgisayarda kontrol
- QR ile giriştelefondan onay
- Aynı hesaptüketim ve senaryo
Platform ve bağlantı tipi
Cihaz Tuya Smart veya Smart Life ile yönetilir, 2,4 GHz Wi-Fi ağına doğrudan bağlanır.
Tuya Smart ve Smart Life
Tuya Smart ve Smart Life aynı platformu kullanır. Tek hesapta tüm Tuya uyumlu cihazlar bir araya gelir.
Wi-Fi 2,4 GHz
Köprü gerekmez. Cihaz doğrudan 2,4 GHz Wi-Fi ağına bağlanır, 5 GHz ağa bağlanmaz.
Hangi model size uygun
Seçim yaparken bağlantı tipi, akım sınıfı ve kaçak akım koruması olup olmadığına bakın.
| Model | Bağlantı | Akım | Kaçak akım koruması | Kime uygun |
|---|---|---|---|---|
| Bu ürün, TOMPD-63LW | Wi-Fi, köprü gerekmez | 63 A | Var, 10–99 mA | Kaçak akım, gerilim ve akım korumasını tek cihazda isteyenler |
| WiFi 50 Amper Ekranlı Enerji Ölçer, WAS-50 | Wi-Fi, köprü gerekmez | 50 A | Yok | Gerilim ve akım koruması ile enerji ölçümü yeterli olanlar |
| Zigbee 63 Amper Akıllı Sigorta, ZAS-63 | Zigbee, köprü gerekir | 63 A | Yok | Pano içinde Wi-Fi çekimi zayıf olan ve Zigbee köprüsü kullananlar |
Teknik özellikler
Koruma, ölçüm ve bağlantı bilgileri burada yer alır.
Koruma ve elektrik
- Model
- TOMZN TOMPD-63LW
- Anma akımı
- 63 A
- Çalışma gerilimi
- AC 140–300 V
- Kaçak akım
- 10–99 mA, varsayılan 30 mA
- Aşırı akım
- 1–63 A, varsayılan 40 A
- Yüksek gerilim
- 230–300 V, varsayılan 270 V
- Düşük gerilim
- 140–210 V, varsayılan 170 V
- Kesme süresi
- 0,1–30 sn, varsayılan 1 sn
- Geri bağlama
- 1–500 sn, varsayılan 30 sn
- Kendi tüketimi
- ≤ 2 W
- Ömür
- ≥ 100.000 elektriksel ve mekanik çevrim
- Kısa devre
- Korumaz, otomatik sigorta gerekir
Ölçüm, bağlantı ve gövde
- Ölçülen değerler
- Gerilim, akım, kaçak akım, güç, toplam enerji, güç faktörü
- Ekran
- Renkli, arka aydınlatmalı
- Göstergeler
- V, A, L, WIFI, PULSE ışıkları
- Bağlantı
- Wi-Fi 2,4 GHz
- Köprü
- Gerekmez, doğrudan modeme bağlanır
- Uygulama
- Tuya Smart, Smart Life
- Sesli asistan
- Amazon Alexa, Google Asistan
- Montaj
- DIN ray, pano içi
- Ölçüler
- 95 × 45 × 68 mm
- 5 GHz
- Bağlanmaz
- HomeKit
- Siri ile çalışmaz
- Garanti
- Teslim tarihinden itibaren 2 yıl
Sık sorulanlar
Panodaki kaçak akım rölesinin yerine geçer mi?
Hayır. Bu cihaz panodaki standart kaçak akım rölesinin yerine değil, yanında kullanılır. Kaçak akımı ölçer ve ayarladığınız kesme süresi sonunda hattı röleyle açar. En kısa süre 0,1 saniyedir. Ayrıca kısa devre koruması yapmaz, bu nedenle otomatik sigortanın arkasına takılır.
Hangi değerleri ayarlayabilirim?
Yüksek ve düşük gerilim için kesme ve geri bağlama eşikleri, aşırı akım, kaçak akım, kesme süresi, geri bağlama gecikmesi, açılış gecikmesi ve arka arkaya arıza sınırı ayarlanabilir. Aralıkları ve varsayılan değerleri yukarıdaki tabloda görebilirsiniz.
Ayarları uygulamasız yapabilir miyim?
Evet. SET tuşuna 3 saniye basınca ayar menüsü açılır, T tuşu değeri artırır, WIFI tuşu azaltır. Koruma eşiklerini uygulamadan da değiştirebilirsiniz.
Gerilim dalgalanmasında ne olur?
Varsayılan ayarlarda gerilim 270 V’u geçerse ya da 170 V’un altına düşerse röle 1 saniye sonra hattı keser. Gerilim 265 V ile 175 V aralığına döndüğünde 30 saniye sonra hat yeniden beslenir.
İnternet kesilirse koruma çalışır mı?
Evet. Ölçüm ve koruma işlemleri cihazın içinde çalışır. İnternet kesildiğinde uzaktan açma kapama, bildirim ve senaryolar durur ama koruma devam eder.
Kaç amperlik hatta kullanılır?
63 A’ya kadar kullanılabilir. Aşırı akım sınırını 1 ile 63 A arasında hattınıza göre ayarlarsınız. Varsayılan değer 40 A’dır.
Köprü gerekir mi, hangi uygulamayla çalışır?
Köprü gerekmez. Cihaz 2,4 GHz Wi-Fi ile doğrudan modeme bağlanır ve Tuya Smart ile Smart Life uygulamalarıyla çalışır.
